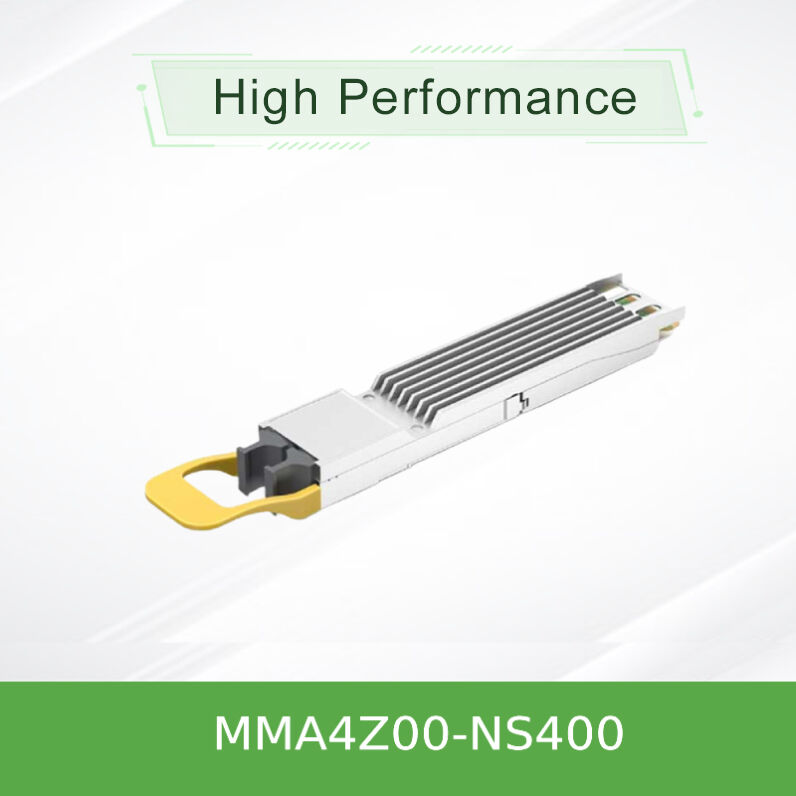

NVIDIA MMA4Z00-NS400 400G OSFP SR4 트랜시버
제품 상세 정보:
| 브랜드 이름: | Mellanox |
| 모델 번호: | MMA4Z00-NS400 |
| 문서: | MMA4Z00-NS400.pdf |
결제 및 배송 조건:
| 최소 주문 수량: | 1개 |
|---|---|
| 가격: | Negotiate |
| 포장 세부 사항: | 외부 상자 |
| 배달 시간: | 목록을 기반으로 |
| 지불 조건: | 티/티 |
| 공급 능력: | 프로젝트/배치 별 공급 |
|
상세 정보 |
|||
| 상태: | 신규 및 원본 | 유효성: | 재고 |
|---|---|---|---|
| 기술: | 인피니본 및 이더넷 | 최대 속도: | 800GB/s |
| 길이: | 50m | 온도 범위: | 0 ° C ~ +70 ° C |
| 이름: | Emllanox 광학 트랜시버 MMA4Z00-NS400 400GB/S 단일 포트 OSFP 400GB/S 멀티 모드 SR4 50M 트랜시버 | 핵심 단어: | Mellanox 광학 송수신기 |
| 강조하다: | NVIDIA 400G OSFP 트랜시버,멜라녹스 400G SR4 트랜시버,고속 서버 연결 트랜시버 |
||
제품 설명
MMA4Z00-NS400은 NVIDIA ConnectX-7 호스트 어댑터에 유연하고 높은 대역폭 연결을 제공합니다. 주요 혁신은 듀얼 속도 작동입니다. 즉, 400Gb/s 장치로 기본적으로 작동하지만 1:2 분배기 케이블을 통해 연결될 때 자동으로 200Gb/s NIC 카드로 축소되어 전력 소비를 동시에 줄입니다. ConnectX-7 카드에서 냉각 솔루션과 인터페이스하도록 평평한 OSFP 쉘로 설계되었으며, 고밀도 mq9700 시리즈 스위치의 완벽한 광학적 대응물 역할을 하여 AI 및 HPC 클러스터의 효율적인 확장을 가능하게 합니다.
NVIDIA MMA4Z00-NS400은 400기가비트/초(Gb/s), 단일 포트, OSFP 폼 팩터, 멀티모드(SR4) 광 트랜시버입니다. ConnectX-7 기반 PCIe 네트워크 인터페이스 카드(NIC)에 삽입하도록 특별히 설계되어 800G 트윈 포트 OSFP 트랜시버가 장착된 업스트림 스위치에 연결하기 위한 광 인터페이스를 제공합니다.
이 트랜시버는 엔드 투 엔드 NDR InfiniBand 또는 400GbE 네트워크를 구축하는 핵심 구성 요소입니다. QSFP112와 동일한 내부 전자 장치를 공유하며, ConnectX-7 어댑터의 OSFP 케이지에 맞도록 물리적 쉘만 다릅니다.
- 듀얼 프로토콜, 자동 감지: NDR InfiniBand 및 400Gb 이더넷을 모두 지원합니다. 연결된 스위치의 프로토콜에 따라 올바른 펌웨어가 활성화됩니다.
- 적응형 듀얼 속도 작동:
- 400Gb/s 모드: 직선 MPO 케이블을 사용하여 4개 레인 모두 사용합니다.
- 200Gb/s(NDR200) 모드: 1:2 분배기 케이블로 자동 활성화되며, 2개 레인만 사용합니다.
- 최적화된 전력 프로필: 자동 채널 비활성화 덕분에 최대 전력은 400G 모드에서 8.5W, 200G 모드에서 5.5W에 불과합니다.
- 단거리 멀티모드 광학: OM4 파이버에서 최대 50m, OM3 파이버에서 30m를 지원하는 850nm VCSEL 기반 설계입니다.
- 평면형 열 설계: ConnectX-7 어댑터 케이지에 통합된 라이딩 히트 싱크와 결합하여 효과적인 냉각을 위해 설계되었습니다.
- 포괄적인 관리: OSFP MSA 및 CMIS 4.0 표준을 준수하며, 전체 디지털 진단 모니터링(DDM) 기능을 갖추고 있습니다.
이 고급 네트워크 카드 구성 요소는 여러 산업 표준 및 NVIDIA 혁신을 기반으로 구축되었습니다.
- 폼 팩터 및 관리: OSFP MSA 사양 개정 1.12 준수. CMIS(Common Management Interface Specification) 4.0을 통해 관리됩니다.
- 변조 및 신호: 전기 및 광학 인터페이스 모두에 대해 레인당 100Gbaud PAM4(Pulse Amplitude Modulation, 4-level)를 사용합니다.
- 광학 설계: 멀티모드 전송을 위해 안정적인 850nm VCSEL 어레이를 사용합니다. 광학 반사를 최소화하기 위해 MPO-12/APC(Angled Physical Contact) 커넥터를 특징으로 합니다.
- 진단: 통합 마이크로컨트롤러는 레인당 온도, 전압, 레이저 바이어스 전류 및 TX/RX 광학 전력과 같은 매개변수에 대한 실시간 DDM을 제공합니다.
트랜시버는 ConnectX-7 NIC 카드에 대한 전기-광학 게이트웨이 역할을 합니다. 어댑터에서 4개의 100G-PAM4 전기 신호를 수신하여 VCSEL 어레이를 통해 광 신호로 변환하고 4개의 멀티모드 파이버를 통해 전송합니다.

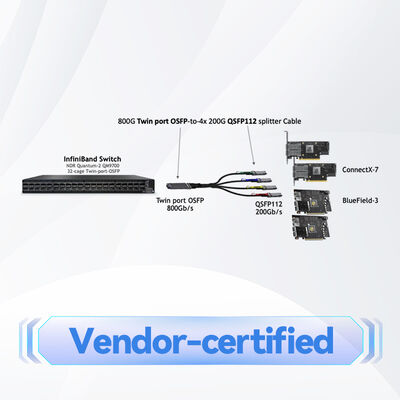

연결 방식: MMA4Z00-NS400은 일반적으로 스위치의 800G 트윈 포트 트랜시버(예: MMA4Z00-NS)의 한 포트에 연결됩니다. 이를 위해서는 Type-B 크로스오버 파이버 케이블(예: 400G용 MFP7E10, 200G용 MFP7E20)이 필요합니다. 이 케이블은 내부적으로 송신 및 수신 파이버를 교차시켜 한 모듈의 송신기가 다른 모듈의 수신기에 정렬되도록 합니다.
속도는 케이블 유형에 따라 결정됩니다. 4채널 직선 케이블은 400G를 활성화하고, 1:2 분배기 케이블은 트랜시버에서 2개 채널만 활성화하여 200G 링크를 생성합니다.
- 고밀도 AI/ML 서버 연결: ConnectX-7 네트워크 카드가 장착된 개별 서버를 GPU 클러스터의 800G 지원 스파인 스위치(예: mq9700 플랫폼)에 연결합니다.
- 유연한 클러스터 확장:
- 하나의 스위치 트윈 포트는 두 개의 400G 서버(직선 케이블 사용)에 연결할 수 있습니다.
- 하나의 스위치 트윈 포트는 네 개의 200G 서버(분배기 케이블 사용)에 연결하여 포트 활용도를 최적화할 수 있습니다.
- 고성능 컴퓨팅(HPC) 패브릭: InfiniBand 기반 슈퍼컴퓨팅 환경 내에서 컴퓨팅 노드에 낮은 대기 시간, 높은 대역폭 링크를 제공합니다.
- 통합 데이터 센터 네트워크: 차세대 400GbE 리프-스파인 아키텍처에서 서버 측 광 인터페이스 역할을 합니다.
| 모델 | MMA4Z00-NS400 |
|---|---|
| 폼 팩터 | OSFP, 단일 포트, 플랫 탑 |
| 데이터 속도 | 400Gb/s(4x100G-PAM4) 또는 200Gb/s(2x100G-PAM4) |
| 파장 | 850nm |
| 최대 도달 거리 | 50m(OM4), 30m(OM3) |
| 최대 전력(400G) | 8.5W |
|---|---|
| 최대 전력(200G) | 5.5W |
| 저전력 모드 | < 2.0W |
| 공급 전압 | 3.3V ±5% |
| 케이스 온도 | 0°C ~ +70°C |
| 호스트 장치 | NVIDIA ConnectX-7/OSFP 어댑터 |
|---|---|
| 광 커넥터 | 1 x MPO-12/APC |
| 관리 | CMIS 4.0, OSFP MSA |
| 레이저 안전 | Class 1M |
| RoHS | 준수 |
- 지능형 전력 스케일링: 200G 모드에서 작동할 때 ~35%의 전력을 줄이는 고유한 자동 협상으로 서버 섀시의 OPEX 및 열 부하를 직접적으로 낮춥니다.
- 배포 유연성: 하나의 트랜시버 SKU가 두 가지 일반적인 속도 계층(400G 및 200G)을 지원하여 예비 부품을 단순화하고 원활한 네트워크 대역폭 확장을 허용합니다.
- 생태계 최적화: NVIDIA 엔드 투 엔드 솔루션의 일부로 ConnectX-7 어댑터 및 Quantum-2/Spectrum-4 스위치(mq9700 시리즈)와 함께 엄격하게 검증되어 플러그 앤 플레이 안정성을 보장합니다.
- 우수한 열 통합: 플랫 탑 디자인은 ConnectX-7 카드의 열 관리 시스템을 위해 특별히 설계되어 전체 부하에서 안정적인 작동을 보장합니다.
- 미래 보장 프로토콜 지원: 듀얼 프로토콜 펌웨어는 별도의 InfiniBand 및 이더넷 트랜시버 인벤토리가 필요하지 않습니다.
당사는 포괄적인 서비스 프레임워크를 통해 공급하는 모든 네트워크 카드 및 구성 요소를 지원합니다.
- 보증: 전체 제조업체 보증. 확장된 서비스 수준 계약(SLA)에 대해 문의하십시오.
- 글로벌 재고 및 배송: 당사의 광범위한 글로벌 재고에서 제품을 사용할 수 있으며, 신뢰할 수 있는 물류를 통해 소량 및 대량 주문을 모두 지원합니다.
- 기술 지원: 사전 판매 컨설팅 및 사후 판매 통합 지원을 위해 당사의 전문 기술 팀에 연중무휴로 액세스할 수 있습니다.
- 솔루션 설계: NVIDIA 스위치 및 어댑터와 관련된 복잡한 배포를 위한 시스템 아키텍처 및 호환성 계획 지원.
- 호환성: 호스트 어댑터 호환성(OSFP 케이지가 있는 NVIDIA ConnectX-7)을 확인합니다. 스위치 또는 BlueField-3 DPU에서 사용하지 마십시오.
- 파이버 및 케이블 관리:
- MPO-12/APC 커넥터가 있는 OM3 또는 OM4 멀티모드 파이버만 사용하십시오.
- 항상 Type-B 크로스오버 케이블을 트랜시버 간 직접 링크에 사용하십시오.
- 포트가 사용되지 않을 때는 광학 먼지 캡을 씌워두십시오.
- 취급 및 청소:
- ESD 예방 조치를 준수하십시오.
- 링크 문제를 일으키는 주요 원인인 오염을 방지하기 위해 연결하기 전에 승인된 도구로 MPO 커넥터 단면을 청소하십시오.
- 광학 페룰을 직접 만지지 마십시오.
- 레이저 안전: 이것은 Class 1M 레이저 제품입니다. 광학 포트를 쳐다보거나 광학 기기로 보지 마십시오.
- 작동 환경: 트랜시버의 케이스 온도를 0°C ~ +70°C 범위 내로 유지하기 위해 ConnectX-7 어댑터 주변에 적절한 공기 흐름을 보장하십시오.
