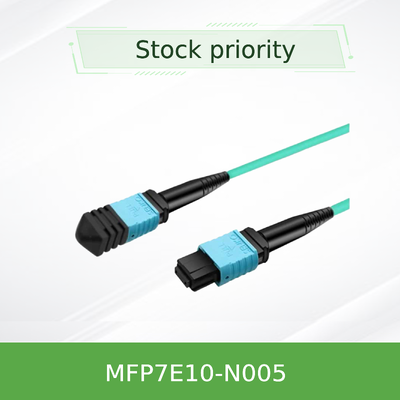

NVIDIA MFP7E10-N005 5m MPO-12/APC에서 MPO-12/APC 멀티모드 광섬유 케이블 400G/NDR 인피니밴드 및 이더넷

제품 모델:MFP7E10-N005핵심 키워드:광섬유 케이블, 고속 DAC, MPO 케이블, NDR 상호 연결, 수동 광 케이블

NVIDIA MFP7E10-N005는 고성능, 5m 수동광섬유 케이블현대 데이터 센터 상호 연결을 위해 설계되었습니다. 이 케이블 조립은 양쪽 끝에 MPO-12/APC 커넥터를 사용하고 50/125μm OM4 멀티모드 섬유를 보유하고 있습니다.특히 크로스오버 (B형) 로 설계되었습니다.고속 DAC(Direct Attach Cable) 는 400/800Gb/s 광적 송신기 사이의 포인트에서 포인트 연결을 생성합니다.고성능 컴퓨팅에서 데이터 전송을 위한 저손실 물리적 계층인피니밴드 NDR 또는 400 기가비트 이더넷 프로토콜을 활용한 AI 클러스터 및 스토리지 네트워크

• 커넥터 타입:8° 앵글 폴리쉬 (APC) 와 함께 여성에서 여성으로 MPO-12
• 케이블 종류 & 길이:5미터 (N005), OM4 등급 50/125μm 멀티모드 섬유, B형 (크로스오버) 토폴로지.
• 최대 범위:OM4 섬유로 최대 50m까지 연결을 지원합니다. 랙 내부와 줄 내부 연결에 이상적입니다.
• 재킷:유연하고 둥근 액와 컬러 LSZH-OFNR 재킷
• 성능:낮은 삽입 손실 (≤ 0.35 dB + 0.0004 x L) 및 높은 반환 손실 (≥ 35 dB).
• 프로토콜 지원:인피니밴드 (NDR, HDR), 이더넷 (400/200/100GbE), NV링크

이 상호 연결 솔루션은 상호 운용성과 성능을 보장하기 위해 확립되고 신뢰할 수있는 산업 표준에 기반합니다.

• 광섬유 표준:OM4 멀티모드 섬유 (IEC 60793-2-10)
• 연결기 표준:IEC 61754-7 및 ANSI/TIA-604-5에 따른 MPO
• 폴란드어 타입:각형 물리적 접촉 (APC), 고속 링크에서 광적 반환 손실을 줄이는 데 중요합니다.
• 준수 및 안전:연결 장치 신뢰성 위해 Telcordia GR-1435을 준수합니다. 레이저 클래스 1 (IEC 60825). 안전 인증에는 CB, cTUVus, CE가 포함됩니다.
• 환경:LSZH 자켓 재료는 엄격한 연기와 독성 요구 사항을 충족합니다.

이 수동적인MPO 케이블정밀한 광적 경로로 기능합니다. 각 MPO 페룰 내에 12 개의 섬유 위치가 포함되어 있으며, 그 중 8 개가 양방향 데이터 전송 (4 Tx, 4 Rx 각 방향) 에 활성화됩니다.,그것은 송신 및 수신 광섬유 쌍의 내부 "크로스오버"를 수행합니다. 구체적으로, 한쪽 끝의 송신기에서 광섬유 경로 1는 반대편 송신기에있는 경로 12에 연결됩니다.한쪽 끝의 송신기 (레이저) 와 다른 쪽 끝의 수신기 (사진 탐지기) 가 올바르게 정렬되어 있는지 확인합니다.APC 커넥터의 8° 각의 끝면은 반사된 빛을 핵으로부터 멀리 흩어지게 하고 신호의 무결성을 유지하는데 중요합니다.고속 DAC400G 속도에서의 성능

• 스위치로 전환 연결:400G 클로스 네트워크 조직에서 척추와 잎 스위치를 연결합니다.
• 스위치와 어댑터 연결:톱 오브 랙 (ToR) 스위치에서ConnectX-7 네트워크 카드또는 블루필드-3 DPU.
• 고성능 컴퓨팅 (HPC) 및 AI 클러스터:NDR 인피니밴드 네트워크의 컴퓨팅 및 스토리지 노드 사이의 저연속 상호 연결을 형성합니다.
• 데이터센터 랙간/열내 연결:이상적광섬유 케이블수동 구리 케이블이 도달할 수 없는 거리를 위해, 일반적으로 3~50m입니다.

다른 사용 가능한 길이: 3m, 7m, 10m, 15m, 20m, 25m, 30m, 35m, 40m, 50m.

• NVIDIA 생태계 최적화:일반적인 것과는 달리MPO 케이블, 이 케이블은 NVIDIA 스위치로 끝에서 끝까지 테스트되고 검증되었습니다.네트워크 카드, 및 트랜시버, 플러그 앤 플레이 신뢰성과 성능을 보장합니다.
• 고속 장점을 위한 APC 폴란드어:APC 폴리쉬는 반사율을 관리하기 위해 400G/NDR 속도에 필수적이며, 낮은 속도의 세대에 사용되는 UPC 폴리쉬 케이블보다 분명한 이점을 제공합니다.
• 우수한 건축 품질:엄격한 제조 및 테스트 프로세스는 모든 케이블에서 낮은 실패율과 일관된 광학 성능을 제공합니다.
• 미래 준비:최신 400G/NDR 표준을 지원하고, 네트워크가 100/200G에서 발전함에 따라 인프라 투자를 보호합니다.

우리는 우리가 공급하는 모든 제품 뒤에 포괄적인 서비스 패키지를 제공합니다:

• 보증:NVIDIA의 표준 제품 보증에 적용됩니다. 문서 제공.
• 가용성 및 빠른 배송:MFP7E10-N005 모델은 보통 재고에서 구입할 수 있습니다.
• 기술 지원:우리의 전문 기술 팀은 설치 및 문제 해결을 위해 판매 전 컨설팅과 24/7 판매 후 지원을 제공합니다.
• 글로벌 공급망:우리는 네트워크 하드웨어 유통 분야에서 10년 이상의 경험을 바탕으로 전세계에 정확하고 신속한 배송을 보장하기 위해 신뢰할 수 있는 물류를 관리합니다.

Q1: 이 MFP7E10-N005 케이블을 사용하여 OSFP 포트를 QSFP112 포트로 연결할 수 있나요?
A:이 케이블은 다양한 400G 형식 요소를 상호 연결하도록 설계되었습니다. 한쪽 끝은 OSFP DR8 트랜시버 (스위치에서 일반적인) 에 연결됩니다.그리고 다른 끝은 QSFP112 트랜시버에 연결할 수 있습니다.ConnectX-7 네트워크 카드적절한 트랜시버를 사용하더라도

Q2: MPO-12/APC와 MPO-12/UPC 케이블의 차이점은 무엇입니까?
A:주요 차이점은 커넥터 롤링이다. APC (Angled Physical Contact) 는 역반사를 최소화하기 위해 8° 각을 가지고 있으며, 400G/NDR와 같은 고속 단일 파장 링크에 매우 중요합니다.UPC (Ultra Physical Contact) 는 평평한 롤링을 가지고 있으며 낮은 속도에서 일반적입니다., 평행 광학 (예를 들어, 100G-SR4).아니물리적으로 호환됩니다.

Q3: 이 케이블은 "디렉트 애치 구리 (DAC) "나 "활성 광 케이블 (AOC) "인가?
A:둘 다 아닙니다.수동 광 케이블또는광섬유 케이블그것은 활성 전자 장치가없는 섬유와 커넥터만 포함합니다. 그것은 스위치 또는 스위치에 설치되는 별도의 플러그 할 수있는 광학 트랜시버를 필요로합니다.네트워크 카드항구.

Q4: 설치 중에 이 케이블의 최소 구부리 반지름은 무엇입니까?
A:케이블의 어느 곳에서도 최소 굽기 반지름은 30mm (약 1.2 인치) 이다. 더 단단하게 굽으면 섬유에 영구적인 손상을 입히고 신호 손실을 증가시킬 수 있다.

Q5: MPO 커넥터를 어떻게 청소하고 유지보수합니까?
A:항상 승인 광적 커넥터 청소기 (클리커 스타일 또는 카세트 테이프) 를 케이블 페룰과 트랜시버 포트 모두 사용이전짝짓기 연결이 되지 않을 때 먼지 모자를 착용하고 끝면에 닿지 않도록 합니다.

• 호환성 검사:트랜시버가 MPO-12/APC 타입 (일반적으로 녹색 커넥터 보디) 에 있는지 확인하십시오. 파란색 커넥터와 짝짓기를 시도하지 마십시오.
• 환경 조건:지정된 온도 (-40°C ~ + 85°C 저장, 0°C ~ + 70°C 작동) 및 습도 (비 응축 10% ~ 85%) 범위 내에서 작동하고 보관합니다.
• 설치 안전성:케이블 자체는 ESD에 민감하지 않지만 연결되는 트랜시버는 그렇습니다. 설치 중에 트랜시버 및 케이블을 취급 할 때 항상 ESD 손목띠를 사용하십시오.
• 기계적 스트레스:케이블 을 부러뜨리거나, 찌르거나, 과도 한 팽창 가중 을 가하는 것 을 피 하십시오. 케이블 관리기 를 사용 하여 지지 를 하십시오.
• 인증:공식 규제 인증 문서 (CE, FCC, 등), NVIDIA FAE 또는 우리의 지원 팀에서 인증 zip 파일을 요청하십시오.고속 DAC이 솔루션은 상업용 데이터센터 환경을 위해 설계되었습니다.
