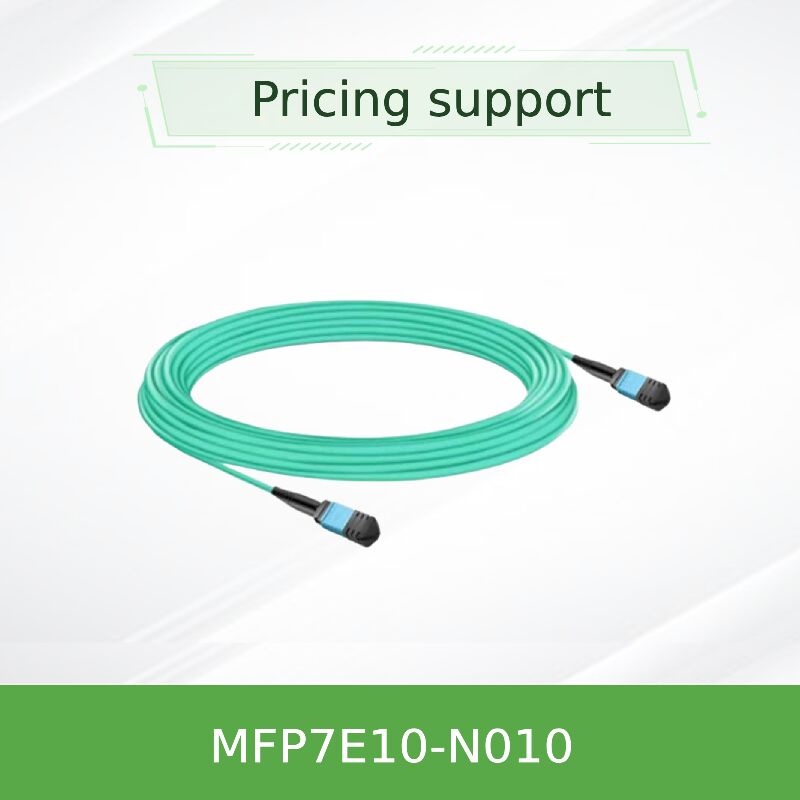

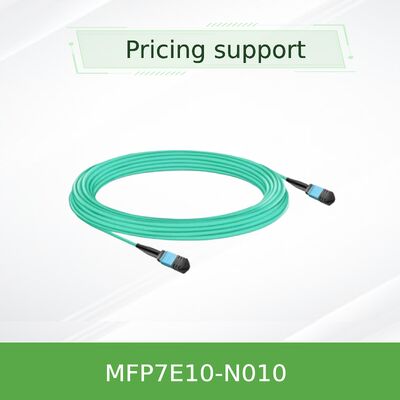

NVIDIA MFP7E10-N010 10m MPO-12/APC to MPO-12/APC 멀티모드 광섬유 케이블 (400G/NDR InfiniBand & 이더넷용)
제품 상세 정보:
| 브랜드 이름: | Mellanox |
| 모델 번호: | MFP7E10-N010 |
| 문서: | MFP7E10-Nxxx.pdf |
결제 및 배송 조건:
| 최소 주문 수량: | 1개 |
|---|---|
| 가격: | Negotiate |
| 포장 세부 사항: | 외부 상자 |
| 배달 시간: | 목록을 기반으로 |
| 지불 조건: | 티/티 |
| 공급 능력: | 프로젝트/배치 별 공급 |
|
상세 정보 |
|||
| 유효성: | 재고 | 보증: | 1년 |
|---|---|---|---|
| 상태: | 신규 및 원본 | 기술: | 인피니본 |
| 유형: | 패시브 파이버 케이블 | 케이블 길이: | 10 미터 |
| 모델: | MFP7E10-N010 | 이름: | Mellanox AOC MFP7E10-N010 패시브 광섬유 케이블 MMF MPO12 APC - MPO12 APC 10m |
| 예어: | Mellanox 케이블 | ||
| 강조하다: | NVIDIA 10m MPO-12 광섬유 케이블,400G 이더넷용 멀티모드 광섬유 케이블,InfiniBand NDR용 MPO-12/APC 케이블 |
||
제품 설명
제품 모델: MFP7E10-N010 | 핵심 키워드: 광섬유 케이블, MPO 케이블, 400G 상호 연결, NDR 케이블, 데이터 센터 광섬유
- 10미터 연장 거리: 데이터 센터 내 랙 간 및 랙 내 배포에 최적의 연결성을 제공합니다.
- 고속 400G/NDR 지원: NVIDIA의 400GbE 및 NDR 400Gb/s InfiniBand 생태계를 위해 특별히 설계되었습니다.
- 뛰어난 광학 성능: 각도 연마된 MPO-12/APC 커넥터는 최대 신호 무결성을 위해 역반사를 최소화합니다.
- 견고하고 안전한 구조: 간편한 설치와 향상된 화재 안전을 위해 유연한 LSZH(저연, 무할로겐) 재킷을 특징으로 합니다.
- 인증된 신뢰성: NVIDIA 스위치 및 어댑터와의 플러그 앤 플레이 호환성을 보장하기 위해 공장 테스트를 거쳤습니다.
NVIDIA MFP7E10-N010은 고밀도, 고대역폭 데이터 센터 상호 연결을 위해 설계된 프리미엄 품질의 10미터 수동 광섬유 케이블입니다. 이 케이블 어셈블리는 양쪽 끝에 MPO-12/APC 커넥터를 사용하고 Type-B(크로스오버) 토폴로지로 구성된 50/125μm OM4 멀티모드 광섬유를 포함합니다. 이는 중요한 400G 상호 연결 구성 요소로, NVIDIA 네트워킹 장비의 400/800Gb/s 광 트랜시버 간에 안정적이고 낮은 대기 시간의 지점 간 링크를 가능하게 합니다.
- 커넥터 유형: MPO-12, 각도 연마(APC), 양쪽 끝 암.
- 케이블 길이 및 유형: 10미터 OM4 50/125μm 멀티모드 광섬유, Type-B 크로스오버.
- 최대 지원 거리: OM4 광섬유를 사용하여 최대 50미터, 데이터 센터 열 내에서 연장 거리에 이상적입니다.
- 케이블 재킷: 유연하고 둥근 아쿠아색 LSZH-OFNR 재킷.
- 광학 성능: 삽입 손실 ≤ 0.35dB + 0.0004 x 길이, 반사 손실 ≥ 35dB.
- 프로토콜 지원: InfiniBand NDR/HDR/EDR 400/200/100GbE NVLink
이 상호 연결 솔루션은 성능과 상호 운용성을 보장하기 위해 업계에서 입증된 표준을 기반으로 구축되었습니다.
- 광섬유 표준: OM4 멀티모드 광섬유(IEC 60793-2-10).
- 커넥터 표준: IEC 61754-7 및 ANSI/TIA-604-5에 따른 MPO.
- 연마 기술: 광학 반사 손실 감소를 위한 각도 물리적 접촉(APC).
- 안전 및 규정 준수: Telcordia GR-1435, 레이저 클래스 1(IEC 60825)을 준수하며 CB, cTUVus, CE 인증을 받았습니다.
- 환경 재료: LSZH 재킷은 엄격한 화재 안전 및 독성 규정을 충족합니다.
이 수동 MPO 케이블은 정밀한 광학 고속도로 역할을 합니다. 각 MPO 커넥터 내에는 12개의 광섬유 위치가 있으며, 양방향 통신에 8개가 활성 상태입니다(4개의 전송, 4개의 수신 레인). Type-B 케이블로 설계되어 내부적으로 전송 및 수신 쌍을 교차합니다. 특히 한쪽 끝의 Tx 레인 1에서 나오는 광 신호는 반대쪽 끝의 Rx 레인 12로 라우팅됩니다. 이 정밀한 크로스오버 정렬은 송신기 레이저가 수신기 광 검출기에 올바르게 결합되도록 보장합니다. APC 커넥터의 8° 각도 단면은 400G 속도에서 중요하며, 이는 반사된 빛을 광섬유 코어에서 멀리 벗어나게 하여 신호 선명도를 유지하고 오류를 최소화합니다. 이는 안정적인 NDR 케이블
- 데이터 센터 스파인-리프 패브릭: 랙 내에서 400G 스위치를 연결합니다.
- 고성능 컴퓨팅 클러스터: NDR InfiniBand 네트워크에서 컴퓨팅 노드와 스토리지를 연결하는 낮은 대기 시간 링크를 형성합니다.
- AI/ML 인프라: GPU 서버와 집계 스위치 간에 고대역폭 연결을 제공합니다.
- 스토리지 영역 네트워크(SAN): NVMe over Fabrics(NVMe-oF)를 통해 스토리지 어레이를 고속 네트워크에 연결합니다.
- 스위치-네트워크 인터페이스 카드 링크: 랙 상단 스위치를 ConnectX-7 어댑터 또는 BlueField-3 DPU가 장착된 서버에 연결합니다.
| MFP7E10-N010 기술 사양 | |
|---|---|
| 주문 부품 번호 | MFP7E10-N010 |
| 설명 | MPO-12/APC to MPO-12/APC, 멀티모드 광섬유 케이블 |
| 케이블 길이 | 10미터 |
| 광섬유 유형 / 등급 | 50/125 μm, OM4 |
| 커넥터(양쪽 끝) | MPO-12, 암, APC 연마(녹색 바디) |
| 토폴로지 | Type B(크로스오버) |
| 활성 광섬유 | 8개 광섬유(방향당 4개 Tx, 4개 Rx) |
| 재킷 색상 / 재료 | 아쿠아 / LSZH-OFNR |
| 작동 온도 | 0°C ~ +70°C |
| 굽힘 반경 | 최소 30mm |
| 지원 속도 | NDR 400G, HDR 200G, EDR 100G, 400/200/100GbE |
| 호환 트랜시버 | NVIDIA OSFP DR8(MMA4Z00-NS), QSFP112 400G |
참고: 3m ~ 50m 길이(MFP7E10-N003 ~ MFP7E10-N050)로도 제공됩니다.
- 검증된 생태계 통합: 일반 광섬유 케이블과 달리 이 제품은 NVIDIA 네트워킹 생태계 내에서 원활하게 작동하도록 테스트 및 보장되어 배포 위험을 줄입니다.
- 미래 지향적 설계: APC 연마 및 OM4 광섬유는 현재 400G 및 미래 속도 발전을 위한 준비를 보장하여 인프라 투자를 보호합니다.
- 뛰어난 제작 품질 및 일관성: 엄격한 제조 관리 및 엔드 투 엔드 테스트는 안정적인 성능을 제공하고 링크 오류를 최소화하여 총 소유 비용을 절감합니다.
- 중간 거리 애플리케이션에 최적: 10미터 길이는 짧은 DAC 케이블과 장거리 광학 장치 간의 중요한 격차를 채워 일반적인 데이터 센터 레이아웃에 대한 비용 효율적인 솔루션을 제공합니다.
모든 제품에 대한 포괄적인 지원을 제공하여 원활한 고객 경험을 보장합니다.
- 보증: 모든 장치에 제조업체 보증이 제공됩니다.
- 재고 및 배송: MFP7E10-N010은 신속한 배송 및 대량 주문 처리를 위해 1,000만 달러 이상의 광범위한 재고로 보관됩니다.
- 기술 전문 지식: 당사의 전문 팀은 사전 판매 설계 컨설팅 및 연중무휴 기술 지원을 제공합니다.
- 글로벌 물류 네트워크: 글로벌 하드웨어 유통 분야에서 10년 이상의 경험을 바탕으로 전 세계 고객에게 추적 가능한 안정적인 배송을 보장합니다.
Q1: MFP7E10-N010 케이블은 어떤 장치와 호환됩니까?
A: 이 데이터 센터 광섬유 케이블은 MPO-12/APC 리셉터클이 장착된 모든 장치, 특히 NVIDIA 스위치, ConnectX-7 어댑터 및 지원되는 400G OSFP 또는 QSFP112 트랜시버를 사용하는 BlueField-3 DPU와 호환됩니다.
Q2: 이 케이블을 200GbE 또는 100GbE 연결에 사용할 수 있습니까?
A: 예. 케이블은 하위 호환됩니다. 적절한 200G(HDR) 또는 100G(EDR/100GbE) 트랜시버와 함께 사용하면 문제 없이 해당 낮은 속도로 작동합니다.
Q3: 이것과 Active Optical Cable(AOC)의 차이점은 무엇입니까?
A: 이것은 수동 광섬유 케이블입니다. 광섬유만 포함되어 있으며 별도의 플러그형 광 트랜시버가 필요합니다. AOC는 양쪽 끝에 트랜시버가 영구적으로 부착되어 있습니다. 이와 같은 수동 솔루션은 더 큰 유연성과 트랜시버 선택을 제공합니다.
Q4: MPO-12/APC 커넥터를 어떻게 식별합니까?
A: NVIDIA의 MPO-12/APC 커넥터는 일반적으로 녹색 커넥터 바디를 가지고 있습니다. 반대로, MPO-12/UPC 커넥터(낮은 속도용)는 일반적으로 파란색 바디를 가지고 있습니다. 혼합하지 마십시오.
Q5: 설치 전에 청소가 필요합니까?
A: 물론입니다. 최적의 성능을 보장하고 손상을 방지하려면 연결하기 전에 인증된 광학 클리너를 사용하여 케이블 끝과 트랜시버 포트의 MPO 페룰을 항상 청소하십시오.
- 커넥터 호환성: 트랜시버가 MPO-12/APC 인터페이스를 사용하는지 확인합니다. MPO-UPC 포트에 연결을 강제하면 영구적인 손상이 발생합니다.
- 환경 제한: 성능과 수명을 유지하려면 지정된 작동 및 보관 온도/습도 범위를 준수하십시오.
- ESD 예방 조치: 정전기에 민감하므로 이 케이블이 연결되는 트랜시버를 취급할 때는 항상 ESD 손목 스트랩을 사용하십시오.
- 물리적 취급: 꽉 찬 굽힘(30mm 이상 반경 유지), 날카로운 꼬임, 과도한 당김 또는 케이블 압착을 피하십시오. 적절한 케이블 관리를 사용하십시오.
- 인증: 전체 규제 인증 세부 정보(FCC, CE 등)는 기술 지원팀에 요청할 수 있습니다.
