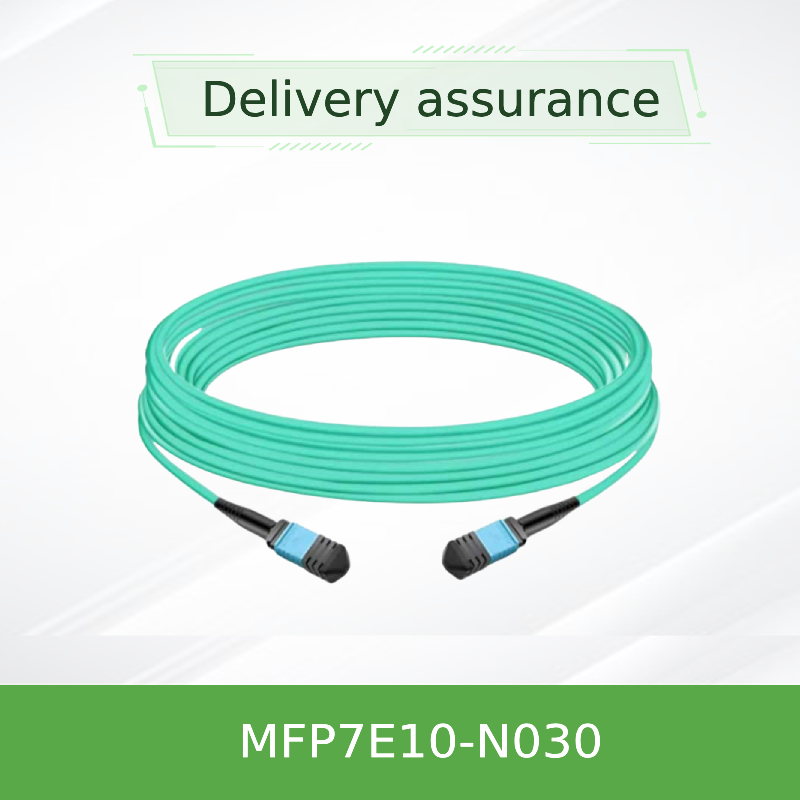

NVIDIA MFP7E10-N030 30m MPO-12/APC 멀티모드 섬유 케이블
제품 상세 정보:
| 브랜드 이름: | Mellanox |
| 모델 번호: | MFP7E10-N030 (980-9I557-00N030) |
| 문서: | MFP7E10-Nxxx.pdf |
결제 및 배송 조건:
| 최소 주문 수량: | 1개 |
|---|---|
| 가격: | Negotiate |
| 포장 세부 사항: | 외부 상자 |
| 배달 시간: | 목록을 기반으로 |
| 지불 조건: | 티/티 |
| 공급 능력: | 프로젝트/배치 별 공급 |
|
상세 정보 |
|||
| 모델: | MFP7E10-N030 | 길이: | 30 Ｍ |
|---|---|---|---|
| 섬유 종류: | 멀티 모드 OM4 | 커넥터: | MPO-12/APC (여성) |
| 삽입 손실: | ≤ 0.362 dB | 반사 손실: | ≥ 35dB |
| 강조하다: | NVIDIA 30m 멀티모드 섬유 케이블,MPO-12/APC 광섬유 케이블,멜라노크스 멀티모드 섬유 케이블 보증 |
||
제품 설명
제품 모델:MFP7E10-N030 |핵심 키워드:광섬유 케이블, MPO 케이블, 30m 광섬유 케이블, NDR 상호 연결, 데이터 센터 케이블
- 확장된 30미터 도달 범위:여러 랙과 더 긴 데이터 센터 내 경로 전반에 걸쳐 유연한 연결을 지원합니다.
- 고속 네트워크에 최적화됨:400GbE 및 NDR 400Gb/s InfiniBand 인프라용으로 특별히 설계되었습니다.
- 탁월한 신호 무결성:MPO-12/APC 각진 커넥터는 깨끗한 신호 전송을 위해 광학 역반사를 최소화합니다.
- 견고하고 안전한 구조:향상된 안전성과 쉬운 설치를 위해 내구성이 뛰어난 LSZH(Low Smoke Zero Halogen) 재킷이 특징입니다.
- 인증된 성능:NVIDIA 네트워킹 장비와의 안정적인 플러그 앤 플레이 작동을 보장하기 위해 공장 테스트를 거쳤습니다.
NVIDIA MFP7E10-N030은 고성능 30미터 패시브 제품입니다.광섬유 케이블확장된 도달 범위 연결이 필요한 까다로운 데이터 센터 환경을 위해 설계되었습니다. 이 케이블은 양쪽 끝에 MPO-12/APC 커넥터가 있으며 Type-B(크로스오버) 구성에서 50/125μm OM4 다중 모드 광섬유를 활용합니다. 크리티컬한 역할을 합니다NDR 상호 연결데이터 센터 내의 장거리에 걸쳐 스위치, 어댑터 및 DPU의 400/800Gb/s 광 트랜시버 간에 안정적이고 대기 시간이 짧은 연결을 제공하는 솔루션입니다.
- 커넥터 유형:MPO-12, APC(Angled Polish), 양쪽 끝에 암 커넥터가 있습니다.
- 케이블 길이 및 유형:30미터 OM4 50/125μm 다중 모드 광섬유, Type-B 크로스오버 토폴로지.
- 최대 지원 거리:데이터 센터 애플리케이션을 위해 최대 50미터의 OM4 파이버 성능에 최적화되었습니다.
- 케이블 재킷:안전과 라우팅 유연성을 위한 유연한 원형 아쿠아 컬러 LSZH-OFNR 재킷.
- 광학 성능:낮은 삽입 손실(≤ 0.35dB + 0.0004 x 길이), 높은 반사 손실(≥ 35dB).
- 프로토콜 지원: 인피니밴드 NDR/HDR/EDR 400/200/100GbE NV링크
이 상호 연결 솔루션은 업계 최고의 표준을 준수하여 최적의 성능과 호환성을 보장합니다.
- 섬유 표준:향상된 대역폭과 거리를 위한 OM4 다중 모드 광섬유(IEC 60793-2-10).
- 커넥터 표준:IEC 61754-7 및 ANSI/TIA-604-5 사양에 따른 MPO.
- 폴란드어 기술:높은 데이터 속도에서 뛰어난 광학 성능을 제공하는 APC(Angled Physical Contact)입니다.
- 안전 및 규정 준수:Telcordia GR-1435, 레이저 클래스 1(IEC 60825), CB, cTUVus, CE 인증을 준수합니다.
- 환경 재료:LSZH 재킷은 엄격한 화재 안전 및 환경 규정을 충족합니다.
이 패시브광섬유 케이블고속 데이터 전송을 위한 효율적인 광학 경로 역할을 합니다. 각 MPO 커넥터에는 12개의 광섬유 위치가 포함되어 있으며 그 중 8개는 양방향 통신에 적극적으로 사용됩니다(방향당 4개의 전송 레인과 4개의 수신 레인). Type-B 케이블로 설계되어 전송 및 수신 광섬유 쌍의 내부 크로스오버를 수행합니다. 특히 한쪽 끝의 Tx 레인 1-4의 광 신호는 반대쪽 끝의 Rx 레인 12-9로 라우팅되어 송신기와 수신기 간의 적절한 정렬을 보장합니다. APC 커넥터의 8° 각도 광택은 400G/NDR 애플리케이션에 필수적입니다. 반사된 빛을 파이버 코어에서 분산시켜 신호 선명도를 유지하고 비트 오류를 최소화하기 때문입니다. 이는 신뢰성을 위한 중요한 요구 사항입니다.데이터 센터 케이블장거리에서의 성능.
- 데이터 센터 랙 간 연결:동일하거나 인접한 행 내의 여러 랙에 걸쳐 장비를 연결합니다.
- 고성능 컴퓨팅 클러스터:과학 컴퓨팅 및 AI 워크로드를 위해 NDR InfiniBand 패브릭에서 지연 시간이 짧은 확장된 링크를 형성합니다.
- 스토리지 네트워크 확장:데이터 센터 내에서 더 먼 거리에 걸쳐 클러스터를 계산하기 위해 스토리지 어레이를 연결합니다.
- 스위치 간 백본 링크:더 먼 거리에 걸쳐 있는 400G 척추-리프 연결을 설정합니다.
- 확장 리치 어댑터 연결:데이터 센터 레이아웃에서 더 멀리 위치한 서버에 랙 상단형 스위치를 연결합니다.
| MFP7E10-N030 기술 사양 | |
|---|---|
| 주문 부품 번호 | MFP7E10-N030 |
| 설명 | MPO-12/APC - MPO-12/APC, 다중 모드 광섬유 케이블 |
| 케이블 길이 | 30미터 |
| 섬유 종류 / 등급 | 50/125μm, OM4 |
| 커넥터(양단) | MPO-12, 암, APC 광택(녹색 본체) |
| 토폴로지 | B형(크로스오버) |
| 활성 섬유 | 파이버 8개(방향당 Tx 4개, Rx 4개) |
| 재킷 색상 / 소재 | 아쿠아 / LSZH-OFNR |
| 작동 온도 | 0°C ~ +70°C |
| 굽힘 반경 | 최소 30mm |
| 최대 도달 범위(OM4) | 50미터 |
| 지원되는 프로토콜 | NDR 400G, HDR 200G, EDR 100G, 400/200/100GbE |
| 호환 가능한 트랜시버 | 엔비디아 OSFP DR8(MMA4Z00-NS), QSFP112 400G |
참고: 다양한 배포 요구 사항에 맞게 3m에서 50m까지 다양한 길이로 제공됩니다.
- 확장된 도달 범위 솔루션:30미터 길이는 랙 간 또는 데이터 센터 통로 간에 더 긴 연결이 필요한 특정 배포 시나리오를 해결합니다.
- NVIDIA 생태계 검증:일반과 다르게MPO 케이블, 이 제품은 호환성과 성능을 보장하기 위해 전체 NVIDIA 네트워킹 생태계 내에서 테스트되고 검증되었습니다.
- 미래 지향적인 디자인:APC 광택 및 OM4 파이버는 현재 400G/NDR 및 미래의 네트워크 속도 향상에 대한 준비를 보장합니다.
- 뛰어난 광학 성능:엄격한 제조 제어를 통해 일관되게 낮은 삽입 손실과 높은 반사 손실 특성을 보장하며, 이는 장거리에서 신호 무결성을 유지하는 데 중요합니다.
| 기능/모델 | MFP7E10-N005 (5m) | MFP7E10-N010(10m) | MFP7E10-N030(30m) | MFP7E10-N050(50m) |
|---|---|---|---|---|
| 주요 사용 사례 | 랙 내, 짧은 연결 | 같은 행 내의 랙 간 | 확장된 랙 간, 교차 통로 | 데이터 센터 내 최대 도달 범위 |
| 일반적인 삽입 손실* | ≤ 0.352dB | ≤ 0.354dB | ≤ 0.362dB | ≤ 0.370dB |
| 유연성 및 라우팅 | 높은 유연성 | 좋은 유연성 | 신중한 계획이 필요함 | 전용 경로가 필요함 |
| 재고 가용성 | 높은 | 높은 | 기준 | 기준 |
| 비용 효율성 | 단기 실행에 가장 경제적 | 균형 잡힌 비용/성능 | 중간 길이 도달 범위에 최적 | 최대 거리를 위한 솔루션 |
* 공식에 따라 계산된 삽입 손실: 0.35dB + 0.0004 x 길이(미터).
- 보증:문서에 전체 제조업체 보증이 포함되어 있습니다.
- 재고 및 빠른 배송:MFP7E10-N030은 신속한 배송 및 대량 주문 이행을 위해 광범위한 재고로 유지관리됩니다.
- 기술 전문성:우리 팀은 설치 및 문제 해결을 위해 판매 전 설계 상담과 연중무휴 24시간 판매 후 기술 지원을 제공합니다.
- 글로벌 물류:우리는 글로벌 하드웨어 유통 분야에서 10년이 넘는 경험을 바탕으로 전 세계적으로 안정적이고 추적 가능한 배송을 보장합니다.
Q1: MFP7E10-N030 케이블이 지원하는 최대 거리는 얼마나 됩니까?
에이:이것30m 광섬유 케이블OM4 다중 모드 광섬유를 사용할 때 최대 50미터 거리에 맞게 설계된 제품군의 일부입니다. 30미터 길이는 다양한 확장된 데이터 센터 내 애플리케이션에 이상적입니다.
Q2: 이 케이블은 200G 또는 100G 네트워크와 호환됩니까?
에이:예. 케이블은 이전 버전과 완전히 호환됩니다. 적절한 200G(HDR) 또는 100G(EDR/100GbE) 트랜시버와 함께 사용하면 해당 속도에서 안정적으로 작동합니다.
Q3: 이 APC 케이블과 함께 MPO-12/UPC 트랜시버를 사용할 수 있습니까?
에이: 아니요.MPO-12/APC 및 MPO-12/UPC 커넥터는 광택이 다르며 물리적으로 호환되지 않습니다. 연결하려고 하면 커넥터가 손상됩니다. 트랜시버도 MPO-12/APC 유형(일반적으로 녹색 본체)인지 확인하세요.
Q4: 30미터 광케이블 설치 시 특별히 고려해야 할 사항은 무엇입니까?
에이:이와 같은 긴 케이블의 경우데이터 센터 케이블, 적절한 케이블 관리가 중요합니다. 수직 및 수평 케이블 관리 도구를 사용하고, 날카로운 구부러짐을 피하고(반경 30mm 이상 유지), 케이블에 장력이 가해지지 않았는지 확인하십시오. 초과 길이를 최소화하도록 경로를 계획하십시오.
Q5: 케이블의 품질 보증 테스트는 어떻게 진행됩니까?
에이:모든 케이블은 모든 활성 광섬유에 대한 삽입 손실, 반사 손실 및 연속성 테스트를 포함한 엄격한 생산 테스트를 거쳐 배송 전에 NVIDIA의 엄격한 성능 사양을 충족하는지 확인합니다.
- 커넥터 호환성:연결된 모든 트랜시버와 패널이 손상을 방지하기 위해 MPO-12/APC 인터페이스를 사용하는지 확인하십시오.
- 설치 환경:지정된 온도(0°C ~ +70°C) 및 습도 범위 내에서 작동하십시오. 장기간 실행하려면 잠재적인 열 팽창을 고려하십시오.
- ESD 안전:이 케이블이 연결된 트랜시버를 취급할 때 적절한 ESD 보호 기능을 사용하십시오.
- 물리적 설치:꽉 구부리거나, 짓눌리거나, 과도하게 당기는 것을 피하십시오. 긴 케이블을 사용하려면 적절한 스트레인 릴리프 및 케이블 관리 시스템을 사용하십시오.
- 청소 및 검사:결합 전, 특히 장기 보관 후 또는 재구성 중에 항상 인증된 도구를 사용하여 MPO 커넥터를 검사하고 청소하십시오.
