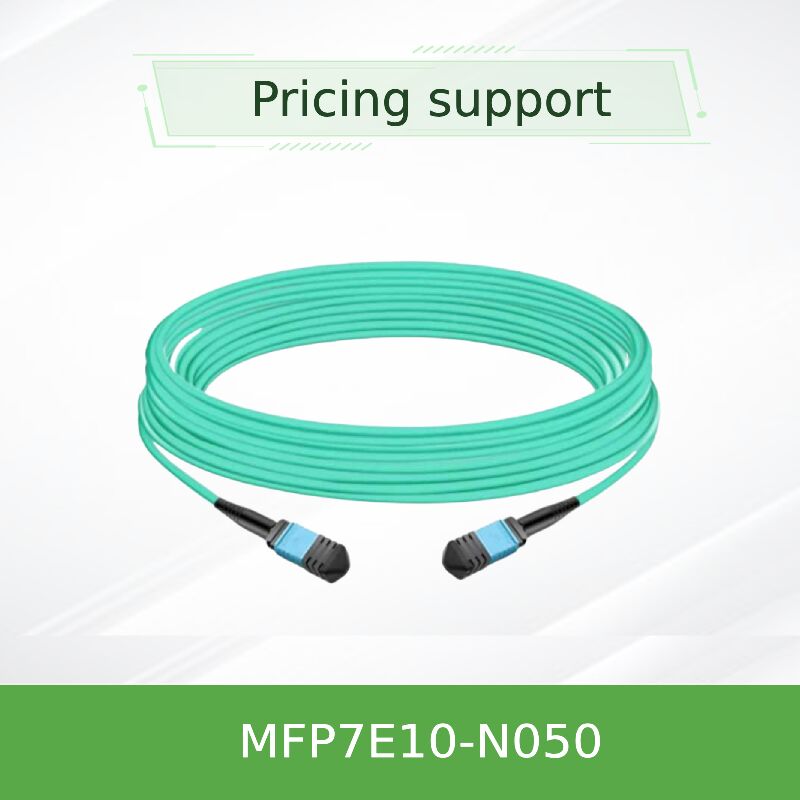

NVIDIA MFP7E10-N050 50m MPO-12/APC에서 MPO-12/APC 멀티모드 광섬유 케이블 400G/NDR 최대 범위 인터 커넥트
제품 상세 정보:
| 브랜드 이름: | Mellanox |
| 모델 번호: | MFP7E10-N050 (980-9I57Y-00N050) |
| 문서: | MFP7E10-Nxxx.pdf |
결제 및 배송 조건:
| 최소 주문 수량: | 1개 |
|---|---|
| 가격: | Negotiate |
| 포장 세부 사항: | 외부 상자 |
| 배달 시간: | 목록을 기반으로 |
| 지불 조건: | 티/티 |
| 공급 능력: | 프로젝트/배치 별 공급 |
|
상세 정보 |
|||
| 모델: | MFP7E10-N050 | 길이: | 50 Ｍ |
|---|---|---|---|
| 섬유 종류: | 멀티 모드 OM4 | 커넥터: | MPO-12/APC (여성) |
| 삽입 손실: | ≤ 0.37 dB | 반사 손실: | ≥ 35dB |
| 강조하다: | NVIDIA 50m MPO-12 광섬유 케이블,400G용 MPO-12 APC 멀티모드 케이블,NDR 연결 섬유 케이블 보증 |
||
제품 설명
제품 모델:MFP7E10-N050핵심 키워드:광섬유 케이블, MPO 케이블, 50m 광섬유 케이블, NDR 상호 연결, 장거리 케이블
- 최대 50m 범위:400G/NDR 환경에서 OM4 멀티모드 섬유를 위한 가장 긴 표준화된 수동 연결을 제공합니다.
- 고속 네트워크 최적화:NVIDIA의 400GbE와 NDR 400Gb/s 인피니밴드 생태계를 위해 특별히 설계되었습니다.
- 프리미엄 신호 무결성:MPO-12/APC 각의 커넥터는 뛰어난 신호 품질을 위해 최소한의 광적 반사 효과를 보장합니다.
- 지속가능하고 안전한 건축물:강화된 안전과 장기적인 신뢰성을 위해 견고한 LSZH (Low Smoke Zero Halogen) 자켓을 갖추고 있습니다.
- 공장 인증 성능:각 케이블은 엄격한 테스트를 거쳐 전체 50m 길이에 최적의 성능을 보장합니다.
NVIDIA MFP7E10-N050는 MFP7E10 시리즈의 최대 범위 변수를 나타냅니다.광섬유 케이블확장된 연결을 필요로 하는 까다로운 데이터 센터 애플리케이션을 위해 설계되었습니다.이 케이블 집합은 양쪽 끝에 MPO-12/APC 커넥터를 갖추고 있으며, B형 (크로스오버) 구성에서 50/125μm OM4 멀티모드 섬유를 사용합니다.필수적인장거리 케이블이 솔루션은 수동 OM4 멀티모드 광섬유 배포에 허용되는 최대 거리를 가로질러 스위치, 어댑터 및 DPU 사이의 신뢰할 수 있고 낮은 지연 400G/NDR 연결을 가능하게합니다.
- 커넥터 타입:MPO-12, 앵글 폴리쉬 (APC), 양쪽 끝에 여성 커넥터.
- 케이블 길이와 종류:50미터 OM4 50/125μm 멀티모드 섬유, B형 크로스오버 토폴로지
- 최대 지원 거리:400G 애플리케이션에서 OM4 멀티모드 섬유에 대한 전체 50 미터 도달 능력을 제공합니다.
- 케이블 재킷:내구성 있고 유연한 수색 LSZH-OFNR 재킷으로 최적의 안전과 설치를 제공합니다.
- 광학 성능:낮은 삽입 손실 (≤ 0.37 dB 총), 높은 반환 손실 (≥ 35 dB) 를 위해 설계되었습니다.
- 프로토콜 지원: InfiniBand NDR/HDR/EDR 400/200/100GbE NVLink
이 최대 범위의 연결 솔루션은 업계의 최고 표준을 기반으로 확장된 거리에서 성능 무결성을 보장합니다.
- 섬유 표준:프리미엄 OM4 멀티모드 섬유 (IEC 60793-2-10) 400G 확장 범위 애플리케이션에 최적화되었습니다.
- 연결기 표준:일관된 기계적 성능을 위해 IEC 61754-7 및 ANSI/TIA-604-5에 따른 MPO
- 폴란드 기술:각도 물리 접촉 (APC) 은 최대 거리에서 신호 품질을 유지하기 위해 필수적입니다.
- 안전 및 준수:텔코르디아 GR-1435, 레이저 클래스 1 (IEC 60825), CB, cTUVus, CE 인증을 완전히 준수합니다.
- 환경물질:LSZH 재킷은 화재 안전 및 환경 규제 요구 사항을 초과합니다.
이 확장된 길이의 수동광섬유 케이블최대 거리를 가로질러 고속 데이터 전송을 위한 효율적인 광 광 고속도로 역할을 합니다. 각 MPO 커넥터에는 12개의 광섬유 위치가 있습니다.8개의 양방향 통신을 위해 적극적으로 사용되고 있습니다.B형 케이블로 구성되어 있으며, 출구 끝에 있는 Tx 라인 1-4에서 Rx 라인 12-9에 연결되는 광 신호가 정밀한 내부 크로스오버를 수행합니다.이 정확 한 정렬 은 송신기와 수신기 사이 에 최적 한 결합 을 보장 합니다APC 커넥터의 8° 각의 롤링은 50m 이상의 400G/NDR 속도에 특히 중요합니다. 이는 반사된 빛을 섬유 코어에서 효과적으로 산란시키기 때문입니다.신호의 명확성을 유지하고 비트 오류율을 최소화하는 것은장거리 케이블성능
- 데이터 센터 크로스 아이슬 연결:다른 데이터센터 복도를 가로질러 장비 래크를 연결합니다.
- 확장된 범위 HPC/클러스터:분산 컴퓨팅을 위한 NDR 인피니밴드 패브릭에서 최대 거리 낮은 지연 링크를 형성합니다.
- 캠퍼스 스타일 데이터 센터 링크:같은 시설 내에서 인접한 데이터 센터 방이나 포드를 연결합니다.
- 최대 거리 스위치-스위치 척추:수동 멀티모드 범위의 외부 경계에서 400G 척추 연결을 구축합니다.
- 스토리지-컴퓨터 확장 연결:원격 스토리지 배열을 대규모 데이터 센터 발자국 내의 컴퓨팅 클러스터와 연결합니다.
| MFP7E10-N050 기술 사양 | |
|---|---|
| 주문부품 번호 | MFP7E10-N050 |
| 설명 | MPO-12/APC에서 MPO-12/APC, 멀티모드 섬유 케이블 |
| 케이블 길이 | 50미터 |
| 섬유 종류/등급 | 50/125μm, OM4 (확대 범위에 최적화) |
| 커넥터 (두쪽 끝) | MPO-12, 여성, APC 폴란드어 (녹색 몸체) |
| 토폴로지 | B형 (크로스오버) |
| 활성 섬유 | 8개의 섬유 (4 Tx, 4 Rx 각 방향) |
| 재킷 색상 / 재료 | Aqua / LSZH-OFNR |
| 작동 온도 | 0°C ~ +70°C |
| 굽기 반지름 | 최소 30mm (길린 케이블 운행에 필수) |
| 최대 지원 범위 | 50m (OM4, 사양에 따라) |
| 계산된 최대 삽입 손실 | ≤ 0.37 dB (0.35 + 0.0004*50) |
| 지원된 프로토콜 | NDR 400G, HDR 200G, EDR 100G, 400/200/100GbE |
| 호환성 트랜시버 | NVIDIA OSFP DR8 (MMA4Z00-NS), QSFP112 400G |
참고: 이것은 MFP7E10 시리즈의 최대 길이 변형입니다. 다른 도달 요구 사항에 따라 짧은 길이 (3m-40m) 가 제공됩니다.
- 최대 수동 도달 해소:400G/NDR를 위해 수동 OM4 멀티모드 섬유를 사용하여 가능한 가장 긴 연결을 제공하여 많은 시나리오에서 활성 구성 요소의 필요성을 제거합니다.
- NVIDIA 끝에서 끝까지 검증:일반적인 것과는 달리MPO 케이블, 이 50미터 변종은 NVIDIA의 전체 생태계 내에서 최대한의 거리에서 보장된 성능을 위해 특별히 테스트되고 검증됩니다.
- 비용 효율적인 장거리 대안:활성 광 케이블이나 50 미터까지의 거리에 단일 모드 변환에 비해 더 경제적인 솔루션을 제공합니다.
- 우수한 광학 일관성:엄격한 제조 및 테스트 프로세스는 전 케이블 길이에 걸쳐 균일한 성능 특성을 보장하며 연결 마진을 유지하는 데 중요합니다.
우리는 최대 범위 배포 시나리오에 맞춘 포괄적인 지원을 제공합니다.
- 보증:전체 제조업체의 보증과 확장 배포에 대한 완전한 문서.
- 재고 및 전문 배달:MFP7E10-N050는 운송 중 긴 케이블 보호를 위해 전문 포장재로 재고에서 사용할 수 있습니다.
- 기술 설계 상담:우리의 전문가들은 링크 예산 분석을 포함하여 최대 범위 배포 계획에 대한 사전 판매 컨설팅을 제공합니다.
- 설치 지원:긴 케이블 라인 및 확장 된 범위 배포에 특화된 설치 도전에 대한 24/7 기술 지원.
- 글로벌 물류:전 세계로 장거리 케이블 배달을 위해 배송을 관리하고 신중하게 처리했습니다.
Q1: MFP7E10-N050이 50미터에서 400G를 지원할 수 있는 것이 사실인가요?
A:네, 이쪽50m 섬유 케이블특히 400GbE 및 NDR 400Gb/s InfiniBand를 지원하도록 설계 및 테스트되었습니다.
Q2: 50미터보다 조금 더 필요하다면 어떻게 될까요?
A:50m 이상의 거리에 대해서는 활성 광케이블 (AOC) 또는 적절한 트랜시버를 갖춘 단일 모드 섬유와 같은 대체 솔루션을 고려해야합니다.50미터 제한은 400G 속도의 수동 멀티모드 솔루션의 광전력 예산에 기초합니다..
Q3: 50미터 섬유 케이블에 특별한 처리 요구 사항이 있습니까?
A:네, 이쪽장거리 케이블조심스럽게 다루어야 합니다. 배포를 위해 케이블 스릴을 사용하고, 굽거나 굽는 것을 피하고, 최소 구부름 반지름 (30mm) 을 유지하며, 스트레스 지점을 방지하기 위해 경로를 신중하게 계획하십시오.전문적인 설치가 권장됩니다..
Q4: 이 케이블을 50미터 이상의 200G 또는 100G 애플리케이션에 사용할 수 있나요?
A:절대적으로. 케이블은 완전히 후퇴 호환이 가능하고 일반적으로 더 낮은 데이터 속도 (200G/100G) 에서 추가 연결 마진을 제공 합니다.최대 거리에서 그 응용 프로그램에 매우 신뢰할 수 있도록.
Q5: 이렇게 긴 케이블에서 연결 성능은 어떻게 검증됩니까?
A:각 MFP7E10-N050은 모든 8개의 활성 섬유에 대한 끝에서 끝까지 삽입 손실 측정, 반환 손실 검증,NVIDIA의 엄격한 성능 규격에 부합하는지 확인하기 위해.
- 거리의 확인:연결 거리가 50m를 넘지 않도록 확인해 주세요.
- 전문적인 설치 추천:길이와 처리 복잡성 때문에 최적의 배치를 위해 전문 설치가 좋습니다.
- 케이블 라우팅 계획:설치 전 전 전선 경로 를 모두 계획 한다. 적절한 전선 트레이, 관리자, 스트레스 완화 를 사용 한다. 가능 한 경우 전력 전선 과 병렬 로 운행 하는 것 을 피 한다.
- 굽기 반지름 관리:케이블 경로 전체에서, 특히 코너와 입구/출구 지점에서 최소 30mm의 구부름 반지름을 엄격히 유지합니다.
- 커넥터 보호:설치 할 준비가 될 때까지 먼지 캡을 유지하십시오. 연결하기 전에 인증 된 도구로 케이블 및 트랜시버 커넥터를 모두 청소하십시오. 특히 신호 마진이 중요한 긴 케이블에서 중요합니다.
- 시험 및 인증:설치 후 링크 삽입 손실 테스트를 수행하여 전체 채널이 트랜시버 요구 사항을 충족하는지 확인합니다.
