NVIDIA MFP7E20-N015 15m MPO-12/APC에서 2x MPO-12/APC 멀티모드 스플리터 파이버 케이블
제품 상세 정보:
| 브랜드 이름: | Mellanox |
| 모델 번호: | MFP7E20-N015 |
| 문서: | MFP7E20-Nxxx.pdf |
결제 및 배송 조건:
| 최소 주문 수량: | 1개 |
|---|---|
| 가격: | Negotiate |
| 포장 세부 사항: | 외부 상자 |
| 배달 시간: | 목록을 기반으로 |
| 지불 조건: | 티/티 |
| 공급 능력: | 프로젝트/배치 별 공급 |
|
상세 정보 |
|||
| 모델 번호.: | MFP7E20-N015 | 재료 모양: | 라운드 와이어 |
|---|---|---|---|
| 허용 인장 강도: | 1000N <10000N | 인증: | RoHS, CE, ISO9001, VDE, CCC |
| 외장재: | PVC | 길이: | 15m |
| 데이터 속도: | 400GB/s | 기원: | 인도 / 이스라엘 / 중국 |
| 강조하다: | NVIDIA 멀티모드 섬유 스플리터 케이블,400G에서 200G의 브레이크오웃 섬유 케이블,MPO-12 APC 멀티모드 스플리터 케이블 |
||
제품 설명
제품 모델:MFP7E20-N015핵심 키워드:섬유 분할 케이블, MPO 브레이크아웃 케이블, 400G에서 200G 케이블, 패노웃 케이블, 데이터 센터 상호 연결
- 포트 곱셈:400G (4 채널) 스위치 포트를 두 개의 독립적인 200G (2 채널) 서버 연결으로 효율적으로 분할하여 포트 활용도를 최적화합니다.
- 비용 효율적인 Fanout 솔루션:추가 스위치 포트와 광학에 대한 필요성을 줄이고 연결된 서버당 전체 인프라 비용을 낮추는 것입니다.

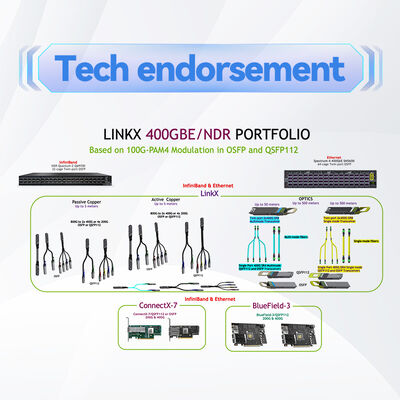

- 고속 네트워크 준비:특히 NVIDIA의 400GbE/NDR 생태계를 위해 설계되었으며, ConnectX-7 어댑터와 BlueField-3 DPU에 연결됩니다.
- 우수한 광학 성능:MPO-12/APC 커넥터와 각도 롤링을 사용하여 반사 효과를 최소화하고 신호 무결성을 보장합니다.
- 15미터 범위 확장:데이터 센터 내의 랙 간 및 중거리 배포에 유연한 연결을 제공합니다.
NVIDIA MFP7E20-N015는 전문 15 미터 수동섬유 분할 케이블고밀도 데이터 센터 배포를 위해 설계되었습니다. 표준 케이블과 달리, 이것은패너웃 케이블1: 2 분할기 구성이 있습니다.트렁크 끝에 있는 MPO-12/APC 커넥터 (스위치의 400G 포트에 연결하기 위해) 와 브랜치 끝에 있는 2개의 MPO-12/APC 커넥터 (두 개의 서버에 연결하기 위해)그것은 50/125μm OM4 멀티모드 섬유를 B 타입 크로스오버 토폴로지에서 사용하여 단일 400G 대역폭을 두 개의 200G 스트림으로 효율적으로 배포 할 수 있습니다.데이터 센터 상호 연결여러 서버에 고속 스위치를 연결하는 솔루션입니다.
- 구성:1x MPO-12/APC (트렁크) 로 2x MPO-12/APC (브랜치) 브레이크업
- 케이블 길이:15미터, OM4 50/125μm 멀티모드 섬유
- 속도 매핑:단일 400Gb/s (4x100G 레인) 링크를 2개의 200Gb/s (2x100G 레인) 링크로 분할합니다.
- 케이블 재킷:유연하고 둥글한 액와 컬러 LSZH-OFNR 재킷
- 광학 성능:낮은 삽입 손실 (≤ 0.356 dB), 높은 반환 손실 (≥ 35 dB).
- 프로토콜 지원: InfiniBand NDR/HDR 400/200GbE NVLink
이 첨단 브레이크아웃 솔루션은 까다로운 환경에서 성능과 신뢰성을 위해 엄격한 산업 표준을 충족하도록 설계되었습니다.
- 섬유 표준:OM4 멀티모드 섬유 (IEC 60793-2-10)
- 연결기 표준:IEC 61754-7 및 ANSI/TIA-604-5에 따른 MPO
- 폴란드 기술:각형 물리 접촉 (Angled Physical Contact, APC) 은 스플리터 응용 프로그램에서 낮은 광적 반환 손실을 유지하는 데 중요합니다.
- 스플리터 기술:케이블 집합 안에 있는 수동 광학 스플리터, 외부 전원이 필요하지 않습니다.
- 안전 및 준수:텔코르디아 GR-1435 레이저 클래스 1 (IEC 60825) 에 적합하며 CB, cTUVus, CE 인증을 받았습니다.
이건MPO 분쇄 케이블수동 광학 분할 원리에 작동합니다. 트렁크 끝 (일자 MPO-12) 는 800Gb/s 쌍 포트 OSFP 트랜시버 (400G 모드에서 작동) 또는 단일 400G 포트와 연결됩니다.케이블 집합체 안쪽, 스위치 포트에서 네 송신 (Tx) 광 경로가 수동적으로 분할됩니다: 경로 1 & 2는 서버 A의 첫 번째 가브 커넥터로 라우팅됩니다.그리고 3 & 4 레인 서버 B의 두 번째 지부 커넥터로 라우팅됩니다수신 (Rx) 경로는 역으로 작동합니다. 이것은 원래 400Gb/s 포트에서 두 개의 독립적인 풀 듀플렉스 200Gb/s 링크 (각 2개의 섬유를 Tx와 2개의 섬유를 Rx에 사용) 를 만듭니다.내부 크로스오버 (B형) 및 APC 롤링은 양쪽 분할 경로에서 올바른 차선 정렬과 최소한의 신호 저하를 보장합니다., 신뢰성 있는400G에서 200G 케이블.
스위치 (400G 포트) ←[1x MPO-12]───(케이블 스플릿)───→[2x MPO-12]→ 서버 A (200G)
2x MPO-12]→ 서버 B (200G)
- 고밀도 서버 연결:단일 400G 스위치 포트를 ConnectX-7 200G 또는 BlueField-3 어댑터로 장착된 두 서버에 연결하여 연결 밀도를 두 배로 증가시킵니다.
- 비용 최적화 AI/ML 클러스터:개별 노드가 200G 대역폭을 필요로 하지만 스위치 포트 수가 제한되는 GPU 서버 클러스터에서 연결을 확장합니다.
- 저장 서버 연결:두 개의 저장 노드 또는 JBOD를 하나의 고속 스위치 포트에 연결하는 것.
- 톱 오브 랙 (ToR) 통합:각 래크에 필요한 스위치 포트의 수를 줄이고 케이블을 단순화하고 스위치 비용을 줄입니다.
- 네트워크 인터페이스 카드 배포:다중 배포를 사용하는 데 이상적입니다.네트워크 카드(ConnectX-7 시리즈처럼) 포트 브레이크오웃이 필요한 경우.
| MFP7E20-N015 기술 사양 | |
|---|---|
| 주문부품 번호 | MFP7E20-N015 |
| 설명 | MPO-12/APC에서 2x MPO-12/APC, 멀티모드 스플리터 케이블 |
| 케이블 길이 | 15미터 |
| 섬유 종류/등급 | 50/125 μm, OM4 |

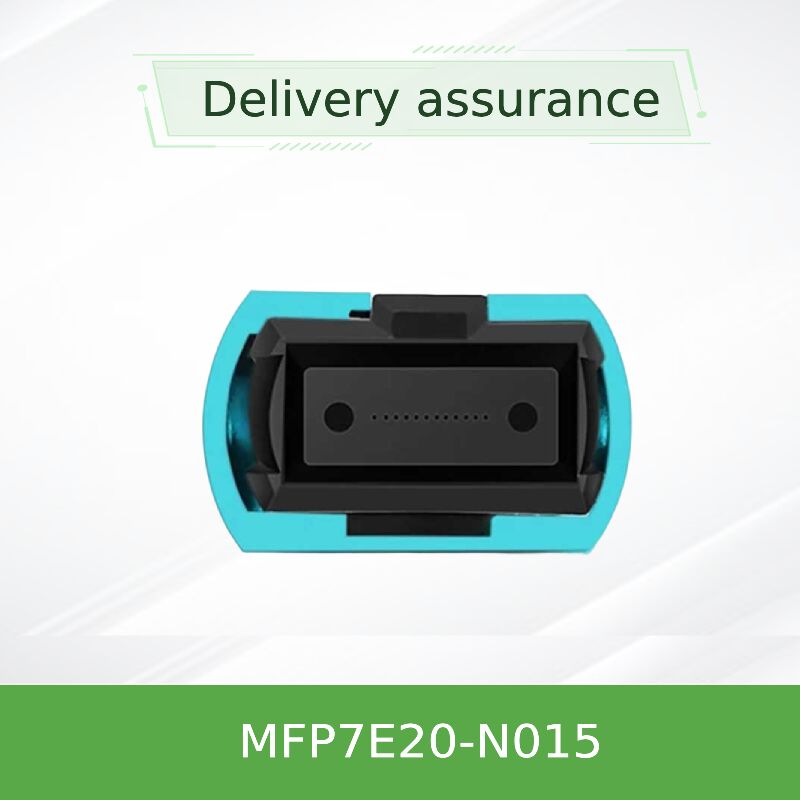

| 커넥터 (트렁크 끝) | 1x MPO-12, 여성, APC (녹색 몸체) |
| 연결 장치 (분기 끝) | 2x MPO-12, 여성, APC (녹색 몸체), 표지 "1" & "2" |
| 토폴로지 | 타입 B (크로스오버) 1:2 스플릿 |
| 활성 섬유 (총) | 8개의 섬유 (4 Tx, 4 Rx가 두 가지 가닥을 가로질러 배열되어 있습니다) |
| 재킷 색상 / 재료 | Aqua / LSZH-OFNR |
| 작동 온도 | 0°C ~ +70°C |
| 최대 지원 범위 | 50미터 (OM4) |
| 삽입 손실 (최대) | ≤ 0.356 dB (0.35 + 0.0004*15) |
| 주요 응용 | 400G 스위치 포트에서 2x 200G 서버 어댑터 |
다른 길이: 3m, 5m, 7m, 10m, 20m, 30m, 50m
- 밀도 및 비용 최적화:이건섬유 분할 케이블두 개의 서버를 연결하기 위해 여러 스위치 포트와 표준 케이블을 사용하는 것보다 더 경제적이고 공간 효율적인 대안을 제공합니다.
- 간소화된 케이블 관리:두 개의 별도의 케이블을 하나의 관리 된 브레이크아웃 솔루션으로 교체하여 케이블 혼돈을 줄이고 공기 흐름과 조직을 개선합니다.
- NVIDIA 검증된 성능:NVIDIA 스위치 및 어댑터 생태계 내에서 사용되는 경우 타사 브레이크아웃 솔루션과 달리 호환성과 성능이 보장됩니다.
- 패시브 & 신뢰성:활성 전자 장치가 포함되어 있지 않아 활성 광학 스플리터와 비교하여 더 높은 신뢰성과 전력 소모를 제공하지 않습니다.
우리는 MFP7E20 시리즈와 같은 첨단 상호 연결 솔루션에 대한 끝에서 끝까지 지원을 제공합니다.
- 보증:모든 케이블에 대한 NVIDIA 제조업체의 보장이 있습니다.
- 사용 가능:MFP7E20-N015는 빠른 배치를 지원하기 위해 즉각적인 배송을 위해 우리의 광범위한 재고에 저장되어 있습니다.
- 기술 설계 지원:우리의 엔지니어는 배포 계획에 도움이 됩니다.네트워크 인터페이스 카드브레이크아웃 구성에 대한 호환성
- 24/7 지원:24시간 고객 서비스 및 설치 및 문제 해결 기술 지원
- 글로벌 공급망:전 세계 전문 케이블의 신속한 배달을 보장하는 신뢰할 수 있는 물류 네트워크
Q1: MFP7E20-N015는 어떤 스위치 및 어댑터 모델과 호환됩니까?
A:OSFP DR8 (400G/NDR) 포트를 가진 NVIDIA 스위치와 OSFP 또는 QSFP112 200G 트랜시버를 사용하는 ConnectX-7 또는 BlueField-3 어댑터로 장착된 서버를 위해 설계되었습니다.특정 스위치와 호환성니크 카드모델은 검증되어야 합니다.
Q2: 이 케이블로 서버 쪽에서 400G 속도를 낼 수 있나요?
A:아니. 이것은 브레이크 아웃 케이블입니다. 각 서버 지부는 최대 200Gb / s를 제공합니다. 하나의 서버에 400G를 얻기 위해, 표준 MFP7E10 케이블 (비 분단) 을 사용 합니다.패너웃 케이블400G 포트를 200G 엔드포인트 사이에 공유하는 것입니다.
Q3: 스플리터는 신호 저하 또는 지연을 유발합니까?
A:수동 광학 스플리터 (passive optical splitter) 는 최소한의 표준화된 삽입 손실을 도입합니다. 전자 지연 시간을 추가하지 않습니다.전체 연결 성능은 지정된 거리에서 신뢰할 수 있는 200G 운영을 위한 예산 내에서 유지됩니다..
Q4: 각 서버에 대한 올바른 브랜치를 어떻게 식별합니까?
A:두 가지 브랜치 커넥터는 "1"와 "2"로 표시됩니다. 일관성을 위해 어떤 서버가 어떤 브랜치에 연결되는지 문서화하는 것이 좋습니다.광선 경로의 지도는 케이블 안에 고정됩니다.
Q5: QSFP-DD 포트와 함께 사용할 수 있나요?
A:이 케이블은 MPO-12/APC 커넥터를 사용합니다.QSFP-DD 포트에는 적절한 OSFP-to-QSFP-DD 어댑터 또는 MPO-12/APC 인터페이스를 제공하는 트랜시바이버가 들어있는 경우에만 호환됩니다.직접적인 물리적 연결은 불가능합니다.
- 구성 계획:스위치 포트 및 서버 어댑터가 400G ~ 2x200G 브레이크아웃 모드를 지원하는지 확인하십시오. 스위치 OS 및 어댑터 펌웨어 문서를 참조하십시오.
- 커넥터 호환성:모든 연결된 트랜시버는 MPO-12/APC 타입 (녹색 껍질) 이어야 합니다. MPO-12/UPC (푸른 껍질) 인터페이스와 혼용해서는 안 됩니다.
- 굽기 반지름 및 스트레인 완화:최소 30mm의 구부러진 반지름을 유지하십시오. 섬유에 대한 스트레스를 피하기 위해 특히 갈림점과 연결 부츠에서 적절한 스트레스 완화를 사용하십시오.
- 청소:짝짓기 전에 세 MPO 커넥터 (한 줄기, 두 가지 가지) 와 해당 트랜시버 포트를 인증 된 광학 청소기로 청소하십시오.
- 설치 경로:15미터 케이블과 그 두 갈래의 경로 경로를 신중하게 계획하여 얽매임을 피하고 라크에서 깨끗한 케이블 관리를 보장합니다.
