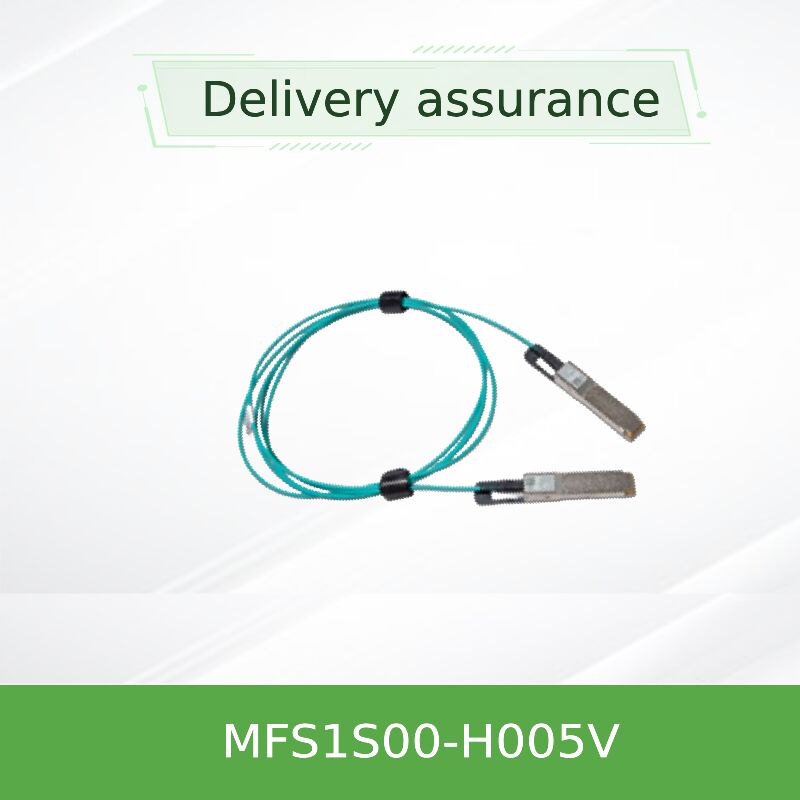

NVIDIA MFS1S00-H005V 5m QSFP56 200Gb/s InfiniBand HDR 및 200GbE용 액티브 광 케이블 | 고속 AOC
제품 상세 정보:
| 브랜드 이름: | Mellanox |
| 모델 번호: | MFS1S00-H005V |
| 문서: | MFS1S00-HxxxV 200Gbs-QSFP56...ns.pdf |
결제 및 배송 조건:
| 최소 주문 수량: | 1PCS |
|---|---|
| 가격: | Negotiate |
| 포장 세부 사항: | 외부 상자 |
| 배달 시간: | 목록을 기반으로 |
| 지불 조건: | 티/티 |
| 공급 능력: | 프로젝트/배치 별 공급 |
|
상세 정보 |
|||
| 유효성: | 재고 | 보증: | 1년 |
|---|---|---|---|
| 상태: | 신규 및 원본 | 기술: | 인피니본 |
| 유형: | Mellanox AOC 케이블 | 케이블 길이: | 5미터 |
| 모델: | MFS1S00-H005V | 이름: | 200Gb/s IB HDR QSFP56 5m에 달하는 멜라녹스 AOC 케이블 MFS1S00-H005V 활동적 광케이블 |
| 예어: | Mellanox AOC 케이블 | ||
| 강조하다: | NVIDIA 5m QSFP56 액티브 광 케이블,200Gb/s InfiniBand HDR AOC,고속 Mellanox 광 케이블 |
||
제품 설명
제품 모델: MFS1S00-H005V | 핵심 키워드: 액티브 광 케이블, AOC, QSFP56 케이블, 200Gb/s InfiniBand, 200GbE 케이블
- 고속 200Gb/s 성능: 4x50G PAM4 변조를 사용하여 전체 200Gb/s 대역폭을 제공하여 InfiniBand HDR 및 200 기가비트 이더넷을 모두 지원합니다.
- 액티브 광학을 사용한 5미터 확장 범위: 수동 구리 솔루션보다 안정적이고 장거리 연결을 제공하여 랙 내 및 랙 간 링크에 이상적입니다.
- 전력 효율성 및 핫 플러그 가능: 엔드당 5.0W의 일반적인 전력 소비량으로, 쉽고 라이브 삽입 및 제거를 위한 표준 SFF-8665 QSFP56 인터페이스를 특징으로 합니다.
- 고급 신호 무결성: 레인당 재 타이밍, 프로그래밍 가능한 출력 진폭 및 사전 강조가 통합되어 최적의 신호 품질과 강력한 링크 성능을 보장합니다.
- 포괄적인 디지털 진단: 내장 DDM(디지털 진단 모니터링)은 각 레인에 대한 온도, 전압, 광 전력 및 바이어스 전류를 실시간으로 모니터링합니다.
NVIDIA MFS1S00-H005V는 고성능 데이터 센터 상호 연결을 위해 설계된 프리미엄 5미터 액티브 광 케이블(AOC)입니다. 이 케이블은 양쪽 끝에 QSFP56 전기 인터페이스와 내장 VCSEL 기반 광 트랜시버를 통합하여 별도의 플러그형 광학 장치가 필요하지 않습니다. InfiniBand HDR(High Data Rate) 및 200 기가비트 이더넷 프로토콜을 사용하여 200Gb/s 데이터 속도를 지원하도록 설계되었습니다. 이 솔루션은 NVIDIA SN3700 및 SN4600과 같은 스위치를 연결하거나 수동 케이블이 부족한 거리에서 최신 네트워크 인터페이스 카드(NIC 카드)가 장착된 서버를 연결하는 데 특히 유용합니다.
- 데이터 속도: 200Gb/s(4x 53.125 Gbd PAM4 레인)
- 프로토콜: InfiniBand HDR, 200 기가비트 이더넷
- 변조: 4단계 펄스 진폭 변조(PAM4)
- 길이: 5미터
- 인터페이스: QSFP56(SFF-8665 호환)
- 전원: 3.3V, 엔드당 ~5.0W(일반)
- 작동 온도: 0°C ~ 70°C
- 레인당 재 타이밍(Tx 및 Rx)
- 디지털 진단 모니터링(DDM)
- 프로그래밍 가능한 Rx 진폭/사전 강조
- 속도 선택(HDR/EDR)
- 핫 플러그 가능 설계
이 AOC는 상호 운용성, 안정성 및 고성능을 보장하기 위해 업계 표준 기술을 기반으로 구축되었습니다.
- 광학 엔진: VCSEL(Vertical Cavity Surface Emitting Laser) 기반 멀티 모드 트랜시버.
- 전기 인터페이스: QSFP56 MSA(SFF-8665) 및 관리 인터페이스(SFF-8636)를 완벽하게 준수합니다.
- 데이터 인코딩: 레인당 최대 53.125 Gbd의 데이터 속도를 지원하는 고 스펙트럼 효율성을 위한 PAM4 변조.
- 관리 및 진단: DDM, 제어 및 상태 모니터링을 위한 포괄적인 SFF-8636 호환 I2C 인터페이스.
- 규정 준수: InfiniBand Trade Association(IBTA) HDR 사양, RoHS를 준수하며 주요 안전/EMC 인증(CE, FCC, CB)을 획득했습니다.
MFS1S00-H005V는 완전히 통합된 전기-광학 변환 시스템으로 작동합니다. 전기 측면에서 호스트 시스템(스위치 또는 네트워크 카드)는 AOC의 QSFP56 커넥터로 4개의 고속 전기 신호를 보냅니다. 케이블 모듈 내부에서 이러한 신호는 조정(재 타이밍, 이퀄라이제이션)된 다음 4개의 VCSEL 레이어를 구동하여 광 신호로 변환합니다. 이러한 광 신호는 5미터 거리에서 4개의 내장 멀티 모드 광섬유를 통해 이동합니다. 수신단에서 광 신호를 다시 전기 신호로 변환하는 광 검출기를 포함하는 또 다른 통합 모듈이 있으며, 이 신호는 다시 조정되고 재 타이밍된 후 수신 호스트에 제공됩니다. 이 올인원 액티브 디자인은 신호 무결성 문제를 내부적으로 처리하여 호스트 트랜시버에 전적으로 의존하는 수동 케이블 어셈블리에 비해 강력하고 간단한 "플러그 앤 플레이" AOC 솔루션을 만듭니다.
- 고성능 컴퓨팅(HPC) 클러스터: 컴퓨팅 및 스토리지 노드를 연결하는 InfiniBand HDR 패브릭을 위한 저지연 상호 연결.
- AI/ML 인프라: 머신 러닝 교육 클러스터에서 GPU 서버와 리프/스파인 스위치 간의 고대역폭 링크.
- 데이터 센터 스위치 상호 연결: 200GbE에서 NVIDIA SN3700, SN4600 또는 기타 호환 스위치 연결.
- 서버-스위치 연결: 고속 네트워크 인터페이스 카드(ConnectX-6 또는 ConnectX-7(200G 모드)과 같은)가 있는 서버를 톱오브랙 스위치에 연결하는 데 이상적입니다.
- 확장된 범위 배포: 수동 구리 DAC가 성능 제한이 있는 3-4미터 이상의 거리에서 대체.
| MFS1S00-H005V 기술 사양 | |
|---|---|
| 주문 부품 번호 | MFS1S00-H005V |
| 설명 | QSFP56 200Gb/s 액티브 광 케이블(AOC) |
| 케이블 길이 | 5미터 |
| 데이터 속도 / 프로토콜 | 200Gb/s(InfiniBand HDR, 200GbE) |
| 변조 / 레인 속도 | PAM4, 레인당 53.125 Gbd |
| 커넥터(양쪽 끝) | QSFP56, SFF-8665 호환 |
| 최대 범위 | 최대 100m(MMF), 이 변형의 경우 5m |
| 전원 공급 장치 | 3.3V |
| 일반 전력 소비 | 5.0W(엔드당, 재 타이밍 포함) |
| 작동 케이스 온도 | 0°C ~ +70°C |
| 관리 인터페이스 | DDM이 있는 SFF-8636(I2C) |
| 규정 준수 | IBTA HDR, SFF-8665/8636, RoHS, CE, FCC |
기타 사용 가능한 길이: 3m(H003V), 10m(H010V), 15m(H015V), 20m(H020V), 30m(H030V), 50m(H050V), 100m(H100V).
- 수동 DAC에 비해 우수한 범위: 이 액티브 광 케이블은 수동 구리 직접 부착 케이블(DAC)이 종종 심각한 성능 제한에 직면하는 곳에서 우수한 신호 무결성으로 5미터 이상을 안정적으로 달성합니다.
- 단순성을 위한 통합 솔루션: 트랜시버와 케이블을 하나의 장치로 결합하여 고장 지점을 줄이고 조달을 단순화하며 별도의 광학 장치와 광섬유 케이블 간의 호환성 문제를 제거합니다.
- 전력 및 열 효율성: 엔드당 약 5W로 고속 링크를 위한 전력 효율적인 솔루션을 제공하여 데이터 센터 전력 예산을 관리하는 데 도움이 됩니다.
- 강력한 진단: 포괄적인 DDM 기능은 기본 수동 케이블에서는 사용할 수 없는 사전 예방적 모니터링 및 문제 해결 도구를 제공하여 고가치 네트워크 카드와의 호환성을 확인해야 합니다.
고속 상호 연결 배포를 지원하기 위해 전체 서비스 범위를 제공합니다.
- 보증: 품질 보증을 위해 NVIDIA의 표준 제품 보증이 적용됩니다.
- 재고 및 배송: MFS1S00-H005V는 신속한 주문 처리 및 배송을 위해 수백만 달러 규모의 상당한 재고에서 사용할 수 있습니다.
- 기술 컨설팅: 당사의 전문가 팀은 시스템 호환성, 배포 모범 사례 및 스위치 및 NIC 카드와의 호환성을 확인해야 합니다.
- 판매 후 지원: 설치 또는 운영 관련 문의 사항을 지원하기 위해 연중무휴 24시간 고객 서비스 및 기술 지원을 제공합니다.
- 글로벌 물류: 10년 이상의 물류 전문 지식을 활용하여 전 세계 고객에게 정확하고 시기 적절한 배송을 보장합니다.
Q1: 이 AOC와 별도의 트랜시버가 있는 수동 DAC 또는 광섬유 케이블의 차이점은 무엇입니까?
A: MFS1S00-H005V와 같은 AOC는 광 트랜시버가 케이블 끝에 영구적으로 내장되어 있어 단일 플러그 앤 플레이 장치를 만듭니다. 수동 DAC는 순수 구리이며 범위가 제한되어 있습니다. 별도의 트랜시버가 있는 광섬유 케이블을 사용하려면 세 가지 별도 구성 요소(두 개의 트랜시버 + 하나의 케이블)를 구매하고 관리해야 합니다. AOC는 배포를 단순화하고 성능을 보장합니다.
Q2: 이 케이블은 100 기가비트 이더넷(100GbE) 포트와 호환됩니까?
A: 주로 200Gb/s용으로 설계되었습니다. 그러나 관리 인터페이스를 통해 속도 선택 기능을 사용하면 일부 100GbE(NRZ 인코딩 사용) 시스템과 호환되는 저속 작동을 위해 구성할 수 있습니다. 특정 스위치 또는 네트워크 인터페이스 카드와의 호환성을 확인해야 합니다.
Q3: 이 케이블에서 어떤 종류의 진단 정보를 읽을 수 있습니까?
A: I2C(SFF-8636) 인터페이스를 통해 온도, 공급 전압, TX 바이어스 전류, TX 출력 전력 및 RX 입력 전력을 포함한 모든 4개 레인에 대한 실시간 매개변수를 모니터링할 수 있습니다. 경고 및 경고 임계값도 구현됩니다.
Q4: 케이블의 최소 굽힘 반경은 얼마입니까?
A: 케이블을 따라 어디에서나 최소 굽힘 반경은 30mm(약 1.2인치)입니다. 더 꽉 조이면 내부 섬유가 손상되고 성능이 저하될 수 있습니다.
Q5: 부품 번호(H005V)의 "V"는 특정 사항을 나타냅니까?
A: 부품 번호의 "V"는 일반적으로 VPI(Virtual Protocol Interconnect) 지원을 나타내며, 이는 케이블이 InfiniBand 및 이더넷 프로토콜을 모두 지원할 수 있음을 의미하며, 이는 200Gb/s HDR 및 200GbE 기능과 일치합니다.
- ESD 보호: 케이블 어셈블리가 견고하더라도 케이블을 스위치 또는 nic 카드 케이지에 취급 및 설치할 때는 항상 표준 ESD 예방 조치(손목 스트랩, 접지된 워크스테이션)를 따르십시오.
- 핫 플러깅: 케이블은 핫 플러그 가능하도록 설계되었습니다. 그러나 예기치 않은 문제를 방지하려면 특정 핫 플러그 지침에 대한 시스템 설명서를 항상 참조하십시오.
- 물리적 취급: 케이블에 날카로운 굽힘, 꼬임, 압착 또는 과도한 인장력을 가하지 마십시오. 커넥터 근처에서 케이블을 조이지 마십시오. 케이블 자체가 아닌 삽입/제거를 위해 풀 탭을 사용하십시오.
- 환경 제한: 지정된 온도(0°C ~ 70°C) 및 습도(5% ~ 85% 비응축) 범위 내에서 작동하십시오. 액체에 노출시키지 마십시오.
- 청소: QSFP56 전기 커넥터를 깨끗하게 유지하고 이물질이 없도록 하십시오. 필요한 경우 압축 공기를 사용하십시오. 커넥터에 액체 또는 연마제를 사용하지 마십시오.
