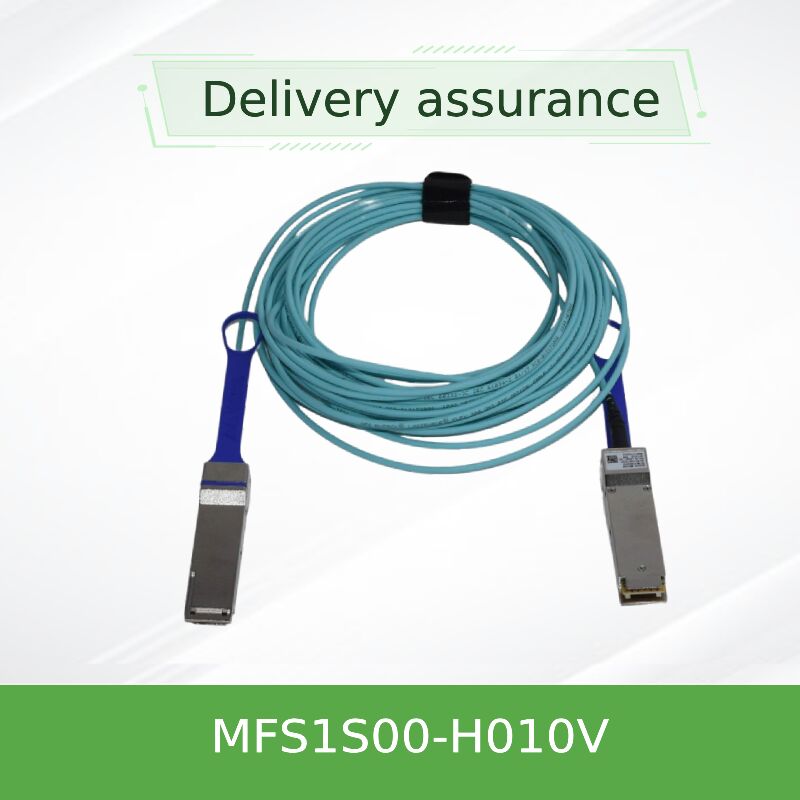

Mellanox MFS1S00-H010V 10m QSFP56 액티브 광 케이블 | 200Gb/s InfiniBand HDR & 이더넷, DDM 지원 핫 플러그 가능 AOC

제품 모델:MFS1S00-H010V핵심 키워드:액티브 오프틱 케이블, 200Gb/s AOC, QSFP56 케이블, InfiniBand HDR, 10m 오프틱 인터컨넥트

NVIDIA MFS1S00-H010V는 10 미터액티브 옵틱 케이블 (AOC)높은 대역폭의 애플리케이션을 요구하도록 설계되었습니다. 두 끝에 QSFP56 커넥터를 탑재하고 VCSEL 기반 광 엔진을 탑재하고 있습니다.인피니밴드 HDR 및 200 기가비트 이더넷 프로토콜을 모두 위한 완전한 200Gb/s 링크를 제공이쪽10m 광 연결스위치 사이의 연결을 연결하거나 호환되는 장치로 장착된 스위치와 서버 사이의 연결을 연결하도록 설계되었습니다.네트워크 인터페이스 카드, 거리와 신호 무결성이 중요한 시나리오에서

케이블의 성능은 여러 첨단 기술에 뿌리를 두고 있습니다.

• 광전도:4개의 VCSEL (Vertical Cavity Surface Emitting Laser) 송신기와 OM4 멀티모드 섬유를 통해 작동하는 해당 광탐지기를 사용합니다.
• 고속 신호:PAM4 (4-level Pulse Amplitude Modulation) 인 코딩을 사용한다. 레이인당 53.125 GBaud로 200Gb/s 총 대역폭을 달성합니다.
• 통합 신호 처리:탑재된 재시간 및 시계 데이터 복구 (CDR) 회로는 송신 및 수신 경로 모두에서 고속 신호를 깨끗하고 재생합니다.
• 표준화된 관리:제어, 상태 및 광범위한 진단에 대한 I2C 인터페이스를 통해 SFF-8636 관리 사양에 완전히 적합합니다.
• 준수 프레임워크:인피니밴드 무역 협회 (IBTA) HDR 사양에 따라 설계되었으며 주요 글로벌 인증서 (CE, FCC, RoHS) 를 가지고 있습니다.

케이블은 자립된 양방향 광 연결으로 기능합니다. 호스트에서 전기 데이터 스트림네트워크 카드또는 스위치가 QSFP56 모듈에 입력됩니다. 내부에는 전기 신호가 조건화 (평등, 재시간) 되고, 데이터를 광 펄스로 변환하는 4 개의 고속 VCSEL 레이저를 구동하는 데 사용됩니다.이 펄스는 4개의 내부 멀티모드 섬유를 통해 10m의 스펜스를 통해 이동합니다.다른 끝에는, 통합된 광다이오드가 빛을 전기 신호로 변환합니다.그리고 연결된 장치에 출력되기 전에 수신기 회로에 의해 평형이 활성 재생 과정은 긴 거리에서 신호 무결성을 유지하는 데 핵심입니다.200Gb/s AOC건축.

• 스위치 간 연결 (ISL):잎과 척추 스위치 (예를 들어, NVIDIA SN3000/SN4000 시리즈) 를 래크 내부 및 래크 사이 200GbE로 연결한다.
• HPC 및 AI 패브릭 커넥티비티고성능 컴퓨팅 및 인공지능 클러스터를 위한 InfiniBand HDR 패브릭스 내 링크를 구축합니다.
• 확장된 서버 연결:200G가 가능한 서버 연결NIC 카드(예를 들어, ConnectX-6/7) 는 몇 미터 떨어진 곳에 있는 톱 오브 랙 스위치로 연결됩니다.
• 데이터 센터 확장:수동 구리 케이블의 실용적인 범위를 초과하는 연결에 이상적입니다 (일반적으로> 3-5m) 그러나 장거리 광학이 필요하지 않습니다.
• 고밀도 집합:케이블 관리와 공기 흐름이 우려되는 시나리오에서 배치, AOC는 일반적으로 더 유연하고 부피가 큰 수동 구리 대안보다 작은 구부름 반지름을 가지고 있기 때문에.

시리즈 가용성: 또한 3m, 5m, 15m, 20m, 30m, 50m 및 100m 길이로 제공됩니다.

• 한 패키지의 범위와 무결성:수동 DAC가 고장 났고 섬유로 분리된 트랜시버가 복잡성과 잠재적인 고장점을 추가하는 일반적인 10미터 연결 문제를 해결합니다.
• 예측 가능한 성능과 호환성:NVIDIA의 완전히 통합된 솔루션으로서 호환되는 NVIDIA 스위치와 함께 사용할 때 끝에서 끝까지의 성능을 보장합니다.네트워크 카드, 추측을 제거합니다.
• 작전 정보:내장 DDM는 네트워크 운영자가 링크 상태를 (온도, 전력 수준) 능동적으로 모니터링 할 수 있습니다.예방 유지보수 및 신속한 문제 해결을 촉진하는 기능.
• 전체 비용 최적화:초기 단위 비용은 수동 구리보다 높을 수 있지만 설치 시간을 줄이고 송신기 조달을 제거함으로써 소유 총 비용을 낮추는 결과를 초래합니다.연결 고리를 최소화하고.

우리로부터 구매하면 이 중요한 연결 부품의 완전한 라이프사이클 지원을 보장합니다.

• 제품 보증:표준 NVIDIA 제조업체의 품질 보증에 적용됩니다.
• 재고 상태:MFS1S00-H010V는 우리의 준비된 재고의 일부입니다. 신뢰성 있는 가용성을 위해 수백만 달러의 재고 약속으로 지원됩니다.
• 기술 배치 서비스:우리의 팀은 통합 지원을 제공, 귀하의 특정 스위치 모델과 서버와 호환성을 확인하는 데 도움이NIC 카드.
• 지속적인 지원:24/7 고객 서비스와 모든 운영 문의에 대한 기술 지원에 대한 액세스
• 전 세계 배달 보장:우리는 물류를 관리하여 세계 어디에서나 신속하고 정확한 배송을 보장합니다.

Q1: 이 케이블을 사용하여 200G 포트를 100G 포트로 연결할 수 있나요?
A:케이블 자체는 200Gb/s로 작동합니다. 100G 포트에 연결하려면 호스트 장치 (스위치 또는니크 카드) 포트 브레이크오웃 또는 속도 협상 기능 (비율 선택과 같은) 을 지원하여 링크를 다운그레이드 할 수 있습니다. 이것은 케이블 자체의 기능이 아니며 연결된 장비에 구성되어야합니다.

Q2: 진단 데이터는 실제로 어떻게 도움이 될까요?
A:DDM 데이터는 실시간 수신 광 전력을 모니터링 할 수 있습니다. 지속적인 감소는 링크가 떨어지기 전에 더러운 커넥터 또는 고장 된 구성 요소를 나타낼 수 있습니다.온도 모니터링은 케이블이 막힌 공기 흐름으로 인해 과열되지 않도록 도와줍니다.이것은 값비싼 기술로 구축된 네트워크에서 가동 시간을 유지하는 데 매우 중요합니다.액티브 오프틱 케이블그리고 컴퓨팅 자원.

Q3: 케이블의 극성은 설정 가능한지 고정된가요?
A:양극성 및 경로 지도는 AOC 어셈블리 내에 고정되어 있으며, QSFP56에서 QSFP56 연결을 위한 표준을 따르고 있습니다. 그것은 직접적인 장비-장비 연결을 위해 설계되었습니다.

Q4: 케이블을 너무 단단히 구부리면 어떻게 될까요?
A:최소 30mm의 구부리 반지름을 초과하면 내부 섬유에 미세 구부리기가 발생할 수 있으며, 증폭된 약화 (신호 손실) 로 이어질 수 있습니다.심한 구부리는 영구적 인 손상을 유발하고 연결 고리가 완전히 고장 갈 수 있습니다.항상 적절한 케이블 라우팅 가이드를 사용하세요.

Q5: 'V' 후자는 기능적인 영향을 미치나요?
A:네, 'V'는 VPI (Virtual Protocol Interconnect) 기능을 나타냅니다.QSFP56 케이블펌웨어에 지원하여 InfiniBand HDR 및 200 Gigabit Ethernet 모드 모두에서 작동하여 인프라에 프로토콜 유연성을 제공합니다.

• 설치 전 검사:두 연결 장치 (스위치,네트워크 카드) 는 QSFP56 형식 인자를 지원하고 200Gb / s 속도를 가지고 AOC에 충분한 전력 예산을 가지고 있습니다.
• ESD 안전:케이블을 작동 장비 케이지에 다룰 때 항상 반 정적 손목띠를 사용하십시오.
• 삽입/제장 기술:연결 장치 를 클릭 을 느끼기 전 까지 연결 장치 를 정면 으로 케이지 에 삽입 하십시오. 부착 된 당기 탭 을 사용 하여 꺼내십시오. 케이블 자켓 을 절대 당기지 마십시오.
• 환경 문제:작동 환경이 지정 된 온도 및 습도 범위 내에서 유지되도록하십시오. 열 소스 근처 또는 직접 햇빛에 케이블을 배치하는 것을 피하십시오.
• 케이블 라우팅 최선 사례:10 미터 길 을 계획 하여 날카로운 가장자리, 찌르는 곳, 그리고 많은 보행자 교통 이 있는 곳 을 피 하십시오. 안전 하고 파괴 되지 않는 고정 을 위해 벨크로 로드를 사용 하십시오.
