NVIDIA MFS1S00-H020V 20m QSFP56 200Gb/s 액티브 광 케이블 | InfiniBand HDR 및 200GbE 네트워크용 장거리 AOC
제품 상세 정보:
| 브랜드 이름: | Mellanox |
| 모델 번호: | MFS1S00-H020V |
| 문서: | MFS1S00-HxxxV 200Gbs-QSFP56...ns.pdf |
결제 및 배송 조건:
| 최소 주문 수량: | 1PCS |
|---|---|
| 가격: | Negotiate |
| 포장 세부 사항: | 외부 상자 |
| 배달 시간: | 목록을 기반으로 |
| 지불 조건: | 티/티 |
| 공급 능력: | 프로젝트/배치 별 공급 |
|
상세 정보 |
|||
| 유효성: | 재고 | 보증: | 1년 |
|---|---|---|---|
| 상태: | 신규 및 원본 | 기술: | 인피니본 |
| 데이터 속도: | 최대 200GB/s | 커넥터 유형: | QSFP56 |
| IBTA: | IB HDR | 조정: | 4x 50Gb/s PAM4 |
| 속도: | 최대 200GB/s | 길이: | 20m |
| 제품: | MFS1S00-H020V | ||
| 강조하다: | NVIDIA QSFP56 200Gb/s 광 케이블,Mellanox 장거리 AOC 케이블,InfiniBand HDR 200GbE 네트워크 케이블 |
||
제품 설명

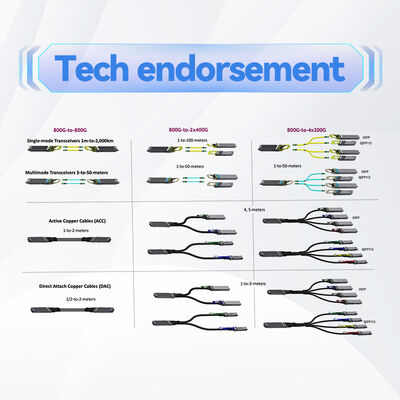

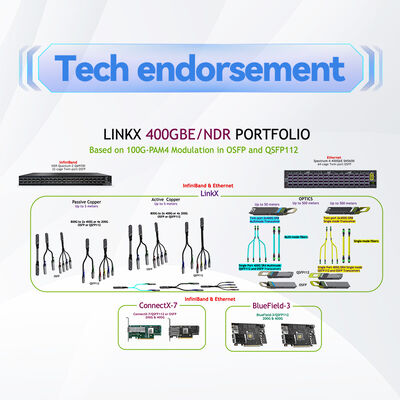

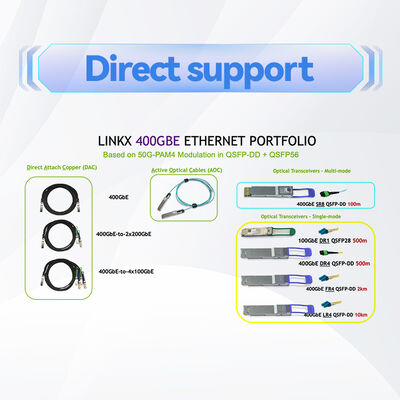

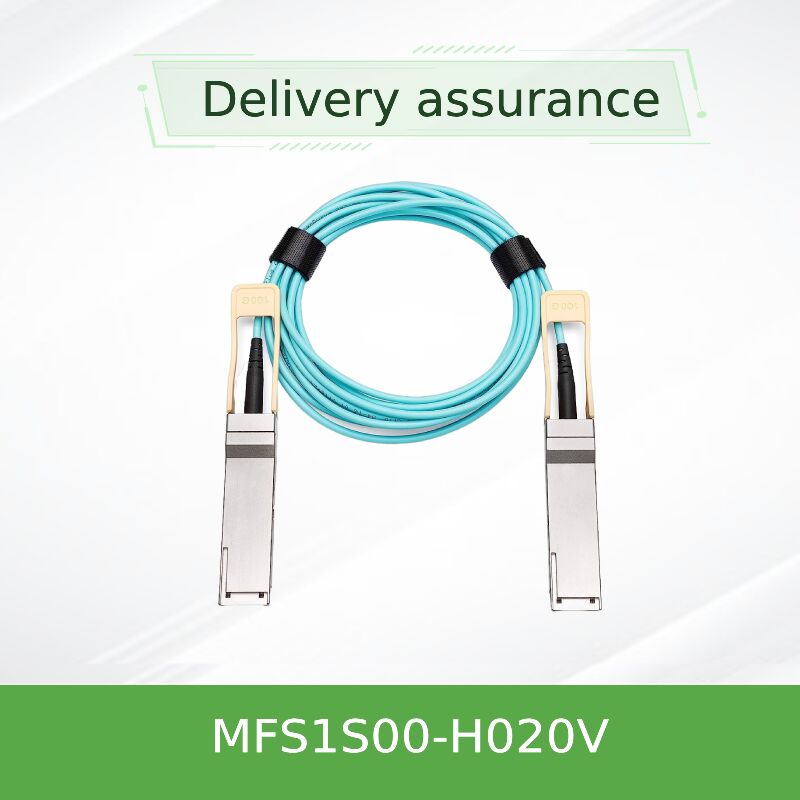

NVIDIA MFS1S00-H020V 20m QSFP56 200Gb/s 액티브 광 케이블
인피니밴드 HDR 및 200GbE 네트워크의 장거리 AOC
중요 가치 제안
이 20미터 액티브 광케이블은 데이터센터 시나리오를 위해 고 대역폭 (200Gb/s) 와 확장된 물리적 범위를 요구합니다패시브 구리 솔루션의 능력을 훨씬 뛰어넘는 거리를 안정적으로 확장하는 플러그 앤 플레이 광 연결, 신호 재생과 종합적인 건강 모니터링을 통합하여 중요한 네트워크 경로에서 흔들리지 않는 링크 안정성을 보장합니다.
- 20미터 연장 작전신호가 저하되지 않고 교차로 또는 원격 래크를 통해 장비를 안정적으로 연결하십시오.
- 통합 성능 보장:내장된 재시화와 평준화 기능으로 거리의 신호 손실을 보상합니다.
- 이중 프로토콜 유연성:고성능 인피니밴드 HDR와 표준 200 기가비트 이더넷을 모두 사용할 수 있습니다.
- 적극적인 건강 모니터링:디지털 진단기술은 링크와 부품 상태를 실시간으로 파악할 수 있습니다.
제품 개요 및 위치
NVIDIA MFS1S00-H020V는 데이터센터 내의 중간 거리를 가로질러 초고속 200Gb/s 장비를 연결하는 과제를 해결하기 위해 설계된 20미터 액티브 광케이블 (AOC) 이다.두 끝에 QSFP56 광적 트랜시버가 내장되어 있습니다., 이 장거리 InfiniBand 솔루션은 별도의 트랜시버와 광섬유 점퍼와 관련된 복잡성과 잠재적 실패 지점을 제거합니다.그것은 분산 된 조직의 스위치를 연결하거나 표준이있는 집적 스위치에 컴퓨팅 랙을 연결하는 최적의 선택입니다.네트워크 인터페이스 카드 (NIC)그리고 스위치는 10-20미터 떨어져 있습니다.

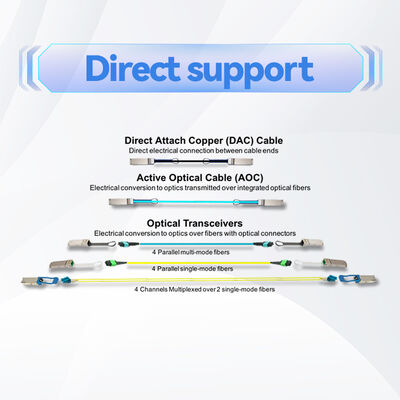

왜 이 20m AOC가 다른가
더 짧은 케이블이나 수동 솔루션과 달리, MFS1S00-H020V는 특히 "확장 중간 거리"를 위해 설계되었습니다. 비용 효율적인 수동 구리,하지만 전통적인 장거리 광학이 필요한 곳보다 짧습니다.이 액티브 디자인은 이 전체 스펀드에서 200Gb/s의 완전한 성능을 안정적으로 유지합니다.
제품 특성 정의
- 양식 요인 & 길이가:QSFP56에서 QSFP56까지, 20m 통합 케이블 집합.
- 데이터 레이트 및 변조:방향별로 4x50G PAM4 레인을 통해 200Gb/s 집계
- 프로토콜 지원:인피니밴드 HDR 200GBASE-SR4 이더넷
- 전력 특성:단일 3.3V 공급; 끝당 ~ 5.0W의 전형적인 전력.
- 운용 안정성:작동 온도: 0°C~70°C, 최소 구부리 반지름: 30mm
- 정보:전압, 온도, TX 편향 및 광 전력 (레인당 Tx & Rx) 을 위한 디지털 진단 모니터링 (DDM) 과 함께 SFF-8636 전체 관리 인터페이스.
전체 기술 사양
| 기술 매개 변수 | MFS1S00-H020V에 대한 사양 |
|---|---|
| 제조업체의 부품 번호 | MFS1S00-H020V |
| 제품 설명 | QSFP56 200Gb/s 액티브 광 케이블 집합 |
| 전체 케이블 길이가 | 20미터 |
| 명목 데이터 비율 | 초당 200 기가비트 (Gbps) |
| 지원된 네트워크 표준 | 인피니밴드 HDR (고속 데이터 전송 속도), IEEE 200GBASE-SR4 |
| 신호 변조 | PAM4 (53.125 GBaud 한 노선) |
| 커넥터 인터페이스 (두 개의 끝) | QSFP56, SFF-8665을 준수합니다. |
| 최대 설계 범위 (OM4 MMF) | 최대 100m (20m 사용) |
| 전기 전력 요구 | 3.3 VDC |
| 전형적 인 권력 소모 | 5.0 와트 (끝당, 모든 경로가 재시간으로 작동) |
| 허용되는 케이스 온도 | 0°C ~ +70°C (운영) |
| 진단 능력 | SFF-8636에 따른 전체 DDM (Temp, Volt, Tx 전력/Bias, Rx 전력) |
| 최소 정적 굽기 반지름 | 30mm |
| 핵심 준수 및 안전 | RoHS, CE, FCC, CB, cTUVus, IEC/EN 레이저 클래스 1 |
참고: 정밀한 도달 일치를 위해 3m (H003V) 에서 100m (H100V) 까지의 길이 범위에서 사용할 수 있습니다.

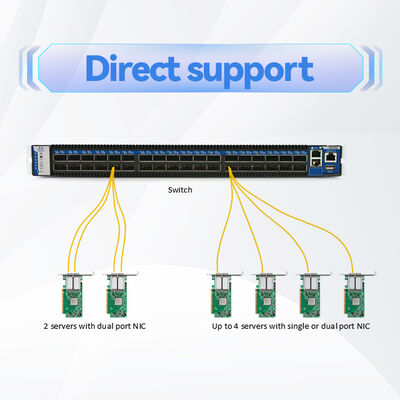

목표 배치 시나리오
- 크로스 아이스 스위치 연결:같은 데이터센터 홀의 다른 줄의 레프 스위치와 같은 레프 스위치를 연결합니다.
- 분산 컴퓨팅/저장 풀:HPC 또는 AI 클러스터 내에서 여러 래크 떨어져 있는 고성능 서버 또는 저장 배열을 연결합니다.
- 행 끝 (EoR) 아키텍처:랙에 있는 서버를 15-20미터 떨어진 중앙 EoR 스위치로 연결합니다.
- 데이터 센터 통합 프로젝트:이전 데이터센터 공간에 있는 장비들을 마이그레이션 또는 확장 단계에서 상호 연결하는 것.
- 높은 가용성 링크:연결 길이의 변수가 중요한 요소인 네트워크 조직에서 확장된 불필요한 경로를 설정합니다.
기술 관련 자주 묻는 질문
Q1: 20m 이상에서 실제 신호 손실은 얼마이며 AOC는 어떻게 보상합니까?
A: 멀티모드 섬유는 저하 (일반적으로 ~ 3 dB / km) 를 나타냅니다. 20m 이상에는 고유 손실이 최소이지만 커넥터 손실 및 모달 분산과 같은 다른 요소는 신호 눈을 저하시킬 수 있습니다.AOC는 통합된재시화 기능시계와 데이터를 적극적으로 복구하여 수신기에서 깨끗한 디지털 신호를 효과적으로 "재현"하여 이러한 장애를 극복합니다.
Q2: 이 AOC의 한쪽 끝은 QSFP56 포트, 다른 쪽은 어댑터를 통해 QSFP-DD 포트를 사용할 수 있습니까?
A: 케이블에는 QSFP56 커넥터가 고정되어 있습니다. QSFP-DD 포트에 물리적으로 연결할 수 있는 것은 그 포트가 QSFP56-to-QSFP-DD 어댑터 케이지를 사용하는 경우에만 가능합니다.호스트 장치의 QSFP-DD 포트와 AOC 사이의 전기 및 프로토콜 호환성 (200Gb/s) 은 시스템 공급 업체와 확인되어야 합니다..
Q3: 두 개의 별도의 광 송수신기와 수동 케이블을 사용하는 것과 비교하면 전력 소비가 어떻게 될까요?
A: 총 전력은 비교되거나 약간 최적화되었습니다. 전형적인 200G QSFP56 광학 송수신기는 ~3.5-4W를 소비합니다. 두 개는 7-8W를 소비하고 외부 섬유를 구동하는 스위치 ASIC 전력을 사용합니다.이 AOC는 총 ~ 10W (5W 각 끝) 를 소비합니다., 운전자를 통합하여 효율적이고 종종 에너지 효율적인 솔루션을 제공합니다.
Q4: 케이블 자켓은 오버헤드 트레이 또는 높은 바닥 아래에서 실행하기에 적합합니까?
A: 예, 케이블은 고장 트레이와 바닥 아래 환경을 포함하여 표준 데이터 센터 케이블 관리 경로에 설계된 내구적이고 유연한 자켓을 갖추고 있습니다.항상 설치 중에 최소 구부리 반지름을 준수.
Q5: DDM가 "Rx 전력 저하" 경보를 보고하면 어떻게 해야 합니까?
A: 이것은 낮은 수신 광 전력을 나타냅니다. 먼저 AOC 및 호스트 장비 두 개의 케이지에 QSFP56 커넥터를 확인하고 청소합니다.가파른 곡선이나 손상 여부를 확인경보는 연결이 실패하기 전에 조기 경고를 제공합니다. 이는 고성능 네트워크를 사용하는 네트워크에서 가동 시간을 유지하는 데 중요합니다.니크 카드.
필수 처리 및 설치 설명서
- 설치 전 검증:호스트 장비 QSFP56 케이지 및 펌웨어 지원 200Gb / s AOC를 확인합니다. 시스템 설계에서 충분한 열 및 전력 예산을 확인하십시오.
- 전기 정적 방출 (ESD) 주의 사항:케이블을 ESD 안전 방법을 사용하여 다루고, 특히 가동 장비에 설치하거나 제거 할 때.
- 경로 & 스트레인 완화:20 미터 달리기 를 위해, 긴장, 압축, 또는 단단 한 곡선 을 피 하기 위해 경로를 신중 하게 계획 하십시오. 적당한 케이블 로프 (선택적 으로 벨크로) 를 사용 하고, 연결 장치 근처 에 긴장 완화 가 제공 되는 것 을 보장 하십시오.
- 핫 플러그 절차:케이블은 핫 플러그 할 수 있습니다. 제공 된 잠금 / 당기 탭을 사용하여 커넥터를 정면으로 단단히 삽입하고 제거하십시오. 링크가 초기화되고 안정되도록 몇 초 동안 허용하십시오.
- 환경 사양:지정된 작동 온도 및 습도 범위를 준수하십시오. 케이블을 직접 습기 또는 부식 요소에 노출시키지 마십시오.
