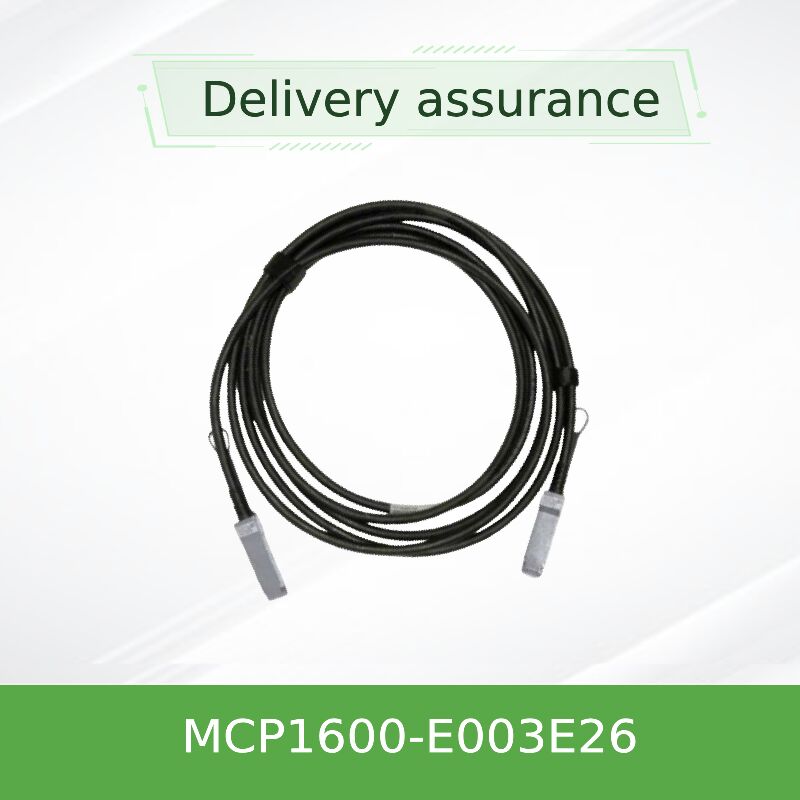

Mellanox MCP1600-E003E26 100Gb/s QSFP28 직접 연결 구리 케이블
제품 상세 정보:
| 브랜드 이름: | Mellanox |
| 모델 번호: | MCP1600-E003E26 |
| 문서: | PB_MCP1600-E0xxEyy_100Gbps_...AC.pdf |
결제 및 배송 조건:
| 최소 주문 수량: | 1PCS |
|---|---|
| 가격: | Negotiate |
| 포장 세부 사항: | 외부 상자 |
| 배달 시간: | 목록을 기반으로 |
| 지불 조건: | 티/티 |
| 공급 능력: | 프로젝트/배치 별 공급 |
|
상세 정보 |
|||
| 유효성: | 재고 | 보증: | 1년 |
|---|---|---|---|
| 상태: | 신규 및 원본 | 기술: | 인피니본 |
| 유형: | Mellanox AOC 케이블 | 케이블 길이: | 3 미터 |
| 이름: | Mellanox DAC 케이블 MCP1600-E003E26 IB EDR 100Gb/s 4x 25G-NRZ QSFP28 LSZH 3m 26AWG Infiniband 네트워크 케이블 | 예어: | Mellanox DAC 케이블 |
| 강조하다: | Mellanox 100Gb/s QSFP28 케이블,보증이 있는 직접 연결 구리 케이블,Mellanox MCP1600-E003E26 DAC 케이블 |
||
제품 설명
멜라녹스 MCP1600-E003E26 100Gb/s QSFP28 직결 구리 케이블
높은 성능의 수동 직접 연결 구리 (DAC) 케이블은 100Gb/s InfiniBand EDR 및 이더넷 애플리케이션을 위해 설계되어 데이터 센터 환경에 안정적이고 낮은 지연 시간을 제공하는 연결을 제공합니다.
주요 특징
- 고속 데이터 전송 속도:최대 100 Gb/s (4x25 Gb/s 전선) 의 집계 데이터 속도를 지원합니다.
- 수동 및 에너지 효율:신호 재시간을 요구하지 않고 0.1W 이하의 소비
- 핫 플러그:시스템 끄지 않고 안전하게 삽입 및 제거
- 우수한 신호 무결성:멜라노크스 시스템에서 비트 오류율 (BER) 10−15보다 낫다
- 지속가능하고 친환경적:LSZH 자켓 및 납, 하로겐이 없는 PCB
- 종합 관리:SFF-8636을 준수하는 I2C 인터페이스와 통합된 EEPROM
기술 및 표준
SFF-8685 (QSFP28 형식 인자) 및 SFF-8636 (관리) 에 적합합니다.100Gb/s 인피니밴드 EDR 및 100GbE 이더넷 프로토콜을 위해 설계되었으며 최적의 신호 무결성을 위해 제어된 100Ω 차원 임피던스.
적용 시나리오
고성능 컴퓨팅, 기업 데이터 센터, 클라우드 인프라 및 스토리지 영역 네트워크에 이상적입니다.
- 윗부분의 스위치와 잎 또는 척추 스위치를 상호 연결하는 장치
- Mellanox ConnectX-4/5 어댑터로 EDR 스위치에 서버를 연결
- 인공지능과 기계 학습을 위한 대역폭 클러스터 구축
- 인접한 래크 내에서 또는 래크 사이의 단거리 연결을 구축
사양
| 매개 변수 | 사양 |
|---|---|
| 모델 / 별명 | MCP1600-E003E26 (mq9700) |
| 인터페이스 / 형태 요소 | QSFP28에서 QSFP28 |
| 데이터 비율 | 100 Gb/s (4x25 Gb/s) |
| 케이블 종류 | 수동 직결 구리 (DAC) |
| 길이 | 3미터 |
| 와이어 가이드 (AWG) | 26 AWG |
| 작동 온도 | 0°C ~ 70°C |
| 전력 소비 | < 0.1W |
| 호환성 | 인피니밴드 EDR, 100GbE; 멜라녹스 스위치 및 어댑터 |
제품군
| 부문 번호 | 길이 | AWG | 케이블 직경 |
|---|---|---|---|
| MCP1600-E00AE30 | 0.5m | 30 | 7.1mm |
| MCP1600-E001E30 | 1m | 30 | 7.1mm |
| MCP1600-E01AE30 | 1.5m | 30 | 7.1mm |
| MCP1600-E002E30 | 2m | 30 | 7.1mm |
| MCP1600-E003E26 | 3m | 26 | 9.4mm |
| MCP1600-E004E26 | 4m | 26 | 9.4mm |
| MCP1600-E005E26 | 5m | 26 | 9.4mm |
장점
- 비용 절감:항구별 인수 가격은 낮습니다.
- 에너지 효율:거의 0의 전력 소모가 OPEX를 감소시킵니다.
- 낮은 지연:수동 전송은 최소 신호 지연을 보장합니다.
- 견고함과 단순함:섬세한 광학이 없고, 더 쉽게 배치됩니다.
- 보장된 성능:엄격 한 검사 는 신뢰성 을 보장 한다
서비스 및 지원
지원1년 제한된 하드웨어 보증종합적인 지원 서비스와 함께:
- 빠른 배송:급속한 채용을 위한 대규모 재고
- 24/7 기술 컨설팅통합을 위한 전문가 지원
- 글로벌 공급망:정품 제품의 일관성 있는 사용성
자주 묻는 질문
Q: 이 케이블은 멜라녹스가 아닌 스위치와 호환되는가요?
A: Mellanox 장비와 최적의 성능을 위해 설계되었지만 다른 공급업체의 호환성 포트와 작동 할 수 있습니다. Mellanox 시스템에서만 완전한 기능이 보장됩니다.
질문: 이 수동 DAC의 최대 신뢰성 거리는 무엇일까요?
A: 3m 모델은 랙 내 및 인접 랙 연결에 신뢰할 수 있습니다. 더 긴 거리에 대해 활성 광학 솔루션이 권장됩니다.
Q: 케이블에는 드라이버나 소프트웨어 구성이 필요합니까?
A: 아닙니다. 그것은 EEPROM을 통해 자동으로 구성되는 플러그 앤 플레이 수동 구성 요소입니다.
MQ9700이라는 별명이 무슨 뜻일까요?
A: mq9700는 이 특정 3m Mellanox QSFP28 DAC 케이블에 사용되는 대체 제품 식별자입니다.
처리 지침
- 굽기 반지름:최소 단회전 반지름 ≥47mm 및 반복전전 반지름 ≥94mm을 유지합니다.
- 운영 환경:0°C ~ 70°C, 5~85% 상대 습도 가 condense 되지 않는
- 전기 정적 방출 (ESD):표준 ESD 예방 조치로 취급
- 호환성 검증:구매 전에 스위치/네트워크 카드 포트 호환성을 확인
- 설치:완전 삽입 및 안전한 잠금 연결을 보장
