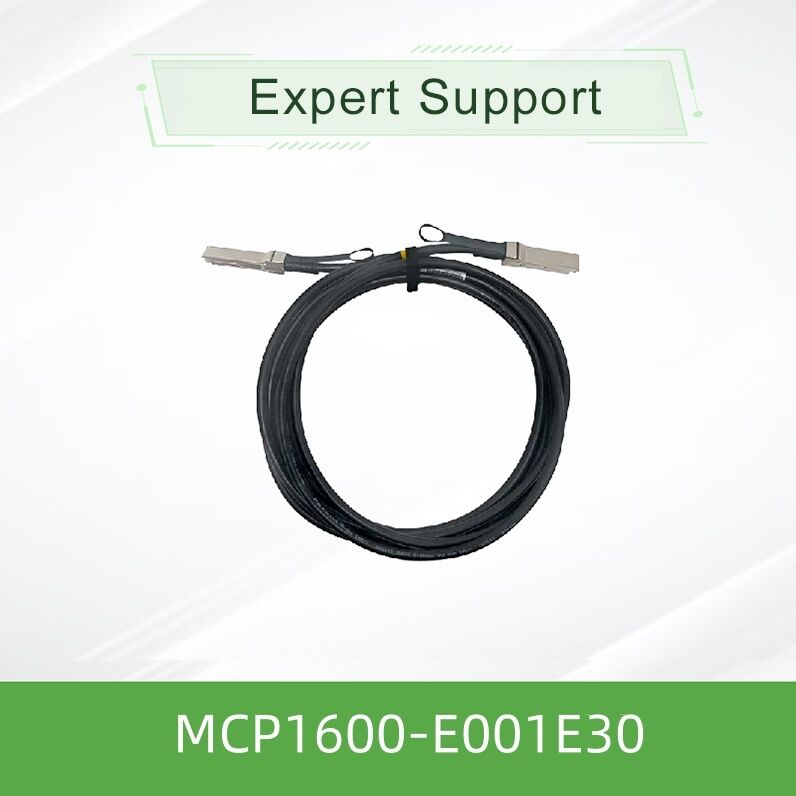

Mellanox MCP1600-E001E30 100Gb/s QSFP28 직접 연결 구리 케이블
제품 상세 정보:
| 브랜드 이름: | Mellanox |
| 모델 번호: | MCP1600-E001E30 |
| 문서: | PB_MCP1600-E0xxEyy_100Gbps_...AC.pdf |
결제 및 배송 조건:
| 최소 주문 수량: | 1PCS |
|---|---|
| 가격: | Negotiate |
| 포장 세부 사항: | 외부 상자 |
| 배달 시간: | 목록을 기반으로 |
| 지불 조건: | 티/티 |
| 공급 능력: | 프로젝트/배치 별 공급 |
|
상세 정보 |
|||
| 유효성: | 재고 | 보증: | 1년 |
|---|---|---|---|
| 상태: | 신규 및 원본 | 기술: | 인피니본 |
| 유형: | Mellanox AOC 케이블 | 케이블 길이: | 3 미터 |
| 이름: | Mellanox DAC 케이블 MCP1600-E003E26 IB EDR 100Gb/s 4x 25G-NRZ QSFP28 LSZH 3m 26AWG Infiniband 네트워크 케이블 | 예어: | Mellanox DAC 케이블 |
| 강조하다: | Mellanox 100Gb/s QSFP28 케이블,Mellanox 직접 연결 구리 케이블,QSFP28 DAC 케이블 (보증 포함) |
||
제품 설명
멜라녹스 MCP1600-E001E30 100Gb/s QSFP28 직결 구리 케이블
제품 개요
멜라녹스 MCP1600-E001E30는 초당 100 기가 비트 데이터 전송을 위해 설계된 프리미엄 수동 직접 연결 구리 (DAC) 상호 연결 케이블입니다.이 필수 네트워크 하드웨어 구성 요소는 신뢰할 수 있는, 고성능 컴퓨팅 및 데이터 센터 환경을위한 낮은 지연 링크, 매우 짧은 거리에 광 모듈에 대한 비용 최적의 대체로 작용합니다.
특히 랙 수준의 연결을 위해 설계된 이 케이블은 신뢰할 수 있는 포트-투-포트 통신을 필요로 하는 고속 네트워크 카드 설정에 필수적인 액세서리입니다.검증 된 mq9700 가족에서이 모델은 고품질 30 미국 와이어 가이드 (AWG) 전도자를 사용하여 1 미터 도달을 제공합니다..
주요 특징
- 초고 대역폭:4개의 독립적인 25Gb/s 채널을 통해 100Gb/s의 총 대역폭을 제공합니다.
- 최소 전력 소모량:수동 작동은 전력 소비가 0.1 와트 이하로 유지되도록 보장합니다.
- 향상된 안전 설계:LSZH (Low Smoke Zero Halogen) 재질로 만들어졌습니다.
- 라이브 삽입 가능:뜨거운 플러그 가능한 설계로 네트워크 서비스를 방해하지 않고 설치 할 수 있습니다.
- 우수한 신뢰성:1x10-15 이상의 비트 오류 비율 (BER) 를 달성합니다.
- 지능형 관리:호스트가 읽을 수 있는 EEPROM은 중요한 제품 정보를 저장합니다.
기술 및 표준 준수
The cable employs sophisticated passive twin-axial copper technology and is manufactured in full compliance with critical industry specifications including SFF-8665 for the QSFP28 form factor and SFF-8636 for management interface또한 환경 책임에 대한 RoHS 지침을 준수합니다.
사양
| 매개 변수 | 사양 |
|---|---|
| 제품 모델 | MCP1600-E001E30 |
| 집계 데이터 비율 | 100Gb/s |
| 커넥터 타입 | QSFP28 (두 개의 끝) |
| 케이블 길이 | 10.0m |
| 선도기 가이드 | 30 AWG |
| 일반적인 전력 사용 | < 0.1 와트 |
| 작동 온도 범위 | 0°C ~ +70°C (사례) |
케이블 가족 개요
| 부문 번호 | 길이 | AWG | 주요 사용 사례 |
|---|---|---|---|
| MCP1600-E001E30 | 10.0m | 30 | 표준 랙 상호 연결 |
| MCP1600-E00AE30 | 0.5m | 30 | 초단형 차체 내부 |
| MCP1600-E01AE30 | 1.5m | 30 | 확장된 래크 |
| MCP1600-E002E30 | 20.0m | 30 | 인접한 래크 상단 |
| MCP1600-E02AE26 | 2.5m | 26 | 랙과 랙 |
자주 묻는 질문
Q1: 이 케이블을 인피니밴드 대신 이더넷으로 사용할 수 있나요?
네, 인피니밴드 EDR에 최적화됐지만QSFP28 DAC 케이블은 물리적 계층에서 프로토콜 무능하며 스위치와 네트워크 카드 호환성이 확인되는 100 Gigabit Ethernet (100GbE) 애플리케이션에 일반적으로 사용됩니다..
Q2: 이 시리즈의 30AWG와 26AWG의 차이는 무엇입니까?
AWG (American Wire Gauge) 는 전도자의 두께를 나타냅니다. 더 낮은 숫자는 더 두꺼운 와이어를 의미합니다 (26AWG는 30AWG보다 두껍습니다). 더 두꺼운 26AWG 케이블은 거리에 따라 더 적은 신호 손실을 제공합니다.더 얇은 30AWG 케이블은 랙 내의 좁은 공간에 더 많은 유연성을 제공합니다..
Q3: 이 케이블의 최대 수가 스위치 하나에 사용할 수 있나요?
이 제한은 스위치의 전력 예산과 QSFP28 포트의 열 설계에 의해 조절됩니다. 수동 DAC 케이블이 최소한의 전력을 소비하기 때문에,일반적으로 활성 광 모듈에 비해 가능한 가장 높은 포트 밀도를 허용합니다..
중요 한 예방 조치
- 굽기 제한:최소 곡선 반지름 사양을 준수합니다: 단일 곡선에 35.5mm 및 반복 곡선에 71mm
- 환경 조건:지정된 온도 (0°C ~ 70°C) 및 습도 (5% ~ 85% 비 응축) 범위 내에서 작동합니다.
- 신체적 취급:부딪치거나 찌르거나 과도한 팽창 가중 을 가하는 것 을 피하라
- 시스템 호환성:장비의 하드웨어 호환성 목록과 호환성을 확인
- 정전기 보호:커넥터를 조작할 때 ESD 보호 기능을 사용
