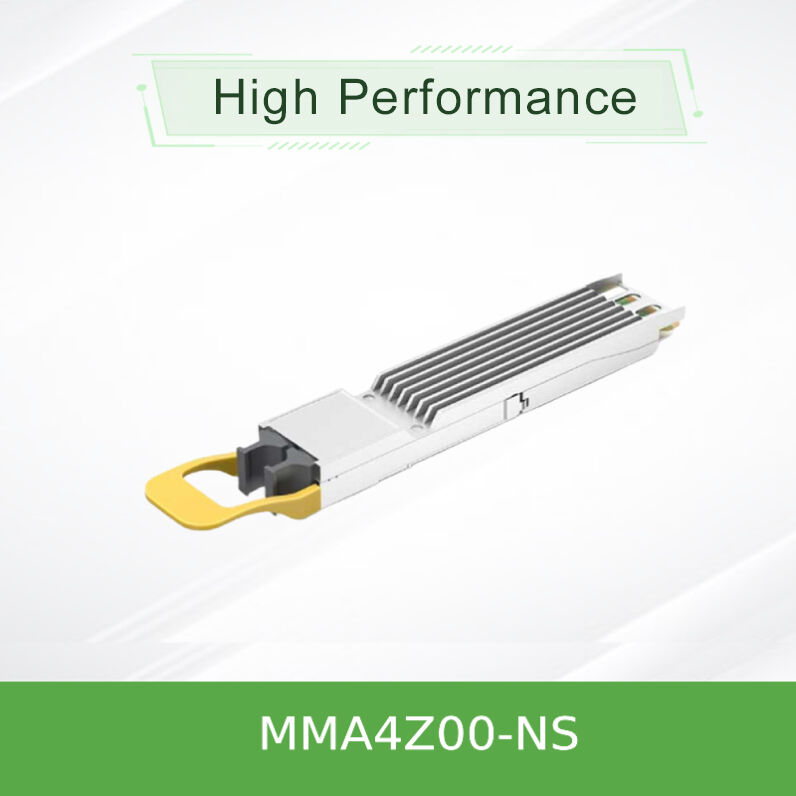

MMA4Z00-NS 멜라녹스 광 수신기 호환성 800G 2xSR4 OSFP PAM4 850nm 50m
제품 상세 정보:
| 브랜드 이름: | Mellanox |
| 모델 번호: | 멜라녹스 광 전송부 MMA4Z00-NS |
| 문서: | MMA4Z00-NS.pdf |
결제 및 배송 조건:
| 최소 주문 수량: | 1PCS |
|---|---|
| 가격: | Negotiate |
| 포장 세부 사항: | 외부 상자 |
| 배달 시간: | 목록을 기반으로 |
| 지불 조건: | 티/티 |
| 공급 능력: | 프로젝트/배치 별 공급 |
|
상세 정보 |
|||
| 상태: | 신규 및 원본 | 유효성: | 재고 |
|---|---|---|---|
| 기술: | 인피니본 및 이더넷 | 최대 속도: | 800GB/s |
| 길이: | 50m | 온도 범위: | 0 ° C ~ +70 ° C |
| 이름: | Mellanox 광학 트랜시버 MMA4Z00-NS 호환 800G 2XSR4 OSFP PAM4 850NM 50M Infiniband NDR 트랜시버 모듈 | 핵심 단어: | Mellanox 광학 송수신기 |
| 강조하다: | Mellanox OSFP 광 트랜시버 800G,MMA4Z00-NS 트랜시버 2xSR4 PAM4,Mellanox 850nm 트랜시버 (보증 포함) |
||
제품 설명
NVIDIA MMA4Z00-NS 800Gb/s OSFP 트윈 포트 SR8 광 트랜시버는 차세대 AI 및 HPC 데이터 센터를 위한 확실한 고밀도, 고대역폭 네트워크 카드 솔루션을 제공합니다.
MMA4Z00-NS는 단순한 네트워크 카드가 아닙니다. 이는 밀도와 효율성의 획기적인 발전입니다. 두 개의 독립적인 400Gb/s NDR 트랜시버 엔진을 단일 OSFP 폼 팩터에 담아 mq9700 플랫폼과 같은 스위치의 포트 밀도를 효과적으로 두 배로 늘립니다. 이를 통해 32슬롯 섀시에서 400G 포트 64개를 활성화하여 랙 공간과 케이블링 복잡성을 대폭 줄이는 동시에 InfiniBand 및 이더넷 프로토콜을 자동으로 지원합니다.
- 이중 프로토콜 지원:호스트 스위치를 기반으로 InfiniBand 또는 이더넷 펌웨어를 자동으로 활성화합니다.
- 고밀도:하나의 OSFP 슬롯에 2개의 400G 포트가 있어 스위치 전면판 활용도가 극대화됩니다.
- 성능:8개의 VCSEL 기반 채널을 통해 레인당 100G-PAM4 변조를 사용하는 800G 집계(2x400G)
- 도달하다:OM4 다중 모드 광섬유에서 최대 50미터, OM3에서 30미터(패치 패널 2개 포함)
- 전력 효율성:최대 소비전력 17W, 저전력 절전 모드 2.0W
- 핫플러그 가능:OSFP MSA 및 CMIS 4.0 관리 표준을 완벽하게 준수합니다.
- 유연한 연결성:400G 또는 200G 링크 구성을 위한 직선 및 1:2 스플리터 광섬유 케이블을 모두 지원합니다.
- 폼 팩터 및 관리:OSFP MSA 사양 개정판 1.12 및 공통 관리 인터페이스 사양(CMIS) 4.0을 준수합니다.
- 조정:전기 및 광학 레인당 100Gbaud PAM4(펄스 진폭 변조 4레벨)
- 광학 엔진:다중 모드 전송을 위한 850nm VCSEL(Vertical-Cavity Surface-Emitting Laser) 어레이
- 커넥터:트윈 포트 설계에 맞는 듀얼 MPO-12/APC(Angled Physical Contact) 커넥터의 특허받은 수직 방향으로 역반사를 최소화합니다.
- 진단:온도, 전압, TX 바이어스 및 레인당 광 전력을 실시간 모니터링하기 위한 포괄적인 디지털 진단 모니터링(DDM)
트랜시버는 정교한 전기광학 변환기로 작동합니다. 호스트 측(예: mq9700 스위치)에서는 100G-PAM4 전기 신호의 8개 레인을 수신합니다. 내부적으로 두 개의 동일한 트랜시버 엔진이 각각 4개의 레인을 처리합니다.
프로세스 흐름:전기 입력(PAM4) → 드라이버 및 레이저 어레이(E/O 변환) → 850nm 광을 다중 모드 광섬유로 → 원격 수신기(O/E 변환) → 전기 신호 출력.
2개의 광 포트는 각각 12개의 파이버 MPO 커넥터를 사용하지만 8개의 파이버(전송용 4개, 수신용 4개)만 활성화합니다. 두 개의 트랜시버를 직접 연결하려면 내부적으로 Tx 및 Rx 파이버 쌍을 교환하여 송신기와 수신기를 올바르게 정렬하는 Type-B 크로스오버 파이버 케이블이 필요합니다.

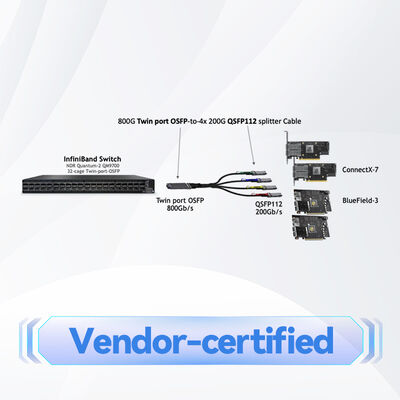

- 스위치 간 상호 연결:두 개의 스위치 사이에 800G 링크를 생성하거나 두 개의 독립적인 400G 링크를 생성하여 스위치를 분리합니다.
- 고밀도 서버 연결:여러 NVIDIA ConnectX-7 어댑터 및/또는 BlueField-3 DPU에 스위치 연결
- AI/GPU 클러스터 패브릭:NVIDIA DGX H100 시스템 및 InfiniBand를 통한 GPU 간 통신을 위한 낮은 대기 시간, 고대역폭 네트워크 구축에 이상적입니다.
- 통합 데이터 센터 스파인-리프:이더넷 패브릭의 집계 및 코어 레이어에서 대역폭 밀도를 극대화합니다.
| 기인하다 | 사양 |
|---|---|
| 제품 모델 | MMA4Z00-NS(핀 탑) |
| 폼 팩터 | OSFP 트윈 포트 |
| 집계 데이터 속도 | 800Gb/s(400Gb/s 2개) |
| 조정 | 레인당 100G-PAM4 |
| 광학 파장 | 850nm VCSEL |
| 최대 섬유 도달 범위(OM4) | 50미터 |
| 커넥터 유형 | 2 x MPO-12/APC |
| 프로토콜 지원 | NDR InfiniBand / 400Gb 이더넷 |
| 전력 소비(최대) | 17와트 |
| 저전력 모드 | < 2.0와트 |
| 공급 전압 | 3.3V ±5% |
| 작동 케이스 온도 | 0°C ~ +70°C |
| 레이저 안전 수업 | 클래스 1M |
| 호환 플랫폼 | NVIDIA Quantum-2, Spectrum-4 스위치(mq9700 시리즈) |
- 비교할 수 없는 포트 밀도:단일 포트 트랜시버에 비해 스위치 섀시당 유효 400G 포트 수를 두 배로 늘려 뛰어난 CapEx 및 랙 공간 효율성을 제공합니다.
- 프로토콜 민첩성:단일 SKU는 InfiniBand 및 이더넷 환경을 모두 지원하여 재고를 단순화하고 미래 보장형 유연성을 제공합니다.
- 지능형 전원 관리:200G 링크용 스플리터 케이블과 함께 사용하면 자동으로 상대방 네트워크 카드에 신호를 보내 전력을 8W에서 5.5W로 줄여 전체 시스템 에너지 사용을 최적화합니다.
- NVIDIA 엔드투엔드 최적화:NVIDIA 생태계 내에서 엄격한 테스트와 검증을 거쳐 성능과 신뢰성을 보장합니다.
- 향상된 냉각 설계:핀 상단 쉘은 고밀도 공냉식 스위치 환경에서 최적의 열 성능을 위해 특별히 설계되었습니다.
당사는 10년 간의 경험과 강력한 기술 팀을 바탕으로 이 솔루션과 기타 프리미엄 네트워크 카드 솔루션에 대한 포괄적인 지원을 제공합니다.
- 보증:표준 제조업체 보증이 적용됩니다. 확장된 지원 옵션 사용 가능
- 유효성:즉시 배송 가능한 재고 보유, 대량 주문 지원
- 기술 지원:연중무휴 고객 상담 및 판매 후 기술 지원
- 통합 서비스:NVIDIA 및 다중 공급업체 네트워크 환경 내 배포에 대한 전문가 지침
- 글로벌 물류:정확한 배송 추적으로 안정적인 배송
호환성:호스트 스위치 호환성을 확인하십시오(예: mq9700 시리즈). NVIDIA가 권장하는 OSFP 케이지에만 사용하세요.
섬유 유형:OM3 또는 OM4 다중 모드 광섬유를 사용하십시오. 트랜시버 간 직접 링크용 Type-B 크로스오버 케이블을 사용하여 광섬유 극성이 올바른지 확인하십시오.
손질:연결되지 않은 경우 항상 광학 포트에 보호용 먼지 캡을 보관하십시오. 링크 오류의 주요 원인인 오염을 방지하려면 삽입하기 전에 승인된 도구로 MPO 커넥터를 청소하십시오. 취급 시 ESD(정전기 방전) 주의 사항을 준수하십시오.
환경:지정된 케이스 온도 범위(0°C~70°C) 내에서 사용하십시오. 핀 탑 버전의 경우 스위치에 적절한 공기 흐름이 있는지 확인하십시오.
레이저 안전:Class 1M 레이저 제품입니다. 열린 광학 조리개를 응시하거나 광학 기기를 사용하여 광선을 보지 마십시오.
전원 시퀀싱:모듈은 핫 플러그 가능하지만 손상을 방지하려면 호스트 시스템 전원 및 접지가 사양을 충족하는지 확인하십시오.
