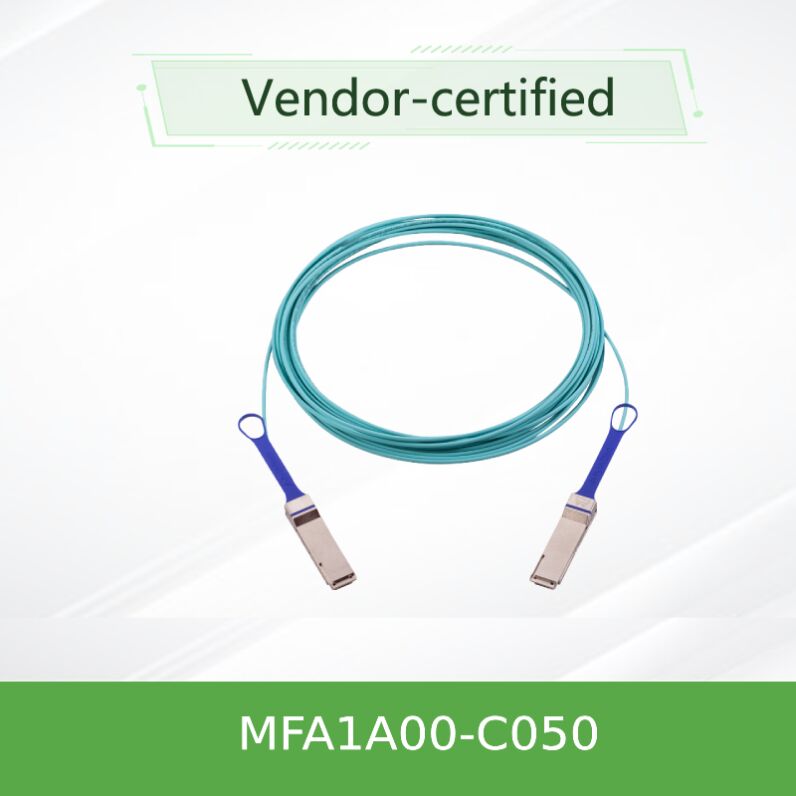

NVIDIA Mellanox MFA1A00-C050 100Gb/s QSFP28 액티브 광 케이블 (AOC)

제품 모델:MFA1A00-C050인터페이스:QSFP28입니다.데이터 속도:최대 100Gb/s입니다.케이블 길이:50미터

1제품 개요

NVIDIA® Mellanox MFA1A00-C050는 고속액티브 옵틱 케이블 (AOC)100 Gigabit Ethernet (100GbE) 및 InfiniBand EDR 환경을 위해 설계되었습니다. 이 솔루션은 강력한 케이블 집합체에 VCSEL 기반 광 수신기를 통합합니다.별도의 광 모듈과 패치 케이블의 필요성을 제거하는.MFA1A00-C050이 모델은 특히 50 미터의 범위를 제공하며, 래크 내와 데이터 센터의 통로를 가로질러 중간 거리에 이상적입니다.네트워크 카드이 제품은 또한 위명으로도 알려져 있습니다. 이 제품에는 더 많은 신호가 있습니다.mq9700특정 시장 세그먼트와 구성에서

2주요 특징

• 데이터 속도:최대 100 Gb/s의 총 대역폭 (4x 25.78 Gb/s 레인) 을 지원합니다.
• 형식 요소:표준 QSFP28 (Quad Small Form-factor Pluggable 28) 양쪽 끝에서
• 범위:OM3/OM4 멀티 모드 섬유 (MMF) 상에서 최대 50m의 효과적인 전송 거리가 있습니다.
• 에너지 효율:끝당 2.2W의 전형적인 전력 소모 (재시작이 활성화된 상태)
• 핫 플러그:전기 시스템 삽입/부착을 위한 핫 플러그 가용성 사양을 완전히 준수합니다.
• 디지털 진단:온도, 전압, 광전력 및 편향 전류의 실시간 모니터링을 위한 SFF-8636을 준수하는 포괄적인 DDM.
• 신체적 견고성내구성 있는 LSZH (Low Smoke Zero Halogen) 케이블 자켓, 최소 굽기 반지름 30mm

3핵심 기술 및 표준

이 AOC는 진보된VCSEL (직면 하위 표면 발광 레이저)고속, 신뢰할 수 있는 광학 전송을 위한 기술입니다. 광범위한 호환성을 보장하기 위해 산업 표준을 엄격히 준수합니다.

• 전기 인터페이스:QSFP28에 대한 SFF-8665을 준수합니다.
• 관리 인터페이스:SFF-8636 I2C 기반 디지털 진단 및 제어
• 프로토콜 지원:100GBASE-SR4 이더넷 (IEEE 802.3bm) 및 InfiniBand EDR
• 신호 무결성:각 노선별로 선택 가능한 재시간, 프로그래밍 가능한 송신기 입력 평형 및 다양한 조건에서 최적의 성능을 위해 수신기 출력 사전 강조를 포함합니다.

4어떻게 작동하는지

MFA1A00-C050는 통합 된 전기 광 변환 시스템으로 작동합니다. 전기 측면에서는 QSFP28 커넥터가 호스트로부터 4 개의 고속 전기 경로를 수신합니다.네트워크 카드또는 스위치 포트. 연결 장치 하우스 내에 통합된 드라이버 칩과 VCSEL 배열이 이러한 전기 신호를 광 신호로 변환합니다.이 신호는 케이블 안에 캡슐화 된 4개의 병렬 멀티 모드 섬유를 통해 전송됩니다.수신단에서는 다른 집합된 광탐지기가 광 신호를 연결된 장치의 전기 신호로 다시 변환합니다.이 모든 것 하나 디자인 내부에서 신호 변환을 처리함으로써 링크를 단순화, 플러그 앤 플레이 고속 연결을 제공하여 호스트 시스템에 투명합니다NIC 카드연장기

5응용 시나리오

• 데이터센터 상호 연결:톱 오브 랙 (ToR) 에서 잎/스피인 스위치 연결, 클러스터 내부 네트워크
• 고성능 컴퓨팅 (HPC):슈퍼컴퓨터와 연구 클러스터용 인피니밴드 EDR 직물
• 엔터프라이즈 네트워크 코어100GbE의 처리량을 필요로 하는 집계 및 코어 스위치 상호 연결.
• 클라우드 인프라:클라우드 서버 래크 내부와 그 사이의 대역폭 연결
• 저장 영역 네트워크 (SAN):고속 네트워크에 저장장치를 연결합니다.

6기술 사양 및 선택 가이드

빠른 선택 참조 ( 부분 목록):

7경쟁적 장점

• 수피어리치 대 DAC:50m의 신뢰할 수 있는 링크를 제공하며, 신호 저하 없이 직접 연결 구리 (DAC) 케이블의 실제 거리 한도를 훨씬 초과합니다.
• 통합 단순화:별도의 트랜시버와 광섬유 패치 케이블과 관련된 복잡성과 고장점을 제거하여 전체 소유 비용을 줄입니다.
• 증강 진단:패시브 케이블에 비해 시스템 건강 모니터링을 더 포괄적으로 제공하며 능동적 인 유지 보수 및 신속한 고장 격리네트워크 카드환경
• 가벼운 & 유연한:동등한 구리 솔루션보다 훨씬 가볍고 관리 가능하며, 공류를 개선하고 밀집한 래크에서 케이블 관리를 용이하게합니다.
• 미래 투자가:두 주요 100G 프로토콜 (이더넷 및 인피니밴드) 과 호환성은 인프라 투자를 보호합니다.mq9700시리즈 가족.

8지원 및 서비스

우리는 NVIDIA Mellanox와 같은 업계 리더와 우리의 제품과 파트너십을 지지합니다.MFA1A00-C050또는 관련NIC 카드우리로부터, 당신은:

• 보증:NVIDIA가 제공하는 제조업체의 완전한 보증 보장.
• 사용 가능:의MFA1A00-C050그리고 다른 변종은 일반적으로 빠른 배송을 위해 재고에서 제공됩니다.
• 기술 지원:판매 전 컨설팅과 판매 후 통합 지원을 위해 내부 기술 팀에 액세스합니다.
• 글로벌 물류:국제 주문에 대한 신뢰할 수 있는 배송 및 통관 지원.

9자주 묻는 질문

10중요한 예방책

• 굽기 반지름:설치 또는 작동 중 내부 섬유가 손상되는 것을 방지하기 위해 케이블을 최소 30mm의 굽기 반지름 이하로 구부리지 마십시오.
• ESD 보호:QSFP28 커넥터를 조심스럽게 다루고 적절한 ESD 손목띠와 장비를 사용하여 정전 전류 충전 손상을 방지하십시오.
• 환경 조건:지정된 온도 (0°C ~ 70°C 작동, -40°C ~ 85°C 저장) 및 습도 범위 (5% ~ 85% 비 응축) 내에서 작동하고 보관하십시오.
• 호환성:특정 호스트 장치 (스위치,네트워크 카드, 서버) 를 구매하기 전에 사용해야 합니다. 모든 장치가 재시화와 같은 모든 고급 기능을 지원하지는 않습니다.
• 레이저 안전:이 제품은 IEC 60825-1에 따라 1급 레이저 제품으로 분류됩니다. 정상적인 작동 조건 하에서는 안전합니다. 해체하지 마십시오.
• EMC/규제:FCC 클래스 A, CE, RoHS 및 상업용 환경의 다른 관련 규정을 준수합니다.
