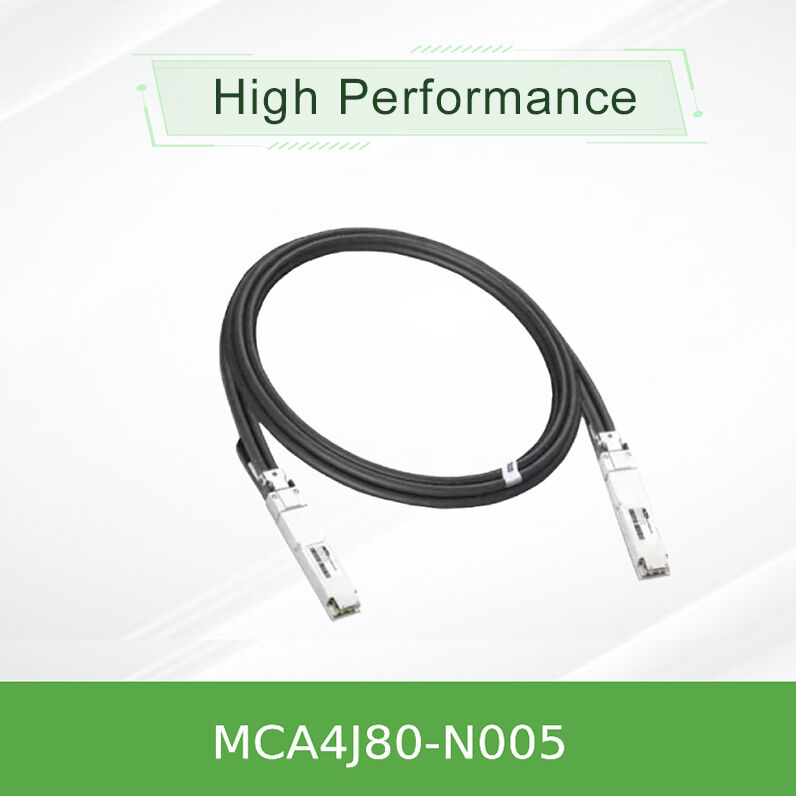

Mellanox NVIDIA MCA4J80-N005 800Gb/s 트윈 포트 OSFP 액티브 구리 케이블 5m ACC for NDR InfiniBand

NVIDIA MCA4J80-N005 800Gb/s 듀얼 포트 OSFP 액티브 구리 케이블 (ACC)

NDR InfiniBand 및 400G 이더넷용 고성능 5미터 액티브 구리 케이블 — 듀얼 포트 OSFP에서 2x OSFP 연결까지 800Gb/s 총 대역폭을 제공하며 초저 지연 시간과 엔드당 1.5W의 전력 소비를 자랑합니다.

• 800Gb/s 듀얼 포트 OSFP 대 2x400Gb/s OSFP (브레이크아웃) 액티브 구리 케이블
• 엔드당 100G-PAM4 변조 8개 채널 기반
• 26AWG 도체와 통합 이퀄라이저 IC를 사용한 5미터 도달 거리
• 전력 소비: 엔드당 최대 1.5W | 작동 케이스 온도 0°C ~ +70°C
• 핫 플러그 가능, RoHS 준수, LSZH 재킷, SFF-8636 관리 인터페이스

특징

• 800Gb/s 처리량: 전체 NDR InfiniBand 또는 400G 이더넷(2x400G 브레이크아웃)을 지원하는 듀얼 포트 OSFP 설계.
• 액티브 구리 기술: 통합 이퀄라이저 IC가 5m까지 도달 거리를 확장하면서 초저 지연 시간과 1.5W 전력을 유지합니다.
• 프로토콜 무관: 펌웨어가 InfiniBand 또는 이더넷을 자동 감지합니다. Quantum-2 및 Spectrum-4 스위치와 함께 작동합니다.
• 최적화된 신호 무결성: 각 길이는 노이즈 및 후방 반사를 줄이기 위해 조정되었습니다. 5m 변형의 경우 26AWG.
• 엄격한 생산 테스트: 즉시 사용 가능한 신뢰성과 성능을 보장합니다.

기술 및 표준

MCA4J80-N005는 OSFP MSA Rev. 1.12를 기반으로 하며 100G-PAM4 변조 8개 채널을 사용합니다. 각 엔드에 액티브 이퀄라이저 IC를 통합하여 신호를 사전 강조하여 패시브 DAC보다 더 긴 도달 거리를 가능하게 합니다. EEPROM은 I²C(SFF-8636)를 통해 제품 식별을 제공합니다. InfiniBand NDR 및 400GbE를 모두 지원하며 자동 프로토콜 감지 기능을 갖추고 있습니다. RoHS, LSZH 및 HF(할로겐 프리) PCB 요구 사항을 준수합니다.

작동 원리: 액티브 구리 이퀄라이제이션

패시브 DAC 케이블과 달리 MCA4J80-N005는 각 OSFP 커넥터 내부에 저전력 이퀄라이저 IC를 통합합니다. 이 IC는 더 긴 구리 경로에서 고주파 신호 손실을 보상합니다. 5m 모델의 경우 더 두꺼운 26AWG 와이어를 사용하여 저항을 줄이고 이퀄라이저가 송신기 및 수신기 양쪽 끝에서 100G-PAM4 아이 다이어그램을 재구성합니다. 결과적으로 훨씬 짧은 케이블처럼 전기적으로 작동하는 링크가 되어 사양보다 훨씬 낮은 BER로 800Gb/s를 달성하면서 엔드당 1.5W만 소비합니다.

애플리케이션 및 배포

• Quantum-2 스위치 간 연결: 최대 5m 떨어진 두 개의 800Gb/s InfiniBand 스위치를 연결합니다.
• 스위치 대 DGX H100: Quantum-2 ToR 스위치를 NVIDIA DGX H100 시스템(플랫/핀형 변형 가능)에 연결하는 데 이상적입니다.
• 이더넷 데이터 센터: Spectrum-4 400G 스위치 상호 연결 또는 서버-리프.
• 고밀도 랙: 최소 지연 시간으로 짧은 거리의 랙 내부 케이블링.

기술 사양 및 주문 옵션

참고: DGX H100용 플랫 상단 및 플랫-투-핀형 변형(MCA4J80-N003-FLT, MCA4J80-N003-FTF)을 사용할 수 있습니다. 모든 케이블은 0°C ~ +70°C의 작동 온도, 3.3V 공급 장치를 지원하며 I²C 직렬 인터페이스를 포함합니다.

장점 및 차별점

• 패시브 DAC 대비: 지연 시간이나 전력을 크게 증가시키지 않고 도달 거리를 5m(패시브는 약 3m로 제한)까지 확장합니다.
• 액티브 광(AOC) 대비: 더 낮은 비용, 더 낮은 전력(1.5W 대 약 3-5W), 광 인터페이스 청소/유지 보수 불필요.
• 프로토콜 유연성: 단일 SKU로 InfiniBand 및 이더넷 모두에 사용 가능하며 프로토콜을 자동 감지합니다.
• 튜닝된 신호 무결성: 최소 반사로 NDR의 까다로운 100G-PAM4에 맞게 엔지니어링되었습니다.

서비스 및 지원

24/7 기술 상담, RMA 서비스 및 케이블링 인프라 설계 지원을 제공합니다. 각 MCA4J80-N005에는 1년 보증과 광범위한 출하 전 테스트가 지원됩니다. 대량 주문 시 맞춤 길이 및 라벨링이 가능합니다. 당사의 재고는 재고 품목에 대해 당일 발송을 보장합니다.

자주 묻는 질문 (FAQ)

Q: MCA4J80-N005를 400G 이더넷 스위치와 함께 사용할 수 있습니까?

A: 예. 케이블은 프로토콜을 자동 감지하며, Spectrum-4 400G 스위치에 연결하면 2x400GbE 브레이크아웃으로 작동합니다. InfiniBand Quantum-2의 경우 800Gb/s 듀얼 포트 NDR로 작동합니다.

Q: ACC와 패시브 DAC의 차이점은 무엇입니까?

A: ACC는 커넥터 내부에 이퀄라이저 IC를 포함하여 신호를 재구성하여 800G에서 더 긴 거리(최대 5m)를 가능하게 합니다. 패시브 DAC는 액티브 부품이 없으며 이러한 속도에서는 약 2-3m로 제한됩니다.

Q: 이 케이블에 구성이 필요합니까?

A: 아니요. 플러그 앤 플레이입니다. EEPROM은 식별 정보를 제공하며, 호스트는 프로토콜에 따라 링크를 자동으로 설정합니다.

Q: 설치 시 최소 굽힘 반경은 얼마입니까?

A: 5m 모델(26AWG)의 경우 단일 굽힘 반경은 44.5mm(직경의 5배)입니다. 반복적인 굽힘의 경우 89mm(직경의 10배)를 유지하십시오. 커넥터 근처에서 날카로운 굽힘을 피하십시오(조립 굽힘 반경은 직경의 10배).

Q: 이 케이블이 DGX H100 시스템과 호환됩니까?

A: 예. DGX H100의 경우 특정 섀시 인터페이스에 맞게 설계된 플랫 상단 또는 플랫-투-핀형 변형(MCA4J80-N003-FLT / -FTF)을 권장합니다. 표준 N005는 스위치 간 연결에 사용됩니다.

주의 사항 및 취급 지침

• ESD 민감성: OSFP 케이지에 삽입할 때는 접지된 손목 스트랩을 사용하십시오. 커넥터는 보호 캡과 함께 배송됩니다. 설치 직전에만 제거하십시오.
• 굽힘 반경: 설치 중에는 케이블을 외경의 5배(N005의 경우 44.5mm)보다 더 작게 구부리지 마십시오. 반복적인 유연성을 위해 10배를 유지하십시오.
• 작동 온도: 주변 온도가 0°C–70°C인지 확인하십시오. 한계를 초과하면 이퀄라이저 성능이 저하될 수 있습니다.
• 규정 준수: 이 제품은 Class A 장치입니다. 주거 지역에서는 간섭을 일으킬 수 있으므로 상업용 차폐 환경에 설치하십시오.
• 보관: -40°C ~ 85°C 사이의 깨끗하고 건조한 환경에 보관하십시오. 케이블에 압착 또는 무거운 하중을 가하지 마십시오.
