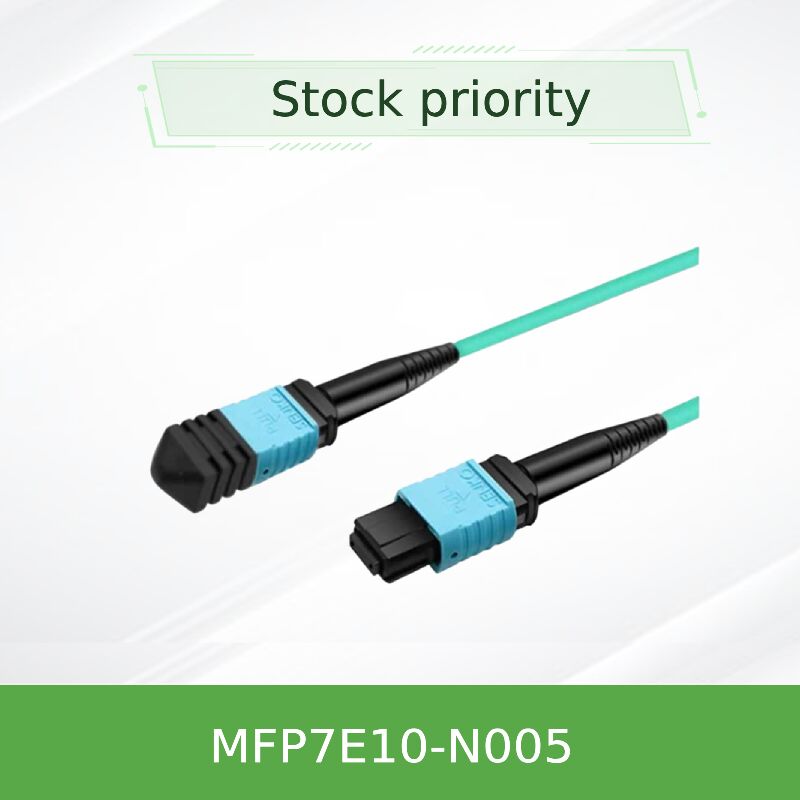

NVIDIA mellanox MFP7E10-N005 50m MPO-12/APC 멀티모드 광섬유 케이블 800G/400G를 위한 8-광섬유 타입-B
제품 상세 정보:
| 브랜드 이름: | Mellanox |
| 모델 번호: | MFP7E10-N005 (980-9I73V-000005) |
| 문서: | MFP7E10-Nxxx.pdf |
결제 및 배송 조건:
| 최소 주문 수량: | 1개 |
|---|---|
| 가격: | Negotiate |
| 포장 세부 사항: | 외부 상자 |
| 배달 시간: | 목록을 기반으로 |
| 지불 조건: | 티/티 |
| 공급 능력: | 프로젝트/배치 별 공급 |
|
상세 정보 |
|||
| 부품 번호: | MFP7E10-N005 (980-9I73V-000005) | 케이블 유형: | 멀티모드 섬유 케이블 |
|---|---|---|---|
| 섬유 종류: | OM4, 50/125 µm | 길이: | 5m |
| 커넥터: | MPO-12/APC (여성) | 데이터 속도: | 최대 400Gbps |
| 강조하다: | 멜라녹스 50m 멀티모드 섬유 케이블,8섬유 MPO-12/APC 케이블,800G/400G 멜라녹스 광섬유 |
||
제품 설명
8개의 활성 광섬유를 갖춘 고성능 5미터 MPO-12/APC-MPO-12/APC 멀티모드 광섬유 케이블. InfiniBand NDR 및 400GbE 데이터 센터 상호 연결에서 800G 듀얼 포트 OSFP 및 400G QSFP112 광 트랜시버용으로 설계되었습니다.
- MPO-12/APC 암-MPO-12/APC 암, 8개 광섬유 타입-B 크로스오버 구성
- 3.0mm 직경의 5미터 길이, LSZH 아쿠아 재킷(OM3/OM4 멀티모드)
- 800Gb/s 듀얼 포트 OSFP 및 400Gb/s OSFP/QSFP112 트랜시버 지원
- 최소 후면 반사를 위한 앵글드 피지컬 컨택트(APC) 8° 연마
- 삽입 손실 ≤0.35dB + 0.0004 x L, 반사 손실 ≥35dB
- 8개 광섬유 타입-B 크로스오버: 광섬유 1은 반대쪽 끝의 광섬유 12에 연결됩니다. 광 트랜시버에 대한 올바른 정렬입니다.
- Q: 이 케이블을 MPO/UPC 커넥터와 함께 사용할 수 있습니까? 8도 각도의 엔드 페이스는 후면 반사를 줄여 고속 PAM4 변조의 신호 무결성을 보장합니다.
- 멀티모드 OM3/OM4: 50/125μm 광섬유, 아쿠아 재킷; 최대 50m의 400G/800G 단거리 링크에 최적화되었습니다.
- A: 데이터 센터 환경의 안전을 위한 저연기 무할로겐 재질.
- 엄격한 테스트: 즉시 사용 가능한 성능을 위해 삽입 손실 및 반사 손실 100% 테스트 완료.
MFP7E10-N005는 IEC 61754-7 (MPO 커넥터 패밀리), GR-1435 및 ANSI/TIA/EIA 604-5를 준수합니다. 8개의 활성 멀티모드 광섬유(50/125μm)와 APC 8° 연마를 사용합니다. 타입-B 크로스오버 배선은 트랜시버 핀아웃에 따라 올바른 Tx-Rx 정렬을 보장합니다. 호환되는 광 모듈(MMA4Z00-NS, MMA1Z00-NS)과 함께 사용할 때 InfiniBand NDR, 400GbE 및 NVLink 프로토콜에 적합합니다.작동 원리: APC를 사용한 광학 크로스오버듀얼 포트 OSFP 800G 트랜시버에서 두 개의 4레인 광 인터페이스는 별도의 광섬유를 통해 송수신됩니다. MFP7E10-N005는 타입-B 크로스오버 방식을 사용합니다. 즉, 엔드 A의 광섬유 1은 엔드 B의 광섬유 12에 연결되고, 광섬유 2는 광섬유 11에 연결되는 식입니다. 이를 통해 레인 1의 송신 레이저가 반대쪽 끝의 레인 12의 광 검출기와 정렬됩니다. 8° 각도 연마(APC)는 반사된 빛을 레이저 캐비티에서 멀리 보내 신호 왜곡을 방지하고 레인당 100G PAM4에서 낮은 비트 오류율을 유지합니다.응용 분야 및 배포Quantum-2 스위치 간 연결: 듀얼 포트 OSFP 800G 스위치를 최대 5m까지 연결합니다.ConnectX-7/BlueField-3 연결 스위치: ToR 스위치를 400G 어댑터(OSFP 또는 QSFP112)에 연결합니다.NVLink 패브릭: 광섬유를 통한 NVLink를 사용하는 GPU 클러스터의 광 상호 연결.하이퍼스케일 데이터 센터: 패치 패널을 사용한 단거리 랙 간 광 링크.기술 사양 및 주문 옵션
길이
- 광섬유 수광섬유 유형
- 재킷삽입 손실
- MFP7E10-N0055 m
- MPO-12/APC 암8개 활성 + 4개 비활성
| 아쿠아 LSZH, 3.0mm | ≤0.35 + 0.0004*L dB | MFP7E10-N003 | 3 m | MPO-12/APC 암 | 8개 활성 | OM3 |
|---|---|---|---|---|---|---|
| 아쿠아 LSZH | ≤0.35 dB | NVIDIA 트랜시버와 플러그 앤 플레이 호환성 - 수동 크로스오버 불필요. | 50 m | MPO-12/APC 암 | 8개 활성 | OM4 |
| 아쿠아 LSZH | ≤0.37 dB | NVIDIA 트랜시버와 플러그 앤 플레이 호환성 - 수동 크로스오버 불필요. | LSZH 재킷: | 구리 케이블 대비: | 서비스 및 지원 | APC 연마: |
| UPC 대비 우수한 반사 손실(≥35dB), 100G-PAM4 링크에 중요. | 타입-B 크로스오버: | NVIDIA 트랜시버와 플러그 앤 플레이 호환성 - 수동 크로스오버 불필요. | LSZH 재킷: | 데이터 센터의 향상된 안전성; 화재 발생 시 유독 가스 감소. | 서비스 및 지원 | 24/7 기술 상담, RMA 서비스 및 케이블 인프라 설계 지원을 제공합니다. 각 MFP7E10-N005는 1년 보증 및 100% 공장 테스트를 지원합니다. 대량 주문 시 맞춤형 길이 가능. 당사의 재고는 재고 품목에 대해 당일 발송을 보장합니다. 트랜시버 호환성 확인을 위한 사전 판매 지원이 가능합니다. |
자주 묻는 질문(FAQ)
- A: NVIDIA MMA4Z00-NS(듀얼 포트 OSFP DR8), MMA4Z00-NS400(OSFP) 및 MMA1Z00-NS400(QSFP112) 광 모듈과 호환되도록 설계되었으며 ConnectX-7 및 BlueField-3에 사용됩니다.
- Q: 이 케이블을 MPO/UPC 커넥터와 함께 사용할 수 있습니까?A:
- 아니요. APC(각도) 및 UPC(울트라 폴리시) 커넥터는 엔드 페이스가 다르며 올바르게 결합되지 않습니다. 항상 APC와 APC를 함께 사용하십시오.Q: 타입-B 케이블과 스트레이트 케이블의 차이점은 무엇입니까?
- A: 타입-B 크로스오버(광섬유 1-12)는 송신기 레인 1이 반대쪽 끝의 수신기 레인 12와 정렬되는 광 트랜시버의 핀아웃과 일치합니다. 스트레이트 케이블(타입-A)은 동일한 핀 레이아웃을 가진 병렬 광과 같은 다른 응용 분야에 사용됩니다.
A:
주문 전에 트랜시버 유형(APC 대 UPC)을 확인하십시오. 이 케이블은 APC 전용입니다. 최소 굽힘 반경은 케이블 어디에서나 30mm입니다. 커넥터 근처에서 날카로운 굽힘을 피하십시오.
주문 전에 트랜시버 유형(APC 대 UPC)을 확인하십시오. 이 케이블은 APC 전용입니다. 삽입 전에 항상 적절한 원클릭 클리너로 MPO 커넥터를 청소하십시오. 오염은 링크 오류를 유발합니다.
주문 전에 트랜시버 유형(APC 대 UPC)을 확인하십시오. 이 케이블은 APC 전용입니다.ESD 주의:
주문 전에 트랜시버 유형(APC 대 UPC)을 확인하십시오. 이 케이블은 APC 전용입니다. 30mm 굽힘 반경을 초과하지 마십시오. 커넥터에 장력이 가해지지 않도록 하십시오.
주문 전에 트랜시버 유형(APC 대 UPC)을 확인하십시오. 이 케이블은 APC 전용입니다.회사 소개
