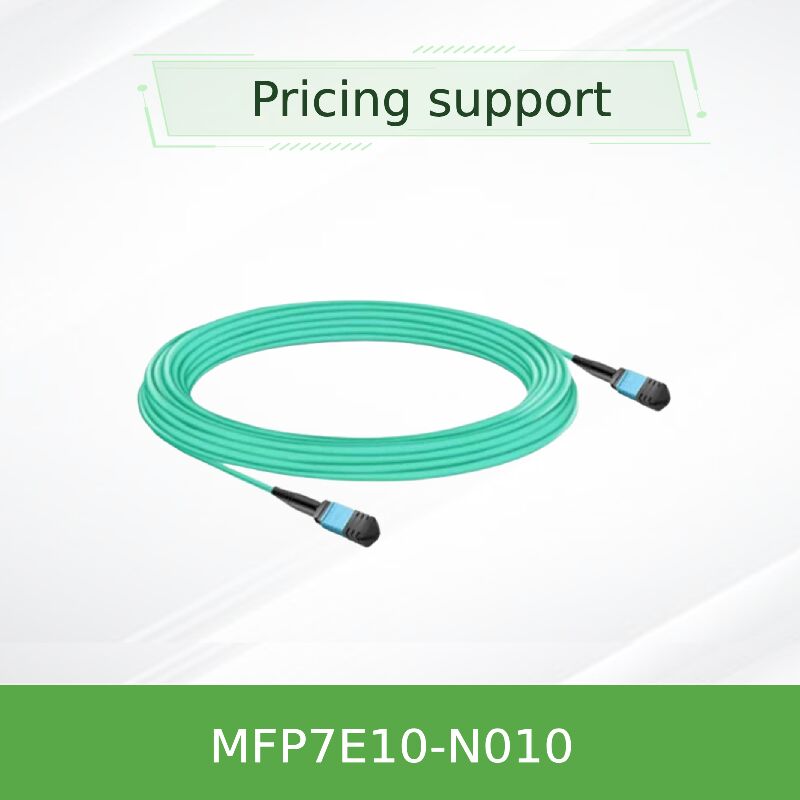

NVIDIA Mellanox MFP7E10-N010 10m MPO-12/APC 멀티모드 광섬유 케이블 – Type-B 크로스오버, 8-파이버, OM4

NVIDIA MFP7E10-N010 10m MPO-12/APC 멀티모드 광섬유 케이블

Reliable 10-meter MPO-12/APC to MPO-12/APC multimode fiber cable with 8 active fibers—engineered for 800G twin-port OSFP and 400G QSFP112 optical transceivers in InfiniBand NDR and 400GbE data center infrastructures.

• MPO-12/APC 암컷에서 MPO-12/APC 암컷, 8섬유 타입-B 크로스오버 구성
• 길이 10m, 지름 3.0mm, LSZH 수중 자켓 (OM4 멀티모드)
• 800Gb/s 듀얼 포트 OSFP 및 400Gb/s OSFP/QSFP112 트랜시버를 지원합니다
• 각도 물리 접촉 (APC) 8° 롤링 최소 후반 반사
• 삽입 손실 ≤0.35 + 0.0004*L dB, 반환 손실 ≥35dB

특징

• 8섬유 타입 B 크로스오버:섬유 1은 반대쪽 끝에서 섬유 12에 연결되며, 송신기 핀아웃에 따라 올바른 Tx-to-Rx 정렬을 보장합니다.
• APC 폴란드어:8도 각의 끝면은 100G PAM4 단선당 신호 무결성에 중요한 반사를 감소시킵니다.
• OM4 멀티모드 섬유:50/125μm 섬유 10m 도달을 위해 최적화 된 낮은 삽입 손실; 쉽게 식별 할 수 있는 액와 재킷.
• LSZH 재킷:데이터센터 환경에서의 안전성을 높이기 위해 저연소 제로 할로겐 물질
• 엄격 한 시험:100%의 삽입 손실과 반환 손실은 신뢰성 있는 박스 외부 성능을 위해 테스트됩니다.

기술 및 표준

MFP7E10-N010는IEC 61754-7(MPO 커넥터 제품군)GR-1435, 그리고ANSI/TIA/EIA 604-5이 방법은8개의 활성 멀티모드 섬유 (50/125μm OM4)와 함께APC 8° 폴리쉬B형 크로스오버 배선은 올바른 Tx-Rx 정렬을 보장합니다.인피니밴드 NDR, 400GbE 및 NVLink호환되는 광학 모듈 (MMA4Z00-NS, MMA1Z00-NS) 과 함께 사용할 때 프로토콜.

작업 원칙: APC와 광학 교차

듀얼 포트 OSFP 800G 트랜시버에서, 두 개의 4선 광 인터페이스는 별도의 섬유를 통해 전송 및 수신합니다. MFP7E10-N010은 B형 크로스오버 스키임을 사용합니다:A 끝의 섬유 1은 B 끝의 섬유 12와 연결됩니다., 광섬유 2에서 광섬유 11 등으로 1 차선에서 전송 레이저가 12 차선의 광 탐지 장치와 정렬되도록합니다.8° 각의 롤링 (APC) 은 레이저 구멍에서 반사 된 모든 빛을 방향, 신호 왜곡을 방지하고 레이인당 100G PAM4에서 낮은 비트 오류율을 유지합니다.

응용 프로그램 및 배포

• 양자-2 스위치로 스위치:듀얼 포트 OSFP 800G 스위치를 10m까지 연결합니다.
• ConnectX-7/BlueField-3로 전환합니다.링크 ToR는 400G 어댑터 (OSFP 또는 QSFP112) 로 전환합니다.
• NVLink 천:광섬유를 통해 NVLink을 사용하는 GPU 클러스터에 대한 광적 상호 연결.
• 하이퍼스케일 데이터 센터:패치 패널로 단거리 랙-투-래크 광 연결

기술 사양 및 주문 옵션

참고: 작동 온도 0°C ~ 70°C, 저장 -40°C ~ 85°C. 최소 구부리 반지름 30mm. IEC 61754-7에 따라 B형 크로스오버

장점 및 차별점

• 대 구리 케이블:더 긴 범위 (10m) 가 더 적은 무게, 더 나은 공기 흐름, EMI 면역.
• APC 폴란드어:100G-PAM4 링크에 중요한 UPC에 비해 우수한 반환 손실 (≥35dB).
• B형 크로스오버:NVIDIA 트랜시버와 플러그 앤 플레이 호환성
• OM4 성능:최소 삽입 손실로 10m 도달을 위해 최적화되어 향후 800G 업그레이드를 지원합니다.

서비스 및 지원

우리는 24/7 기술 컨설팅, RMA 서비스 및 케이블 인프라 설계 지원을 제공합니다. 각 MFP7E10-N010은 1 년 보증과 100% 공장 테스트로 지원됩니다.크기 주문에 사용할 수 있는 사용자 정의 길이우리의 재고는 재고 품목에 대한 같은 날 배송을 보장합니다. 트랜시버 호환성 검증에 대한 사전 판매 지원이 제공됩니다.

자주 묻는 질문 (FAQ)

Q: 이 케이블은 어떤 트랜시버와 호환되는가?

A:NVIDIA MMA4Z00-NS (트윈 포트 OSFP DR8), MMA4Z00-NS400 (OSFP), 및 ConnectX-7 및 BlueField-3에서 사용되는 MMA1Z00-NS400 (QSFP112) 광 모듈을 위해 설계되었습니다.

Q: 이 케이블은 MPO/UPC 커넥터로 사용할 수 있나요?

A:아니. APC (각) 및 UPC (ultra polish) 커넥터는 다른 끝면이 있으며 올바르게 짝짓지 않습니다. 항상 APC와 APC를 사용하십시오.

질문: B형 케이블과 직선 케이블의 차이점은 무엇일까요?

A:B형 크로스오버 (섬유 1~12) 는 송신선 1번이 다른 끝에서 수신선 12번과 정렬되는 광학 송신기의 핀아웃과 일치한다.직선 케이블 (Type-A) 은 같은 핀 레이아웃을 가진 병렬 광학과 같은 다른 응용 프로그램에 사용됩니다..

질문: 이 케이블이 400G 이더넷에 호환되는가요?

A:네, 400GBASE-SR8 및 800GBASE-SR8를 지원합니다. 적절한 400G/800G 광 모듈과 함께 사용할 때요.

Q: 설치 중에 최소 구부리 반지름은 무엇입니까?

A:최소 굽기 반지름은 케이블의 어느 곳에서도 30mm입니다. 커넥터 근처에 날카로운 굽기를 피하십시오.

예방 조치 및 취급 지침

• 사용 전에 깨끗하게:항상 MPO 커넥터를 적당한 한 클릭 클리너로 청소합니다.
• 먼지 캡:설치 시점까지 보호 모자를 착용하고, 후속 사용용 모자를 보관하십시오.
• ESD 인식:케이블은 수동적이지만, ESD 민감 트랜시버에 연결되는데,
• 굽기 반지름:굽기 반지름이 30mm를 초과하지 마십시오. 커넥터에 긴장을 피하십시오.
• 호환성:주문하기 전에 트랜시버 타입 (APC 대 UPC) 을 확인하세요 이 케이블은 APC 전용입니다.
