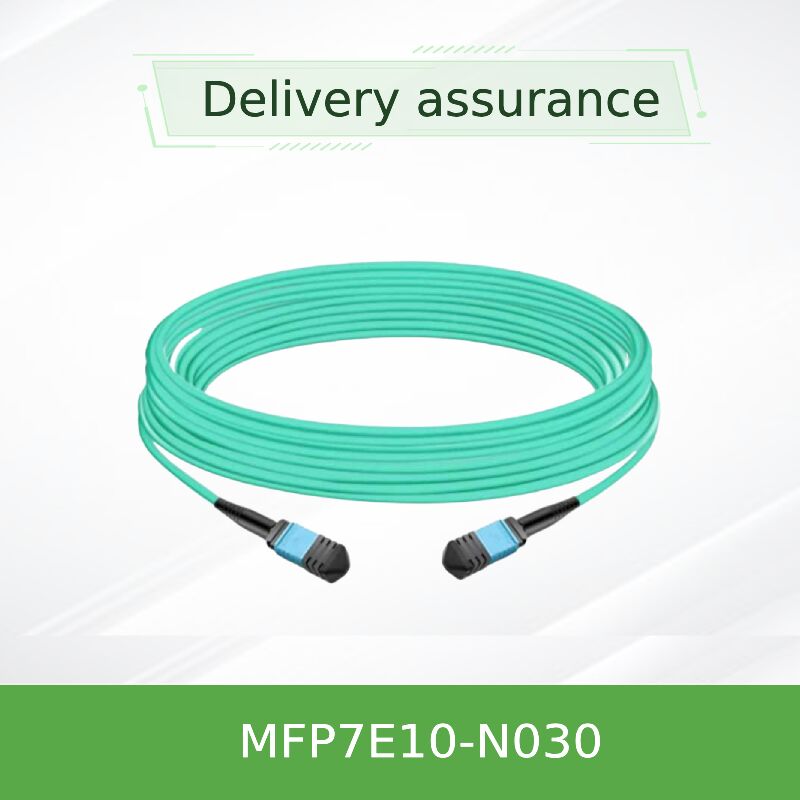

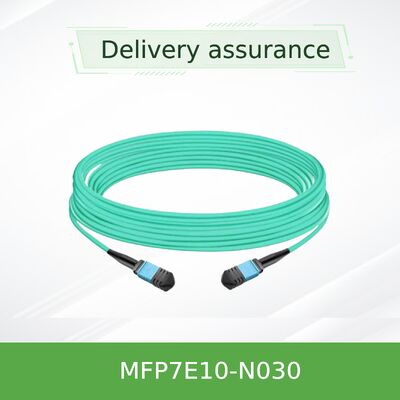

NVIDIA Mellanox MFP7E10-N030 30m MPO-12/APC 멀티모드 광섬유 케이블 OM4 Type-B (800G/400G용)
제품 상세 정보:
| 브랜드 이름: | Mellanox |
| 모델 번호: | MFP7E10-N030 (980-9I557-00N030) |
| 문서: | MFP7E10-Nxxx.pdf |
결제 및 배송 조건:
| 최소 주문 수량: | 1개 |
|---|---|
| 가격: | Negotiate |
| 포장 세부 사항: | 외부 상자 |
| 배달 시간: | 목록을 기반으로 |
| 지불 조건: | 티/티 |
| 공급 능력: | 프로젝트/배치 별 공급 |
|
상세 정보 |
|||
| 모델: | MFP7E10-N030 | 길이: | 30 Ｍ |
|---|---|---|---|
| 섬유 종류: | 멀티 모드 OM4 | 커넥터: | MPO-12/APC (여성) |
| 삽입 손실: | ≤ 0.362 dB | 반사 손실: | ≥ 35dB |
| 강조하다: | Mellanox OM4 광섬유 케이블 30m,MPO-12 APC 멀티모드 케이블,800G 400G Mellanox 광섬유 |
||
제품 설명
8개의 활성 광섬유를 갖춘 30미터 MPO-12/APC 대 MPO-12/APC 다중 모드 광섬유 케이블—대규모 InfiniBand NDR 및 400GbE 데이터 센터 패브릭의 800G 트윈 포트 OSFP 및 400G QSFP112 광 트랜시버에 최적화되었습니다.
- MPO-12/APC 암 대 MPO-12/APC 암, 8개 광섬유 타입-B 크로스오버 구성
- 3.0mm 직경의 30미터 길이, LSZH 아쿠아 재킷(OM4 다중 모드)
- 800Gb/s 트윈 포트 OSFP 및 400Gb/s OSFP/QSFP112 트랜시버 지원
- 최소 후면 반사를 위한 APC(Angled Physical Contact) 8° 연마
- 삽입 손실 ≤0.35 + 0.0004*L dB, 반사 손실 ≥35dB
- 8개 광섬유 타입-B 크로스오버: 광섬유 1은 반대쪽 끝의 광섬유 12에 연결됩니다—광 트랜시버의 올바른 Tx-Rx 정렬을 보장합니다.
- Q: 이 케이블을 MPO/UPC 커넥터와 함께 사용할 수 있습니까? 8도 각진 끝면은 후면 반사를 줄여 100G PAM4(레인당) 신호 무결성에 중요합니다.
- OM4 다중 모드 광섬유: 30m 도달 거리에 최적화된 50/125μm 광섬유로 삽입 손실이 낮습니다. 쉬운 식별을 위한 아쿠아 재킷.
- LSZH 재킷: 데이터 센터 환경에서 안전성을 높이기 위한 저연기 무할로겐(Low Smoke Zero Halogen) 재질.
- 엄격한 테스트: 즉시 사용 가능한 성능을 위해 삽입 손실 및 반사 손실 100% 테스트 완료.
MFP7E10-N030은 IEC 61754-7 (MPO 커넥터 패밀리), GR-1435, 및 ANSI/TIA/EIA 604-5를 준수합니다. 8개의 활성 다중 모드 광섬유(50/125μm OM4)와 APC 8° 연마를 사용합니다. 타입-B 크로스오버 배선은 트랜시버 핀아웃당 올바른 Tx-Rx 정렬을 보장합니다. 호환되는 광 모듈(MMA4Z00-NS, MMA1Z00-NS)과 함께 사용할 때 InfiniBand NDR, 400GbE 및 NVLink 프로토콜에 적합합니다.작동 원리: APC를 사용한 광학 크로스오버트윈 포트 OSFP 800G 트랜시버에서 두 개의 4레인 광 인터페이스는 별도의 광섬유를 통해 송수신합니다. MFP7E10-N030은 타입-B 크로스오버 방식을 사용합니다: A 끝의 광섬유 1은 B 끝의 광섬유 12에 연결되고, 광섬유 2는 광섬유 11에 연결되는 식입니다. 이를 통해 레인 1의 송신 레이저가 반대쪽 끝의 레인 12의 포토디텍터와 정렬됩니다. 8° 각진 연마(APC)는 반사된 빛을 레이저 캐비티에서 멀리 보내 신호 왜곡을 방지하고 30미터 거리에서 100G PAM4(레인당)의 낮은 비트 오류율을 유지합니다.응용 분야 및 배포Quantum-2 스위치 간 연결: 최대 30m 떨어진 여러 랙에 걸쳐 트윈 포트 OSFP 800G 스위치를 연결합니다.스위치 대 ConnectX-7/BlueField-3: 인접 랙의 400G 어댑터(OSFP 또는 QSFP112)에 ToR 스위치를 연결합니다.NVLink 패브릭: 광섬유를 통한 NVLink를 사용하는 GPU 클러스터의 광학 상호 연결.하이퍼스케일 데이터 센터: 패치 패널을 갖춘 중간 거리 랙 간 광 링크.기술 사양 및 주문 옵션
길이
- 광섬유 수광섬유 유형
- 재킷삽입 손실
- MFP7E10-N03030 m
- MPO-12/APC 암8개 활성 + 4개 비활성
| 아쿠아 LSZH, 3.0mm | ≤0.35 + 0.0004*30 = ≤0.362 dB | MFP7E10-N010 | 10 m | MPO-12/APC 암 | 8개 활성 | OM4 |
|---|---|---|---|---|---|---|
| 아쿠아 LSZH | ≤0.354 dB | NVIDIA 트랜시버와 플러그 앤 플레이 호환—수동 크로스오버 불필요. | 50 m | MPO-12/APC 암 | 8개 활성 | OM4 |
| 아쿠아 LSZH | ≤0.37 dB | NVIDIA 트랜시버와 플러그 앤 플레이 호환—수동 크로스오버 불필요. | OM4 성능: | 최소 삽입 손실로 30m 도달 거리에 최적화, 향후 800G 업그레이드 지원. | 서비스 및 지원 | APC 연마: |
| UPC 대비 우수한 반사 손실(≥35dB), 장거리 100G-PAM4 링크에 중요. | 타입-B 크로스오버: | NVIDIA 트랜시버와 플러그 앤 플레이 호환—수동 크로스오버 불필요. | OM4 성능: | 최소 삽입 손실로 30m 도달 거리에 최적화, 향후 800G 업그레이드 지원. | 서비스 및 지원 | 24/7 기술 상담, RMA 서비스 및 케이블 인프라 설계 지원을 제공합니다. 각 MFP7E10-N030은 1년 보증 및 100% 공장 테스트를 지원합니다. 대량 주문 시 맞춤 길이 제공 가능. 재고 보유 시 당일 발송 보장. 사전 판매 지원을 통해 트랜시버 호환성 검증 가능. |
자주 묻는 질문 (FAQ)
- A: ConnectX-7 및 BlueField-3에 사용되는 NVIDIA MMA4Z00-NS(트윈 포트 OSFP DR8), MMA4Z00-NS400(OSFP), 및 MMA1Z00-NS400(QSFP112) 광 모듈용으로 설계되었습니다.
- Q: 이 케이블을 MPO/UPC 커넥터와 함께 사용할 수 있습니까?A:
- 아니요. APC(각진) 및 UPC(울트라 폴리시) 커넥터는 끝면이 다르므로 올바르게 결합되지 않습니다—항상 APC와 APC를 함께 사용하십시오.Q: 타입-B 케이블과 일반 케이블의 차이점은 무엇입니까?
- A: 타입-B 크로스오버(광섬유 1 대 12)는 송신기 레인 1이 반대쪽 끝의 수신기 레인 12와 정렬되는 광 트랜시버의 핀아웃과 일치합니다. 일반 케이블(타입-A)은 동일한 핀 레이아웃을 가진 병렬 광과 같은 다른 응용 분야에 사용됩니다.
A:
Q: 설치 중 최소 굽힘 반경은 얼마입니까?
주문 전에 트랜시버 유형(APC 대 UPC)을 확인하십시오—이 케이블은 APC 전용입니다. 최소 굽힘 반경은 케이블 어디에서든 30mm입니다. 커넥터 근처에서 날카로운 굽힘을 피하십시오.
주의 사항 및 취급 지침
주문 전에 트랜시버 유형(APC 대 UPC)을 확인하십시오—이 케이블은 APC 전용입니다. 삽입 전에 항상 적절한 원클릭 클리너로 MPO 커넥터를 청소하십시오—오염은 링크 오류를 유발합니다.
먼지 캡:
주문 전에 트랜시버 유형(APC 대 UPC)을 확인하십시오—이 케이블은 APC 전용입니다.ESD 주의:
케이블은 수동이지만 ESD에 민감한 트랜시버에 연결되므로 접지된 손목 스트랩을 사용하십시오.
주문 전에 트랜시버 유형(APC 대 UPC)을 확인하십시오—이 케이블은 APC 전용입니다. 30mm 굽힘 반경을 초과하지 마십시오; 커넥터에 장력이 가해지지 않도록 하십시오.
호환성:
주문 전에 트랜시버 유형(APC 대 UPC)을 확인하십시오—이 케이블은 APC 전용입니다.회사 소개
