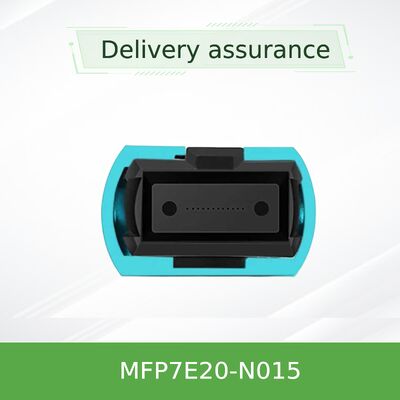

NVIDIA mellanox MFP7E20-N015 1:2 MPO/APC 멀티모드 광분열 케이블 50m OM4 LSZH 400G OSFP/QSFP112 인터커넥트
제품 상세 정보:
| 브랜드 이름: | Mellanox |
| 모델 번호: | MFP7E20-N015 |
| 문서: | MFP7E20-Nxxx.pdf |
결제 및 배송 조건:
| 최소 주문 수량: | 1개 |
|---|---|
| 가격: | Negotiate |
| 포장 세부 사항: | 외부 상자 |
| 배달 시간: | 목록을 기반으로 |
| 지불 조건: | 티/티 |
| 공급 능력: | 프로젝트/배치 별 공급 |
|
상세 정보 |
|||
| 모델 번호.: | MFP7E20-N015 | 재료 모양: | 라운드 와이어 |
|---|---|---|---|
| 허용 인장 강도: | 1000N <10000N | 인증: | RoHS, CE, ISO9001, VDE, CCC |
| 외장재: | PVC | 길이: | 15m |
| 데이터 속도: | 400GB/s | 기원: | 인도 / 이스라엘 / 중국 |
| 강조하다: | 멜라노크스 OM4 섬유 스플리터 케이블,400G OSFP 섬유 연결 케이블,MPO/APC 멀티모드 스플리터 50m |
||
제품 설명
NVIDIA MFP7E20-N015 1:2 멀티모드 섬유 분할 케이블
주요 장점:8개의 활성 멀티모드 섬유 (50/125μm) 를 1×MPO-12/APC에서 2×MPO-12/APC 포나웃 구성으로 이용한다. 한쪽 끝은 800G 듀얼 포트 OSFP 트랜시버에 연결된다.두 개의 스플릿 엔드는 400G OSFP 또는 QSFP112 네트워크 인터페이스 카드에 연결됩니다., 가맹점당 200Gb/s를 공급합니다. B형 크로스오버 배선, 초저한 삽입 손실, 최대 50m의 범위는 현대 데이터 센터에서 고밀도 광섬유 상호 연결에 이상적입니다.
- ✔ 돌파구 디자인
1×MPO/APC → 2×MPO/APC (8개 섬유 / 4개 노선) - ✔ 최대 거리
50m (OM4) / 30m (OM3) - ✔ 프로토콜 지원
InfiniBand NDR / 이더넷 / NVLink - ✔ LSZH 재킷
OFNR/LSZH, 불 retardant, 안전
주요 특징
- MPO-12/APC 8° 각도로 닦은 끝면은 반사 (반사 손실 ≥35 dB) 를 최소화하여 우수한 신호 무결성을 보장합니다.
- 푸시-트랙 잠금 메커니즘은 고밀도의 래크에서 빠르게 풀 수 있습니다. 최소 30mm의 구부리 반지름의 유연한 둥근 케이블 자켓.
- 텔코르디아 GR-1435 및 IEC 61754-7을 준수하며, 50/125 μm 멀티모드 섬유 (OM3/OM4) 로 제작되었습니다.
- B형 ‧크로스오버‧ 배선: 핀 1의 송신 섬유는 다른 끝에서 핀 12의 수신 섬유와 정렬됩니다. 추가 구성이 필요하지 않습니다.
- NVIDIA에서 공장에서 테스트하여 안전성 보장, ConnectX‐7 NIC 및 BlueField‐3 DPU와 호환됩니다.
기술 및 표준
MPO/APC 저손실 광 엔진:정밀 정렬 구멍 및 안내 핀, 8° 각의 물리 접촉 (APC) 마무리와 결합하여 삽입 손실을 ≤0.35 dB + 0.0004 × L (미터에서 L) 로 낮게 유지합니다.각 geometry 효과적으로 레이저 소스에서 멀리 반사 반사, 50m 연결 이상에도 신호 품질을 유지합니다.
크로스 (B형) 토폴로지:섬유는 첫 번째 커넥터에 있는 레인 1 (전달) 이 반대쪽 커넥터에 있는 레인 12 (수용) 으로 연결되도록 배치된다.이 크로스오버 스키마는 표준 트랜시버 짝짓기에는 필수적이며 수동 크로스오버 케이블 없이 Tx?? Rx 정렬을 보장합니다..
작동 원칙
케이블은 수동 광학 스플리터/콤바이너로 작용한다. 800G 듀얼 포트 OSFP 쪽에서는 단일 MPO 커넥터에는 4개의 송신 섬유와 4개의 수신 섬유 (총 8개의 섬유) 가 있다.이 8 섬유는 네 개의 두 그룹으로 나뉘어 있습니다 (2 Tx + 2 Rx 가닥당) 그리고 갈라진 끝에 두 MPO 커넥터로 라우팅각 부문은 2섬유 송신 쌍과 2섬유 수신 쌍을 제공하여 풀 듀플렉스 200G PAM4 신호를 가능하게합니다.트랜시버 A ̊s 레인 1의 광 신호는 자동으로 트랜시버 B ̊s 레인 12에 착륙합니다., 전기 처리 없이 연결을 완료합니다.
응용 프로그램 및 일반적인 배포
- 800G 듀얼 포트 OSFP DR8 트랜시버 (예를 들어, NVIDIA MMA4Z00-NS) 를 스핀 스위치로 컴퓨팅 또는 스토리지 서버의 두 개의 분리된 400G OSFP 또는 QSFP112 NIC에 연결합니다.
- 200G 광 연결을 가능하게 하는 것, 방향별로 두 개의 섬유만 사용해서, 기존 100G 인프라를 업그레이드하는 데 이상적입니다.
- AI 및 클라우드 데이터 센터에서 고속 잎 척추 토폴로지, 단거리 (50m) 멀티모드 연결이 충분합니다.
- NVLink 또는 InfiniBand 클러스터는 트윈 포트 모듈에서 신뢰할 수 있고 낮은 지연 속도를 필요로 합니다.
기술 사양
| 매개 변수 | 값 / 범위 |
|---|---|
| 커넥터 타입 | MPO-12/APC 암컷 (모든 끝) |
| 섬유 수 / 등급 | 8 섬유, 50/125 μm OM3 (≤30 m) / OM4 (>30 m) |
| 작동 온도 | 0°C ~ 70°C |
| 저장 온도 | -40°C ~ 85°C |
| 삽입 손실 (IL) | ≤0.35 + 0.0004 × L (L = 길이 미터) dB |
| 수익 손실 (RL) | ≥35 dB |
| 케이블 직경 | 30.0 ± 0.2mm |
| 미니 굽기 반지름 | 30mm (케이블의 어느 곳) |
| 재킷 재료 | 아쿠아 LSZH / OFNR |
순서 & 선택 테이블
| 부문 번호 | 길이 | 섬유 종류 | 커넥터 | 호환성 있는 송신기 |
|---|---|---|---|---|
| MFP7E20-N003 | 3m | OM3 | MPO/APC 2×MPO/APC | 800G OSFP / 400G OSFP/QSFP112 |
| MFP7E20-N005 | 5m | OM3 | MPO/APC 2×MPO/APC | 800G OSFP / 400G OSFP/QSFP112 |
| MFP7E20-N010 | 10m | OM3 | MPO/APC 2×MPO/APC | 800G OSFP / 400G OSFP/QSFP112 |
| MFP7E20-N015 | 15m | OM3 | MPO/APC 2×MPO/APC | 800G OSFP / 400G OSFP/QSFP112 |
| MFP7E20-N030 | 30m | OM3 | MPO/APC 2×MPO/APC | 800G OSFP / 400G OSFP/QSFP112 |
| MFP7E20-N050 | 50m | OM4 | MPO/APC 2×MPO/APC | 800G OSFP / 400G OSFP/QSFP112 |
* 모든 케이블은 수동, B형 크로스오버이며 NVIDIA 녹색 커넥터 셸 (MPO-12/APC) 을 갖추고 있습니다.
왜 MFP7E20-N015를 선택합니까?
- 800G 트윈 포트 OSFP에 최적화:직선 MPO 케이블과 달리, 이 스플리터 케이블은 두 개의 독립적인 400G 네트워크 카드 (또는 한 개의 400G 카드 및 한 개의 200G 카드) 를 공급함으로써 듀얼 레이트 800G 트랜시버의 모든 잠재력을 발휘합니다.
- 우수한 신호 품질:8° APC 폴리쉬는 이전 100G/200G 링크에서 사용되는 전형적인 UPC (ultra-flat) 커넥터보다 훨씬 더 나은 35dB 이상의 반환 손실을 보장합니다.
- 차선당 200G를 위한 미래 준비:각 방향에 두 개의 섬유를 가지고 있으며, 200G PAM4 신호를 지원합니다. 다음 세대 1.6T 배포에 준비되어 있습니다.
- 내구성 및 안전성:LSZH 자켓은 화재의 경우 독성 배출을 줄이고, 텔코르디아 GR-1435 자격은 장기적인 기계적 신뢰성을 보장합니다.
서비스 및 지원
- 사용 가능:1천만 달러가 넘는 물품이 출하 준비되어 있습니다. 전체 시리즈 MFP7E20-Nxxx (3m에서 50m까지) 를 포함해서요.
- 보증:모든 케이블은 제조업체의 제한된 보증과 함께 재료와 제조의 결함에 대해 제공됩니다.
- 기술 지원:24/7 판매 전 및 판매 후 상담은 케이블 안내 또는 호환성 검증을 위해 네트워크 전문가와 연락하십시오.
- 물류:정확한 추적과 함께 빠른 전 세계 배송, 주문은 24시간 이내에 처리됩니다.
자주 묻는 질문
Q: 이 케이블을 QSFP112 네트워크 카드와 직접 사용할 수 있나요?
A: 예, 스플리트 엔드 (2×MPO/APC) 는 MPO‐12/APC 수용기를 가진 OSFP 및 QSFP112 트랜시버와 결합합니다. 예를 들어 NVIDIA MMA1Z00‐NS400 QSFP112 모듈.
Q: MFP7E20-N015과 표준 직선 MPO 케이블의 차이점은 무엇입니까?
A: 직선 MPO 케이블은 하나의 트랜시버와 다른 것을 직접 연결합니다. MFP7E20-N015는 트윈 포트 OSFP 모듈을 위해 특별히 설계된 패노트 (1: 2) 케이블입니다.8개의 섬유를 각각 4개의 섬유로 이루어진 두 그룹으로 나누는 것.
Q: 이 케이블은 전력 또는 신호 조건이 필요한가요?
A: 아니, 이것은 수동 광 케이블입니다. 전자기기, 전력 공급이 없습니다.
Q: InfiniBand NDR 400Gb/s NIC와 호환되는가요?
A: 절대적으로. ConnectX‐7 NDR 400G OSFP/QSFP112 어댑터와 블루필드‐3 DPU와 함께 널리 사용된다.
Q: MPO/APC 커넥터를 어떻게 청소합니까?
A: 각도로 닦은 커넥터용으로 설계된 한 번 눌러 MPO 클리너 또는 릴 기반 클리너를 사용하십시오. 사용하지 않을 때 항상 먼지 모자를 둡니다.
중요 한 예방 조치
- 호환성:MPO‐12/APC 용기 (녹색 껍질) 를 가진 트랜시버에서만 사용하십시오. MPO‐12/UPC (푸른색) 포트에 강제로 부딪히지 마십시오. 각의 부합이 양쪽 커넥터를 손상시킬 수 있습니다.
- 환경:작동 온도 0~70°C, 습도 10~85% 응고되지 않습니다. 액체 노출을 피하십시오.
- ESD 주의:케이블 자체는 ESD에 민감하지 않지만, 연결되는 트랜시버는 그렇습니다. 설치 중에 ESD 가어딩 관행을 따르십시오.
- 굽기 반지름:미세 균열과 증폭 약화를 피하기 위해 케이블을 30mm보다 더 단단히 구부리지 마십시오.
- FCC A급:이 제품은 상업용/산업용으로 설계되어 있습니다. 주거용 환경에서는 전파 간섭을 일으킬 수 있습니다.
