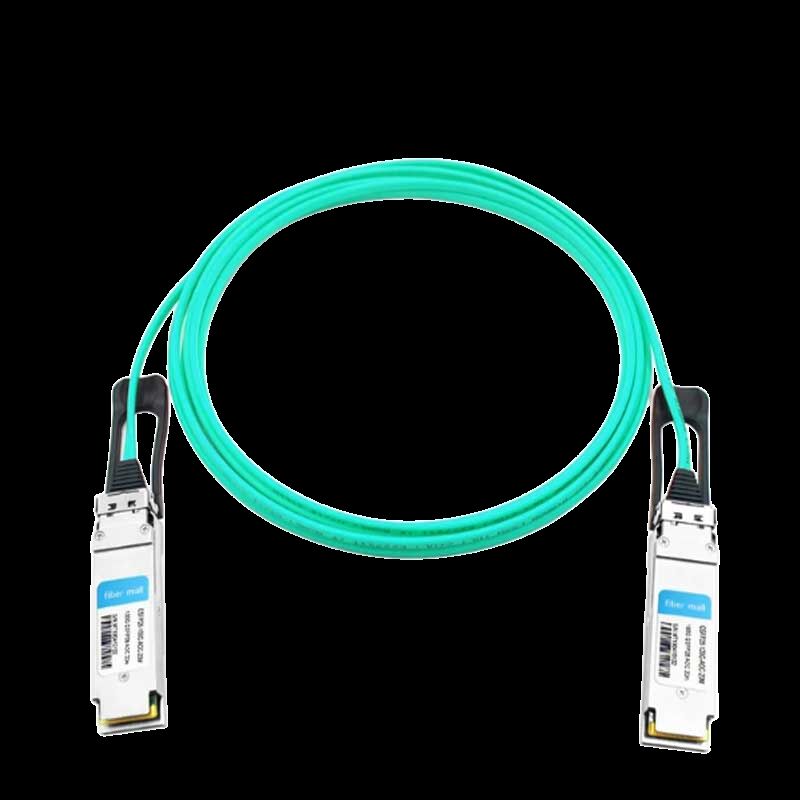

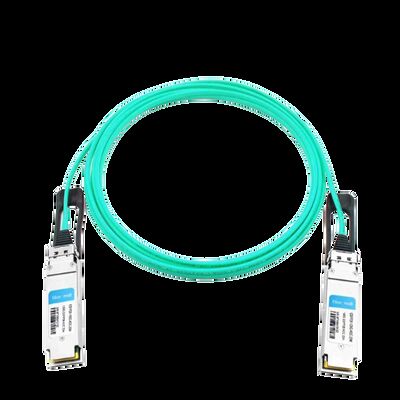

멜라녹스 MFA1A00-E020 100Gb/s QSFP28 EDR 액티브 광 케이블 20m 인피니밴드 LSZH VCSEL
제품 상세 정보:
| 브랜드 이름: | Mellanox |
| 모델 번호: | MFA1A00-E020 |
| 문서: | MFA1A00-xxxx.pdf |
결제 및 배송 조건:
| 최소 주문 수량: | 1개 |
|---|---|
| 가격: | Negotiate |
| 포장 세부 사항: | 외부 상자 |
| 배달 시간: | 목록을 기반으로 |
| 지불 조건: | 티/티 |
| 공급 능력: | 프로젝트/배치 별 공급 |
|
상세 정보 |
|||
| 유효성: | 재고 | 보증: | 1년 |
|---|---|---|---|
| 상태: | 신규 및 원본 | 길이: | 20m |
| 공급 전압: | -0.3 ~ 3.6V | 데이터 입력 전압: | -0.3 ~ 3.465V |
| 제어 입력 전압: | -0.3 ~ 4.0V | 손상 임계 값: | 3.4dbm |
| 강조하다: | 멜라녹스 QSFP28 활성 광 케이블,100Gb/s EDR 인피니밴드 케이블,20m LSZH VCSEL 광 케이블 |
||
제품 설명
멜라녹스 MFA1A00-E020 100Gb/s QSFP28 액티브 광 케이블
주요 장점:MFA1A00-E020는 InfiniBand EDR 100Gb/s 시스템용으로 설계된 VCSEL 기반의 활성 광 케이블이다. 예측 가능한 낮은 대기 시간을 제공하며, 끝당 2.2W만을 소비한다.그리고 100m까지의 거리를 지원합니다.. 핫 플러그 가능한 QSFP28 커넥터, 통합된 리타임 및 프로그래밍 가능한 신호 컨디셔닝은 고성능 컴퓨팅 및 밀집 데이터 센터 섬유에 선호되는 선택이됩니다.
- ✔ 데이터 비율
100Gb/s (4×25G NRZ) - ✔ 다가가기
20m (OM3/OM4 MMF) - ✔ 전력 소비
2.2W 전형적인 (다시 켜고) - ✔ 프로토콜
InfiniBand EDR / 100GbE
주요 특징
- 각 끝에는 4개의 멀티 모드 광섬유 송수신기가 있고, 각각 26Gb/s를 전송할 수 있어 EDR 신호를 전달할 수 있습니다.
- 송신기 및 수신기 모두 25~26Gbps에서 레이인별로 선택 가능한 재시간; 재시간이 비활성화 될 때 자동으로 협상하여 낮은 속도를 유지합니다.
- 프로그래밍 가능한 수신기 출력 진폭과 사전 강조, 그리고 프로그래밍 가능한 송신기 입력 이퀄라이저와 스퀘치.
- 표준 SFF-8665을 준수하는 QSFP28 전기 인터페이스; SFF-8636에 따른 I2C 관리
- 1E-15보다 좋은 BER, LSZH (Low Smoke Zero Halogen) 자켓, RoHS 준수
기술 및 표준
VCSEL + DSP 아키텍처MFA1A00-E020의 각 끝에는 네 개의 850nm VCSEL 배열과 대응하는 PIN 탐지기가 통합되어 있습니다. 탑재된 재시화 기능 (CDR) 은 Tx와 Rx 모두를위한 신호 눈을 청소합니다.케이블이 범위를 확장하면서 비트 오류 비율을 10−15 이하로 유지하도록 허용합니다.프로그래밍 가능한 입력 이퀄라이저는 PCB 추적 손실을 보상하고 출력 전 강조는 엄격한 InfiniBand 마스크 요구 사항을 충족시키기 위해 신호를 형성합니다.
관리 및 진단:I2C 인터페이스 (SFF‐8636) 를 통해 호스트는 온도, 전압, 광전력 모니터,또한 공평화 및 출력 스윙을 조정합니다..
작동 원칙
MFA1A00-E020는 호스트 QSFP28 포트에서 전기 25G NRZ 신호를 4 개의 VCSEL 레이저를 사용하여 광 신호로 변환합니다.이 광적 신호는 평행 멀티 모드 섬유를 통해 원격 끝에 이동, PIN 광 다이오드가 신호를 전기 데이터로 변환합니다. 내부 시계 및 데이터 복구 (CDR) 회로는 신호를 재시간 할 수 있습니다.전기 인터페이스에 축적된 jitter를 제거합니다.케이블이 활동적이기 때문에 호스트 슬롯에서 제공하는 3.3V 이상 외부 전원 공급이 필요하지 않으며 모든 광 변환은 커넥터 하우스 내부에서 발생합니다.
응용 프로그램 및 일반적인 배포
- HPC 환경에서 InfiniBand EDR 클러스터 (Top500 슈퍼컴퓨터, 연구실)
- 100G 이더넷 가설 데이터 센터에서 잎-추상 상호 연결.
- 높은 처리량 NVMe-over-Fabrics를 위한 저장소-스위치 연결성
- DAC 케이블이 너무 무겁거나 도달이 제한되어 있는 단거리 광 연결 (20m~100m)
기술 사양
| 매개 변수 | 값 / 범위 |
|---|---|
| 형태 요인 | QSFP28 (SFF-8665을 준수) |
| 데이터 비율 | 103.125Gb/s (4× 25.78125G NRZ) |
| 섬유 종류 | 멀티 모드 (MMF) 50/125μm OM3/OM4 |
| 최대 길이 | 100m (OM4와 함께), MFA1A00-E020로 20m |
| 공급 전압 | 3.135V ∙ 3.465V |
| 권력 분산 | ≤2.5W (최대, 다시 켜고), 1.8W (일반, 다시 켜고) |
| 작동 온도 | 0°C ~ 70°C |
| BER | <1E-15 |
| 관리 | I2C (SFF-8636), 디지털 진단 |
선택 표 (부분적)
| 부문 번호 | 길이 | 커넥터 | 재킷 | 적용 |
|---|---|---|---|---|
| MFA1A00-E001 | 1m | QSFP28 | LSZH | InfiniBand EDR / 100GbE |
| MFA1A00-E005 | 5m | QSFP28 | LSZH | InfiniBand EDR / 100GbE |
| MFA1A00-E010 | 10m | QSFP28 | LSZH | InfiniBand EDR / 100GbE |
| MFA1A00-E020 | 20m | QSFP28 | LSZH | InfiniBand EDR / 100GbE |
| MFA1A00-E050 | 50m | QSFP28 | LSZH | InfiniBand EDR / 100GbE |
| MFA1A00-E100 | 100m | QSFP28 | LSZH | InfiniBand EDR / 100GbE (OM4) |
왜 MFA1A00-E020를 선택합니까?
- 확장 범위 대 DAC:20m에서, 그것은 수동 구리 케이블이 신호 반복기를 필요로하거나 너무 부피가 커질 수있는 윗 라크에서 끝까지의 거리를 쉽게 커버합니다.
- 융합된 리타임:수동 또는 선형 AOC와 달리, MFA1A00 시리즈는 네 개의 경로 모두에 실제 CDR 회로를 포함하여 jitter를 제거하고 엄격한 InfiniBand EDR 마스크에 대한 준수를 보장합니다.
- 최저 전력급:2.2W 전형적인 (중시화) 는 고밀도 스위치 및 네트워크 카드의 열 부하를 줄여 전체 데이터 센터 PUE에 기여합니다.
- 프로그래밍 가능한 신호 조건화:I2C를 통한 미세 조율 평준화 및 사전 강조는 경위 링크 또는 사용자 정의 시스템 통합에 대한 문제 해결에 귀중합니다.
서비스 및 지원
- 재고:1m에서 100m까지의 전체 MFA1A00-Exxx 시리즈를 포함하여 1000만 달러 이상의 주식.
- 보증:1년 제한된 하드웨어 보증 (부품 수리/ 교체)
- 기술 지원:배포 및 호환성 문의에 대한 24/7 엔지니어링 지원
- 배달:실시간 추적으로 전 세계 배송, 대부분의 주문은 24시간 이내에 완료됩니다.
자주 묻는 질문
Q: MFA1A00-E020는 표준 100G 이더넷 스위치와 작동합니까?
A: 예, 100GBASE-SR4와 완전히 호환되며 100G 이더넷 (4×25G NRZ) 을 지원하는 모든 QSFP28 포트에서 사용할 수 있습니다.
질문: 이 활성 광케이블와 분리된 섬유로 연결 가능한 광 모듈의 차이점은 무엇일까요?
A: MFA1A00-E020는 광학이 섬유에 영구적으로 부착되어 밀폐된,일반적으로 별도의 트랜시버와 패치 케이블보다 저렴하고 배포하기가 쉬운 공장 종료 솔루션.
Q: 더 낮은 대기 시간을 원한다면 재시간을 비활성화 할 수 있나요?
A: 예, I2C를 통해 각 레인별로 재시간을 비활성화 할 수 있습니다. 재시간을 사용하지 않으면 전력은 ~ 1.5W로 떨어지고 지연 시간은 방향 당 ~ 10 ns로 감소합니다.
Q: 케이블이 방향적인가요?
A: 아니, 양방향이고 어느 방향으로든 연결될 수 있습니다. 전자 장치와 광학 장치가 양쪽 끝에서 동일하게 작동합니다.
Q: 20m 모델 안에 어떤 종류의 섬유가 들어있나요?
A: MFA1A00-E020는 기존 MMF 인프라와 호환성을 보장하기 위해 최대 100m까지의 길이에 OM3 멀티모드 섬유 (50/125μm) 를 사용합니다.
중요 한 예방 조치
- ESD 감수성:케이블 집합은 견고하지만, QSFP28 커넥터는 정적 민감한 구성 요소를 포함합니다. 땅에 고정된 손목 스트랩을 사용하여 다루고 정적 방지 매트에 배치하십시오.
- 굽기 반지름:광학 손상을 피하기 위해 섬유를 30mm보다 더 단단히 구부리지 마십시오.
- 온도 범위:0~70°C의 온도 내에서만 작동한다. 극한 온도에 노출된 경우 VCSEL의 수명이 저하될 수 있다.
- 커넥터 청소:각 삽입 전에 MPO 스타일의 커넥터 (QSFP28 케이지 내부) 를 검사하고 청소합니다. 승인된 광학 청소기를 사용하십시오.
- 1급 레이저 제품:IEC 60825-1을 준수합니다. 오프레이션에 직접 눈 노출을 피하십시오.
