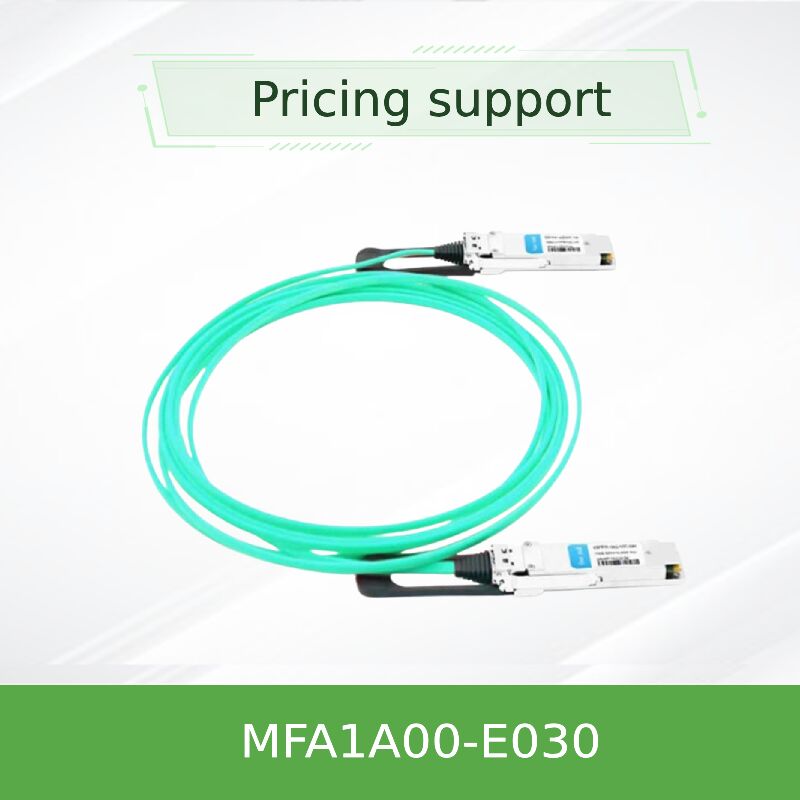

Mellanox MFA1A00-E030 100Gb/s QSFP28 EDR 액티브 광케이블 30m InfiniBand LSZH VCSEL
제품 상세 정보:
| 브랜드 이름: | Mellanox |
| 모델 번호: | MFA1A00-E030 |
| 문서: | MFA1A00-xxxx.pdf |
결제 및 배송 조건:
| 최소 주문 수량: | 1개 |
|---|---|
| 가격: | Negotiate |
| 포장 세부 사항: | 외부 상자 |
| 배달 시간: | 목록을 기반으로 |
| 지불 조건: | 티/티 |
| 공급 능력: | 프로젝트/배치 별 공급 |
|
상세 정보 |
|||
| 유효성: | 재고 | 보증: | 1년 |
|---|---|---|---|
| 상태: | 신규 및 원본 | 기술: | 인피니본 |
| 데이터 속도: | 100Gb/s까지 | 커넥터 유형: | QSFP28 |
| 길이: | 30m | 힘: | 2.2W 전력 소모 (리타이밍으로, typ, 각각 끝) |
| Rohs 준수: | 예 | 선택 가능한 리타이밍: | 예 |
| 강조하다: | Mellanox QSFP28 100Gb/s 광케이블,InfiniBand EDR 액티브 광케이블 30m,LSZH VCSEL Mellanox 광섬유 케이블 |
||
제품 설명
Mellanox MFA1A00-E030 100Gb/s QSFP28 액티브 광 케이블
핵심 장점: MFA1A00-E030은 InfiniBand EDR 100Gb/s 환경을 위해 설계된 VCSEL 기반 액티브 광 케이블입니다. 예측 가능한 초저 지연 시간을 보장하며, 각 끝단에서 2.2W만 소비하고(리타이밍 활성화 시), 최대 30미터까지 지원합니다. 이는 패시브 구리 솔루션에 비해 상당한 확장입니다. 핫 플러그 가능한 QSFP28 커넥터, 통합 리타이밍 기능, 프로그래밍 가능한 신호 컨디셔닝을 갖춘 이 AOC는 고성능 컴퓨팅 클러스터 및 고밀도 데이터 센터 토폴로지에 최적의 선택입니다.
- ✔ 데이터 속도
100Gb/s (4× 25G NRZ) - ✔ 도달 거리
30미터 (OM3/OM4 MMF) - ✔ 전력 소비
2.2W 일반 (리타이밍 켜짐) - ✔ 프로토콜 지원
InfiniBand EDR / 100GbE
주요 특징
- 각 끝단에 4개의 독립적인 멀티모드 광섬유 트랜시버가 있으며, 각 트랜시버는 26Gb/s 작동용으로 등급이 매겨져 EDR 신호 처리에 충분한 여유를 제공합니다.
- 25~26Gbps 송신 및 수신 모두에 대해 레인별 선택 가능한 리타이밍 기능이 있으며, 리타이밍이 우회될 때 낮은 데이터 속도로 자동 조정됩니다.
- 완전히 프로그래밍 가능한 수신기 출력 진폭 및 프리엠퍼시스, 그리고 프로그래밍 가능한 송신기 입력 이퀄라이제이션 및 스퀠치 기능.
- SFF-8636 사양에 따른 I²C 관리 기능을 갖춘 표준 SFF-8665 호환 QSFP28 전기 인터페이스.
- 1E-15 미만의 비트 오류율, 저연기 무할로겐(LSZH) 재킷, RoHS 준수 구조.
기술 및 표준
고급 VCSEL + CDR 아키텍처: MFA1A00-E030의 각 끝단에는 4개의 850nm VCSEL 배열과 일치하는 PIN 포토디텍터가 통합되어 있습니다. 레인별 내장 클럭 및 데이터 복구(CDR) 회로는 송신 및 수신 신호를 리타이밍하도록 활성화할 수 있어, 누적된 지터를 효과적으로 제거하고 전체 30미터 링크에 걸쳐 깨끗한 아이 다이어그램을 보장합니다. 프로그래밍 가능한 입력 이퀄라이저는 호스트 보드의 고주파 손실을 보상하고, 출력 프리엠퍼시스는 엄격한 InfiniBand EDR 마스크 요구 사항을 충족하도록 신호를 형성합니다.
포괄적인 디지털 진단: I²C 인터페이스(SFF-8636)를 통해 호스트 시스템은 온도, 공급 전압 및 광 전력 수준을 실시간으로 모니터링할 수 있습니다. 또한, 이퀄라이제이션 설정 및 출력 스윙을 동적으로 조정하여 중요 애플리케이션 또는 링크 최적화를 위한 미세 조정을 가능하게 합니다.
작동 원리
MFA1A00-E030은 호스트 QSFP28 포트에서 들어오는 25G NRZ 전기 신호를 4개의 병렬 VCSEL 레이저를 사용하여 광 신호로 변환합니다. 이러한 광 신호는 개별 멀티모드 광섬유를 통해 원격 끝으로 전파되며, 여기서 PIN 포토다이오드가 광-전기 변환을 수행합니다. 통합 CDR 회로는 데이터 스트림을 리타이밍하도록 선택적으로 활성화되어 PCB 트레이스 손실 또는 커넥터 반사로 인한 신호 저하를 제거합니다. 모든 액티브 부품은 호스트 슬롯의 표준 3.3V 공급 장치에서 직접 전원이 공급되며, 완전한 광 변환은 커넥터 하우징 내에서 발생하여 원활한 플러그 앤 플레이 경험을 제공합니다.
애플리케이션 및 일반적인 배포
- HPC 환경의 InfiniBand EDR 클러스터 (Top500 슈퍼컴퓨터, 연구 기관, 시뮬레이션 실험실).
- 가상화된 데이터 센터 및 클라우드 제공업체 네트워크 내의 100G 이더넷 리프-스파인 상호 연결.
- NVMe-oF 및 분산 파일 시스템을 위한 고처리량 스토리지-스위치 연결.
- DAC 케이블이 너무 무겁거나, 유연성이 떨어지거나, 더 짧은 거리로 제한되는 단거리-중거리 광 링크.
기술 사양
| 매개변수 | 값 / 범위 |
|---|---|
| 폼 팩터 | QSFP28 (SFF-8665 호환) |
| 데이터 속도 | 103.125Gb/s (4× 25.78125G NRZ) |
| 광섬유 유형 | 멀티모드 (MMF) 50/125µm OM3/OM4 |
| 최대 길이 | 100m (OM4 사용 시), MFA1A00-E030의 경우 30m |
| 공급 전압 | 3.135V ~ 3.465V |
| 전력 소모 | ≤2.5W (최대, 리타이밍 켜짐), 1.8W (일반, 리타이밍 꺼짐) |
| 작동 온도 | 0°C ~ 70°C |
| BER | <1E-15 |
| 관리 | I²C (SFF-8636), 디지털 진단 |
선택 표 (부분)
| 부품 번호 | 길이 | 커넥터 | 재킷 | 애플리케이션 |
|---|---|---|---|---|
| MFA1A00-E001 | 1 m | QSFP28 | LSZH | InfiniBand EDR / 100GbE |
| MFA1A00-E005 | 5 m | QSFP28 | LSZH | InfiniBand EDR / 100GbE |
| MFA1A00-E010 | 10 m | QSFP28 | LSZH | InfiniBand EDR / 100GbE |
| MFA1A00-E020 | 20 m | QSFP28 | LSZH | InfiniBand EDR / 100GbE |
| MFA1A00-E030 | 30 m | QSFP28 | LSZH | InfiniBand EDR / 100GbE |
| MFA1A00-E050 | 50 m | QSFP28 | LSZH | InfiniBand EDR / 100GbE |
| MFA1A00-E100 | 100 m | QSFP28 | LSZH | InfiniBand EDR / 100GbE (OM4) |
MFA1A00-E030을 선택해야 하는 이유?
- DAC 대비 확장된 도달 거리: 30미터에서 이 AOC는 패시브 구리 케이블에 액티브 리피터가 필요하거나 라우팅하기에 너무 번거로운 탑오브랙(Top-of-rack)에서 엔드오브로우(End-of-row)까지의 거리를 쉽게 연결합니다.
- 진정한 리타이밍 기능: 패시브 또는 선형 광 솔루션과 달리 MFA1A00 시리즈는 4개 레인 모두에 전용 CDR 회로를 갖추고 있어 엄격한 InfiniBand EDR 신호 무결성 사양 준수를 보장합니다.
- 업계 선도적인 전력 효율성: 일반 2.2W만 소비하므로(리타이밍 활성화 시) 고밀도 스위치 및 네트워크 카드의 열 부하를 최소화하여 데이터 센터 PUE 개선에 기여합니다.
- 현장 프로그래밍 가능한 신호 최적화: I²C 인터페이스를 통해 이퀄라이제이션 및 프리엠퍼시스를 미세 조정할 수 있습니다. 이는 마진이 적은 링크의 문제 해결 또는 맞춤형 시스템 통합에 매우 유용한 도구입니다.
서비스 및 지원
- 재고: 1m에서 100m 길이의 전체 MFA1A00-Exxx 시리즈를 포함하여 1천만 달러 이상의 재고 보유.
- 보증: 부품 수리 또는 교체를 포함하는 1년 제한 하드웨어 보증.
- 기술 지원: 배포, 호환성 및 문제 해결 문의에 대한 연중무휴 엔지니어링 지원.
- 배송: 실시간 추적을 통한 글로벌 배송; 대부분의 주문은 24시간 이내에 처리됩니다.
자주 묻는 질문
Q: MFA1A00-E030은 표준 100G 이더넷 스위치와 호환됩니까?
A: 예, 100GBASE-SR4 사양을 완벽하게 준수하며 100G 이더넷(4×25G NRZ)을 지원하는 모든 QSFP28 포트에서 원활하게 작동합니다.
Q: 이 액티브 광 케이블은 별도의 광 모듈 및 패치 코드와 어떻게 다릅니까?
A: MFA1A00-E030은 광섬유에 영구적으로 부착된 광학 장치를 특징으로 하여, 일반적으로 개별 트랜시버와 외부 광섬유보다 비용 효율적이고 배포가 간편한 밀봉된 공장 종단 조립품을 만듭니다.
Q: 더 낮은 지연 시간을 달성하기 위해 리타이밍을 비활성화할 수 있습니까?
A: 물론입니다. I²C 제어를 통해 레인별로 리타이밍을 비활성화할 수 있습니다. 리타이밍을 끄면 전력 소비가 약 1.5W로 감소하고 지연 시간이 방향당 약 10ns 감소합니다.
Q: 케이블이 방향성이 있습니까, 아니면 특정 방향으로 연결해야 합니까?
A: 아니요, 케이블은 양방향이며 어느 방향으로든 연결할 수 있습니다. 전자 장치가 자동 협상하며 광학 부품은 양쪽 끝에서 동일하게 작동합니다.
Q: 30m 모델 내부에는 어떤 유형의 광섬유가 사용됩니까?
A: MFA1A00-E030은 최대 100m 길이까지 OM3 멀티모드 광섬유(50/125µm)를 사용하며, 기존 멀티모드 광섬유 인프라와의 완전한 호환성을 보장합니다.
중요 주의 사항
- ESD 민감성: 케이블 조립품은 기계적으로 견고하지만, QSFP28 커넥터에는 정전기에 민감한 부품이 포함되어 있습니다. 항상 접지된 손목 스트랩과 정전기 방지 매트를 사용하여 취급하십시오.
- 최소 굽힘 반경: 광학 성능 저하 또는 영구적인 손상을 방지하기 위해 광섬유를 30mm보다 더 작게 구부리지 마십시오.
- 온도 범위: 0~70°C 케이스 온도 내에서만 작동하십시오. 이 범위를 벗어난 장기간 노출은 VCSEL의 신뢰성에 영향을 미칠 수 있습니다.
- 커넥터 청소: 삽입하기 전에 승인된 광학 클리너를 사용하여 QSFP28 케이지 내부의 광학 접점을 검사하고 청소하십시오.
- Class 1 레이저 제품: IEC 60825-1을 준수합니다. 조리개에 직접적인 눈 노출을 피하십시오.
