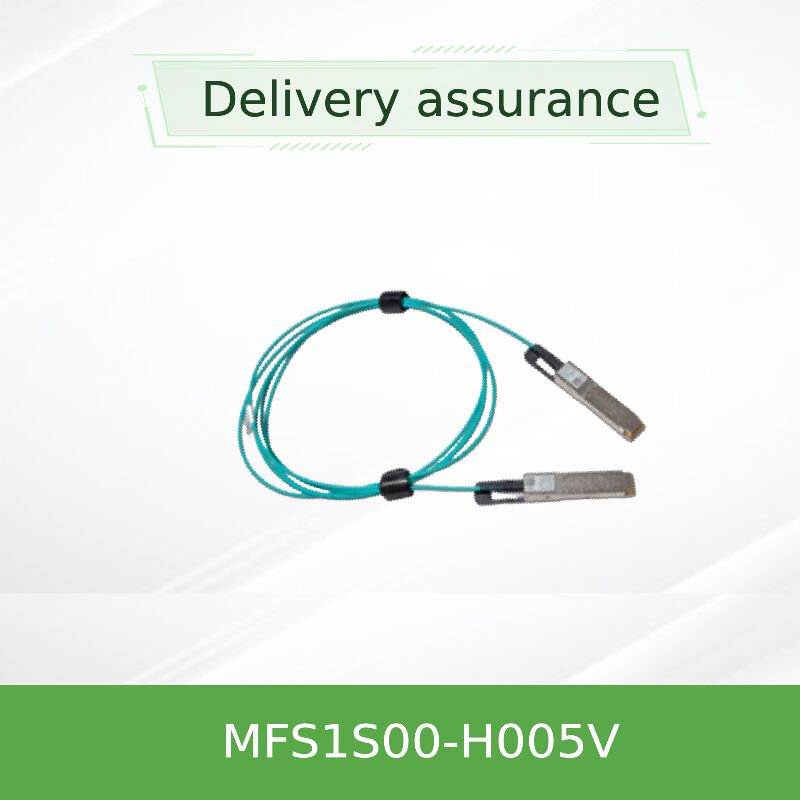

NVIDIA MFS1S00-H005V 200Gb/s QSFP56 액티브 광 케이블 5m AOC HDR 인피니밴드

High-performance 5-meter active optical cable featuring VCSEL technology—delivering 200Gb/s throughput over multimode fiber for HDR InfiniBand and 200GbE data center interconnects with low power consumption and exceptional signal integrity.

• 끝당 4x 50Gb/s PAM4 전선에서 200Gb/s 총 대역폭
• 길이 5m, 지름 3.0mm, LSZH 등급의 듀플렉스 섬유 재킷
• 인피니밴드 HDR (200Gb/s) 및 200 기가비트 이더넷을 지원합니다.
• 프로그래밍 가능한 Rx 출력 진폭과 전 강조
• 핫 플러그 가능한 QSFP56 형태 인자, SFF-8665을 준수, 끝당 5.0W의 일반적인 전력

• 200Gb/s 처리량:각 방향에 4개의 50Gb/s PAM4 채널, 총 200Gb/s 풀 듀플렉스
• VCSEL 기술:안정적이고 저렴한 멀티모드 전송을 위한 수직 하위 표면 발사 레이저
• 리타임 능력:최적의 신호 조건화를 위해 50Gb/s까지 모든 노선에서 선택 가능한 재시간.
• 디지털 진단 모니터링 (DDM):광학 전력, 온도, 전압, bias 전류의 실시간 모니터링
• 프로그래밍 가능한 평형화:링크 최적화를 위해 Tx 입력 평형 및 Rx 출력 전 강조.

MFS1S00-H005V는SFF-8665(QSFP56 전기) 및SFF-8636(관리 인터페이스)4x 50Gb/s PAM4 변조멀티모드 섬유 (OM3/OM4) 를 지원합니다.인피니밴드 HDR(IBTA 1.5) 및200GBASE-SR4이더넷, 통합CDR (시계 및 데이터 복구)레인별로 25.78125 GBd NRZ (EDR) 또는 26.5625 GBd PAM4 (HDR) 를 위한 속도 선택으로 RoHS를 준수합니다.

MFS1S00-H005V는 호스트로부터 전기 50Gb/s PAM4 신호를 한쪽 끝에서 네 개의 VCSEL 레이저를 사용하여 광 신호로 변환합니다.이 신호들은 멀티모드 섬유를 통해 이동하고 다른 끝에 있는 광탐지 장치에 의해 다시 전기로 변환됩니다.통합된재시화 기능CDR 회로를 사용하여 신호를 재조정하여 jitter를 줄이고 범위를 확장합니다. 디지털 진단은 I2C 인터페이스를 통해 실시간 피드백을 제공하여 링크 상태를 지속적으로 모니터링합니다.

• 인피니밴드 HDR 천재:QM8700/QM8790 스위치를 ConnectX-6/7 어댑터에 연결합니다.
• 200GbE 네트워크:링크 스펙트럼 SN3700/SN4600 스위치
• 톱 오브 랙에서 서버로:5m까지의 단거리 랙 연결, 낮은 지연시간.
• 저장 클러스터:컨버지드 이더넷 (RoCE) 및 NVMe-oF 배포를 통해 RDMA.

참고: 작동 온도 0°C ~ 70°C, 저장 -40°C ~ 85°C. 최소 굽기 반지름 30mm. 더 긴 길이 (H050V, H100V) 로 최대 100m까지 지원합니다.

• 패시브 구리:더 긴 범위 (5m ~ 100m) 가량, 더 나은 공기 흐름, EMI 면역과 함께.
• 액티브 코퍼 (ACC):광학 솔루션은 갈바닉 격리 및 더 긴 거리 옵션을 제공합니다.
• 융합된 리타임:표준 AOC보다 신호 품질과 jitter 성능을 향상시킵니다.
• 전체 DDM 지원:실시간 광전력 및 온도 모니터링을 통해 능동적인 유지보수

우리는 24/7 기술 컨설팅, RMA 서비스 및 케이블 인프라 설계 지원을 제공합니다. 각 MFS1S00-H005V는 1 년 보증과 100% 공장 테스트로 지원됩니다.크기 주문에 사용할 수 있는 사용자 정의 길이우리의 재고는 재고 품목에 대한 같은 날 배송을 보장합니다. 트랜시버 호환성 검증에 대한 사전 판매 지원이 제공됩니다.

A:네, 적절한 모드에서 사용할 때 ConnectX-6 (HDR) 및 ConnectX-5 (EDR) 어댑터와 완전히 호환됩니다.

A:네, 100GbE를 지원합니다. 2x50G PAM4 모드 또는 4x25G NRZ 모드에서 적절한 속도 선택 설정으로 작동합니다.

A:MFS1S00 시리즈는 -H100V 모델로 최대 100m까지 지원합니다. 5m 버전은 랙 내부 연결에 이상적입니다.

A:아니, 플러그 앤 플레이입니다. 케이블은 자동으로 호스트와 프로토콜과 속도를 협상합니다.

A:최소 굽기 반지름은 30mm입니다. 신호 무결성을 유지하기 위해 날카로운 굽기를 피하십시오.

• ESD 감수성:QSFP 케이지 에 삽입 할 때 땅 에 붙은 손목띠 를 사용 한다. 커넥터 는 보호 모자 로 배송 된다. 설치 직전 에만 제거 한다.
• 사용 전에 깨끗하게:항상 적당한 한 클릭 청소기로 광 연결 장치를 깨끗하게하십시오.
• 굽기 반지름:굽기 반지름이 30mm를 초과하지 마십시오. 커넥터에 긴장을 피하십시오.
• 작동 온도:주변 온도가 0°C~70°C 이상으로 유지되어야 합니다.
• 보관:-40°C ~ 85°C 사이의 깨끗하고 건조한 환경에서 보관합니다.
