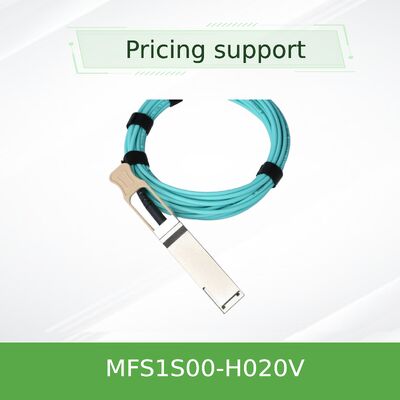

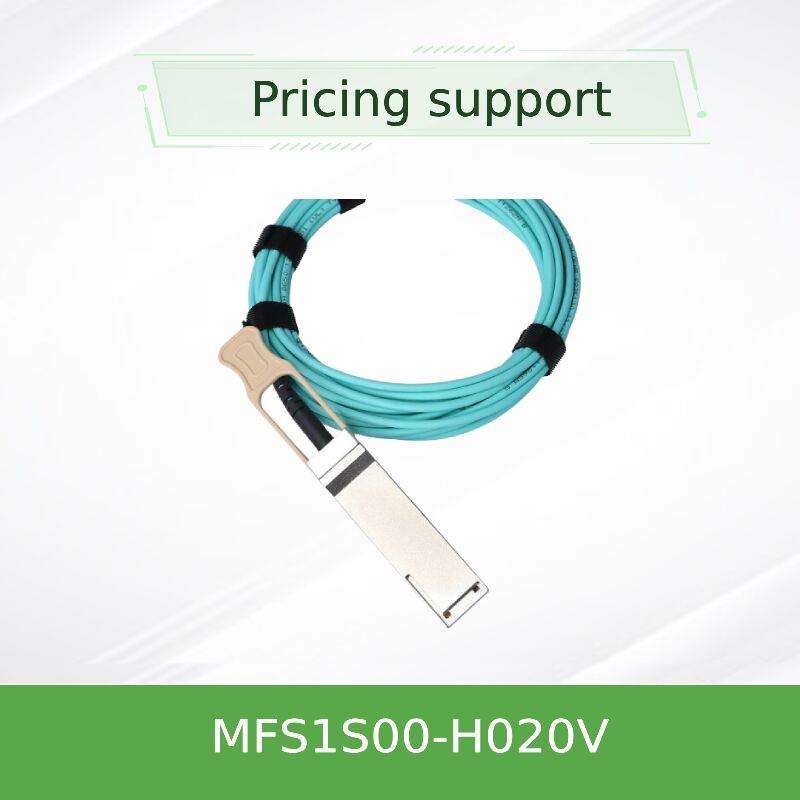

NVIDIA mellanox MFS1S00-H020V 200Gb/s QSFP56 액티브 광 케이블 20m AOC HDR 인피니밴드
제품 상세 정보:
| 브랜드 이름: | Mellanox |
| 모델 번호: | MFS1S00-H020V |
| 문서: | MFS1S00-HxxxV 200Gbs-QSFP56...ns.pdf |
결제 및 배송 조건:
| 최소 주문 수량: | 1개 |
|---|---|
| 가격: | Negotiate |
| 포장 세부 사항: | 외부 상자 |
| 배달 시간: | 목록을 기반으로 |
| 지불 조건: | 티/티 |
| 공급 능력: | 프로젝트/배치 별 공급 |
|
상세 정보 |
|||
| 유효성: | 재고 | 보증: | 1년 |
|---|---|---|---|
| 상태: | 신규 및 원본 | 기술: | 인피니본 |
| 유형: | Mellanox AOC 케이블 | 케이블 길이: | 20 미터 |
| 제품: | MFS1S00-H020V | 이름: | 활동적 섬유 케이블 200Gb/s VPI IB HDR와 200GbE QSFP56 20 미터 MFS1S00-H020V |
| 예어: | Mellanox 케이블 | ||
| 강조하다: | 멜라녹스 200Gb/s QSFP56 케이블,HDR 인피니밴드 액티브 광 케이블,20m Mellanox AOC 보증 |
||
제품 설명
VCSEL 기술을 특징으로 하는 중거리 20미터 액티브 광 케이블로, HDR InfiniBand 및 200GbE 데이터 센터 상호 연결을 위해 멀티모드 광섬유를 통해 200Gb/s 처리량을 제공하며, 디지털 진단 및 저전력 소비가 통합되어 있습니다.
- 엔드당 4x 50Gb/s PAM4 레인을 통한 200Gb/s 총 대역폭
- 3.0mm 직경, LSZH 등급 듀플렉스 광섬유 재킷의 20미터 길이
- InfiniBand HDR (200Gb/s) 및 200 기가비트 이더넷 지원
- 전체 디지털 진단 모니터링 (DDM): 광 파워, 온도, 전압, 바이어스 전류
- 핫 플러그 가능 QSFP56 폼 팩터, SFF-8665 규격, 엔드당 5.0W 일반 전력 소비
- 200Gb/s 처리량: 방향당 4개의 50Gb/s PAM4 채널, 총 200Gb/s 전이중 통신.
- VCSEL 기술: 20m 이상의 안정적이고 저렴한 멀티모드 전송을 위한 수직 공동 표면 방출 레이저.
- 리타이밍 기능: 최적의 신호 컨디셔닝을 위해 모든 레인에서 최대 50Gb/s까지 선택 가능한 리타이밍.
- 디지털 진단 모니터링 (DDM): 사전 유지보수를 위한 광 파워, 온도, 전압 및 바이어스 전류의 실시간 모니터링.
- 프로그래밍 가능한 이퀄라이제이션: 링크 최적화를 위한 Tx 입력 이퀄라이제이션 및 Rx 출력 프리엠퍼시스.
MFS1S00-H020V는 SFF-8665 (QSFP56 전기) 및 SFF-8636 (관리 인터페이스)을 준수합니다. 멀티모드 광섬유 (OM3/OM4)를 통해 4x 50Gb/s PAM4 변조를 사용합니다. InfiniBand HDR (IBTA 1.5) 및 200GBASE-SR4 이더넷을 지원합니다. CDR (클럭 및 데이터 복구)가 레인당 통합되어 있으며, 25.78125 GBd NRZ (EDR) 또는 26.5625 GBd PAM4 (HDR)를 위한 속도 선택 기능을 제공합니다. RoHS 준수.
MFS1S00-H020V는 호스트에서 오는 전기적 50Gb/s PAM4 신호를 한쪽 끝의 4개의 VCSEL 레이저를 사용하여 광 신호로 변환합니다. 이 신호는 멀티모드 광섬유를 통해 전송되며, 반대쪽 끝의 광 검출기에 의해 다시 전기 신호로 변환됩니다. 통합된 리타이밍 기능은 CDR 회로를 사용하여 신호를 재조정하여 지터를 줄이고 도달 거리를 확장합니다. 디지털 진단은 링크 상태를 지속적으로 모니터링하여 링크 최적화 및 오류 예측을 위해 I²C 인터페이스를 통해 실시간 피드백을 제공합니다.
- InfiniBand HDR 패브릭: QM8700/QM8790 스위치를 ConnectX-6/7 어댑터에 여러 랙에 걸쳐 연결합니다.
- 200GbE 네트워크: 최대 20m까지 고대역폭 이더넷을 위해 Spectrum SN3700/SN4600 스위치를 연결합니다.
- 랙 상단에서 인접 랙까지: 인접 랙 간의 중거리 연결.
- 스토리지 클러스터: 더 긴 도달 거리가 필요한 RoCE (RDMA over Converged Ethernet) 및 NVMe-oF 배포.
| 모델 | 길이 | 데이터 속도 | 커넥터 | 광섬유 유형 | 엔드당 전력 | 프로토콜 |
|---|---|---|---|---|---|---|
| MFS1S00-H020V | 20 m | 200Gb/s (4x50G PAM4) | QSFP56 | MMF (OM3/OM4) | 5.0W (일반) | IB HDR, 200GbE |
| MFS1S00-H010V | 10 m | 200Gb/s | QSFP56 | MMF | 5.0W | IB HDR, 200GbE |
| MFS1S00-H030V | 30 m | 200Gb/s | QSFP56 | MMF | 5.0W | IB HDR, 200GbE |
참고: 작동 온도 0°C ~ 70°C, 보관 온도 -40°C ~ 85°C. 최소 굽힘 반경 30mm. 더 긴 길이 (H050V, H100V)로 최대 100m 도달 거리 지원. 길이 허용 오차: 20m 길이의 경우 ±0.5m.
- 패시브 구리 대비: 더 긴 도달 거리 (20m)와 더 낮은 무게, 더 나은 공기 흐름, 완전한 EMI 내성.
- 액티브 구리 (ACC) 대비: 광 솔루션은 갈바닉 절연 및 확장된 거리 기능을 제공합니다.
- 통합 리타이밍: 20m 거리에서 표준 AOC 대비 신호 품질 및 지터 성능 향상.
- 전체 DDM 지원: 사전 유지보수 및 오류 예측을 위한 실시간 광 파워 및 온도 모니터링.
- 중거리 유연성: 인접 랙 간 또는 통로 간 연결에 이상적.
24/7 기술 상담, RMA 서비스 및 케이블링 인프라 설계 지원을 제공합니다. 각 MFS1S00-H020V에는 1년 보증 및 100% 공장 테스트가 적용됩니다. 대량 주문 시 맞춤형 길이 제공 가능. 재고 보유 시 당일 발송 보장. 트랜시버 호환성 확인 및 링크 예산 계산을 위한 사전 판매 지원 가능.
A: 예, ConnectX-6 (HDR) 및 ConnectX-5 (EDR) 어댑터와 완벽하게 호환됩니다. 20m 도달 거리는 HDR의 광학 예산 범위 내에 있습니다.
A: 예, 적절한 속도 선택 설정을 통해 2x50G PAM4 모드 또는 4x25G NRZ 모드로 작동하여 100GbE를 지원합니다.
A: 통합 리타이밍 및 VCSEL 드라이버로 인해 길이에 관계없이 엔드당 5.0W의 일반적인 전력 소비량을 가집니다.
A: 아니요, 플러그 앤 플레이입니다. 케이블은 호스트와 프로토콜 및 속도를 자동 협상합니다.
A: 최소 굽힘 반경은 30mm입니다. 신호 무결성을 유지하기 위해 급격한 굽힘을 피하십시오.
- ESD 민감성: QSFP 케이지에 삽입할 때는 접지된 손목 스트랩을 사용하십시오. 커넥터는 보호 캡과 함께 배송됩니다. 설치 직전에만 제거하십시오.
- 사용 전 청소: 삽입 전에 항상 적절한 원클릭 클리너로 광 커넥터를 청소하십시오. 오염은 링크 오류를 유발합니다.
- 굽힘 반경: 30mm 굽힘 반경을 초과하지 마십시오. 커넥터에 장력이 가해지지 않도록 하십시오.
- 작동 온도: 주변 온도가 0°C–70°C 범위 내에 있는지 확인하십시오.
- 보관: 깨끗하고 건조한 환경에서 -40°C ~ 85°C 사이에 보관하십시오.
