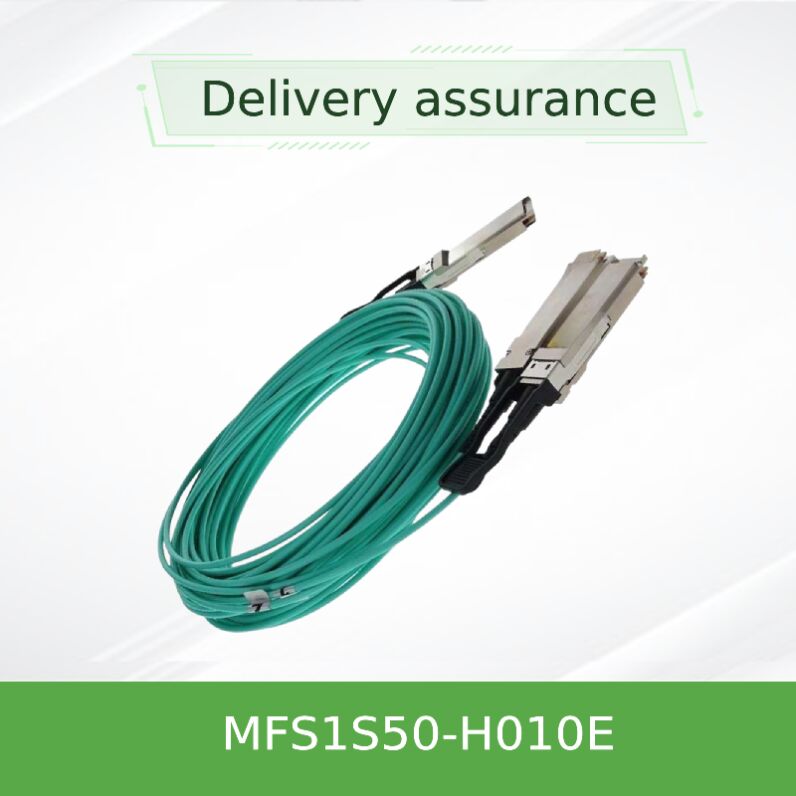

NVIDIA Mellanox MFS1S50-H010E 200Gb/s to 2x100Gb/s QSFP56 액티브 광 분할 케이블 10m AOC

VCSEL 기술을 특징으로 하는 비용 효율적인 10미터 액티브 광 분배 케이블 — 단일 200Gb/s QSFP56 포트를 두 개의 독립적인 100Gb/s QSFP56 연결로 변환하여 HDR InfiniBand 및 200GbE 데이터 센터 토폴로지에 적합합니다.

• 200Gb/s ~ 2x100Gb/s 브레이크아웃 아키텍처 (4x50G PAM4 ~ 2x2x50G)
• 아쿠아 멀티모드 광섬유, LSZH 등급 재킷 포함 10미터 길이
• InfiniBand HDR (200G) ~ HDR100 (100G) 및 200GbE ~ 100GbE 지원
• 프로그래밍 가능한 Rx 출력 진폭 및 사전 강조 | 디지털 진단 모니터링
• 핫 플러그 가능 QSFP56 커넥터, SFF-8665 호환, 4.5W (200G 엔드) / 3.0W (100G 엔드)

• 브레이크아웃 아키텍처: 하나의 200Gb/s QSFP56 엔드가 두 개의 100Gb/s QSFP56 엔드로 분기됩니다 — 스위치-서버 연결에 이상적입니다.
• VCSEL 기술: 10m 이상의 안정적이고 저렴한 멀티모드 전송을 위한 수직 공동 표면 방출 레이저.
• 듀얼 데이터 속도 지원: 200G HDR ~ 2x100G HDR100 (InfiniBand) 또는 200GbE ~ 2x100GbE.
• 디지털 진단 모니터링 (DDM): 레인별 광 출력, 온도, 전압 및 바이어스 전류의 실시간 모니터링.
• 낮은 전력 소비: 200G 엔드에서 일반 4.5W, 100G 엔드당 3.0W.

MFS1S50-H010E는 SFF-8665 (QSFP56 전기) 및 SFF-8636 (관리 인터페이스)을 준수합니다. 200G 엔드에서는 4x 50Gb/s PAM4 변조를 사용하며, 두 개의 100G 엔드에서는 2x2x50G PAM4로 분기됩니다. InfiniBand HDR/HDR100 (IBTA 1.5) 및 200GBASE-SR4 / 100GBASE-SR2 이더넷을 지원합니다. 25.78125 GBd NRZ 또는 26.5625 GBd PAM4에 대한 속도 선택 기능이 있는 레인별 CDR (클럭 및 데이터 복구)가 통합되어 있습니다. RoHS 준수.

MFS1S50-H010E는 호스트 200G 포트의 전기 50Gb/s PAM4 신호를 4개의 VCSEL 레이저를 사용하여 광 신호로 변환합니다. 케이블 내부에서 4개의 광 레인은 각각 두 개의 레인 그룹으로 분기되어 두 개의 별도 100G QSFP56 커넥터로 라우팅됩니다. 각 100G 엔드에서 광 검출기는 광 신호를 다시 전기 신호로 변환합니다. 통합된 CDR 리타이밍은 신호를 재조정하여 지터를 줄입니다. 디지털 진단은 링크 상태를 지속적으로 모니터링하여 I²C 인터페이스를 통해 실시간 피드백을 제공합니다.

• 스위치-서버 연결: 200G QM8700 스위치 포트를 두 개의 100G ConnectX-6/7 어댑터에 연결합니다.
• 200GbE ~ 100GbE 브레이크아웃: 200G Spectrum 스위치를 두 개의 100G 서버 또는 스토리지 노드에 연결합니다.
• 랙 상단 팬아웃: 혼합 속도 인프라를 위해 고밀도 스위치 포트를 효율적으로 활용합니다.
• HDR100 클러스터: 브레이크아웃 케이블을 사용하여 HDR 스위치로 비용 효율적인 HDR100 패브릭을 구축합니다.

참고: 작동 온도 0°C ~ 70°C, 보관 온도 -40°C ~ 85°C. 최소 굽힘 반경 30mm. 100G 엔드 전력: 일반 3.0W.

• 패시브 구리 분배 케이블 대비: 더 긴 도달 거리(10m), 더 낮은 무게, 더 나은 공기 흐름 및 완전한 EMI 내성.
• 개별 AOC 대비: 단일 케이블로 팬아웃 애플리케이션의 비용을 절감하고 케이블 관리를 단순화합니다.
• 통합 리타이밍: 거리에 따른 신호 품질 및 지터 성능을 향상시킵니다.
• 전체 DDM 지원: 포트별 실시간 광 출력 및 온도 모니터링으로 사전 유지보수를 지원합니다.
• HDR100 최적화: 200G 스위치 포트를 사용하여 비용 효율적인 100G 패브릭을 구축하는 데 완벽합니다.

24/7 기술 상담, RMA 서비스 및 케이블링 인프라 설계 지원을 제공합니다. 각 MFS1S50-H010E에는 1년 보증 및 100% 공장 테스트가 적용됩니다. 대량 주문 시 맞춤형 길이도 가능합니다. 재고를 통해 재고 품목은 당일 발송됩니다. 트랜시버 호환성 확인 및 링크 예산 계산을 위한 사전 판매 지원이 가능합니다.

A: 예, 이 사용 사례를 위해 정확히 설계되었습니다 — 200G HDR 스위치에서 두 개의 HDR100 어댑터로 연결됩니다.

A: 예, 200GbE/100GbE 및 InfiniBand HDR/HDR100 프로토콜 모두를 지원합니다.

A: 각 100G 엔드는 일반 약 3.0W, 최대 3.5W를 소비합니다.

A: 정상 작동을 위해서는 두 개의 100G 엔드 모두 유효한 포트에 연결되어야 합니다. 이 케이블은 단일 엔드 사용을 위해 설계되지 않았습니다.

A: 최소 굽힘 반경은 30mm입니다. 신호 무결성을 유지하기 위해 급격한 굽힘은 피하십시오.

• ESD 민감성: QSFP 케이지에 삽입할 때는 접지된 손목 스트랩을 사용하십시오. 커넥터는 보호 캡과 함께 제공됩니다 — 설치 직전에만 제거하십시오.
• 사용 전 청소: 삽입 전에 항상 적절한 원클릭 클리너로 광 커넥터를 청소하십시오 — 오염은 링크 오류를 유발합니다.
• 굽힘 반경: 30mm 굽힘 반경을 초과하지 마십시오. 커넥터에 장력이 가해지지 않도록 하십시오.
• 작동 온도: 주변 온도가 0°C~70°C 범위 내에 있는지 확인하십시오.
• 보관: 깨끗하고 건조한 환경에서 -40°C ~ 85°C 사이에 보관하십시오.
