NVIDIA Mellanox MCP1600-E003E26 100Gb/s QSFP28 패시브 다이렉트 어태치 구리 케이블 – 3m, EDR InfiniBand, 저지연, 데이터 센터 상호 연결을 위한 거의 제로 전력
제품 상세 정보:
| 브랜드 이름: | Mellanox |
| 모델 번호: | MCP1600-E003E26 |
| 문서: | PB_MCP1600-E0xxEyy_100Gbps_...AC.pdf |
결제 및 배송 조건:
| 최소 주문 수량: | 1개 |
|---|---|
| 가격: | Negotiate |
| 포장 세부 사항: | 외부 상자 |
| 배달 시간: | 목록을 기반으로 |
| 지불 조건: | 티/티 |
| 공급 능력: | 프로젝트/배치 별 공급 |
|
상세 정보 |
|||
| 유효성: | 재고 | 보증: | 1년 |
|---|---|---|---|
| 상태: | 신규 및 원본 | 기술: | 인피니본 |
| 유형: | Mellanox AOC 케이블 | 케이블 길이: | 3 미터 |
| 이름: | Mellanox DAC 케이블 MCP1600-E003E26 IB EDR 100Gb/s 4x 25G-NRZ QSFP28 LSZH 3m 26AWG Infiniband 네트워크 케이블 | 예어: | Mellanox DAC 케이블 |
제품 설명

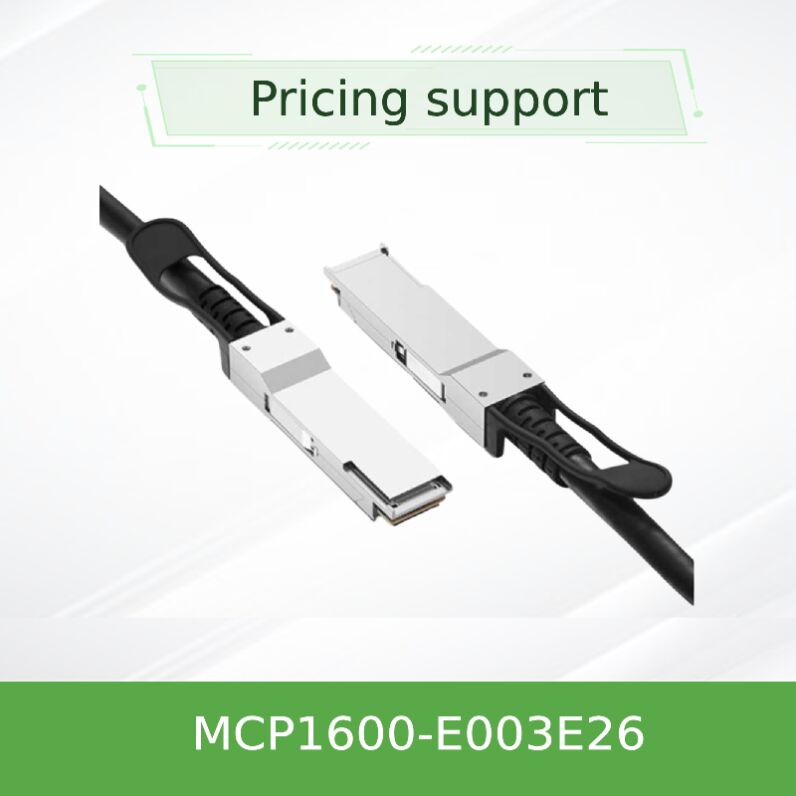

NVIDIA Mellanox MCP1600-E003E26 100Gb/s QSFP28 패시브 직접 연결 구리 케이블
EDR InfiniBand 및 100GbE 애플리케이션을 위한 100Gb/s 처리량을 제공하는 비용 효율적인 3미터 패시브 구리 케이블 — 데이터 센터 상호 연결 단거리용으로 거의 제로에 가까운 전력 소비, 초저 지연 시간 및 강력한 신호 무결성을 특징으로 합니다.
- 방향당 4x 25Gb/s NRZ 레인을 통한 100Gb/s 총 대역폭
- 26AWG 도체, 검은색 LSZH 재킷이 있는 3미터 길이
- InfiniBand EDR(100Gb/s) 및 100기가비트 이더넷 지원
- 거의 제로에 가까운 전력 소비(<0.1W) | 비트 오류율 1E-15 미만
- 핫 플러그 가능 QSFP28 폼 팩터, SFF-8665 호환, RoHS 호환
특징
- 100Gb/s 처리량: 방향당 4개의 25Gb/s NRZ 채널, 총 100Gb/s 전이중.
- 패시브 구리 설계: 액티브 컴포넌트 없음 — 최저 비용, 제로 지연 시간, 거의 제로 전력 소모.
- 26AWG 도체: 3미터 도달 거리에 최적화되어 우수한 신호 무결성을 제공합니다.
- 프로토콜 무관: 자동 협상을 통해 InfiniBand EDR 및 100GbE 지원.
- 엄격한 테스트: 1E-15 미만의 BER에 대해 100% 생산 테스트 완료 (Mellanox 시스템).기술 및 표준
MCP1600-E003E26은
SFF-8665(QSFP28 전기) 및 SFF-8636(관리 인터페이스)을 준수합니다. 트윈액스 구리 쌍을 통해 4x 25Gb/s NRZ 변조를 사용합니다. InfiniBand EDR(IBTA 1.3) 및 100GBASE-CR4 이더넷을 지원합니다. 통합 EEPROM은 I²C를 통해 제품 식별 정보를 제공합니다. LSZH 재킷과 함께 RoHS를 준수합니다.작동 원리: 패시브 구리 전송
패시브 직접 연결 구리 케이블인 MCP1600-E003E26은 고품질 26AWG 트위스트 페어와 정밀 임피던스 매칭(100Ω 차동)을 사용하여 액티브 증폭 없이 최대 3미터까지 25Gb/s NRZ 신호를 전송합니다. 케이블 구조는 스큐 및 누화를 최소화하며, EEPROM은 호스트 장치에 구성 데이터(길이, 공급업체, 이퀄라이제이션 힌트)를 제공합니다. 결과적으로
제로 지연 시간, 거의 제로 전력 링크로 단거리 랙 내 연결에 이상적입니다.애플리케이션 및 배포
InfiniBand EDR 패브릭:
- 랙 내에서 QM8700/QM8790 스위치를 ConnectX-5/6 어댑터에 연결합니다.100GbE 네트워크:
- Spectrum 스위치를 최대 3m 떨어진 서버 또는 스토리지 노드에 연결합니다.랙 상단에서 서버까지:
- 최소한의 전력 및 비용으로 단거리 랙 내 연결.스토리지 클러스터:
- RoCE(RDMA over Converged Ethernet) 및 NVMe-oF 배포.기술 사양 및 주문 옵션
모델
| 길이 | AWG | 데이터 속도 | 커넥터 | 전력 | 케이블 직경 | MCP1600-E003E26 |
|---|---|---|---|---|---|---|
| 3 m | 26 AWG | 100Gb/s | QSFP28 | < 0.1 W | 9.4 ± 0.4 mm | 참고: 작동 온도 0°C ~ 70°C, 보관 온도 -40°C ~ 85°C. 최소 단일 굽힘 반경: 47mm (직경의 5배). 반복/조립 굽힘 반경: 94mm (직경의 10배). |
| 2 m | 30 AWG | 100Gb/s | QSFP28 | < 0.1 W | 9.4 ± 0.4 mm | MCP1600-E005E26 |
| 5 m | 26 AWG | 100Gb/s | QSFP28 | < 0.1 W | 9.4 ± 0.4 mm | 참고: 작동 온도 0°C ~ 70°C, 보관 온도 -40°C ~ 85°C. 최소 단일 굽힘 반경: 47mm (직경의 5배). 반복/조립 굽힘 반경: 94mm (직경의 10배). |
장점 및 차별점
액티브 광 케이블(AOC) 대비:
- 훨씬 낮은 비용, 제로 전력 소비, 청소 불필요.액티브 구리(ACC) 대비:
- 낮은 비용 및 제로 전력 — 3m 이하의 매우 짧은 거리에 이상적입니다.입증된 신뢰성:
- Mellanox 시스템에서 1E-15 미만의 BER은 오류 없는 전송을 보장합니다.더 두꺼운 26AWG:
- 30AWG 케이블 대비 3m에서 더 나은 신호 무결성.서비스 및 지원
24/7 기술 상담, RMA 서비스 및 케이블 인프라 설계 지원을 제공합니다. 각 MCP1600-E003E26에는 1년 제한 하드웨어 보증 및 100% 공장 테스트가 적용됩니다. 당사의 재고는 재고 품목에 대해 당일 발송을 보장합니다. ConnectX 어댑터 및 Quantum 스위치와의 호환성 검증을 위한 사전 판매 지원이 가능합니다.
자주 묻는 질문(FAQ)
Q: 이 케이블은 ConnectX-5 및 ConnectX-6 어댑터와 호환됩니까?
A:
거의 제로(Q: 이 DAC를 100GbE 애플리케이션에 사용할 수 있습니까?
A:
거의 제로(Q: 설치 시 최소 굽힘 반경은 얼마입니까?
A:
거의 제로(Q: 구성이 필요합니까?
A:
거의 제로(Q: 전력 소비량은 얼마입니까?
A:
거의 제로(<0.1W)입니다. 액티브 컴포넌트가 없기 때문입니다.주의 사항 및 취급 지침
ESD 민감성:
- QSFP 케이지에 삽입할 때 접지된 손목 스트랩을 사용하십시오. 커넥터는 보호 캡과 함께 배송됩니다. 설치 직전에만 제거하십시오.굽힘 반경:
- 최소 굽힘 반경(단일 47mm, 반복 94mm)을 초과하지 마십시오. 커넥터 근처에서 날카로운 굽힘을 피하십시오.작동 온도:
- 주변 온도가 0°C–70°C 범위 내에 있는지 확인하십시오.보관:
- 깨끗하고 건조한 환경에서 -40°C ~ 85°C 사이에 보관하십시오.호환성:
- 커넥터 유형(QSFP28)이 장비와 일치하는지 확인하십시오.회사 소개
