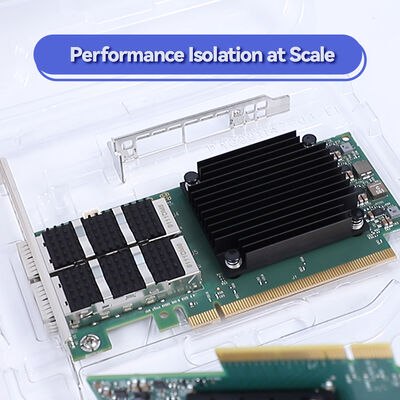

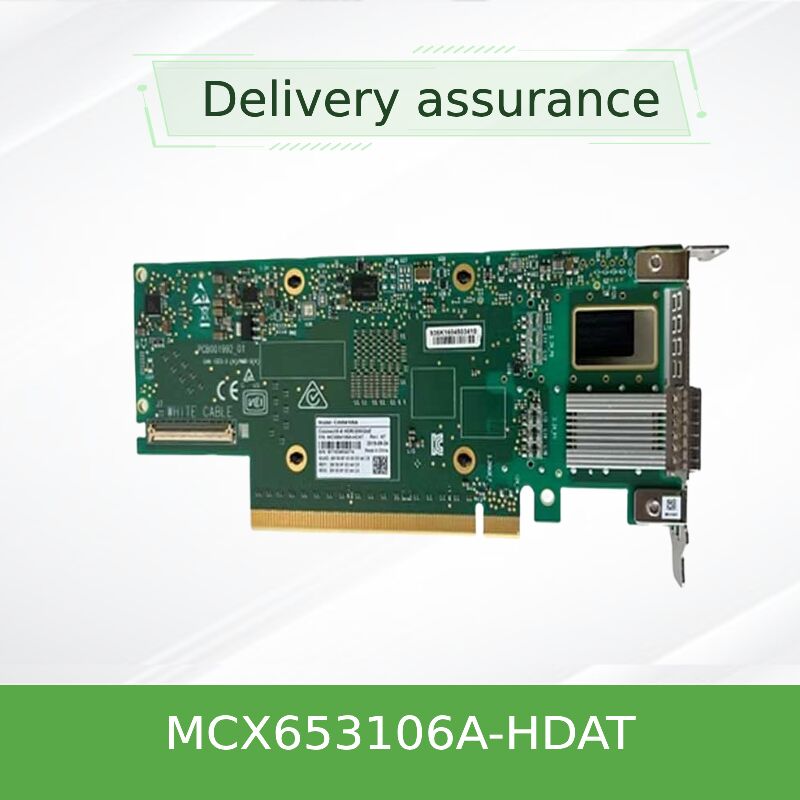

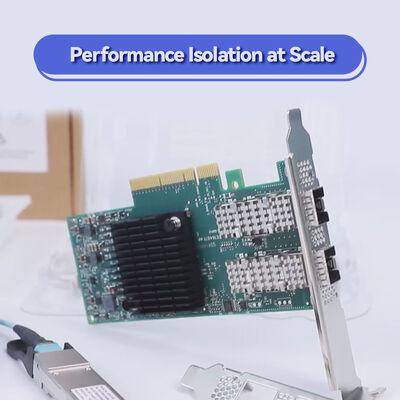

NVIDIA ConnectX-6 MCX653106A-HDAT

200Gb/s 듀얼 포트 HDR InfiniBand 스마트 어댑터

NVIDIA In-Network Computing으로 극도의 HPC 및 AI 성능을 발휘하십시오. 이 PCIe 4.0 x16 어댑터는 초당 2억 1,500만 메시지를 처리하며 가장 까다로운 데이터 센터를 위한 하드웨어 기반 가속 기능을 제공합니다.

제품 개요

NVIDIA ConnectX-6 MCX653106A-HDAT는 NVIDIA Quantum InfiniBand 플랫폼의 핵심으로 설계된 듀얼 포트 200Gb/s InfiniBand 및 이더넷 스마트 어댑터입니다. RDMA(Remote Direct Memory Access), NVMe over Fabrics(NVMe-oF) 오프로드, 블록 수준 암호화와 같은 고급 기능을 통합하여 CPU 오버헤드를 크게 줄입니다. 이 어댑터는 연산을 네트워크 패브릭으로 이동시켜 고성능 컴퓨팅, 머신 러닝 워크로드 및 하이퍼스케일 클라우드 인프라의 확장성과 효율성을 향상시킵니다.

주요 기능

• 초고속 처리량: 포트당 200Gb/s 연결, 최대 총 대역폭 200Gb/s.
• 네트워크 내 컴퓨팅: 집합 연산, MPI 태그 매칭 및 랑데부 프로토콜을 위한 하드웨어 오프로드.
• 블록 수준 암호화: FIPS 규격 데이터 보안을 위한 XTS-AES 256/512비트 하드웨어 암호화.
• PCIe 4.0 지원: PCIe 3.0/2.0/1.1에 대한 완전한 하위 호환성을 갖춘 16 GT/s 링크 속도.
• 메시지 속도: 초당 최대 2억 1,500만 메시지로 극도의 소형 패킷 성능 제공.
• 스토리지 오프로드: NVMe-oF 타겟 및 이니시에이터 오프로드, T10-DIF, SRP, iSER, NFS RDMA 지원.
• 가상화: 최대 1K 가상 함수를 지원하는 SR-IOV 및 OVS 오프로드를 위한 ASAP2.

NVIDIA In-Network Computing 기술

ConnectX-6는 NVIDIA의 고유한 In-Network Computing 엔진을 통합하여 집합 통신 연산(MPI all-reduce 등)을 CPU에서 네트워크 패브릭으로 오프로드합니다. 이를 통해 지연 시간을 크게 줄이고 애플리케이션 처리를 위한 CPU 사이클을 확보합니다. RDMA 및 고급 메모리 매핑(UMR)과 결합된 이 어댑터는 네트워크 전반에 걸쳐 GPU Direct RDMA 및 피어 투 피어 GPU 통신을 가능하게 하여 AI 학습 클러스터 및 복잡한 시뮬레이션을 가속화합니다.

일반적인 배포

• 고성능 컴퓨팅(HPC): 날씨 시뮬레이션, 전산 유체 역학, 분자 역학을 실행하는 대규모 클러스터.
• AI 및 머신 러닝: 높은 처리량과 낮은 지연 시간을 요구하는 심층 신경망의 분산 학습.
• 엔터프라이즈 데이터 센터: NVMe-oF 스토리지 타겟, 데이터베이스 가속, 가상화된 인프라.
• 하이퍼스케일 클라우드: 하드웨어 기반 격리 및 QoS를 요구하는 멀티 테넌트 환경.
• 액체 냉각 플랫폼: 고밀도 배포를 위한 Intel Server System D50TNP 냉각판 설계와 호환됩니다.

호환성

시스템 및 CPU: x86, Power, Arm, GPU(GPUDirect 포함), FPGA 기반 플랫폼.
스위치: 최대 200Gb/s의 NVIDIA Quantum InfiniBand 스위치 및 표준 이더넷 스위치와 완벽하게 상호 운용 가능.

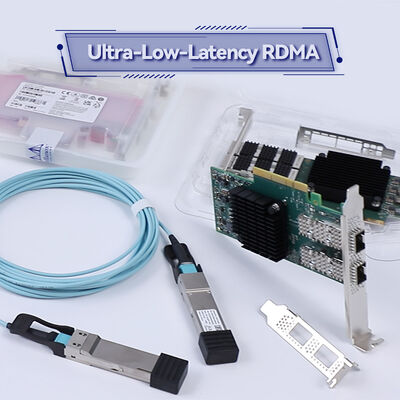

케이블: QSFP56 커넥터가 있는 패시브 구리, 액티브 광, DAC 케이블.

기술 사양

참고: 사양은 사용 가능한 문서를 기반으로 합니다. 자세한 내용은 주문 전에 확인하십시오.

선택 가이드: MCX653106A-HDAT

이 모델은 PCIe 스탠드업 폼 팩터의 듀얼 포트 QSFP56 변형입니다. 최대 200Gb/s 속도로 InfiniBand 및 이더넷을 모두 지원합니다. 단일 포트가 필요한 경우 MCX653105A-HDAT를 고려하십시오. OCP 3.0 폼 팩터의 경우 MCX653436A-HDAT 시리즈를 참조하십시오.

ConnectX-6 MCX653106A-HDAT의 장점

• 미래 지향적 I/O: PCIe 4.0 지원으로 차세대 CPU 및 GPU에 대한 대역폭 보장.
• 기본 보안: 온보드 FIPS 규격 암호화로 자체 암호화 드라이브 불필요.
• 인프라 통합: 하나의 어댑터로 InfiniBand 및 이더넷 지원, 재고 관리 간소화.
• 확장 가능한 스토리지: 완전한 NVMe-oF 오프로드로 분산 스토리지 아키텍처의 CPU 부하 감소.

서비스 및 지원

홍콩 Starsurge Group의 숙련된 기술 팀이 지원하는 서비스:

• 특정 HPC 또는 엔터프라이즈 환경을 위한 사전 판매 구성 지원.
• 추적 및 안전한 포장이 포함된 글로벌 배송.
• 펌웨어 업데이트 안내 및 드라이버 다운로드 지원.
• 보증 및 RMA 서비스 (지역별 약관이 다를 수 있음).

자주 묻는 질문

Q: 이 카드는 표준 이더넷 스위치와 호환됩니까?
A: 예, MCX653106A-HDAT는 InfiniBand 및 이더넷을 모두 지원합니다. 200/100/50/40/25/10/1GbE로 작동할 수 있습니다.

Q: NVIDIA GPUDirect를 지원합니까?
A: 물론입니다. GPUDirect RDMA 및 PeerDirect를 지원하여 네트워크를 통한 직접 GPU-GPU 통신을 지원합니다.

Q: MCX653106A-HDAT와 MCX653106A-ECAT의 차이점은 무엇입니까?
A: -HDAT 접미사는 200Gb/s를 지원하는 고속 변형을 나타내고, -ECAT는 일반적으로 저속(100Gb/s) 버전을 나타냅니다. 항상 주문 가이드를 확인하십시오.

Q: PCIe Gen 3 슬롯에 이 카드를 사용할 수 있습니까?
A: 예, PCIe Gen 3.0과 하위 호환되지만, 느린 버스로 인해 포트당 대역폭이 약 100Gb/s로 제한됩니다.

설치 시 주의 사항

• 적절한 공기 흐름을 보장하십시오. 어댑터는 밀집된 환경에서 능동 냉각이 필요할 수 있습니다.
• 링크 불안정을 피하기 위해 200Gb/s 작동에 대해 검증된 QSFP56 모듈 및 케이블만 사용하십시오.
• 소켓 다이렉트 변형을 사용하는 경우 마더보드의 PCIe 슬롯 분할 지원을 확인하십시오.
• 전력 예산 확인: 카드는 PCIe 슬롯에서 전력을 끌어옵니다. 고출력 광 모듈은 추가 전력 고려가 필요할 수 있습니다.

주요 사실 요약

호환성 매트릭스

구매자 체크리스트

• 서버에 사용 가능한 PCIe 4.0 x16 슬롯(물리적 및 전기적)이 있는지 확인하십시오.
• InfiniBand 패브릭 속도 확인: 이 카드는 HDR(200Gb/s) 기능입니다.
• 거리에 맞는 적절한 QSFP56 모듈(SR, LR 또는 DAC)을 선택하십시오.
• 고속 작동을 위한 충분한 전력 및 냉각이 있는지 확인하십시오.
• OS/드라이버 지원 확인: RHEL, Ubuntu, Windows Server 등
