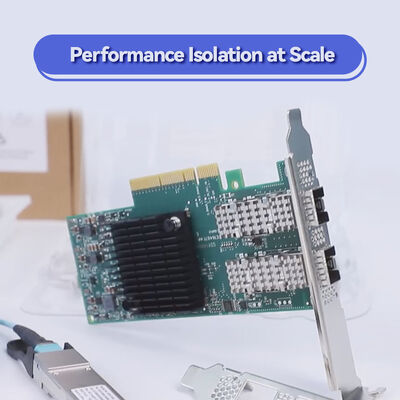

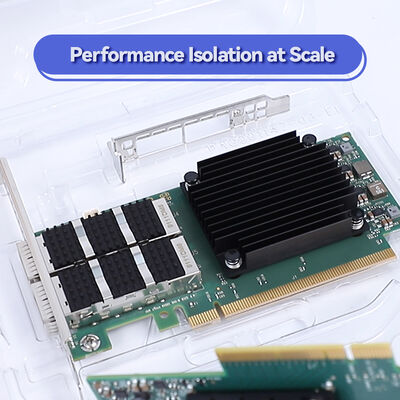

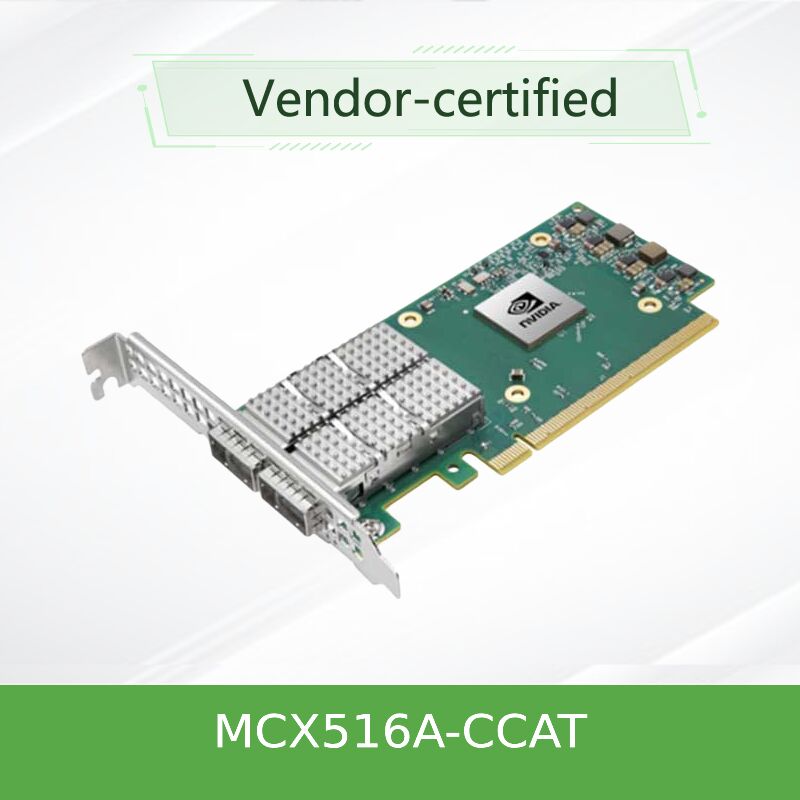

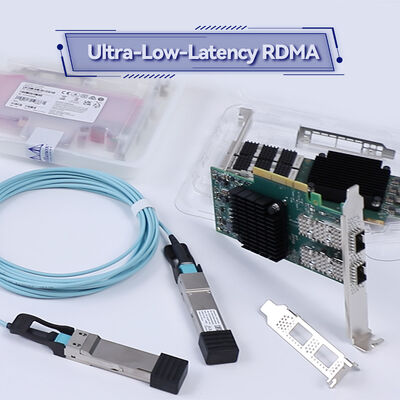

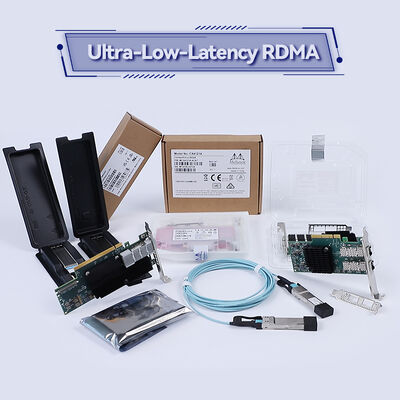

NVIDIA MCX516A-CCAT 듀얼 포트 100GbE 이더넷 어댑터
제품 상세 정보:
| 브랜드 이름: | Mellanox |
| 모델 번호: | MCX516A-CCAT |
| 문서: | connectx-5-en-card.pdf |
결제 및 배송 조건:
| 최소 주문 수량: | 1개 |
|---|---|
| 가격: | Negotiate |
| 포장 세부 사항: | 외부 상자 |
| 배달 시간: | 목록을 기반으로 |
| 지불 조건: | 티/티 |
| 공급 능력: | 프로젝트/배치 별 공급 |
|
상세 정보 |
|||
| 제품상태: | 재고 | 애플리케이션: | 섬기는 사람 |
|---|---|---|---|
| 인터페이스 유형:: | 회로망 | 포트: | 듀얼 |
| 최대 속도: | 25GBE | 커넥터 유형: | SFP28 |
| 유형: | 열광한 | 상태: | 신규 및 원본 |
| 보증 기간: | 1년 | 모델: | MCX516A-CCAT |
| 이름: | Mellanox 네트워크 카드 CX516A CONNECTX-5 100GBE MCX516A-CCAT DUAL-PORT QSFP28 PCI-E 어댑터 | 예어: | Mellanox 네트워크 카드 |
제품 설명
NVIDIA ConnectX-5 EN MCX516A-CCAT
듀얼 포트 QSFP28 100GbE 이더넷 어댑터 카드 — 포트당 최대 100Gb/s, 750ns 지연 시간, 초당 2억 메시지, 고급 애플리케이션 오프로드를 제공합니다. 최고의 대역폭과 낮은 지연 시간을 요구하는 Web 2.0, 클라우드, 스토리지, AI 및 통신 플랫폼에 이상적입니다.
2x 100GbE 포트 PCIe 3.0 x16 RoCE 지원 최대 512개의 VF를 지원하는 SR-IOV VXLAN/NVGRE/GENEVE 오프로드 NVMe-oF 대상 오프로드 ASAP2 vSwitch 오프로드
제품 개요
NVIDIA ConnectX-5 EN MCX516A-CCAT은 가장 까다로운 데이터 센터 워크로드를 위해 설계된 듀얼 포트 100GbE 이더넷 어댑터 카드입니다. ConnectX-5 아키텍처를 기반으로 구축된 이 어댑터는 100GbE, 50GbE, 40GbE, 25GbE, 10GbE 및 1GbE를 포함한 여러 속도를 지원하여 원활한 마이그레이션 경로와 인프라 유연성을 제공합니다. 750ns 지연 시간, 초당 최대 2억 메시지(Mpps), PCIe 3.0 x16 호스트 인터페이스를 갖춘 MCX516A-CCAT는 업계 최고의 처리량과 CPU 효율성을 제공합니다. 주요 기능에는 RoCE(RDMA over Converged Ethernet), 최대 512개의 가상 함수를 지원하는 SR-IOV 가상화, vSwitch/vRouter 오프로드를 위한 ASAP2 가속 스위칭 및 패킷 처리, NVMe over Fabric 대상 오프로드, T10-DIF 서명 핸드오버, 포괄적인 오버레이 네트워크 오프로드(VXLAN, NVGRE, GENEVE)가 포함됩니다. 이 어댑터는 향상된 호스트 관리 기능을 갖춘 로우 프로파일 PCIe 폼 팩터로 제공됩니다.
주요 기능
듀얼 포트 100GbE
100/50/40/25/10/1GbE 속도를 지원하는 두 개의 QSFP28 포트. 하위 속도 인프라와 하위 호환됩니다.
100/50/40/25/10/1GbE 속도를 지원하는 두 개의 QSFP28 포트. 하위 속도 인프라와 하위 호환됩니다.
초저 지연 시간 및 높은 메시지 속도
750ns 지연 시간, 초당 최대 2억 Mpps 메시지 속도, 커널 바이패스 애플리케이션의 경우 DPDK 사용 시 1억 9700만 Mpps.
750ns 지연 시간, 초당 최대 2억 Mpps 메시지 속도, 커널 바이패스 애플리케이션의 경우 DPDK 사용 시 1억 9700만 Mpps.
RDMA over Converged Ethernet (RoCE)
스토리지 및 컴퓨팅 워크로드를 위한 레이어 2 및 레이어 3 네트워크에서 저지연 RDMA 서비스.
스토리지 및 컴퓨팅 워크로드를 위한 레이어 2 및 레이어 3 네트워크에서 저지연 RDMA 서비스.
ASAP2 가속 스위칭
Open vSwitch(OvS) 및 vRouter 데이터 플레인의 하드웨어 오프로드로, 제어 플레인 유연성을 유지하면서 와이어 속도 성능을 달성합니다.
Open vSwitch(OvS) 및 vRouter 데이터 플레인의 하드웨어 오프로드로, 제어 플레인 유연성을 유지하면서 와이어 속도 성능을 달성합니다.
NVMe over Fabric 오프로드
하드웨어 가속 NVMe-oF 대상 오프로드로 CPU 개입 없이 효율적인 NVMe 스토리지 액세스를 가능하게 합니다.
하드웨어 가속 NVMe-oF 대상 오프로드로 CPU 개입 없이 효율적인 NVMe 스토리지 액세스를 가능하게 합니다.
SR-IOV 가상화
포트당 최대 512개의 가상 함수(VF) 및 8개의 물리적 함수, 보장된 QoS 및 VM 격리.
포트당 최대 512개의 가상 함수(VF) 및 8개의 물리적 함수, 보장된 QoS 및 VM 격리.
오버레이 네트워크 오프로드
VXLAN, NVGRE, GENEVE, MPLS 및 NSH 터널에 대한 하드웨어 캡슐화 및 역캡슐화.
VXLAN, NVGRE, GENEVE, MPLS 및 NSH 터널에 대한 하드웨어 캡슐화 및 역캡슐화.
유연한 프로그래밍 가능한 파이프라인
현재 및 미래의 프로토콜에 대한 하드웨어 오프로드를 가능하게 하는 유연한 파서 및 매치-액션 테이블.
현재 및 미래의 프로토콜에 대한 하드웨어 오프로드를 가능하게 하는 유연한 파서 및 매치-액션 테이블.
호스트 관리 및 원격 부팅
MCTP를 통한 NC-SI, BMC 인터페이스, 모니터링 및 펌웨어 업데이트를 위한 PLDM, PXE 및 UEFI 원격 부팅.
MCTP를 통한 NC-SI, BMC 인터페이스, 모니터링 및 펌웨어 업데이트를 위한 PLDM, PXE 및 UEFI 원격 부팅.
기술: ConnectX-5 아키텍처
ConnectX-5 EN ASIC는 고급 가속 엔진으로 기록적인 성능을 제공합니다. 주요 기술 혁신은 다음과 같습니다:
- PeerDirect (GPUDirect) – GPU와 CPU 간의 불필요한 PCIe 데이터 복사를 제거하여 HPC, AI 및 머신 러닝 워크로드를 가속화합니다.
- 신뢰할 수 있는 전송에서의 적응형 라우팅 – 순서가 잘못된 RDMA 및 적응형 라우팅을 통해 패브릭 활용도를 최적화합니다.
- 태그 일치 및 랑데부 오프로드 – MPI 태그 일치 및 랑데부 프로토콜의 하드웨어 오프로드로 HPC 클러스터의 CPU 오버헤드를 줄입니다.
- 버스트 버퍼 오프로드 – 대규모 시뮬레이션 및 ML 학습에서 백그라운드 체크포인팅을 위한 하드웨어 가속.
- 내장형 PCIe 스위치 – 최대 8개의 분기를 지원하여 호스트 체이닝을 가능하게 하고 스토리지 랙에서 백엔드 스위치를 제거합니다.
- 온디맨드 페이징 (ODP) – 등록 불필요한 RDMA 메모리 액세스로 애플리케이션 개발을 단순화합니다.
- 확장된 신뢰할 수 있는 연결 (XRC) 및 동적 연결 전송 (DCT) – RDMA를 수만 개의 노드로 확장합니다.
- T10-DIF 서명 핸드오버 – 와이어 속도에서 스토리지 워크로드를 위한 하드웨어 기반 데이터 무결성 보호.
일반적인 배포
클라우드 및 Web 2.0 데이터 센터
고밀도 가상화, 오버레이 네트워크 및 vSwitch 오프로드는 와이어 속도 성능을 유지하면서 CPU 사용량을 줄입니다.
고밀도 가상화, 오버레이 네트워크 및 vSwitch 오프로드는 와이어 속도 성능을 유지하면서 CPU 사용량을 줄입니다.
고성능 스토리지
NVMe-oF 대상 오프로드, T10-DIF 및 RoCE는 마이크로초 미만의 지연 시간으로 고성능 블록 스토리지를 가능하게 합니다.
NVMe-oF 대상 오프로드, T10-DIF 및 RoCE는 마이크로초 미만의 지연 시간으로 고성능 블록 스토리지를 가능하게 합니다.
AI 및 머신 러닝 클러스터
PeerDirect GPUDirect, 적응형 라우팅 및 버스트 버퍼 오프로드는 분산 학습 워크로드를 가속화합니다.
PeerDirect GPUDirect, 적응형 라우팅 및 버스트 버퍼 오프로드는 분산 학습 워크로드를 가속화합니다.
통신 및 NFV
ASAP2 vSwitch 오프로드, 서비스 체이닝 및 헤어핀 하드웨어 기능은 효율적인 네트워크 기능 가상화를 가능하게 합니다.
ASAP2 vSwitch 오프로드, 서비스 체이닝 및 헤어핀 하드웨어 기능은 효율적인 네트워크 기능 가상화를 가능하게 합니다.
고빈도 거래 (HFT)
초저 지연 시간(750ns) 및 높은 메시지 속도(2억 Mpps)는 가장 까다로운 금융 애플리케이션을 충족합니다.
초저 지연 시간(750ns) 및 높은 메시지 속도(2억 Mpps)는 가장 까다로운 금융 애플리케이션을 충족합니다.
호스트 체이닝 스토리지 랙
내장형 PCIe 스위치는 서버가 상단 랙 스위치 없이 상호 연결할 수 있도록 하여 TCO를 줄입니다.
내장형 PCIe 스위치는 서버가 상단 랙 스위치 없이 상호 연결할 수 있도록 하여 TCO를 줄입니다.
호환성 및 생태계
MCX516A-CCAT는 RHEL/CentOS, Ubuntu, Windows Server, FreeBSD, VMware ESXi 및 Citrix XenServer와 같은 다양한 운영 체제와 호환됩니다. 표준 100GbE QSFP28 광학 장치, 패시브 DAC 케이블, 액티브 광 케이블(AOC) 및 브레이크아웃 케이블(100GbE ~ 4x25GbE 또는 2x50GbE)을 지원합니다. 이 어댑터는 NVIDIA Spectrum 스위치 및 모든 표준 기반 25GbE/40GbE/50GbE/100GbE 인프라와 원활하게 통합됩니다. 소프트웨어 지원에는 OFED(OpenFabrics Enterprise Distribution), DPDK 및 Windows용 WinOF-2가 포함됩니다.
기술 사양
| 카테고리 | 사양 |
|---|---|
| 모델 | MCX516A-CCAT |
| 폼 팩터 | 로우 프로파일 PCIe 애드인 카드. 기본적으로 높이 브래킷이 장착되어 있으며, 짧은 브래킷이 포함되어 있습니다. |
| 포트 | 2x QSFP28 (100/50/40/25/10/1GbE) |
| 지원 속도 | 100GbE, 50GbE, 40GbE, 25GbE, 10GbE, 1GbE |
| 호스트 인터페이스 | PCIe 3.0 x16 (x8, x4, x2, x1와 호환; 자동 협상) |
| 메시지 속도 | 초당 최대 2억 메시지(Mpps); DPDK 사용 시 1억 9700만 Mpps |
| 지연 시간 | 750ns (일반적인 컷스루) |
| 가상화 | SR-IOV: 포트당 최대 512개의 가상 함수, 8개의 물리적 함수 |
| RoCE 지원 | 예 – RDMA over Converged Ethernet (RoCE) |
| 오버레이 오프로드 | VXLAN, NVGRE, GENEVE, MPLS, NSH 하드웨어 캡슐화/역캡슐화 |
| vSwitch/vRouter 오프로드 | ASAP2 – Open vSwitch (OvS) 및 vRouter 데이터 플레인 오프로드 (유연한 매치-액션 테이블 포함) |
| 스토리지 오프로드 | NVMe-oF 대상 오프로드, T10-DIF 서명 핸드오버, SRP, iSER, NFS RDMA, SMB Direct |
| 향상된 기능 | 태그 일치, 랑데부 오프로드, 적응형 라우팅, 버스트 버퍼 오프로드, 내장형 PCIe 스위치, ODP, XRC, DCT |
| CPU 오프로드 | TCP/UDP 상태 비저장 오프로드, LSO/LRO, 체크섬 오프로드, RSS/TSS, HDS, VLAN/MPLS 태그 삽입/제거 |
| 관리 인터페이스 | MCTP를 통한 NC-SI (SMBus/PCIe), BMC 인터페이스, PLDM (모니터링 및 펌웨어 업데이트), SDN eSwitch 관리, SPI, JTAG |
| 원격 부팅 | PXE, UEFI, iSCSI 원격 부팅 |
| 전력 소비량 | 공개적으로 명시되지 않음 – 주문 전에 확인하십시오 |
| 작동 온도 | 0°C ~ 55°C (일반) |
| 표준 | IEEE 802.3bj/3bm (100GbE), 802.3by (25/50GbE), 802.3ba (40GbE), 802.3ae (10GbE), 802.1Qbb PFC, 802.1Qaz ETS, 802.1Qau QCN, 1588v2, PCIe Gen 3.0 |
| RoHS | 준수 |
참고: 사양은 NVIDIA 공개 문서를 기반으로 합니다. 주문 시 정확한 세부 정보는 영업팀에 확인하십시오.
선택 가이드: ConnectX-5 EN 포트폴리오
| OPN (주문 부품 번호) | 포트 | 최대 속도 | 인터페이스 | 호스트 인터페이스 | 주요 기능 |
|---|---|---|---|---|---|
| MCX516A-CCAT | 2 | 100GbE | QSFP28 | PCIe 3.0 x16 | 듀얼 포트 100GbE, 향상된 호스트 관리 |
| MCX516A-CDAT | 2 | 100GbE | QSFP28 | PCIe 4.0 x16 | ConnectX-5 Ex 향상된 성능, PCIe Gen 4.0 |
| MCX512A-ACAT | 2 | 25GbE | SFP28 | PCIe 3.0 x8 | 듀얼 포트 25GbE, UEFI 지원 |
| MCX516A-GCAT | 2 | 50GbE | QSFP28 | PCIe 3.0 x16 | 듀얼 포트 50GbE, 향상된 호스트 관리 |
| MCX516B-CCAT | 2 | 100GbE | QSFP28 | PCIe 3.0 x16 | 듀얼 포트 100GbE 변형 |
MCX516A-CCAT를 Starsurge에서 선택해야 하는 이유
100GbE 준비 완료
50/40/25/10/1GbE로의 하위 호환성을 유지하면서 100GbE 연결로 데이터 센터를 미래에 대비하십시오.
50/40/25/10/1GbE로의 하위 호환성을 유지하면서 100GbE 연결로 데이터 센터를 미래에 대비하십시오.
비교할 수 없는 메시지 속도
2억 Mpps는 통신 NFV, vSwitch 및 고빈도 거래를 위한 최고의 패킷 처리 밀도를 가능하게 합니다.
2억 Mpps는 통신 NFV, vSwitch 및 고빈도 거래를 위한 최고의 패킷 처리 밀도를 가능하게 합니다.
포괄적인 오프로드
NVMe-oF, T10-DIF, ASAP2 및 RoCE 오프로드는 CPU 사용량을 크게 줄이고 애플리케이션 성능을 향상시킵니다.
NVMe-oF, T10-DIF, ASAP2 및 RoCE 오프로드는 CPU 사용량을 크게 줄이고 애플리케이션 성능을 향상시킵니다.
글로벌 물류 및 지원
홍콩 Starsurge는 경쟁력 있는 가격, 보증 지원 및 빠른 전 세계 배송을 제공합니다.
홍콩 Starsurge는 경쟁력 있는 가격, 보증 지원 및 빠른 전 세계 배송을 제공합니다.
서비스 및 지원
홍콩 Starsurge는 NVIDIA/Mellanox 어댑터에 대한 호환성 확인, 펌웨어 업데이트 및 기술 문제 해결을 포함한 엔드투엔드 지원을 제공합니다. 표준 보증은 NVIDIA의 제한적 하드웨어 보증(1년 반품 및 수리)과 일치합니다. 요청 시 확장 지원 옵션을 사용할 수 있습니다. 저희 팀은 드라이버 설치, 성능 튜닝, RoCE 구성 및 기존 서버, 스토리지 및 네트워크 환경과의 통합을 지원할 수 있습니다.
자주 묻는 질문
Q: MCX516A-CCAT와 MCX516A-CDAT의 차이점은 무엇인가요?
MCX516A-CCAT는 PCIe 3.0 x16 인터페이스를 사용하고, MCX516A-CDAT (ConnectX-5 Ex)는 더 높은 이론적 대역폭을 위해 PCIe 4.0 x16을 사용합니다. 둘 다 듀얼 포트 100GbE를 제공합니다.
Q: 이 카드는 RDMA over Converged Ethernet을 지원하나요?
예. ConnectX-5 EN은 RoCE(RDMA over Converged Ethernet)를 완벽하게 지원하여 오버레이 네트워크상의 RoCE를 포함한 네트워크 전체에서 저지연 메모리 액세스를 제공합니다.
Q: 이 어댑터를 PCIe 4.0 슬롯과 함께 사용할 수 있나요?
이 카드는 PCIe 3.0 x16이지만 PCIe 4.0 슬롯과 하위 호환됩니다(PCIe 3.0 속도로 작동). PCIe 4.0 성능을 원하시면 MCX516A-CDAT를 고려하십시오.
Q: 100GbE 작동과 호환되는 케이블은 무엇인가요?
QSFP28 패시브 DAC 케이블(최대 5m), QSFP28 액티브 광 케이블(AOC), 100GBASE-SR4(MPO, 최대 100m), 100GBASE-LR4(LC, 최대 10km) 및 브레이크아웃 케이블(100GbE ~ 4x25GbE 또는 2x50GbE)이 지원됩니다.
Q: ASAP2는 무엇이며 배포에 어떤 이점을 제공하나요?
ASAP2(Accelerated Switching and Packet Processing)는 Open vSwitch 및 vRouter 데이터 플레인을 하드웨어로 오프로드하여 와이어 속도 성능을 달성하는 동시에 가상화된 환경에서 CPU 부하를 최대 10배까지 줄입니다.
Q: 이 카드는 NVMe over Fabric을 지원하나요?
예, ConnectX-5 EN에는 NVMe-oF 대상에 대한 하드웨어 오프로드가 포함되어 있어 최소한의 CPU 개입으로 효율적인 원격 NVMe 스토리지 액세스를 가능하게 합니다.
주요 사실
듀얼 포트 100GbE QSFP28 2억 Mpps 메시지 속도 750ns 지연 시간 RoCE 지원 512개의 SR-IOV 가상 함수 VXLAN/NVGRE/GENEVE 오프로드 PCIe 3.0 x16 ASAP2 vSwitch 오프로드 NVMe-oF 대상 오프로드 T10-DIF 서명 핸드오버 PeerDirect GPUDirect NC-SI BMC 관리
호환성 매트릭스
| 카테고리 | 지원 옵션 |
|---|---|
| 운영 체제 | RHEL/CentOS 7/8/9, Ubuntu 18.04 이상, Windows Server 2016/2019/2022, FreeBSD 12 이상, VMware ESXi 6.7/7.0/8.0, Citrix XenServer |
| 스위치 | NVIDIA Spectrum SN3000/SN3700 시리즈, Cisco Nexus 3000/9000, Arista 7000 시리즈, Juniper QFX 시리즈, 모든 표준 기반 25/40/50/100GbE 스위치 |
| 케이블 및 광학 장치 (100GbE) | QSFP28 패시브 DAC (최대 5m), QSFP28 AOC, 100GBASE-SR4 (MPO, 100m), 100GBASE-LR4 (LC, 10km), 100GBASE-ER4 (LC, 40km) |
| 케이블 및 광학 장치 (하위 속도) | QSFP28 ~ SFP28 브레이크아웃 케이블 (100G ~ 4x25G), QSFP+ (40G), SFP28 (25G), SFP+ (10G) (적절한 어댑터 포함) |
| 관리 프로토콜 | NC-SI, MCTP (PCIe/SMBus), PLDM (모니터링 및 펌웨어 업데이트), SDN eSwitch 관리 |
구매자 체크리스트
- 서버에 사용 가능한 PCIe x16 슬롯이 있는지 확인 – Gen 3.0 이상 (PCIe 3.0 x16은 듀얼 포트 100GbE에 충분한 대역폭을 제공합니다).
- 100GbE 작동에 필요한 케이블 유형 결정: 패시브 DAC (단거리), 액티브 광 (중거리) 또는 광 트랜시버 (장거리).
- NVIDIA/Mellanox 공식 사이트에서 운영 체제 드라이버 가용성 확인 (최신 OFED 또는 인박스 드라이버).
- 스위치가 100GbE QSFP28 포트를 지원하는지 확인 (대부분의 최신 스파인 스위치가 지원합니다).
- RoCE 배포의 경우 스위치가 DCB (PFC, ETS, ECN) 및 혼잡 알림을 지원하는지 확인하십시오.
- NVMe-oF 대상 오프로드의 경우 스토리지 소프트웨어 스택 호환성을 확인하십시오.
- BMC 통합의 경우 마더보드가 SMBus 또는 PCIe를 통한 NC-SI를 지원하는지 확인하십시오.
