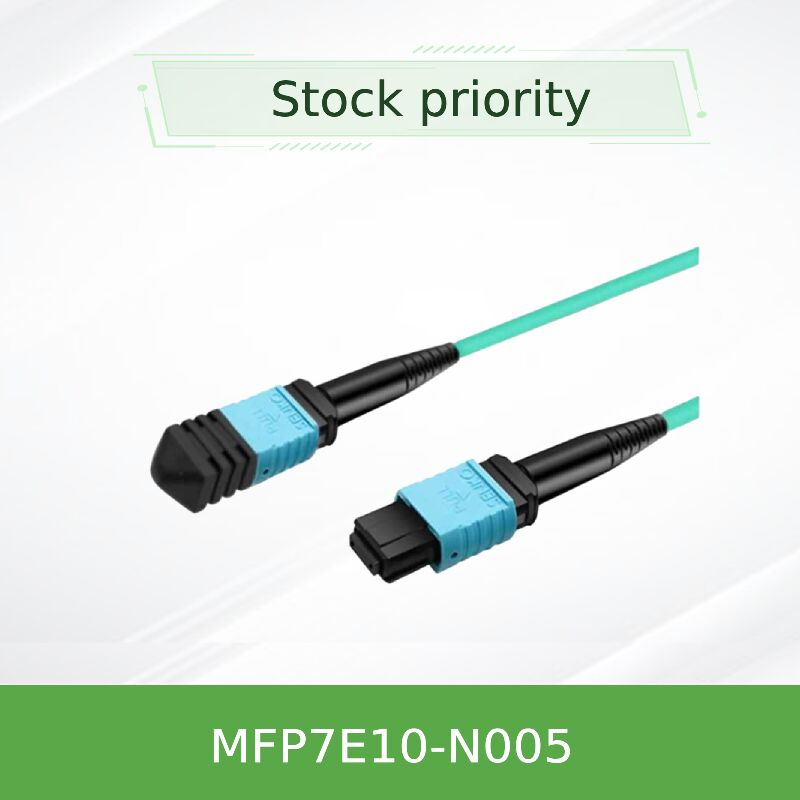

NVIDIA MFP7E10-N005 5m MPO12/APC 멀티모드 광섬유 케이블 800G InfiniBand
제품 상세 정보:
| 브랜드 이름: | Mellanox |
| 모델 번호: | MFP7E10-N005 (980-9I73V-000005) |
| 문서: | MFP7E10-Nxxx.pdf |
결제 및 배송 조건:
| 최소 주문 수량: | 1개 |
|---|---|
| 가격: | Negotiate |
| 포장 세부 사항: | 외부 상자 |
| 배달 시간: | 목록을 기반으로 |
| 지불 조건: | 티/티 |
| 공급 능력: | 프로젝트/배치 별 공급 |
|
상세 정보 |
|||
| 부품 번호: | MFP7E10-N005 (980-9I73V-000005) | 케이블 유형: | 멀티모드 섬유 케이블 |
|---|---|---|---|
| 섬유 종류: | OM4, 50/125 µm | 길이: | 5m |
| 커넥터: | MPO-12/APC (여성) | 데이터 속도: | 최대 400Gbps |
제품 설명
NVIDIA MFP7E10-N005
MPO12/APC 멀티모드 섬유 케이블
400G/800G 인피니밴드 및 이더넷을 위한 고밀도 수동 광 연결. OSFP 스위치를 OSFP 또는 QSFP112 어댑터로 직접 연결한다.
제품 개요
NVIDIA MFP7E10-Nxxx 시리즈는 높은 성능 데이터 센터의 단거리 상호 연결을 위해 설계 된 수동 MPO‐12/APC-to-MPO‐12/APC 멀티 모드 광섬유 케이블입니다.MFP7E10-N005(5 미터 변종) 는 8 개의 활성 섬유를 B형 크로스오버 토폴로지로 사용하여 극위 역용 어댑터 없이 직접 연결된 구리/광 연결을 가능하게 한다.8도 앵글 피지컬 콘택트 (APC) 롤링, 역반응은 최소화되어 800Gb/s까지 PAM4 변조에 대한 신호 무결성을 보장합니다.
각 케이블은 Telcordia GR-1435에 공장 테스트를 받았으며 0 ~ 70 °C의 작동 온도를 지원합니다. aqua LSZH 자켓은 독성 연소 배출을 줄이는 동시에 불 retardant를 제공합니다.고밀도 스위치 및 GPU 클러스터에 적합합니다..
주요 사실
- 부문 번호:MFP7E10-N005 (5m), 또한 N003/N007/N010에서 N050까지
- 섬유 종류:멀티모드 50/125μm (OM3 ≤30m, OM4 >30m)
- 커넥터:MPO-12/APC 여성, 녹색 하우스, 8° 각의 롤링
- 삽입 손실:≤0.35 dB + 0.0004 × L (최대)
- 수익 손실:≥35 dB
- 최소 굽기 반지름:30mm (동적/정적)
- 최대 범위:50m (두 개의 패치 패널과 4 개의 짝을 가진)
왜 MPO‐12/APC?
앵글 폴리싱 커넥터는 고속 트랜시버의 레이저 성능을 저하시킬 수 있는 반사 반사를 억제합니다.APC는 경로당 50G PAM4에서 신뢰할 수 있는 작동을 허용합니다.녹색 NVIDIA 셸은 APC 호환성을 빠르게 식별하여 레거시 블루 셸 UPC 케이블과 부합되지 않도록합니다.
B형 크로스오버:한쪽 끝의 차선 1은 반대쪽 끝의 차선 12과 연결됩니다.
기술 및 신호 무결성
800G DR8 / 400G DR4 아키텍처를 위해 설계 된 각 케이블은 8 개의 멀티모드 섬유를 횡단 핀아웃으로 배치하고 있습니다. 8도 APC 인터페이스는 광적 반환 손실을 > 35dB로 줄입니다.NVIDIA MMA4Z00-NS (twin-port OSFP) 와 같은 높은 baud 속도 트랜시버에 필수적입니다.수동 설계는 전력을 소비하지 않으며 지연 시간을 도입하지 않으며, NDR InfiniBand 섬유에서 스위치-투-스위치 또는 스위치-투-DPU 링크에 이상적입니다.
엄격한 엔드 페이스 기하학 테스트와 IL/RL 검증은 각 케이블이 현대 800G 이더넷 및 NVLink 섬유 확장의 엄격한 요구 사항을 충족시키는 것을 보장합니다.

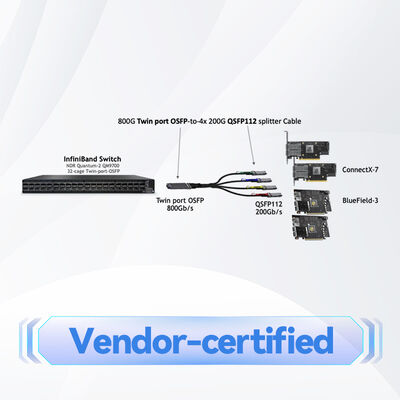

전형적 인 배치
- 듀얼 포트 OSFP 800Gb/s 스위치 (예를 들어, 퀀텀-2) 를 ConnectX‐7 네트워크 어댑터와 연결한다.
- NVIDIA BlueField-3 DPU (QSFP112 또는 OSFP) 를 톱 오브 랙 스위치에 연결합니다.
- 단거리 OM3/OM4 연결을 필요로 하는 스토리지 서버의 척추 잎 상호 연결.
- 멀티모드 척추는 하나의 래크 내에서 또는 인접한 래크 사이에 (≤50m)
호환성
MFP7E10-N005는 MPO-12/APC 여성 커넥터를 수용하고 B형 핀아웃을 기대하는 모든 트랜시버 또는 시스템과 작동합니다. 검증된 호환성은 다음을 포함합니다.
- NVIDIA MMA4Z00-NS (트윈 포트 OSFP DR8, 800G)
- NVIDIA MMA4Z00-NS400 (한 포트 OSFP 400G)
- NVIDIA MMA1Z00-NS400 (QSFP112 400G)
- InfiniBand NDR 400G/800G 스위치 및 ConnectX‐7 어댑터
- MPO-12 APC 광 인터페이스가 있는 표준 400GbE 스위치
기술 사양
| 매개 변수 | 가치 |
|---|---|
| 제품 종류 | 패시브 MPO‐12/APC 멀티모드 섬유 케이블, B형 크로스오버 |
| 길이 (명) | 5m (MFP7E10-N005); 허용도: +0.1/-0m (L<5m) 또는 +2%×L/-0 (L≥5m) |
| 활성 섬유 | 8 (4 Tx / 4 Rx 방향) |
| 케이블 직경 | 30.0 ± 0.2mm |
| 재킷 재료 | Aqua LSZH / OFNR (상승 등급, 저연소 제로 할로겐) |
| 섬유 코어 | 50/125 μm 멀티모드 (OM3 ≤30m; OM4 >30m) |
| 삽입 손실 (최대) | ≤0.35 dB + 0.0004 * L (dB) |
| 수익 손실 (분) | 35 dB |
| 작동 온도 | 0°C ~ 70°C |
| 저장 온도 | -40°C ~ 85°C |
| 상대 습도 | 10%~85% (비밀화) |
| 규제 | RoHS, CE, FCC 클래스 A, CB, cTUVus, RCM, VCCI |
| 레이저 클래스 | 클래스 1 (IEC 60825-1/2, 21 CFR 1040) |
선택 가이드 (MFP7E10-Nxxx 시리즈)
| 주문부품 번호 | 길이 | 섬유 종류 (길이에 따라) |
|---|---|---|
| MFP7E10-N003 | 3m | OM3 |
| MFP7E10-N005 | 5m | OM3 |
| MFP7E10-N010 | 10m | OM3 |
| MFP7E10-N020 | 20m | OM3 |
| MFP7E10-N030 | 30m | OM3 (또는 요청에 따라 OM4) |
| MFP7E10-N040 | 40m | OM4 |
| MFP7E10-N050 | 50m | OM4 |
참고: 30m 이상의 길이의 경우, 50m까지 도달 할 수 있도록 OM4 섬유가 사용됩니다. 다른 사용자 정의 길이 (예를 들어, 7m, 15m, 25m, 35m) 가 가능합니다. 최소 주문 양이 적용 될 수 있습니다.
왜 NVIDIA 광케이블에 Starsurge를 선택합니까?
- 100% 호환성 & 테스트:각 MFP7E10 케이블은 출하 전에 NVIDIA 트랜시버로 검증됩니다.
- 주식 및 빠른 유도:지역 창고에 보관된 인기 길이 (3m,5m,10m,20m,30m,50m)
- 기술 지원:판매 전 호환성 검사 및 판매 후 문제 해결
- 대용품 가격 및 표기:커스텀 시리즈 / 자산 태그 큰 프로젝트에 사용할 수 있습니다.
- 세계 선박:DDP/FedEx/UPS 옵션은 미국, EU, APAC, 중동
서비스 및 지원
홍콩 스타서지 그룹은 제조 결함에 대한 1 년 보증과 24 시간 엔지니어링 응답을 제공합니다. 우리는 최적의 삽입 손실을 유지하기 위해 청소 및 검사 지침을 제공합니다.50m 이상의 배포 또는 사용자 정의 하이브리드 케이블 (MPO에서 듀플렉스), 우리의 솔루션 팀에 문의하십시오.
자주 묻는 질문
A: 아니요, 이 케이블은 400G/800G PAM4 광학에 최적화되어 있습니다. 레거시 100G NRZ 트랜시버는 일반적으로 MPO‐12/UPC 커넥터와 다른 손실 예산을 사용합니다. 항상 트랜시버의 커넥터 유형을 확인하십시오.
A: 예. 타입 B (크로스오버) 는 NVIDIA가 직접 800G 트윈 포트 OSFP에서 OSFP 연결에 필요한 표준 극성입니다.
A: MFP7E10는 멀티 모드 (MMF), MFP7E20는 싱글 모드 (SMF) 이다. 거리는 ≤50m, 멀티 모드는 비용 효율적입니다. 50m 이상에는 MFP7E20 단일 모드 케이블을 선택하십시오.
A: 예. 우리는 매 번 짝짓기 전에 MPO-12/APC 드라이 클리너 (예를 들어, CLICK-Clean 또는 IBC 브랜드) 를 사용하는 것을 제안합니다.
A: 예, MFP7E10-N005는 800G DR8 및 400G DR4 링크에 대한 NVIDIA의 컴플라이언스 테스트를 통과합니다.
사용 주의 사항
- 먼지 캡을 제거하지 마십시오.설치 시점까지는요. 오염은 연결 고리가 손상되는 가장 큰 원인입니다.
- 항상 MPO-APC 특수한 청소기를 사용하여 케이블 커넥터와 트랜시버 광 용기 모두 청소합니다.
- 케이블을 반경 30mm 이상 단단히 구부리지 마십시오. 특히 커넥터 근처에서요.
- MPO-APC (녹색/ 기울기) 와 MPO-UPC (푸른/ 평평) 을 혼용하지 마십시오.
- 플러그 할 수 있는 트랜시버를 조작할 때 표준 ESD 예방 조치를 준수하십시오. 케이블 자체가 수동적이기는 하지만요.
