NVIDIA MFP7E10-N010 10m MPO12/APC 멀티모드 케이블 800G InfiniBand
제품 상세 정보:
| 브랜드 이름: | Mellanox |
| 모델 번호: | MFP7E10-N010 |
| 문서: | MFP7E10-Nxxx.pdf |
결제 및 배송 조건:
| 최소 주문 수량: | 1개 |
|---|---|
| 가격: | Negotiate |
| 포장 세부 사항: | 외부 상자 |
| 배달 시간: | 목록을 기반으로 |
| 지불 조건: | 티/티 |
| 공급 능력: | 프로젝트/배치 별 공급 |
|
상세 정보 |
|||
| 유효성: | 재고 | 보증: | 1년 |
|---|---|---|---|
| 상태: | 신규 및 원본 | 기술: | 인피니본 |
| 유형: | 패시브 파이버 케이블 | 케이블 길이: | 10미터 |
| 모델: | MFP7E10-N010 | 이름: | Mellanox AOC MFP7E10-N010 패시브 광섬유 케이블 MMF MPO12 APC - MPO12 APC 10m |
| 예어: | Mellanox 케이블 | ||
제품 설명

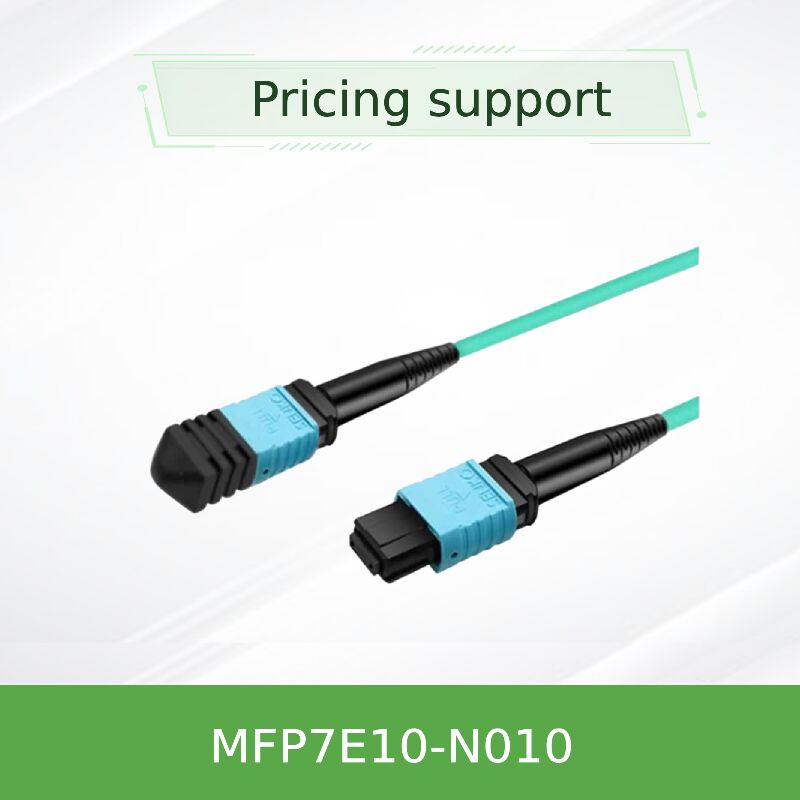

NVIDIA MFP7E10-N010
MPO12/APC 멀티모드 광섬유 케이블
10미터 | 8가닥 활성 | OM3 | LSZH | Type B 크로스오버
400G/800G InfiniBand 및 이더넷용 고밀도 패시브 광 링크. 트윈 포트 OSFP 스위치를 OSFP 또는 QSFP112 어댑터에 직접 연결합니다.
대량 견적 요청 →
OEM 길이 3m~50m 가능
제품 개요
NVIDIA MFP7E10-Nxxx 시리즈는 고성능 데이터 센터의 단거리 상호 연결을 위해 설계된 패시브 MPO-12/APC-대-MPO-12/APC 멀티모드 광섬유 케이블입니다. MFP7E10-N010 (10미터 모델)은 Type-B 크로스오버 토폴로지에서 8개의 활성 광섬유를 사용하여 폴라리티 반전 어댑터 없이 직접 연결된 구리/광 링크를 지원합니다. 8도 경사 물리적 접촉(APC) 연마로 백 리플렉션이 최소화되어 최대 800Gb/s PAM4 변조에 대한 신호 무결성을 보장합니다.MFP7E10-N015주요 특징
부품 번호:
MFP7E10-N010 (10m), N003/N005/N007부터 N050까지
- 광섬유 유형: 멀티모드 50/125μm OM3 (10m 표준)
- 커넥터: MPO-12/APC 암, 녹색 하우징, 8° 경사 연마
- 삽입 손실 (최대): ≤0.354 dB (0.35 + 0.0004*10)
- 반사 손실: ≥35 dB
- 최소 굽힘 반경: 30mm (동적 / 정적)
- OM3 최대 도달 거리: 30m (패치 패널 2개 포함); 30m 이상은 OM4 권장
- MPO-12/APC를 선택하는 이유?경사 연마된 커넥터는 고속 트랜시버의 레이저 성능을 저하시킬 수 있는 백 리플렉션을 억제합니다. 초광택(UPC) 버전과 달리 APC는 레인당 50G PAM4에서 안정적인 작동을 가능하게 합니다. 녹색 NVIDIA 쉘은 APC 호환성을 빠르게 식별하여 레거시 파란색 쉘 UPC 케이블과의 잘못된 연결을 방지합니다.
Type-B 크로스오버:
한쪽 끝의 레인 1이 반대쪽 끝의 레인 12에 연결됩니다. 외부 크로스오버 코드 없이 4레인 Tx/Rx 페어링에 이상적입니다.
기술 및 신호 무결성800G DR8 / 400G DR4 아키텍처용으로 설계된 각 케이블에는 교차 핀아웃으로 배열된 8개의 멀티모드 광섬유가 포함되어 있습니다. 8도 APC 인터페이스는 광 반사 손실을 >35dB로 줄여 NVIDIA MMA4Z00-NS (트윈 포트 OSFP)와 같은 고속 전송 속도 트랜시버에 중요합니다. 패시브 설계는 전력 소모가 없고 지연 시간이 없어 스위치 간 또는 스위치-DPU 링크에 이상적입니다. NDR InfiniBand 패브릭.
엄격한 엔드페이스 형상 테스트 및 IL/RL 검증을 통해 각 케이블이 최신 800G 이더넷 및 NVLink 패브릭 확장의 엄격한 요구 사항을 충족하도록 보장합니다.
일반적인 배포
트윈 포트 OSFP 800Gb/s 스위치 (예: Quantum-2)를 10미터 랙 범위 내의 ConnectX-7 네트워크 어댑터에 연결.
NVIDIA BlueField-3 DPU (QSFP112 또는 OSFP)를 인접 랙 위치의 상단 랙 스위치에 연결.
- 단거리 OM3 링크가 필요한 스토리지 서버의 스파인-리프 상호 연결.
- 단일 랙 또는 인접 랙 간의 멀티모드 백본 (OM3의 경우 ≤30m).
- 호환성
- MFP7E10-N010은 MPO-12/APC 암 커넥터를 수용하고 Type-B 핀아웃을 예상하는 모든 트랜시버 또는 시스템과 작동합니다. 검증된 호환성은 다음과 같습니다:
NVIDIA MMA4Z00-NS (트윈 포트 OSFP DR8, 800G)
NVIDIA MMA4Z00-NS400 (단일 포트 OSFP 400G)
- NVIDIA MMA1Z00-NS400 (QSFP112 400G)
- InfiniBand NDR 400G/800G 스위치 및 ConnectX-7 어댑터
- MPO-12 APC 광 인터페이스가 있는 표준 400GbE 스위치
- ⚠ 중요 참고:
- 이 케이블은 MPO-12/UPC (초광택, 파란색 쉘) 커넥터와 결합할 수 없습니다. 혼합 사용은 페룰 엔드페이스를 손상시키고 링크 실패를 유발합니다.
기술 사양매개변수
값 (MFP7E10-N010)
| 제품 유형 | 패시브 MPO-12/APC 멀티모드 광섬유 케이블, Type B 크로스오버 |
|---|---|
| 길이 (공칭) | 10미터; 허용 오차: +0.1/-0 m (L <5m) 또는 +2%×L/-0 (L≥5m) |
| 활성 광섬유 | 8 (4 Tx / 4 Rx 방향)케이블 직경 |
| 3.0 ± 0.2 mm | 재킷 재질 |
| 아쿠아 LSZH / OFNR (저연 무독성, 라이저 등급) | 광섬유 코어 |
| 50/125 μm 멀티모드 (≤30m의 경우 OM3; >30m의 경우 OM4) — 10m에서는 OM3 사용 | 삽입 손실 (최대) |
| ≤0.354 dB (0.35 + 0.0004 * 10) | 반사 손실 (최소) |
| 35 dB | 작동 온도 |
| 0°C ~ 70°C | 보관 온도 |
| -40°C ~ 85°C | 상대 습도 |
| 10% ~ 85% (비응축) | 규제 |
| RoHS, CE, FCC Class A, CB, cTUVus, RCM, VCCI | 레이저 클래스 |
| Class 1 (IEC 60825-1/2, 21 CFR 1040) | 선택 가이드 (MFP7E10-Nxxx 시리즈) |
| 주문 부품 번호 | 길이 |
광섬유 유형 (표준)
| MFP7E10-N003 | 3 m | OM3 |
|---|---|---|
| MFP7E10-N005 | 5 m | OM3 (OM4 선택 사항) |
| MFP7E10-N007 | 7 m | OM3 (OM4 선택 사항) |
| MFP7E10-N010 | 10 m | OM3 (OM4 선택 사항) |
| MFP7E10-N015 | 15 m | OM3 (OM4 선택 사항) |
| MFP7E10-N020 | 20 m | OM3 (OM4 선택 사항) |
| MFP7E10-N025 | 25 m | OM3 (OM4 선택 사항) |
| MFP7E10-N030 | 30 m | OM3 (OM4 선택 사항) |
| MFP7E10-N035 | 35 m | OM4 |
| MFP7E10-N040 | 40 m | 100% 호환 및 테스트 완료: |
| MFP7E10-N050 | 50 m | 100% 호환 및 테스트 완료: |
| 참고: 30m 이상의 길이는 50m 도달 거리를 보장하기 위해 OM4 광섬유가 필요합니다. MFP7E10-N010은 기본적으로 OM3 광섬유로 배송되며, 패치 패널을 포함하여 최대 30미터까지 네이티브 800G를 지원합니다. | Starsurge를 NVIDIA 광 케이블용으로 선택하는 이유? | 100% 호환 및 테스트 완료: |
각 MFP7E10 케이블은 배송 전에 NVIDIA 트랜시버와 함께 검증됩니다.
재고 및 빠른 리드 타임:
- 인기 길이 (3m, 5m, 10m, 20m, 30m, 50m)는 지역 창고에 보관됩니다.기술 지원:
- 판매 전 호환성 확인 및 판매 후 문제 해결.대량 가격 및 라벨링:
- 대규모 프로젝트를 위한 맞춤형 시리얼라이제이션/자산 태그 가능.글로벌 배송:
- 미국, EU, APAC 및 중동으로 DDP/FedEx/UPS 옵션 제공.서비스 및 지원
- 홍콩 Starsurge Group은 제조 결함에 대해 1년 보증을 제공하며, 24시간 엔지니어링 응답을 제공합니다. 최적의 삽입 손실을 유지하기 위한 청소 및 검사 지침을 제공합니다. 30m 이상의 배포 또는 맞춤형 하이브리드 케이블 (MPO-듀플렉스)의 경우 솔루션 팀에 문의하십시오.자주 묻는 질문
Q1: MFP7E10-N010을 30미터 이상의 800G 링크에 사용할 수 있습니까?
A: 30-50미터 거리의 경우 OM4 모델 (MFP7E10-N035 ~ N050)을 권장합니다. 10미터에서는 OM3가 여유 공간을 포함하여 완전한 800G 성능을 제공합니다.
Q2: 케이블 폴라리티가 NVIDIA Quantum-2 스위치에 적합합니까?
A: 예. Type-B (크로스오버)는 NVIDIA에서 800G 트윈 포트 OSFP-OSFP 직접 연결에 필요한 표준 폴라리티입니다.
Q3: MFP7E10과 MFP7E20의 차이점은 무엇입니까?
Q3: MFP7E10과 MFP7E20의 차이점은 무엇입니까?
A: MFP7E10은 멀티모드(MMF)이고, MFP7E20은 단일모드(SMF)입니다. 50m 이하의 거리에서는 멀티모드가 비용 효율적이며, 50m 이상에서는 MFP7E20 단일모드 케이블을 선택하십시오.
Q4: 청소 키트 추천을 제공합니까?
Q4: 청소 키트 추천을 제공합니까?
A: 예. 각 연결 전에 MPO-12/APC 드라이 클리너 (예: CLICK-Clean 또는 IBC 브랜드) 사용을 권장합니다.
Q5: 10m 길이가 400G 및 800G에 대해 보장됩니까?
Q5: 10m 길이가 400G 및 800G에 대해 보장됩니까?
A: 예, MFP7E10-N010은 10m 이내의 800G DR8 및 400G DR4 링크에 대해 NVIDIA의 규정 준수 테스트를 통과합니다.
취급 시 주의 사항
취급 시 주의 사항
설치 순간까지 먼지 캡을 제거하지 마십시오. 오염은 링크 저하의 가장 큰 원인입니다.
항상 MPO-APC 전용 클리너를 사용하여 케이블 커넥터와 트랜시버 광학 리셉터클을 모두 청소하십시오.
항상 MPO-APC 전용 클리너를 사용하여 케이블 커넥터와 트랜시버 광학 리셉터클을 모두 청소하십시오.
특히 커넥터 근처에서 케이블을 30mm 반경보다 더 좁게 구부리지 마십시오.
- MPO-APC (녹색/경사)와 MPO-UPC (파란색/평면)를 절대 혼합하지 마십시오. 물리적 손상이 발생합니다.케이블 자체는 패시브이지만 플러그형 트랜시버를 취급할 때는 표준 ESD 예방 조치를 준수하십시오.
