Mellanox MCP1600-E001E30 100Gb/s QSFP28 패시브 구리 DAC
제품 상세 정보:
| 브랜드 이름: | Mellanox |
| 모델 번호: | MCP1600-E001E30 |
| 문서: | PB_MCP1600-E0xxEyy_100Gbps_...AC.pdf |
결제 및 배송 조건:
| 최소 주문 수량: | 1PCS |
|---|---|
| 가격: | Negotiate |
| 포장 세부 사항: | 외부 상자 |
| 배달 시간: | 목록을 기반으로 |
| 지불 조건: | 티/티 |
| 공급 능력: | 프로젝트/배치 별 공급 |
|
상세 정보 |
|||
| 유효성: | 재고 | 보증: | 1년 |
|---|---|---|---|
| 상태: | 신규 및 기존 | 기술: | 인피니본 |
| 유형: | Mellanox AOC 케이블 | 케이블 길이: | 3 미터 |
| 이름: | Mellanox DAC 케이블 MCP1600-E003E26 IB EDR 100Gb/s 4x 25G-NRZ QSFP28 LSZH 3m 26AWG Infiniband 네트워크 케이블 | 예어: | Mellanox DAC 케이블 |
| 강조하다: | 멜라녹스 QSFP28 DAC 케이블,100Gb/s 수동 구리 케이블,멜라녹스 MCP1600-E001E30 DAC |
||
제품 설명
멜라녹스 MCP1600-E001E30 100Gb/s QSFP28 수동 구리 DAC
인피니밴드 EDR 1m / 30AWG SFF-8665. 단거리 100G 상호 연결 - 수동 구리, 저전력, 비트 오류 비율 < 1E-15 Mellanox 시스템. 톱 오브 랙 및 스위치-투-서버 링크에 이상적입니다.
- 100Gb/s 데이터 속도
- 3.3V 단일 공급
- LSZH 재킷 & RoHS 준수
- 핫 플러그 가능
제품 개요
멜라녹스 MCP1600‐E001E30는 InfiniBand EDR 및 이더넷 애플리케이션을 위해 설계된 고성능 100Gb/s QSFP28 직접 연결 구리 (DAC) 케이블이다.이 수동 케이블 집합은 4개의 고속 구리 짝을 통합, 각각 25Gb / s에서 작동하며 1 미터 이상 100Gb / s의 총 대역폭을 제공합니다. 30 AWG 와이어를 설계하여 비용 효율적인데이터센터 및 고성능 컴퓨팅 클러스터 내의 단거리 상호 연결을 위한 에너지 효율적인 솔루션.
각 QSFP28 포트에는 I2C 관리 인터페이스를 통해 읽을 수 있는 제품 구성 데이터를 탑재한 EEPROM이 포함되어 있습니다 (SFF-8636을 준수합니다).케이블은 최적의 신호 무결성을 보장하기 위해 엄격하게 테스트됩니다, 내구성, 그리고 안전성.
주요 특징
- 데이터 비율- 최대 100Gb/s (4×25Gb/s)
- 준수- SFF‐8665 QSFP28, SFF‐8636 I2C
- 힘- 0.1W 전형적, 3.3V 공급
- 케이스 온도- 0°C~70°C 가동
- 비트 오류 비율- < 1E-15 (멜라녹스 시스템)
- 재킷- LSZH (저연소 제로 할로겐)
- PCB- 납과 하로겐이 없는
- 굽기 반지름- 35.5mm (일체), 71mm (반복)
- 핫 플러그 가능- 라이브 삽입을 지원합니다.
- 환경- RoHS 준수
기술 및 디자인
MCP1600‐E001E30는 수동 구리 쌍 축 기술을 사용하며, 정밀 일치된 디퍼셜 짝을 사용하여 기울기 및 삽입 손실을 최소화합니다.케이블 구조에는 SFF-8665 기계적 요구 사항을 충족하는 견고한 외 장갑 (LSZH) 및 스트레인 리리프 부츠가 포함되어 있습니다.각 집합은 100Ω의 차차 임피던스를 특징으로하고 전파 지연 (일반적으로 4.5 ns/m) 을 테스트합니다. 설계는 활성 구성 요소를 제거합니다.거의 0의 지연시간과 최소한의 전력 소모를 초래합니다. 전력 제한 환경의 이상적인 선택입니다..
전형적 인 배치

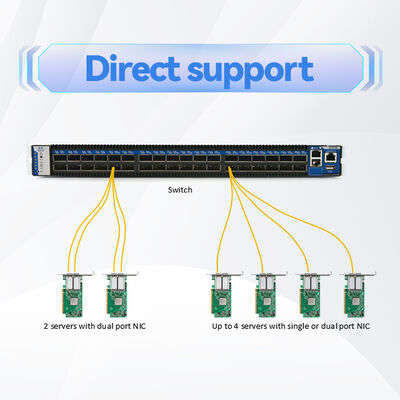

- 100G EDR InfiniBand 패브릭에서 서버 연결으로 톱 오프 랙 (ToR) 전환
- 고성능 컴퓨팅 (HPC) 클러스터 및 GPU 기반 시스템
- 단거리 구리 연결을 필요로 하는 데이터 센터 잎 척추 아키텍처
- 저장 영역 네트워크 (SAN) 및 NAS 헤드 인터 커넥트
- 결정적인 낮은 지연이 중요한 테스트 및 측정 설정
호환성
플랫폼 및 시스템:
- 멜라녹스 스펙트럼® 스위치
- 멜라노크스 퀀텀TM 인피니밴드 스위치
- NVIDIA® ConnectX® 어댑터 (EDR)
- NVIDIA BlueField® DPU
- 산업 표준 QSFP28 포트 (100G 이더넷/EDR)
- QSFP28 케이지가 있는 서버 (인텔, AMD, ARM 기반)
SFF-8665 및 SFF-8636에 적합하며 주요 네트워크 장비 공급업체와의 상호 운용성을 보장합니다.
사양 표
| 매개 변수 | 분 | 전형적 | 맥스 | 단위 |
|---|---|---|---|---|
| 공급 전압 (Vcc) | 3.135 | 3.3 | 3.465 | V |
| 전력 소비 | -- | 0.1 | -- | W |
| 작업용 온도 | 0 | -- | 70 | °C |
| 가동 상대 습도 | 5 | -- | 85 | % |
| 저장 온도 | -40 | -- | 85 | °C |
| 특성적 임피던스 | 90 | 100 | 110 | 오 |
| 전파 지연 (정보) | -- | 4.5 | -- | ns/m |
| 각 노선별 데이터 속도 | -- | 25 | -- | Gb/s |
| 집계 데이터 비율 | -- | 100 | -- | Gb/s |
| 최소 곡선 반지름 (일체) | 35.5 | -- | -- | mm |
| 최소 굽기 반지름 (반복) | 71 | -- | -- | mm |
* 전기 및 기계적 값은 Mellanox MCP1600 시리즈 데이터 시트에서 유도됩니다.
선택 가이드 - MCP1600 시리즈
| 부문 번호 | 길이 | AWG | 설명 |
|---|---|---|---|
| MCP1600-E001E30 | 10.0m | 30 | 수동 DAC, QSFP28, 100Gb/s EDR, 검은색, LSZH |
| MCP1600-E00AE30 | 0.5m | 30 | 수동 DAC, QSFP28, 100Gb/s EDR, 검은색, LSZH |
| MCP1600-E01AE30 | 1.5m | 30 | 수동 DAC, QSFP28, 100Gb/s EDR, 검은색, LSZH |
| MCP1600-E002E30 | 20.0m | 30 | 수동 DAC, QSFP28, 100Gb/s EDR, 검은색, LSZH |
| MCP1600-E02AE26 | 2.5m | 26 | 수동 DAC, QSFP28, 100Gb/s EDR, 검은색, LSZH |
| MCP1600-E003E26 | 30.0m | 26 | 수동 DAC, QSFP28, 100Gb/s EDR, 검은색, LSZH |
| MCP1600-E004E26 | 40.0m | 26 | 수동 DAC, QSFP28, 100Gb/s EDR, 검은색, LSZH |
| MCP1600-E005E26 | 50.0m | 26 | 수동 DAC, QSFP28, 100Gb/s EDR, 검은색, LSZH |
✔ 더 긴 범위 (2.5m-5m) 에서 신호 무결성을 유지하기 위해 26 AWG 가이드가 사용됩니다. E001E30 (1m) 는 최적의 유연성을 위해 30 AWG로 제작되었습니다.
장점
- 초저전력:0.1W의 전형적인, 냉각 및 에너지 비용을 줄입니다.
- 비용 효율성:수동적인 설계는 광적 송신기를 제거합니다.
- 입증된 신뢰성:엄격한 생산 테스트는 박스 밖의 성능을 보장합니다.
- 단거리 최적화:5m까지의 랙 내부 연결에 이상적입니다.
- 환경 의식:LSZH 재킷, RoHS, 알로겐 없는 PCB.
서비스 및 지원
홍콩 스타서지 그룹 (Hong Kong Starsurge Group Co., Limited) 은 멜라노크스 네트워크 제품에 대한 글로벌 기술 지원과 물류를 제공합니다. 우리의 팀은 판매 전 구성 자문, 호환성 검증,판매 후 RMA 서비스MCP1600‐E001E30은1년 제한된 하드웨어 보증수리 또는 교체를 포함합니다. 대용량 주문 또는 사용자 지정 라벨링을 위해 우리의 판매 엔지니어와 연락하십시오.
자주 묻는 질문
Q: 이 케이블은 액티브나 패시티브?
A: 수동, 활성 신호 조건화 기능이 없으므로 저전력 및 저연속성입니다.
Q: 이 케이블을 100G 이더넷 스위치로 사용할 수 있나요?
A: 예, QSFP28 MSA와 호환되며 100GbE 및 InfiniBand EDR 포트와 작동합니다.
질문: 이 시리즈의 최대 길이는 얼마입니까?
A: 26 AWG로 최대 5m (MCP1600-E005E26); E001E30은 1m입니다.
Q: 핫 플러그를 지원하나요?
A: 예, QSFP28 커넥터는 SFF-8665 기계적 요구 사항을 충족합니다.
예방 조치 및 처리
- 신호가 저하되지 않도록 최소 곡선 반지름 (35.5mm 단일, 71mm 반복) 을 초과하지 마십시오.
- 지정된 경우 온도 범위 (0-70°C) 및 습도 범위 (5-85% RH) 에서 작동합니다.
- QSFP28 케이지는 삽입하기 전에 깨끗하고 잔해가 없도록 확인하십시오.
- 호환되는 3.3V 공급 장치에서만 사용하십시오. 3.6V 이상의 전압은 손상을 일으킬 수 있습니다.
- 보관용은 -40°C ~ 85°C 사이 안티- 스틱 포장재에 보관합니다.
회사 소개
홍콩 스타서지 그룹 컴퍼니네트워크 하드웨어, IT 서비스 및 시스템 통합 솔루션의 기술 기반 공급 업체입니다. 2008년에 설립 된 우리는 네트워크 스위치, NIC,무선 액세스 포인트, 컨트롤러, 케이블 및 관련 장비.
경험 많은 영업 및 기술 팀의 지원을 받으며 Starsurge는 정부, 의료, 제조, 교육, 금융 및 기업과 같은 산업을 지원합니다.네트워크 관리 시스템, 사용자 정의 소프트웨어 개발, 다국어 지원, 글로벌 배달. 우리의 고객 우선 접근 방식은 신뢰할 수 있는 품질, 반응 서비스,그리고 고객들이 효율적인확장 가능하고 신뢰할 수 있는 네트워크 인프라
주요 사실
- 데이터 속도:100Gb/s
- 길이는:1미터
- 커넥터:QSFP28 (SFF-8665)
- 가이드 가이드:30 AWG
- 재킷:LSZH, 검은색
- 전력:0.1W
호환성 행렬
- 멜라녹스 퀀텀 / 스펙트럼 스위치
- NVIDIA ConnectX-5 / ConnectX-6 (EDR)
- 100G 이더넷 QSFP28 포트
- SFF-8636을 준수합니다.
구매자 체크리스트
- 스위치 포트 타입 (QSFP28) 을 확인합니다.
- 필요한 길이를 확인합니다 (1m = E001E30)
- 작동 온도 범위를 확인
- 재검토 보증 & RMA 정책
관련 제품
- MCP1600-E00AE30 (0.5m)
- MCP1600-E01AE30 (1.5m)
- MCP1600-E002E30 (2m)
- MCP1600-E003E26 (3m)
- MCP1600-E005E26 (5m)
- 멜라노크스 MMA1T00-HS (SR 광학)
