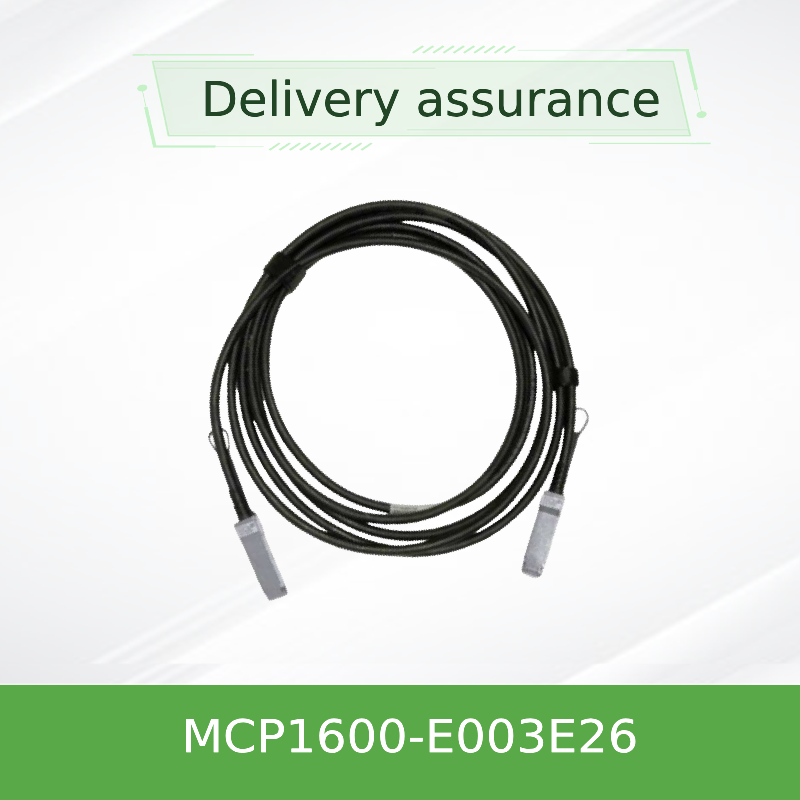

Mellanox MCP1600-E003E26 100Gb/s QSFP28 패시브 DAC 케이블 – 3m, 26 AWG, InfiniBand EDR 및 100GbE 호환

제품 상세 정보:

브랜드 이름: Mellanox
모델 번호: MCP1600-E003E26
문서: PB_MCP1600-E0xxEyy_100Gbps_...AC.pdf

결제 및 배송 조건:

최소 주문 수량: 1개
가격: Negotiate
포장 세부 사항: 외부 상자
배달 시간: 목록을 기반으로
지불 조건: 티/티
공급 능력: 프로젝트/배치 별 공급
최고의 가격 접촉

상세 정보
유효성: 재고 보증: 1년
상태: 신규 및 기존 기술: 인피니본
유형: Mellanox AOC 케이블 케이블 길이: 3 미터
이름: Mellanox DAC 케이블 MCP1600-E003E26 IB EDR 100Gb/s 4x 25G-NRZ QSFP28 LSZH 3m 26AWG Infiniband 네트워크 케이블 예어: Mellanox DAC 케이블
강조하다:

Mellanox QSFP28 DAC 케이블 3m

,

100Gb/s InfiniBand EDR 케이블

,

Nvidia 100GbE 호환 DAC 케이블

제품 설명

Mellanox MCP1600-E003E26 100Gb/s QSFP28 패시브 DAC 케이블 – 3m, 26 AWG, InfiniBand EDR 및 100GbE 호환
100Gb/s QSFP28 직접 연결 구리 케이블
100Gb/s InfiniBand EDR 및 이더넷용 패시브 DAC 케이블 • 3미터 • 26 AWG • 저전력 • 초저 지연 시간
데이터 속도 최대 100Gb/s
커넥터 QSFP28~QSFP28
길이 3.0m(9.8피트)
AWG 26
유형 패시브 구리
부품 번호 MCP1600-E003E26
제조업체 NVIDIA® / Mellanox®
규약 인피니밴드 EDR/100GbE
힘 ≤ 0.1W(수동)
온도 범위 0°C ~ 70°C
규정 준수 RoHS 규제, SFF-8665, SFF-8636
재킷 LSZH(저연 제로 할로겐)
제품개요
그만큼Mellanox® MCP1600-E003E26100Gb/s InfiniBand EDR 및 이더넷 애플리케이션용으로 설계된 비용 효율적인 고성능 QSFP28 DAC(직접 연결 구리) 케이블입니다. 이는 데이터 센터 및 고성능 컴퓨팅(HPC) 환경 내의 단거리 상호 연결을 위해 광섬유에 대한 안정적이고 전력 효율적인 대안을 제공합니다.
이 패시브 구리 케이블 어셈블리는 각각 최대 25Gb/s에서 작동하는 4개의 고속 구리 쌍을 통합하여 100Gb/s의 총 데이터 속도를 제공합니다. 활성 구성 요소가 없는 이 제품은 대기 시간이 가장 낮고 전력 소비가 거의 0에 가까워 ToR(랙 상단) 및 인접 랙 연결에 이상적입니다.
각 QSFP28 커넥터에는 호스트 시스템이 SFF-8636 호환 I²C 관리 인터페이스를 통해 읽을 수 있는 제품 식별 및 구성 데이터를 저장하는 EEPROM이 포함되어 있습니다. 케이블은 핫 플러그 ​​가능하고 RoHS 규격을 준수하며 내구성이 뛰어난 LSZH(Low Smoke Zero Halogen) 재킷이 특징입니다.
주요 특징
  • 최대 100Gb/s의 총 데이터 속도
  • SFF-8665 호환 QSFP28 폼 팩터
  • 패시브 설계 - 활성 구성요소 없음, 추가 전력 소모 없음
  • 단일 3.3V 공급 전압
  • 작동 케이스 온도: 0°C ~ 70°C
  • 간편한 설치 및 교체를 위한 핫 플러그 ​​가능
  • RoHS 준수 및 안전을 위한 LSZH 재킷
  • SFF-8636 호환 I²C 관리 인터페이스
기술 및 건설
MCP1600-E003E26은 패시브 쌍축 구리 케이블 어셈블리입니다. 신호 조절, 타이밍 조정 또는 증폭 없이 QSFP28 포트 간에 전기 신호를 직접 전송합니다. 이 수동적 접근 방식은 다음과 같은 몇 가지 주요 이점을 제공합니다.
  • 매우 짧은 대기 시간:일반적으로 100ns 미만이며 HPC 및 금융 거래에 중요합니다.
  • 무시할 수 있는 전력 소비:0.1W 미만을 소비하여 데이터 센터 열 부하를 줄입니다.
  • 높은 신호 무결성:100Ω 차동 임피던스 및 최적화된 차폐로 누화 및 삽입 손실을 최소화합니다.
케이블 구조는 내구성이 뛰어난 LSZH 재킷과 함께 26AWG 구리 도체를 사용합니다. 더 두꺼운 26AWG 게이지는 신호 무결성을 유지하면서 더 긴 도달 범위를 지원합니다. 각 케이블은 생산 과정에서 엄격한 테스트를 거쳐 즉시 사용 가능한 성능과 장기적인 내구성을 보장하며, Mellanox 시스템과 함께 사용할 경우 비트 오류율(BER)이 1E-15보다 우수합니다.
호환성
MCP1600-E003E26은 산업 표준을 완벽하게 준수하며 다양한 네트워킹 장비와 상호 운용 가능합니다.
  • 표준:SFF-8665(QSFP28), SFF-8636(관리 인터페이스), IEEE 802.3bj(100GBASE-CR4), InfiniBand EDR
  • 호환 가능:NVIDIA® / Mellanox® 스위치, 어댑터 및 시스템; 다른 MSA 호환 QSFP28 포트와도 상호 운용 가능
  • EEPROM:SFF-8636에 따라 제품 정보로 프로그래밍됩니다. 공급업체 이름: NVIDIA, OUI: 00-02-C9
메모:최고의 성능과 호환성을 위해 주문하기 전에 특정 스위치 또는 서버 모델과의 호환성을 확인하는 것이 좋습니다.
명세서
절대 최대 등급
매개변수 최소 맥스 단위
공급 전압 -0.3 3.6 다섯
데이터 입력 전압 -0.3 3.6 다섯
제어 입력 전압 -0.3 3.6 다섯
작동 사양
매개변수 최소 일반 맥스 단위
공급 전압(Vcc) 3.135 3.3 3.465 다섯
소비전력 -- -- 0.1 여
작동 케이스 온도 0 -- 70 ℃
작동 상대 습도 5 -- 85 %
전기 및 기계
매개변수 최소 일반 맥스 단위
특성 임피던스 90 100 110 Ω
전파 지연 -- -- 4.5 ns/m
* 전파 지연은 참고용일 뿐입니다.
선택 가이드
MCP1600 시리즈는 다양한 배포 요구 사항에 맞게 다양한 길이와 와이어 게이지를 제공합니다.
부품 번호 길이 AWG 설명
MCP1600-E003E26 3.0m 26 3m, 검정색, 26AWG
MCP1600-E00AE30 0.5m 30 0.5m, 검정색, 30AWG
MCP1600-E001E30 1.0m 30 1m, 검정색, 30AWG
MCP1600-E01AE30 1.5m 30 1.5m, 검정색, 30AWG
MCP1600-E002E30 2.0m 30 2m, 검정색, 30AWG
MCP1600-E02AE26 2.5m 26 2.5m, 검정색, 26AWG
MCP1600-E004E26 4.0m 26 4m, 검정색, 26AWG
MCP1600-E005E26 5.0m 26 5m, 검정색, 26AWG
참고: x = 도달 거리(미터), y = 전선 게이지(AWG).
MCP1600-E003E26을 선택하는 이유는 무엇입니까?
✓ 비용 효율적
단거리 링크용 광트랜시버보다 비용이 저렴합니다.
✓ 전력 효율성
0.1W 미만을 소비하여 데이터 센터 전력 및 냉각 비용을 절감합니다.
✓ 매우 낮은 대기 시간
HPC, AI 및 금융 거래 환경에 이상적입니다.
✓ 신뢰성과 내구성
엄격한 테스트와 LSZH 재킷으로 긴 서비스 수명을 보장합니다.
✓ 플러그 앤 플레이
손쉬운 통합을 위해 EEPROM이 포함된 핫 플러그형 QSFP28 커넥터입니다.
✓ 표준 기반
광범위한 상호 운용성을 위해 SFF-8665, SFF-8636, RoHS를 준수합니다.
서비스 및 지원
  • 보증:부품 수리 또는 교체를 포함하는 1년 제한 하드웨어 보증(원래 제조업체 정책에 따름).
  • 기술 지원:당사의 숙련된 팀은 원활한 배포를 보장하기 위해 사전 판매 및 사후 판매 기술 지원을 제공합니다.
  • 글로벌 배송:믿을 수 있는 물류 파트너를 통해 전세계로 배송됩니다.
  • 사용자 정의:대량 주문 시 맞춤형 케이블 길이 및 EEPROM 프로그래밍이 가능합니다(문의).
자주 묻는 질문
Q: 패시브 DAC 케이블의 최대 거리는 얼마나 됩니까?
A: 패시브 DAC는 일반적으로 최대 5미터 거리에 권장됩니다. MCP1600-E003E26은 3미터이며 해당 범위 내에서 최적의 신호 무결성을 제공합니다.
Q: 이 케이블은 다른 공급업체의 100GbE 스위치와 호환됩니까?
A: 예, MSA 규격이며 대부분의 표준 QSFP28 포트와 상호 운용됩니다. 그러나 특정 스위치 모델과의 호환성을 확인하는 것이 좋습니다.
Q: 이 케이블에서 "패시브"는 무엇을 의미합니까?
A: 패시브는 케이블에 활성 전자 부품(앰프, 리타이머)이 없음을 의미합니다. 신호를 전송하기 위해 구리 도체에만 의존하므로 가능한 가장 낮은 대기 시간과 전력 소비를 제공합니다.
Q: 30AWG 버전과 26AWG 버전의 차이점은 무엇입니까?
A: AWG 숫자가 낮을수록 도체가 더 두꺼워져 케이블 길이가 길어집니다. 30 AWG 버전은 더 짧은 케이블(최대 2m)에 사용되는 반면, 26 AWG 버전은 더 긴 케이블(최대 5m)을 지원합니다. MCP1600-E003E26은 안정적인 3미터 성능을 위해 26AWG를 사용합니다.
지침
  • 굽힘 반경:최소 단일 굽힘 반경은 케이블 외경의 5배입니다(26AWG의 경우 약 47mm). 반복 굽힘 반경은 외경(약 94mm)의 10배입니다.
  • 커넥터 처리:커넥터 하우징을 당기지 마십시오. 당김 탭을 사용하여 연결을 끊습니다.
  • 작동 온도:0°C ~ 70°C 케이스 온도 범위 밖에서는 작동하지 마십시오.
  • ESD 예방 조치:민감한 구성 요소의 손상을 방지하려면 표준 ESD 처리 절차를 따르십시오.
회사소개
홍콩 Starsurge Group Co., Limited기술 중심의 네트워크 하드웨어, IT 서비스 및 시스템 통합 솔루션 제공업체입니다. 2008년에 설립된 이 회사는 네트워크 스위치, NIC, 무선 액세스 포인트, 컨트롤러, 케이블 및 관련 네트워킹 장비를 포함한 제품을 전 세계 고객에게 제공하고 있습니다.
숙련된 영업 및 기술 팀의 지원을 받아 Starsurge는 정부, 의료, 제조, 교육, 금융 및 기업과 같은 산업을 지원합니다. 또한 이 회사는 IoT 솔루션, 네트워크 관리 시스템, 맞춤형 소프트웨어 개발, 다국어 지원 및 글로벌 배송도 제공합니다.
고객 우선 접근 방식을 통해 Starsurge는 고객이 효율적이고 확장 가능하며 신뢰할 수 있는 네트워크 인프라를 구축하는 데 도움이 되는 안정적인 품질, 대응 서비스 및 맞춤형 솔루션에 중점을 둡니다.
구매자 체크리스트
✅ 필요한 케이블 길이(이 모델의 경우 3m)를 확인하십시오.
✅ 스위치/서버가 QSFP28 인터페이스를 지원하는지 확인하십시오.
✅ 패시브 DAC가 해당 거리에 적합한지 확인하세요(5m 이하 권장).
✅ 작동 온도 범위가 환경에 맞는지 확인하십시오.
✅ 공급업체 호환성을 확인하세요(NVIDIA/Mellanox 권장).
✅ 향후 확장성과 포트 밀도를 고려하세요.
