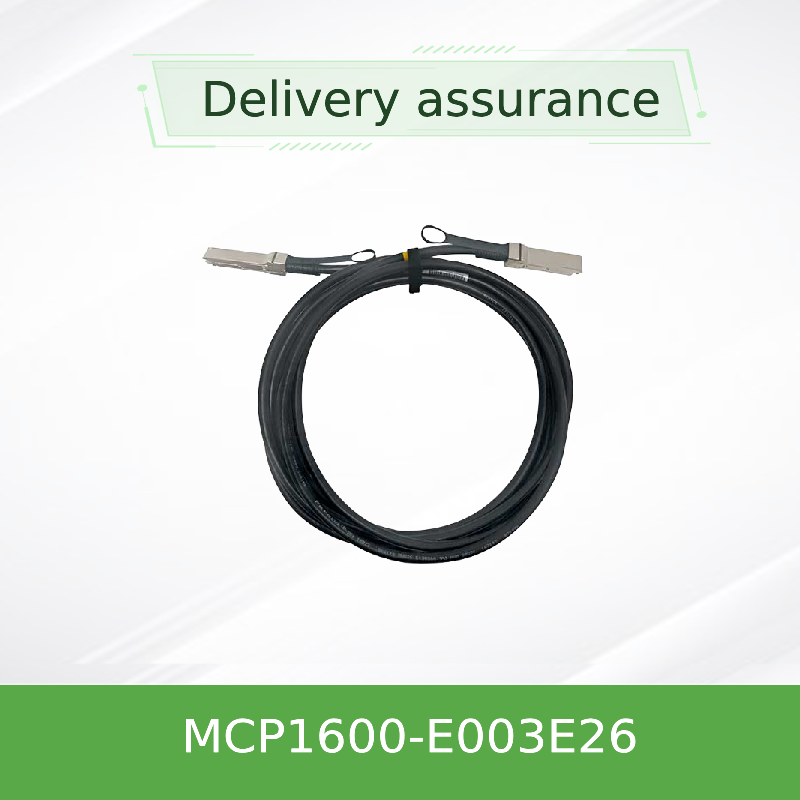

멜라노크스 MCP1600-E003E26 100Gb/s QSFP28 수동 구리 DAC 케이블 3m, 26 AWG, EDR 인피니밴드, LSZH

제품 상세 정보:

브랜드 이름: Mellanox
모델 번호: MCP1600-E003E26
문서: PB_MCP1600-E0xxEyy_100Gbps_...AC.pdf

결제 및 배송 조건:

최소 주문 수량: 1개
가격: Negotiate
포장 세부 사항: 외부 상자
배달 시간: 목록을 기반으로
지불 조건: 티/티
공급 능력: 프로젝트/배치 별 공급
최고의 가격 접촉

상세 정보
유효성: 재고 보증: 1년
상태: 신규 및 기존 기술: 인피니본
유형: Mellanox AOC 케이블 케이블 길이: 3 미터
이름: Mellanox DAC 케이블 MCP1600-E003E26 IB EDR 100Gb/s 4x 25G-NRZ QSFP28 LSZH 3m 26AWG Infiniband 네트워크 케이블 예어: Mellanox DAC 케이블
강조하다:

멜라녹스 QSFP28 DAC 케이블 100Gb/s

,

3m 수동 구리 케이블 EDR InfiniBand

,

LSZH 멜라녹스 케이블 26 AWG

제품 설명

멜라녹스 MCP1600-E003E26 100Gb/s QSFP28 수동 구리 DAC 케이블
단거리 데이터 센터 링크를 위한 고성능 EDR 인피니밴드 상호 연결. 저전력, LSZH 자켓, 핫 플러그 가능, SFF-8665 / SFF-8636에 완전히 적합.
제품 개요
의멜라노크스 MCP1600-E003E26인피니밴드 EDR 및 100G 이더넷 애플리케이션을 위해 설계된 100Gb/s QSFP28 직접 연결 구리 (DAC) 케이블이다. 고속 구리 쌍을 4개 통합하여 각 레인당 25Gb/s로 작동한다.3m 링크를 통해 100Gb/s의 전체 대역폭을 제공하며이 수동 구리 솔루션은 톱 오브 랙 및 인접 랙 배포에서 단거리 상호 연결에 대한 광섬유에 대한 비용 효율적이고 에너지 효율적인 대안을 제공합니다.
각 QSFP28 포트에는 제품 식별 및 구성 데이터를 저장하는 EEPROM이 포함되어 있으며, 호스트 시스템이 I2C 관리 인터페이스를 통해 읽을 수 있습니다 (SFF-8636을 준수합니다).케이블은LSZH (Low Smoke Zero Halogen)현대 데이터센터에 대한 RoHS 및 환경 표준을 충족하는 하로겐 없는 PCB.
주요 특징 및 기술
  • 100Gb/s 집계 데이터 속도- 4번 전선 x 25Gb/s NRZ
  • 수동 구리 설계- 제로 활성 전력 소비 (최대 0.1W)
  • 핫 플러그 가능한 QSFP28- SFF-8665을 준수하는 형식 요소
  • 3.3V 단일 공급- 전압 범위 3.135V ~ 3.465V
  • 우수한 신호 무결성- 특성적 임피던스 100Ω ± 10%
  • 낮은 지연시간- 전파 지연 4.5 ns/m (정보)
  • 견고한 케이블- 26 AWG, 9.4mm 지름, 굽기 반지름: 47mm (일기) / 94mm (반기)
  • I2C 관리- SFF-8636을 준수, 디지털 진단
  • 작동 온도0°C ~ 70°C (상황)
  • 저장 온도-40°C ~ 85°C
  • RoHS / REACH 준수- 알로겐 없는 PCB, LF/HF
  • 비트 오류 비율< 1E-15 (멜라녹스 시스템)
  • 길이 허용±50mm (3m 변수)
  • 검은 LSZH 재킷- 낮은 연소, 하로겐 0
전형적 인 배치
  • 인피니밴드 EDR 직물- HPC 클러스터의 척추 구조
  • 100G 이더넷 TOR 연결- 서버로 전환 및 전환
  • 데이터센터 최상급 (ToR)라크 안의 케이블 (최고 3m)
  • 저장 시스템- NVMe-over-Fabrics, 모든 플래시 배열
  • 고성능 컴퓨팅- GPU 클러스터, 인공지능 훈련 팟
호환성
MCP1600-E003E26는 Mellanox / NVIDIA ConnectX-4, ConnectX-5, ConnectX-6 어댑터, 스펙트럼 및 양자 스위치와 완전히 호환됩니다.그리고 SFF-8665 및 SFF-8636 사양을 준수하는 제3자 스위치에 QSFP28 포트를100G-SR4/CR4 모드에서 주요 스위치 공급업체 (시스코, 아리스타, 주니퍼) 와 상호 운용성이 검증되었습니다.
확인된 플랫폼:멜라녹스 SB7800, SN2700, CS7500; NVIDIA 블루필드-2 DPU; 일반 QSFP28 100G 포트.
사양
매개 변수 분 전형적 맥스 단위
공급 전압 (Vcc) 3.135 3.3 3.465 V
전력 소비 -- 0.1 0.1 W
작업용 온도 0 -- 70 °C
저장 온도 -40 -- 85 °C
가동 상대 습도 5 -- 85 %
특성적 임피던스 90 100 110 오
전파 지연 (정보) -- 4.5 -- ns/m
각 노선별 데이터 속도 -- 25 -- Gb/s
집계 데이터 비율 -- 100 -- Gb/s
물리적 사양
케이블 가이드 (AWG) 26 AWG
길이 3m (내용 ±50mm)
외부 지름 9.4 ± 0.4mm
최소 곡선 반지름 (일체) 47mm
최소 굽기 반지름 (반복) 94mm
재킷 재료 LSZH (Low Smoke Zero Halogen)
커넥터 타입 QSFP28 (SFF-8665)
선택 가이드
부문 번호 길이 AWG 설명
MCP1600-E00AE30 0.5m 30 블랙, 30 AWG, LSZH
MCP1600-E001E30 1m 30 블랙, 30 AWG, LSZH
MCP1600-E01AE30 1.5m 30 블랙, 30 AWG, LSZH
MCP1600-E002E30 2m 30 블랙, 30 AWG, LSZH
MCP1600-E02AE26 2.5m 26 블랙, 26 AWG, LSZH
MCP1600-E003E26 3m 26 검은색, 26 AWG, LSZH (이 제품)
MCP1600-E004E26 4m 26 블랙, 26 AWG, LSZH
MCP1600-E005E26 5m 26 블랙, 26 AWG, LSZH
모든 케이블은 100Gb/s QSFP28, 수동 구리, EDR 인피니밴드이다. 길이 관용은 ±25mm (0.5~1.5m) / ±50mm (≥2m).
장점
  • 비용 효율성- 수동 구리는 광적 송신기 비용을 제거합니다.
  • 극저전력- 액티브 광 케이블의 최대 0.1W 대 2-3W
  • 신뢰성- 박스 밖의 성능에 대해 엄격하게 테스트
  • 유연한 배치- 뜨거운 플러그, 구부러지기 내성이
  • 환경 안전- LSZH 재킷, RoHS를 준수
  • 후속 호환성- 적절한 어댑터와 함께 40Gb / s QSFP +와 작동
서비스 및 지원
  • 1년 제한된 하드웨어 보증- 수리 또는 교체 (Mellanox)
  • 전 세계 배달- 홍콩 스타서지는 전 세계 배송을 제공합니다
  • 기술 지원- 판매 전 및 판매 후 엔지니어링 지원
  • 맞춤형 길이- 비 표준 길이의 연락 판매 (MOQ가 적용될 수 있습니다)
  • RFQ & 대용량 가격- 대용량 주문에 맞춘 가격
예금 요청
자주 묻는 질문
MCP1600-E003E26의 최대 데이터 속도는 얼마일까요?
인피니밴드 EDR 및 100G 이더넷을 위해 100Gb/s 집계 (4 레이인 x 25Gb/s) 를 지원합니다.
이 케이블은 액티브나 패시티브?
수동 구리 - 외부 전원이 없습니다, 0.1W 최대 전력 소비.
작동 온도 범위는?
케이스 온도 0°C ~ 70°C; 보관 -40°C ~ 85°C
멜라녹스가 아닌 스위치와 호환되나요?
네, SFF-8665과 SFF-8636을 따르는 표준 QSFP28 포트와 작동합니다.
"E26" 후자는 무엇을 나타냅니다?
E26는 26 AWG 와이어 가이브와 3m 길이 (선택 가이드를 참조하십시오) 를 나타냅니다.
주의 사항
  • 성능 저하를 피하기 위해 최소 구부리 반지름 (47mm 단회 구부리, 94mm 반복 구부리) 을 초과하지 마십시오.
  • 설치 중에 ESD를 적절히 처리하도록 합니다.
  • 3.3V Vcc를 지원하고 QSFP28 MSA를 충족하는 호스트에서만 사용하십시오.
  • 길이 > 3m의 경우 활성 광학 또는 26 AWG 가이드를 고려하십시오. 더 긴 수동 구리는 신호 조건화를 요구할 수 있습니다.
회사 소개
Hong Kong Starsurge Group - network hardware provider
홍콩 스타서지 그룹 컴퍼니네트워크 하드웨어, IT 서비스 및 시스템 통합 솔루션의 기술 기반 공급 업체입니다. 2008년에 설립 된 우리는 네트워크 스위치, NIC,무선 액세스 포인트, 컨트롤러, 케이블 및 관련 장비. 경험 많은 판매 및 기술 팀에 의해 지원, Starsurge 정부, 의료, 제조, 교육, 금융,그리고 기업우리는 또한 사물인터넷 솔루션, 네트워크 관리 시스템, 맞춤형 소프트웨어 개발, 다국어 지원 및 글로벌 배달을 제공합니다. 고객 우선 접근법으로, 우리는 신뢰할 수있는 품질에 초점을 맞추고,반응형 서비스, 그리고 고객들이 효율적이고 확장 가능하며 신뢰할 수 있는 네트워크 인프라를 구축할 수 있도록 도와주는 맞춤형 솔루션.
주요 사실
✔ 100Gb/s EDR
✔ 길이가 3m
✔ 26 AWG
✔ LSZH 자켓
✔ RoHS/REACH
✔ 뜨거운 플러그
✔ 0.1W 전력
호환성 행렬
판매자 제품 시리즈
멜라녹스 / 엔비디아 연결X-4/5/6, 스펙트럼, 양자
시스코 넥서스 9000 (QSFP28 포트)
아리스타 7060, 7280, 7500 시리즈
유니버 QFX5000, PTX1000
일반 SFF-8665 / SFF-8636을 준수하는 호스트
구매자 체크리스트
  • 필요한 길이 (3m) 와 지름 (26 AWG) 을 확인합니다.
  • 확인 스위치/NIC QSFP28 100G를 지원
  • ✅ 락에 있는 구부리 반지름 제한을 확인하세요
  • 보증 및 지원 옵션을 검토
  • 필요에 따라 부피 가격을 요청
