NVIDIA 퀀텀-2 MQM9790-NS2F 64-포트 400Gb/s 인피니밴드 스마트 스위치 ∙ 51.2Tb/s 처리량, SHARPv3 인 네트워크 가속성 AI 및 HPC 데이터 센터
제품 상세 정보:
| 브랜드 이름: | Mellanox |
| 모델 번호: | MQM9790-NS2F (920-9B210-00FN-0D0) |
| 문서: | MQM9700 series.pdf |
결제 및 배송 조건:
| 최소 주문 수량: | 1개 |
|---|---|
| 가격: | Negotiate |
| 포장 세부 사항: | 외부 상자 |
| 배달 시간: | 목록을 기반으로 |
| 지불 조건: | 티/티 |
| 공급 능력: | 프로젝트/배치 별 공급 |
|
상세 정보 |
|||
| 애플리케이션: | 섬기는 사람 | 상태: | 신규 및 원본 |
|---|---|---|---|
| 집합 대역폭: | 51.2 tb/s 양방향 | 관리: | CLI, Webui, SNMP, JSON 지원을 사용한 MLNX-OS |
| 이름: | NDR 400G 인피니밴드 스마트 스위치와 데이터 센터를 줄이는 MQM9790-NS2F 인피니밴드 멜라녹스 네트워크 스위치 | 예어: | 멜라녹스 400g 스위치 |
| 강조하다: | NVIDIA 퀀텀-2 인피니밴드 스위치 400Gb/s,멜라노크스 스마트 스위치 51.2Tb/s 처리량,인피니밴드 스위치 SHARPv3 AI 데이터 센터 |
||
제품 설명

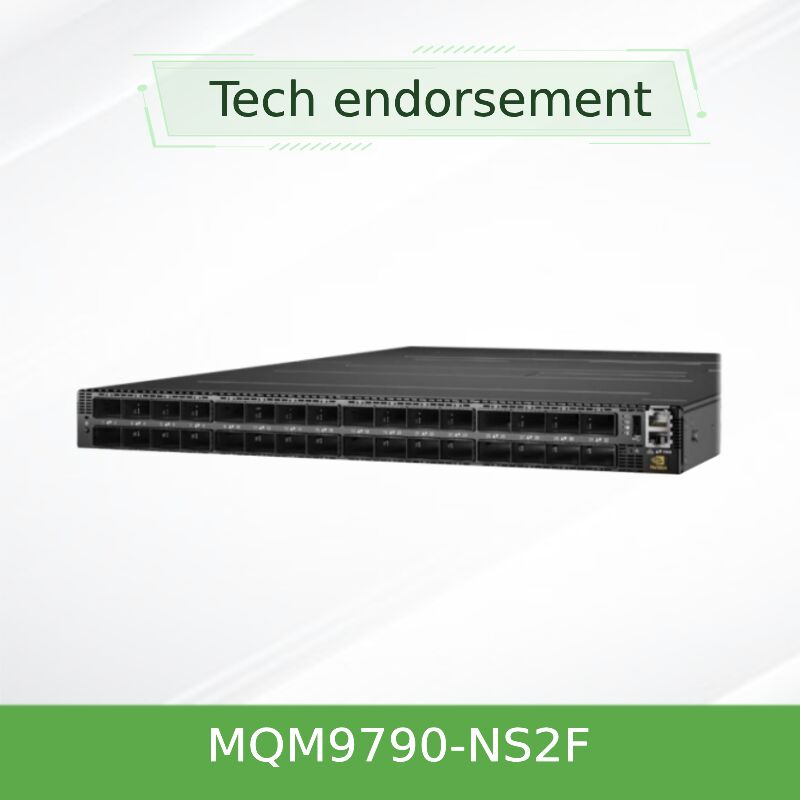

NVIDIA Quantum-2 MQM9790-NS2F 400Gb/s InfiniBand 스마트 스위치
1U 폼팩터에 전례 없는 64개의 400Gb/s NDR InfiniBand 포트 제공 — SHARPv3 인네트워크 가속을 통해 51.2Tb/s의 총 처리량과 초당 665억 패킷을 처리하여 극대화된 AI 및 HPC 환경을 지원합니다.
- 64개의 논블로킹 400Gb/s InfiniBand 포트 (더블 덴시티 래딕스용 OSFP 커넥터 32개)
- 총 스위칭 용량: 51.2Tb/s (양방향) | 패킷 처리: 66.5BPPS
- 3세대 SHARP 기술 (SHARPv3)로 AI 가속 32배 향상
- 최대 2000개 노드를 지원하는 온보드 서브넷 관리자가 포함된 관리되지 않는 SKU (MQM9790-NS2F)
- P2C 공기 흐름, 1+1 이중화 전원 공급 장치, 1U 표준 깊이, HDR/EDR과 하위 호환성
특징
- 400Gb/s NDR 성능: 포트당 400Gb/s의 64개 포트, 완전한 양방향 대역폭 및 초저 지연 시간.
- 더블 덴시티 200G 모드: 포트 분할 기술로 200Gb/s 포트 128개 제공 — 고밀도 ToR 배포에 이상적입니다.
- SHARPv3 인네트워크 컴퓨팅: 집합 통신 중 하드웨어 기반 데이터 집계/축소.
- 고급 토폴로지 지원: Fat Tree, SlimFly, DragonFly+, 다차원 Torus 및 적응형 라우팅.
- 에너지 및 공간 최적화: 80 PLUS Gold 인증, 핫스왑 팬, 전면-후면 또는 후면-전면 냉각 옵션이 있는 1U 섀시.
기술 및 표준
NVIDIA Quantum-2 InfiniBand 아키텍처를 기반으로 하는 MQM9790-NS2F는 SHARPv3을 통합하여 인네트워크 축소, RDMA(원격 직접 메모리 액세스), 적응형 라우팅, 향상된 가상 레인(VL) 매핑 및 혼잡 제어를 지원합니다. NDR 400Gb/s를 지원하며 HDR100, HDR, EDR 및 FDR과 하위 호환됩니다. 스위치는 MLNX-OS를 실행합니다 (관리되지 않는 버전은 고급 패브릭 관리를 위해 외부 UFM 또는 OpenSM에 의존합니다).
작동 원리: SHARPv3를 사용한 인네트워크 컴퓨팅
패킷을 전달하기만 하는 기존 스위치와 달리 MQM9790-NS2F는 패브릭을 통과하는 데이터에 대한 계산을 수행합니다. 전용 실리콘을 사용하여 집합 연산(예: all-reduce, barrier)을 위한 데이터를 와이어 속도로 집계하고 축소하여 엔드포인트 간의 트래픽을 대폭 줄입니다. 이를 통해 AI 학습 클러스터 및 HPC 시뮬레이션에 대한 선형 확장이 가능합니다. 내장된 x86 Coffee Lake i3 프로세서는 패브릭 초기화 및 토폴로지 검색을 관리하며, 데이터 가속은 전용 하드웨어에서 발생합니다.
애플리케이션 및 배포
- 엑사스케일 AI 학습: 대규모 언어 모델 및 딥 러닝은 막대한 all-reduce 대역폭을 요구합니다.
- 고성능 컴퓨팅 (HPC): 기후 모델링, 분자 동역학 및 전산 유체 역학.
- 더블 덴시티 Top-of-Rack (ToR): 고밀도 서버 연결을 위한 128포트 200G 구성.
- 클라우드 및 엔터프라이즈 데이터 센터: 고처리량 스토리지 (NVMe-oF), 데이터베이스 가속.
- 연구 및 정부 연구소: 과학적 발견을 위한 초저 지연 시간 패브릭.
기술 사양 및 주문 옵션
| 모델 | 포트 및 속도 | 스위칭 용량 | 관리 | 공기 흐름 | 전원 공급 장치 | 크기 (높이 x 너비 x 깊이) |
|---|---|---|---|---|---|---|
| MQM9790-NS2F | 32개의 OSFP (64 x 400Gb/s) 또는 128 x 200Gb/s | 51.2Tb/s 논블로킹 | 66.5BPPS | 관리되지 않음 (외부 UFM/OpenSM) | P2C (전방향) | 2 x AC (1+1 이중화), 80+ Gold | 43.6 x 438 x 660 mm (1U) |
| MQM9790-NS2R | 32개의 OSFP (64 x 400Gb/s) 또는 128 x 200Gb/s | 51.2Tb/s | 66.5BPPS | 관리되지 않음 | C2P (후방향) | 2 x AC, 이중화 | 동일 |
| MQM9700-NS2F | 32개의 OSFP (64 x 400Gb/s) 또는 128 x 200Gb/s | 51.2Tb/s | 66.5BPPS | 관리됨 (온보드 MLNX-OS) | P2C | 2 x AC, 이중화 | 동일 |
참고: 모든 모델에는 x86 Coffee Lake i3 CPU, 8GB DDR4, M.2 SSD 16GB, USB 3.0 1개, I²C USB 1개, RJ45 (UART) 1개가 포함됩니다. 무게: 약 14.5kg. 케이블: OSFP 패시브/구리/액티브 광.
장점 및 차별점
- 이전 세대 (QM8700) 대비: 포트 2.5배 증가 (64개 대 40개), 총 대역폭 3.2배 증가 (51.2Tb/s 대 16Tb/s), SHARPv3로 AI 가속 32배 향상.
- 경쟁 400G 스위치 대비: 통합 SHARPv3로 작업 완료 시간 단축; 더블 덴시티 200G 모드로 네트워크 계층 감소 및 비용 절감.
- 가장 밀집된 ToR 솔루션: 1U에 200G 포트 128개 — 고밀도 랙에 이상적입니다.
- 에너지 효율적: 포트 사용률에 따라 전력 소비량 조절; ENERGY STAR 인증.
- 원활한 하위 호환성: ConnectX-6/5/4 네트워크 카드 및 기존 케이블과 호환됩니다.
서비스 및 지원

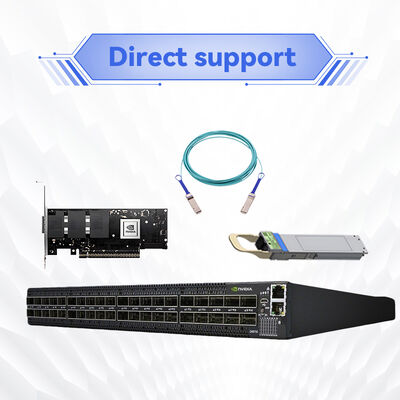

전체 수명 주기 지원을 제공합니다: 연중무휴 기술 상담, RMA 처리 및 현장 지원. 당사 팀은 토폴로지 설계, 펌웨어 호환성 검증 및 기존 InfiniBand 패브릭과의 통합을 제공합니다. 모든 장치에는 1년 보증 (연장 가능)이 적용됩니다. 1천만 달러 이상의 재고에서 24-48시간 이내에 주문이 배송됩니다. 맞춤형 케이블 및 네트워크 카드 번들 사용 가능.
자주 묻는 질문 (FAQ)
Q: MQM9790-NS2F는 Mellanox ConnectX-6 네트워크 카드와 호환됩니까?
A: 예, ConnectX-6 (HDR/EDR) 및 ConnectX-5/4를 완벽하게 지원합니다. 400Gb/s 작동을 위해서는 NDR을 지원하는 ConnectX-6 이상 네트워크 카드를 사용하십시오.
Q: 128포트 200Gb/s 모드는 어떻게 작동합니까?
A: 각 OSFP 커넥터에는 8개의 레인이 있습니다. 400G (8 레인) 포트를 두 개의 독립적인 200G (4 레인) 연결로 분할함으로써 스위치는 200G 엔드포인트에 대한 포트 수를 효과적으로 두 배로 늘립니다 — 고밀도 ToR에 이상적입니다.
Q: 이 관리되지 않는 스위치에서 서브넷 관리자를 실행할 수 있습니까?
A: 예, 즉시 사용 가능한 최대 2000개 노드를 관리할 수 있는 온보드 서브넷 관리자가 포함되어 있습니다. UFM과 같은 고급 기능을 사용하려면 OpenSM 또는 NVIDIA UFM을 실행하는 외부 서버를 연결하십시오.
Q: 어떤 냉각 옵션을 사용할 수 있습니까?
A: MQM9790-NS2F는 P2C (포트-전원/전방향) 공기 흐름을 갖습니다. 랙이 후면-전면 냉각을 사용하는 경우 MQM9790-NS2R (C2P)을 주문하십시오. 핫스왑 팬 유닛은 두 방향 모두 지원합니다.
Q: 50% 부하 시 일반적인 전력 소비량은 얼마입니까?
A: 사용률 및 케이블 유형에 따라 반 부하 시 일반적인 전력 소비량은 250W에서 350W 사이입니다. 스위치는 포트가 유휴 상태일 때 동적으로 전력을 줄입니다.
주의 사항 및 호환성 참고 사항
- 공기 흐름 방향: 랙 냉각이 모델과 일치하는지 확인하십시오: P2C (MQM9790-NS2F) 또는 C2P (MQM9790-NS2R). 부적절한 공기 흐름은 과열을 유발할 수 있습니다.
- 전원 공급 장치: 200-240V AC 입력 범위만 해당 (100-127V 아님). 이중화를 위해 두 전원 공급 장치를 모두 사용하십시오.
- 케이블: 400G의 경우 OSFP 패시브 구리 (최대 3m) 또는 액티브 광 모듈을 사용하십시오. 200G 분할에는 OSFP-2x200G 브레이크아웃 케이블이 필요합니다.
- 작동 환경: 온도 0°C–40°C, 습도 10%–85% 비응축, 고도 ≤3050m. CE, FCC, VCCI, ICES, RCM 준수 EMC.
- 소프트웨어: 대규모 패브릭의 경우 외부 서브넷 관리자/UFM을 권장합니다. 항상 네트워크 카드 버전과 함께 펌웨어를 업데이트하십시오.
