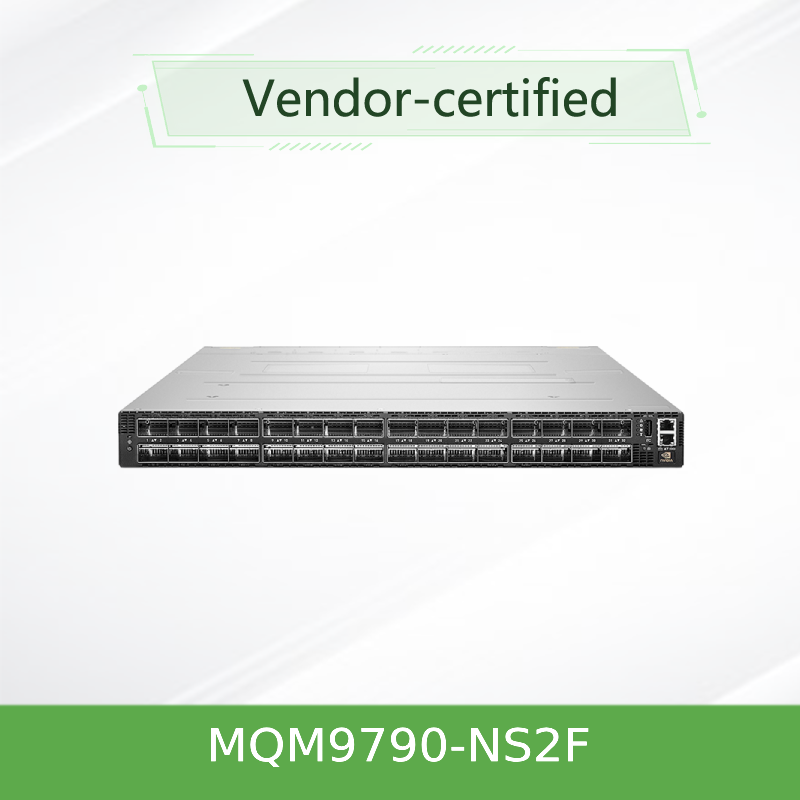

NVIDIA MQM9790-NS2F 400Gb/s 인피니밴드 스위치 64포트 NDR, 51.2Tb/s, 외부 관리, 1U HPC & AI 클러스터
제품 상세 정보:
| 브랜드 이름: | Mellanox |
| 모델 번호: | MQM9790-NS2F (920-9B210-00FN-0D0) |
| 문서: | MQM9700 series.pdf |
결제 및 배송 조건:
| 최소 주문 수량: | 1PCS |
|---|---|
| 가격: | Negotiate |
| 포장 세부 사항: | 외부 상자 |
| 배달 시간: | 목록을 기반으로 |
| 지불 조건: | 티/티 |
| 공급 능력: | 프로젝트/배치 별 공급 |
|
상세 정보 |
|||
| 애플리케이션: | 섬기는 사람 | 상태: | 신규 및 기존 |
|---|---|---|---|
| 집합 대역폭: | 51.2 tb/s 양방향 | 관리: | CLI, Webui, SNMP, JSON 지원을 사용한 MLNX-OS |
| 이름: | NDR 400G 인피니밴드 스마트 스위치와 데이터 센터를 줄이는 MQM9790-NS2F 인피니밴드 멜라녹스 네트워크 스위치 | 예어: | 멜라녹스 400g 스위치 |
| 강조하다: | NVIDIA InfiniBand 스위치 400Gb/s,64포트 NDR 네트워크 스위치,외부 관리형 1U 스위치 |
||
제품 설명
1U 차체에 있는 400Gb/s NDR 64개의 비 차단 포트, SHARPv3 네트워크 컴퓨팅과 함께 51.2Tb/s의 집계 처리량을 제공합니다.과잉 전력 - 극대 규모의 HPC 및 AI 데이터 센터를 위해 특별히 제작되었습니다..
부문 번호:MQM9790-NS2F공기 흐름:P2C (앞에서 후로)관리자:외부 관리형식 요소:1U 랙마운트
NVIDIA MQM9790-NS2F는 업계에서 선도적인 NDR 400Gb/s 아키텍처를 기반으로 한 고정 구성 퀀텀-2 인피니밴드 스위치입니다. 극단적인 규모의 HPC 및 AI 워크로드에 설계되었습니다.이 외부 관리 변형은 64 개의 비 차단 포트를 (OSFP 커넥터 32개를 통해) 컴팩트 1U 형식 인자에서 제공합니다., 두 방향의 51.2Tb / s의 놀라운 처리량을 제공하고 초당 665억 개의 패킷을 제공합니다.
MQM9790-NS2F는 중앙 집중식 서브넷 관리자 (NVIDIA UFM 등) 가 직물 제어를 조직하는 환경에 최적화되어 있습니다. SHARPv3 네트워크 내 컴퓨팅, 적응 라우팅, RDMA,그리고 첨단 혼잡 통제 - 연구자와 AI 개발자가 전례 없는 성능과 확장성을 통해 가장 까다로운 데이터 집중적 과제를 해결 할 수 있도록.
- 400Gb/s NDR의 64개의 포트 (32개의 OSFP 커넥터)
- 51.2Tb/s 차단이 없는 집적 처리량
- >초당 665억개의 패킷 (BPPS)
- SHARPv3 네트워크 컴퓨팅 (32x AI 가속)
- 1+1 리듀선적 핫스변이 가능한 AC 전력
- 핫스변이 가능한 팬 단위, 80 PLUS 골드+ 인증
- 포트 스플릿 기술: 최대 128 포트 200Gb/s
- 적응형 라우팅, RDMA 및 혼잡 제어
- HDR 및 EDR와 후향 호환성
- RoHS-6 준수, CE / FCC / VCCI 인증
NVIDIA 퀀텀-2 플랫폼은 3세대 SHARP 기술 (SHARPv3) 를 도입하여 이전 세대보다 32배 높은 AI 가속도를 제공합니다.공동 작업을 CPU에서 스위치 네트워크로 오프로드함으로써, SHARPv3는 MPI 운영시간과 조직 전체의 데이터 트래버레이스를 극적으로 줄입니다.
퀀텀-2 ASIC고급 기능을 통합합니다. 이중 밀도 200Gb/s를 위한 포트 분할, 적응형 라우팅, 향상된 VL 매핑, 그리고 자기 회복 네트워크 기능.탑재된 x86 커피 레이크 i3 CPU는 포괄적인 관리를 위해 MLNX-OS를 실행합니다.
SHARPv3 통합:MLNX-OS와 UFM 엔터프라이즈 (외적으로 관리) 를 지원합니다.
- 극대 규모의 HPC 클러스터에서 톱 오브 랙 잎 / 척추
- 딥러닝을 위한 인공지능 훈련과 추론 조직
- 고성능 저장 및 데이터 분석 플랫폼
- 연구 및 과학 컴퓨팅 (기상학, 유전체학, 물리학)
- 클라우드 데이터 센터에서 대규모 멀티 렌터 워크로드

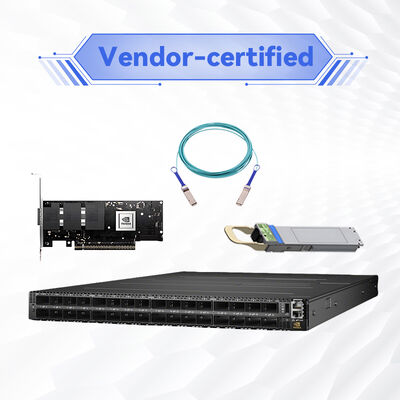

- 호스트 어댑터:연결X-6, 연결X-7 NDR
- 케이블:OSFP 수동/활성 구리, 활성 광학, 광학 모듈
- 관리자:NVIDIA UFM, MLNX-OS, OpenSM
- 뒤로:적절한 트랜시버로 HDR (200Gb/s), EDR (100Gb/s)
- 토폴로지:패트 트리, 슬림 플라이, 드래곤 플라이+, 다차원 토러스
| 카테고리 | 세부 사항 |
|---|---|
| 모델 | MQM9790-NS2F |
| 항구 | 64 x 400Gb/s NDR (32 OSFP 커넥터) |
| 매출량 | 51.2 Tb/s 집합, 차단하지 않는 |
| 패킷 비율 | >초당 665억개의 패킷 (BPPS) |
| CPU / 메모리 | x86 커피 레이크 i3, 8GB DDR4 SO-DIMM, 16GB M.2 SSD |
| 운영 체제 / 관리 | MLNX-OS; 외부 관리 (UFM / 호스트 기반 SM) |
| 전원 공급 | 1+1 부하, 핫스변이 가능; 200-240VAC, 80 PLUS Gold+ |
| 냉각 / 공기 흐름 | P2C (전면으로 후면으로), 핫스변이 가능한 팬 유닛 |
| 관리 항구 | 1x RJ45, 1x RJ45 (UART), 1x USB 301x USB (I2C) |
| 차원 (HxWxD) | 1.7 x 17.0 x 26.0 인치 (43.6 x 438 x 660.4 mm) |
| 무게 | 14.5kg (32.0파운드) |
| 작동 온도 / 습도 | 0°C-40°C / 10%~85% 응축이 되지 않습니다 |
| 고도 | 최대 3,050m |
| 안전/EMC | CE, FCC, VCCI, ICES, RCM; RoHS, CB, cTUVus, CU |
| 포함된 액세서리 | 레일 키트 (표준 깊이), 2x AC 전원 공급 장치 |
| 부문 번호 | 종류 | 공기 흐름 | 관리 |
|---|---|---|---|
| MQM9790-NS2F | 스위치 | P2C (앞에서 후로) | 외부 관리 |
| MQM9790-NS2R | 스위치 | C2P (뒤에서 앞으로) | 외부 관리 |
| MQM9700-NS2F | 스위치 | P2C (앞에서 후로) | 내부 관리 |
| MQM9700-NS2R | 스위치 | C2P (뒤에서 앞으로) | 내부 관리 |
참고:MQM9790-NS2F는 외부에서 관리되는 P2C 공기 흐름 변종입니다. 주문하기 전에 데이터 센터 냉각 전략을 확인하십시오. 내부에서 관리되는 배포에 대해서는 MQM9700 시리즈를 고려하십시오.
- 1년 표준 보증 (확장 가능)
- 이메일 / 전화로 기술 지원
- 펌웨어 업그레이드 및 MLNX-OS 업데이트
- 고장난 유닛에 대한 RMA 서비스
- 글로벌 물류 및 배달
이 스위치는 내부에서 관리되는가요?
MQM9790-NS2F는 외부에서 관리됩니다. 호스트 기반 서브넷 관리자 (UFM / OpenSM) 가 필요합니다.
공기의 흐름을 바꿀 수 있나요?
아니, P2C (앞에서 후로) 는 고정되어 있습니다. C2P 공기 흐름을 위해 -NS2R를 선택하세요.
SHARPv3를 지원하나요?
그래, MLNX-OS와 UFM 엔터프라이즈 구성으로
200Gb/s의 최대 포트 수는 얼마일까요?
최대 128개의 포트를 사용해서 포트 분할 기술을 사용합니다.
- 대기 흐름 방향이 랙 냉각 전략과 일치하는지 확인해
- NDR 준수를 위해 NVIDIA 자격을 갖춘 OSFP 광학 및 케이블만 사용하십시오.
- 자막 관리자가 제대로 구성되어 있는지 확인하세요.
- 작동 온도: 0°C-40°C, 충분한 환기를 유지합니다.
- 이 스위치는 200-240VAC만 지원합니다. 100-120VAC는 지원하지 않습니다.
2008년에 설립된 스타서지는 네트워크 하드웨어, IT 서비스 및 시스템 통합 솔루션의 기술 중심의 공급업체입니다. 우리는 정부, 의료, 제조, 교육, 금융,전 세계 기업 고객과 스위치, NIC, 무선 액세스 포인트, 컨트롤러, 케이블, 그리고 IoT 솔루션. 우리의 경험이 많은 판매 및 기술 팀은 다국어 지원, 사용자 정의 소프트웨어 개발,그리고 전 세계 배달 - 신뢰할 수 있는 품질과 반응 서비스에 헌신.
- ASIC:NVIDIA 퀀텀-2
- 항구:64 x NDR (32 OSFP)
- 매출량:51.2 Tb/s
- 패킷 비율:>66.5 BPPS
- SHARPv3:32x AI 가속
- 관리자:외부 (UFM/OpenSM)
- HCAs:연결X-6, 연결X-7
- 케이블:OSFP DAC / AOC / 광학
- SM:UFM 엔터프라이즈
- 뒤로:HDR (200G), EDR (100G)
- 토폴로지:뚱뚱한 나무, 슬림 플라이, 드래곤 플라이+, 토루스
- 공기의 흐름을 확인합니다: P2C (MQM9790-NS2F) 대 C2P
- 래크 깊이 확인 (표준 1U)
- 검사 전력: 200-240VAC만
- 플랜 서브넷 관리자 (외부 호스트)
- OSFP 광학 / 케이블 호환성을 확인
