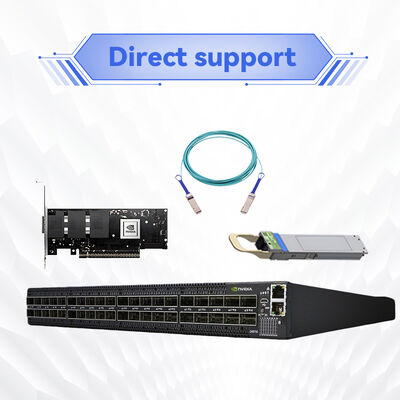

NVIDIA MSB7800-ES2F 100Gb/s 인피니밴드 스위치 36포트 EDR, 7.2Tb/s, 1U, P2C 공기 흐름, 외부 관리
제품 상세 정보:
| 브랜드 이름: | Mellanox |
| 모델 번호: | MSB7800-ES2F |
| 문서: | MSB7800.pdf |
결제 및 배송 조건:
| 최소 주문 수량: | 1PCS |
|---|---|
| 가격: | Negotiate |
| 포장 세부 사항: | 외부 상자 |
| 배달 시간: | 목록을 기반으로 |
| 지불 조건: | 티/티 |
| 공급 능력: | 프로젝트/배치 별 공급 |
|
상세 정보 |
|||
| 상표: | Mellanox | 모델 번호: | MSB7800-ES2F |
|---|---|---|---|
| 속도: | 공항 당 100Gb/s | 포트: | 36 x QSFP28 |
| 이름: | 날짜 센터에서 MSB7800-ES2F 네트워크 IB 멜라녹스 100gb 스위치 고속도 | 예어: | Mellanox 네트워크 스위치 |
제품 설명

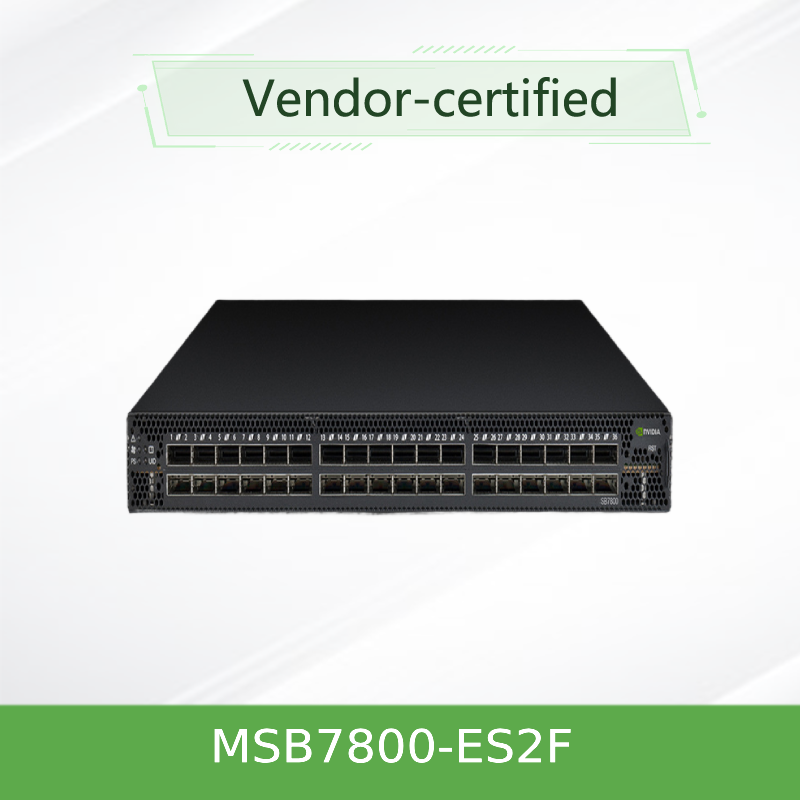

MSB7800-ES2F
제품개요
NVIDIA MSB7800-ES2F는 Switch-IB 2 ASIC을 기반으로 구축된 고정 구성 InfiniBand 스위치로, 고성능 컴퓨팅(HPC) 및 AI 워크로드의 극한 대역폭 및 대기 시간 요구 사항을 충족하도록 설계되었습니다. 100Gb/s EDR에서 실행되는 36개의 QSFP28 포트를 통해 소규모 연구 클러스터에서 대규모 엔터프라이즈 데이터 센터로 확장되는 비차단 스위칭 패브릭을 제공합니다.
이 외부 관리형 변형(MSB7800-ES2F)은 중앙 집중식 서브넷 관리자(예: OpenSM 또는 NVIDIA UFM)가 패브릭 제어를 처리하고 낮은 전력 소비(일반 122W) 및 고밀도 1U 설계를 제공하는 환경에 최적화되어 있습니다. 여기에는 MPI 집단 작업을 가속화하고 계산을 위한 CPU 리소스를 확보하며 작업 완료 시간을 단축하는 NVIDIA SHARP 기술이 포함되어 있습니다.
주요 특징
- ✓ 1U에 EDR 100Gb/s 포트 36개
- ✓ 7.2Tb/s 총 비차단 처리량
- ✓ <90ns 포트 간 지연 시간

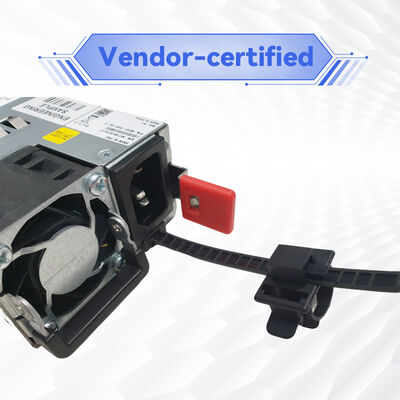

- ✓ 1+1 중복 핫스왑 가능 AC 전원
- ✓ N+1 중복 핫스왑 가능 팬
- ✓ 80 PLUS Gold+ 및 ENERGY STAR 인증
- ✓ 적응형 라우팅 및 혼잡 제어
- ✓ FDR(56Gb/s) 및 QDR(40Gb/s)과 역호환 가능
- ✓ 듀얼 코어 x86 CPU를 탑재한 MLNX-OS 소프트웨어
- ✓ RoHS‑6 준수 및 EMC 인증
기술: 네트워크 내 컴퓨팅
SHARP(NVIDIA Scalable Hierarchical Aggregation and Reduction Protocol)는 집단 작업을 CPU에서 스위치 네트워크로 오프로드하여 엔드포인트 간의 다중 데이터 전달을 제거합니다. 이렇게 하면 MPI 작업 시간이 줄어들고 계산을 위한 CPU 리소스가 확보됩니다.
스위치-IB 2 ASIC적응형 라우팅, 혼잡 제어, VL2VL 매핑, 포트 미러링 등 고급 기능을 제공합니다. x86 듀얼 코어 Intel Celeron은 완전한 섀시 관리를 위해 MLNX-OS를 실행합니다.
일반적인 배포
- • HPC 클러스터의 랙 상단형 리프 연결
- • AI 및 딥 러닝 패브릭을 위한 스파인 리프 토폴로지
- • 고성능 스토리지를 갖춘 엔터프라이즈 데이터 센터
- • 연구 및 교육 환경(물리학, 유전체학, 기후)
- • 지연 시간이 짧은 거래 인프라를 위한 금융 서비스
호환성
- •호스트 어댑터:ConnectX-4, ConnectX-5 EDR
- •케이블:QSFP28 패시브 구리, 액티브 광, 광 모듈
- •관리:OpenSM, NVIDIA UFM, MLNX‑OS
- •뒤로:적절한 트랜시버를 갖춘 FDR(56Gb/s), QDR(40Gb/s)
- •서브넷 관리자:외부에서 관리됨(호스트 기반 SM 필요)
명세서
선택 가이드 - MSB7800 시리즈
장점 - 규모와 효율성을 고려하여 구축됨
데이터 집약적인 워크로드를 위한 7.2Tb/s 처리량 및 90ns 미만의 대기 시간.
122W 일반 전력, 80 PLUS Gold+ 공급 장치로 OPEX가 절감됩니다.
SHARP는 MPI 집단을 오프로드하고 작업 완료 시간을 단축합니다.
고가용성을 위한 1+1 전원 공급 장치 및 핫스왑 가능 팬.
FDR/QDR과 역호환 가능; ConnectX-4/5 어댑터와 함께 작동합니다.
서비스 및 지원
- • 1년 표준 보증(연장 가능)
- • 이메일/전화를 통한 기술 지원
- • 펌웨어 업그레이드 및 MLNX‑OS 업데이트
- • 결함이 있는 제품에 대한 RMA 서비스
- • 글로벌 물류 및 배송
FAQ
이 스위치는 내부적으로 관리됩니까?
아니요, MSB7800-ES2F는 외부에서 관리됩니다. 호스트 기반 서브넷 관리자(OpenSM/UFM)가 필요합니다.
공기 흐름 방향을 바꿀 수 있나요?
아니요, P2C(전면에서 후면)는 고정되어 있습니다. C2P 공기 흐름의 경우 -ES2R을 선택합니다.
SHARP를 지원하나요?
예, Switch‑IB 2 펌웨어 ≥ 15.1300.0126 및 UFM 구성을 사용합니다.
어떤 케이블이 호환되나요?
QSFP28 패시브 구리, 액티브 광 및 광 모듈.
지침
- • 공기 흐름 방향이 랙 냉각 전략과 일치하는지 확인하십시오.
- • EDR 규정 준수를 위해 NVIDIA 인증 광학 장치 및 케이블만 사용하십시오.
- • 패브릭에 연결하기 전에 Subnet Manager가 구성되어 있는지 확인하십시오.
- • 작동 온도 범위: 0°C~45°C; 적절한 환기를 유지하십시오.
- • 이 스위치는 DC 전원을 지원하지 않습니다. – AC만 지원합니다.
홍콩 Starsurge Group Co., Limited
2008년에 설립된 Starsurge는 기술 중심의 네트워크 하드웨어, IT 서비스 및 시스템 통합 솔루션 제공업체입니다. 우리는 스위치, NIC, 무선 액세스 포인트, 컨트롤러, 케이블 및 IoT 솔루션을 통해 전 세계 정부, 의료, 제조, 교육, 금융 및 기업 고객에게 서비스를 제공합니다. 당사의 숙련된 영업 및 기술 팀은 다국어 지원, 맞춤형 소프트웨어 개발 및 글로벌 배송을 제공하여 신뢰할 수 있는 품질과 대응적인 서비스를 약속합니다.
주요 사실
- •ASIC:스위치-IB 2
- •포트:36×QSFP28
- •처리량:7.2TB/초
- •숨어 있음:<90ns
- •날카로운:예(집단 오프로드)
- •전력(일반):122W
호환성 매트릭스
- •HCA:ConnectX-4, ConnectX-5 EDR
- •케이블:QSFP28 DAC/AOC/광학
- •SM:OpenSM, UFM 엔터프라이즈
- •뒤로:FDR(56G), QDR(40G)
- •펌웨어:MLNX‑OS, SHARP 지원
구매자 체크리스트
- ✓ 공기 흐름 확인: P2C(MSB7800-ES2F) 대 C2P
- ✓ 랙 깊이 확인(표준 깊이 필요)
- ✓ 전원 확인: AC 전용, 100‑240V
- ✓ Subnet Manager(외부 호스트) 계획
- ✓ 광학/케이블 호환성 검증
