MQM8790-HS2R 200G 인피니밴드 스마트 스위치 (Unmanaged, C2P Airflow) 40x QSFP56
제품 상세 정보:
| 브랜드 이름: | Mellanox |
| 모델 번호: | MQM8790-HS2R (920-9B110-00RH-0D0) |
| 문서: | MQM8700 series.pdf |
결제 및 배송 조건:
| 최소 주문 수량: | 1PCS |
|---|---|
| 가격: | Negotiate |
| 포장 세부 사항: | 외부 상자 |
| 배달 시간: | 목록을 기반으로 |
| 지불 조건: | 티/티 |
| 공급 능력: | 프로젝트/배치 별 공급 |
|
상세 정보 |
|||
| 모델 번호.: | MQM8790-HS2R | 전송 속도: | 10/100/1000Mbps |
|---|---|---|---|
| 포트: | 48 | 기술: | 인피니본 |
| 운송 패키지: | 포장 | 등록 상표: | Mellanox |
| 강조하다: | 엔비디아 인피니밴드 스마트 스위치,200G 관리되지 않은 네트워크 스위치,QSFP56 인피니밴드 스위치 C2P 공기 흐름 |
||
제품 설명

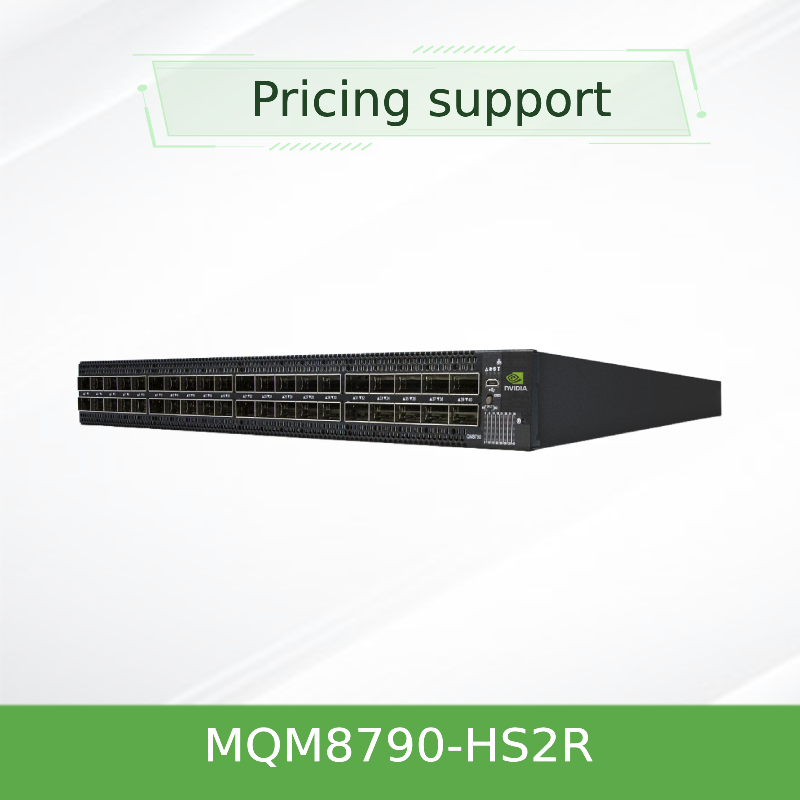

MQM8790-HS2R 200G InfiniBand 스마트 스위치
비관리형, C2P Airflow, 40x QSFP56 포트
제품개요
NVIDIA Quantum MQM8790-HS2R은 고성능 컴퓨팅, AI 클라우드 및 하이퍼스케일 스토리지 환경을 위해 설계된 200Gb/s InfiniBand 스마트 스위치입니다. 이 비관리형 스위치는 16Tb/s 총 처리량을 갖춘 컴팩트한 1U 폼 팩터에서 40개의 비차단 200Gb/s 포트를 제공하며 SHARP 기술을 통한 네트워크 내 컴퓨팅 가속화 기능을 제공합니다.
C2P(Connector-to-Power) 공기 흐름 방향을 갖춘 외부 관리형 스위치로 설계된 이 스위치는 고급 패브릭 관리 플랫폼을 활용하여 클러스터 효율성을 획기적으로 높이는 동시에 운영 비용을 절감합니다.
주요 특징
- 40 x 200Gb/s 비차단 포트:패킷 손실이 없고 대기 시간이 매우 짧은 상태에서 최대 16Tb/s의 집계 데이터 처리량
- 포트 분할 유연성:각 QSFP56 포트는 2x100Gb/s로 작동하여 단일 1U에서 100G 포트 80개를 활성화할 수 있습니다.
- 네트워크 내 컴퓨팅(SHARP):하드웨어 내장 집계로 데이터 이동을 줄이고 MPI/NCCL 집합체를 가속화합니다.
- 고급 패브릭 관리:사전 원격 측정 및 혼잡 제어를 위해 NVIDIA UFM과 외부 관리 쌍을 이룹니다.
- 중복 및 핫스왑 전원:80 Plus Gold+ 인증을 받은 1+1 이중 AC 전원 공급 장치
- C2P 기류 방향:특정 데이터 센터 냉각 레이아웃에 이상적인 커넥터-전원 공기 흐름
기술: SHARP 및 네트워크 내 컴퓨팅
NVIDIA Quantum 스위치에는 집단 통신 패턴을 가속화하는 실리콘 기반 집계 엔진이 내장되어 있습니다. SHARP 기술을 사용하면 데이터가 스위치를 통과할 때 처리되어 홉과 대기 시간이 줄어듭니다. 이는 대규모 언어 모델 교육, 분자 역학 및 날씨 시뮬레이션 애플리케이션에 매우 중요합니다.
일반적인 배포
- 고성능 컴퓨팅(HPC):연구, 에너지, 과학 컴퓨팅을 위한 대규모 클러스터
- AI 및 딥 러닝 클러스터:NCCL 최적화 통신을 이용한 GPU 가속 환경
- 대규모 클라우드 및 스토리지:NVMe-oF(NVMe over Fabrics) 및 RDMA를 사용한 분산 스토리지 백엔드
- 데이터 센터 Fat-Tree 토폴로지:밀도가 높은 100G/200G 기수가 필요한 리프-스파인 아키텍처
- DragonFly+ 및 토러스 네트워크:맞춤형 고기수 설계를 위한 외부 관리형 스위치
- 역방향 공기 흐름 랙:C2P(커넥터-전원) 냉각 패턴이 필요한 데이터 센터
기술 사양
| 매개변수 | 사양 |
|---|---|
| 포트 | QSFP56 포트 40개(각각 200Gb/s) 또는 분할을 통해 100Gb/s에서 포트 80개 |
| 스위칭 용량 | 16Tb/s 비차단 집계 처리량 |
| 숨어 있음 | 매우 낮음, 일반 130ns 미만 |
| 관리 유형 | 비관리형(외부 컨트롤러 필요) |

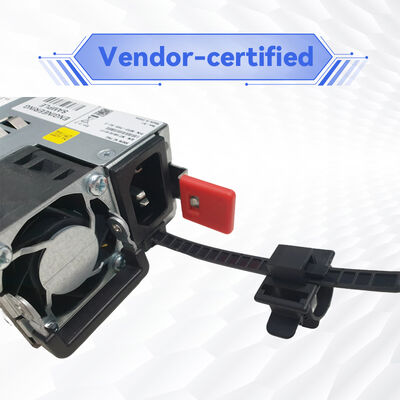

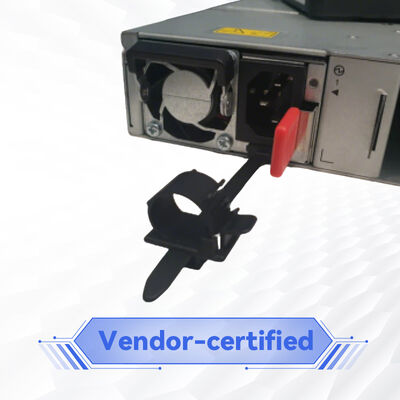

| 전원 공급 장치 | 1+1 중복, 핫스왑 가능 AC 전원 공급 장치 |
| 기류 | C2P(커넥터-전원) |
| 크기(HxWxD) | 43.6mm(1.7인치) x 433.2mm(17인치) x 590.6mm(23.2인치) |
| 무게 | PSU 1개 포함: 11.4kg; PSU 2개 포함: 12.48kg |
| 작동 조건 | 0°C ~ 40°C, 10%-85% 비응축 습도 |
| 인증 | CE, FCC, VCCI, ICES, RCMS, RoHS 준수, ENERGY STAR |
| 보증 | 1년(요청 시 연장 가능) |

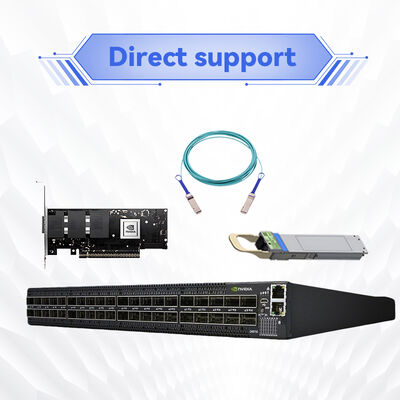

호환성
이전 InfiniBand 세대(EDR, HDR)와 역호환됩니다. NVIDIA ConnectX-6, ConnectX-7 어댑터 및 Quantum-2 스위치와의 원활한 상호 운용성. 지원되는 소프트웨어에는 표준 InfiniBand 패브릭과의 관리 및 호환성을 위한 MLNX-OS가 포함되어 있습니다.
| 요소 | 호환 모델/버전 |
|---|---|
| 호스트 채널 어댑터 | NVIDIA ConnectX-6(HDR/200G), ConnectX-7, ConnectX-5/EDR |
| 광/케이블 | QSFP56 패시브 DAC, 액티브 광케이블, SR4/LR4 광모듈 |
| 서브넷 관리 | NVIDIA UFM, OpenSM, 기본 InfiniBand SM |
| 운영 체제 | RHEL, Ubuntu, SLES, OFED가 포함된 Windows 서버 |
구매자 체크리스트
- AC 전원 커넥터 유형(C14) 및 이중화 요구 사항 확인
- 포트 수 선택: 40x200G 또는 80x100G로 분할
- 외부 Subnet Manager 라이선스/가용성을 확인하세요.
- 스위치 깊이가 590mm인 경우 랙 깊이가 최소 600mm인지 확인하세요.
- 공기 흐름 호환성 확인: C2P에는 QSFP 커넥터 측 냉복도가 필요합니다.
- 수량 견적 및 리드타임 요청
자주 묻는 질문
MQM8790-HS2R과 MQM8790-HS2F의 차이점은 무엇입니까?
유일한 차이점은 공기 흐름 방향입니다. HS2R에는 C2P(Connector-to-Power)가 있고 HS2F에는 P2C(Port-to-Power)가 있습니다. 랙의 냉기 통로 위치에 따라 선택하십시오.
포트를 100Gb/s로 분할할 수 있나요?
예. 각 QSFP56 포트는 두 개의 독립적인 100Gb/s 포트로 구성되어 이중 밀도 100G 기수를 제공할 수 있습니다.
이 스위치는 RDMA를 지원합니까?
InfiniBand는 기본적으로 하드웨어 전송 가속화를 통해 RDMA를 지원합니다. 이는 NVIDIA InfiniBand 패브릭의 기본 프로토콜입니다.
