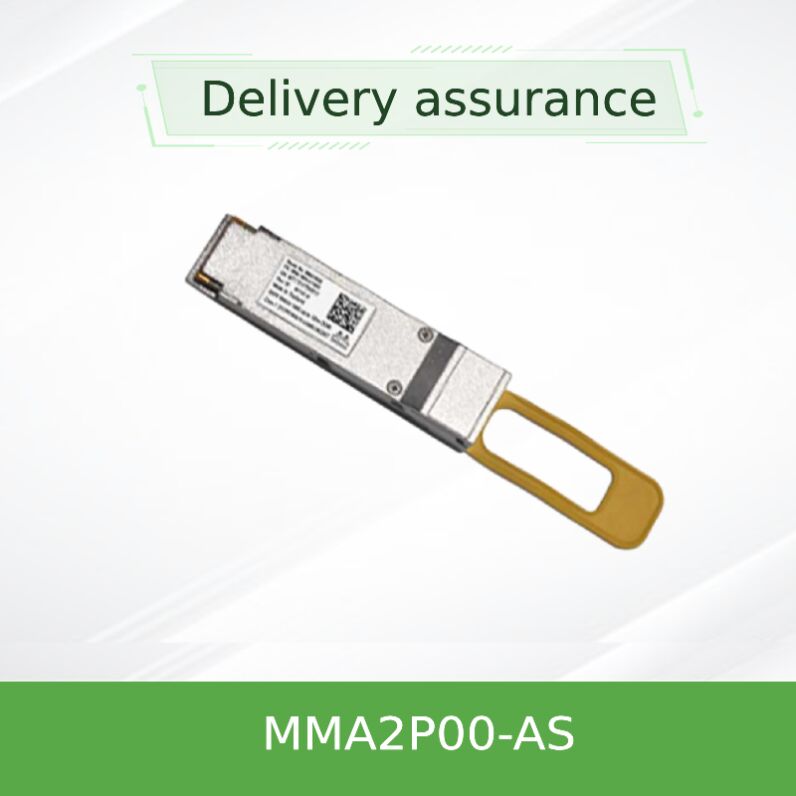

멜라녹스 MMA2P00-AS / MMA2P00-ASHT 25GbE SR SFP28 광학 송신기
제품 상세 정보:
| 브랜드 이름: | Mellanox |
| 모델 번호: | MMA2P00-AS |
| 문서: | MMA2P00-AS.pdf |
결제 및 배송 조건:
| 최소 주문 수량: | 1개 |
|---|---|
| 가격: | Negotiate |
| 포장 세부 사항: | 외부 상자 |
| 배달 시간: | 목록을 기반으로 |
| 지불 조건: | 티/티 |
| 공급 능력: | 프로젝트/배치 별 공급 |
|
상세 정보 |
|||
| 상태: | 신규 및 원본 | 유효성: | 재고 |
|---|---|---|---|
| 기술: | 이더넷 | 최대 속도: | 25GBE |
| 커넥터 유형: | SFP28 | 트랜시버 도달: | 최대 100m |
| 강조하다: | 멜라녹스 25GbE SR SFP28 트랜시버,850nm MMF 광 수신기,멜라노크스 MMA2P00-ASHT 송신기 보증 |
||
제품 설명
멜라녹스 MMA2P00-AS / MMA2P00-ASHT 25GbE SR SFP28 광 수신기
고성능 850nm 멀티모드 SFP28 25GbE 및 10GbE 이더넷, 선택 가능한 재시화, 확장 온도 옵션 (85°C까지) 및 IEEE 준수.
제품 개요
의MMA2P00-AS그리고MMA2P00-ASHT플러그 할 수 있는 Mellanox®의 SFP28 광학 트랜시버로 25GbE 고속 연결을 위해 설계되었습니다.그들은 첨단 통합 회로 기술을 활용하여 낮은 전력 소비로 뛰어난 신호 무결성을 제공합니다.이 모듈은 이중 멀티모드 섬유로 850nm의 명목 파장에서 작동하며 SFF-8402 및 IEEE 802.3bm 사양에 완전히 적합합니다.광적 인터페이스는 표준 LC 듀플렉스 커넥터를 사용합니다., 최대 25.78125 GBd의 데이터 속도를 지원합니다. 송신기 및 수신기 모두에서 선택 가능한 재시화로 25G 재시화 또는 10G 비 재시화 운영에 대한 유연성을 제공합니다.엄격한 생산 테스트는 신뢰할 수 있는 박스 외부 성능을 보장합니다.
주요 특징
- 송신자 및 수신자 경로 모두에 대해 선택 가능한 재시화 (레지스터를 통해 켜고 / 끄고)
- 시그널 최적화를 위한 프로그래밍 가능한 Rx 출력 진폭 및 사전 강조
- 프로그래밍 가능한 Tx 입력 평등기 및 입력 스퀘치 기능
- SFF-8402, SFF-8472, IEEE 802.3 25GBASE-SR 및 10GBASE-SR에 적합합니다.
- 3.3V 전원 공급 장치 SFP28 전력 레벨 1 (최대 1.5W)
- 비트 오류율 (BER) 1E‐15보다 낫다
- 연장된 작동 케이스 온도: 0°C ~ 85°C (MMA2P00-ASHT) 내부 DDM 판독 최대 90°C
- 레이저 안전 1급 (IEC/EN 60825-1을 준수)
- 핫 플러그 가능한 SFP28 형식 요소
- RoHS 준수 (연무)
기술 및 통합
멜라노크스의 통합 회로 기술은 SFP28 패키지 내부에서 낮은 전력 및 높은 성능을 가능하게합니다.모듈에는 VCSEL 배열 (850nm) 과 DSP 기반 재시화 기능과 결합된 PIN 수신기가 포함되어 있습니다.. 재시기는 25G 운영에 선택적으로 활성화되거나 10G 후속 호환성을 위해 우회 할 수 있습니다. SFF-8472에 따른 디지털 진단 (DDM) 은 온도, 전압,레이저 편향, 및 광 전력. 프로그래밍 가능한 Tx 평등기는 호스트 보드 손실을 보상하고 Rx 강조는 다른 링크 조건에 조정됩니다.긴 멀티모드 섬유에서도 견고한 눈 구멍을 보장합니다..
전형적 인 배치
- 데이터센터 상호 연결:25GbE 연결, 서버, 스위치 및 저장장치 내 또는 인접한 랙 (OM4에서 최대 100m)
- 10GbE 레거시 통합:10GBASE-SR 연결에 대한 자동 속도 재구제 (재정 시정 비활성화) 로 기존 투자를 보호합니다.
- 엔터프라이즈 코어/그래그레이션:고밀도 SFP28 포트 25G가 가능한 NIC에 연결되는 톱 오브 랙 스위치.
- 고성능 컴퓨팅 (HPC):클러스터 인터 커넥션의 낮은 지연시간과 낮은 BER
호환성 및 상호 운용성
| 시스템 / 표준 | 준수 / 참고 |
|---|---|
| IEEE 802.3 25GBASE-SR | 완전 준수 (재시정 가능) |
| IEEE 802.3 10GBASE-SR | 완전 준수 (재시정 비활성화) |
| SFF-8402 / SFF-8472 | 기계 및 관리 인터페이스 |
| 멜라녹스 스위치 및 어댑터 | 스펙트럼 스위치, ConnectX‐4/5/6 NIC로 테스트 |
| 브로드컴 / 시스코 / 아리스타 25G 플랫폼 | 공급자 인증 설계; 상호 운용성이 예상되지만 플랫폼별로 확인 |
기술 사양
| 매개 변수 | 값 / 범위 |
|---|---|
| 공급 전압 | 3.135 V ∙ 3.465 V (3.3V 명소) |
| 전력 분산 (재시화 하지 않음) | 0.45W 타입, 최대 0.5W |
| 전력 분산 (재시간) | 00.7W 타입, 최대 0.8W |
| 데이터 레이트 (광) | 최대 25.78125 GBd (NRZ) |
| 파장 | 840 ∼ 860 nm (명칭 850nm) |
| 최대 범위 (25GbE) | OM3에서 70m, OM4에서 100m |
| 최대 범위 (10GbE) | OM3에서 100m (10G에서 전형적인 300m) |
| 손해 경격 (평균) | 3.4 dBm (최대) |
| 작동 케이스 템퍼 (MMA2P00-AS) | 0 °C~70 °C (내용 DDM 최대 75°C) |
| 작동 케이스 온도 (MMA2P00-ASHT) | 0 °C ~ 85 °C (내용 DDM 최대 90 °C) |
| 저장 온도 | -40 °C ~ 85 °C |
| 상대 습도 (운동) | 5% ∼ 85% (비밀화) |
| BER | < 1E-15 |
| 커넥터/섬유 유형 | 듀얼 LC / 멀티모드 (OM3/OM4) |
선택 가이드: MMA2P00-AS 대 MMA2P00-ASHT
| 부문 번호 | 작동 온도 | DDM 판독 | 가장 좋은 방법 |
|---|---|---|---|
| MMA2P00-AS | 0°C ~ 70°C | 내부 온도 75°C까지 | 표준 데이터 센터/기업 환경 |
| MMA2P00-ASHT | 0°C ~ 85°C | 내부 온도 90°C까지 | 야외, 산업 또는 고온 구역 |
둘 다 동일한 광학 및 전기적 특성을 지원합니다. 확장 된 케이스 온도 요구 사항에 HT 변형을 선택하십시오.
이점 과 사업 가치
- 에너지 효율:0.45W만큼 낮은 고밀도 배포에서 열 부하를 줄입니다.
- 미래 준비 및 후속 호환성:단일 SKU는 25G와 10G 인프라를 모두 포함합니다.
- 확장 온도 범위 (HT):추가 냉각 없이 통제되지 않은 환경에서 배치할 수 있습니다.
- 멜라녹스 품질:엄격한 생산 테스트는 현장 실패율이 가장 낮습니다.
- 공급자 인증:Mellanox에서 설계하고 테스트하여 Mellanox 시스템과의 상호 운용성을 보장하고 호환성 위험을 줄입니다.
서비스 및 보증 정보
Mellanox LinkX 광 수신기는1년 제한된 하드웨어 보증부품 수리 또는 교체를 포함합니다. 기술 지원은 Mellanox의 글로벌 파트너를 통해 제공됩니다. 고급 교체 옵션 또는 확장 된 지원을 위해 판매 담당자에게 문의하십시오..
모든 모듈은 RoHS를 준수하고 1급 레이저 안전 요구 사항을 충족합니다.
구매자 체크리스트
- 스위치/루터가 SFP28 (25G) 또는 SFP+ (10G) 포트를 지원하는지 확인합니다.
- 환경 온도가 70°C를 초과할 수 있는 경우 MMA2P00-ASHT를 선택한다.
- 멀티모드 섬유 타입 (OM3/OM4) 및 거리가 (≤100m) 연결 예산에 부합하는지 확인하십시오.
- 호스트의 요구 사항에 따라 재시정 설정을 확인 (등록 제어).
- 큰 배포를 위해, Mellanox가 아닌 장비와 상호 운용성 테스트 결과를 요청합니다.
자주 묻는 질문
A: 예. 재시정 비활성화 (등록기 또는 자동 협상) 를 통해 10GBASE-SR 모듈로 작동합니다. 10G SFP+를 위한 호스트 지원을 확인합니다.
A: ASHT 버전은 85 °C 운영 케이스 온도 (70 °C 대) 에 적합하며 90 °C까지 내부 DDM 판독을 허용합니다.
A: 권장되지 않습니다. OM3/OM4에 최적화되어 있습니다. OM2에 대한 범위는 지정되지 않으며 제한 될 수 있습니다.
A: 예, Mellanox 데이터로 공장 프로그래밍되어 Mellanox 호스트에서 올바른 식별을 보장합니다. 제3자 플랫폼은 사용자 지정 코딩이 필요할 수 있습니다.
예방 조치 및 처리
- ESD에 민감합니다. 처리할 때 적절한 지지를 사용하세요.
- 모듈이 전원을 공급 할 때 확대로 광 포트를 보는 것을 피하십시오.
- 절대적 최대 등급 (보급 전압, 손상 문턱) 을 초과하지 마십시오.
- 짝짓기 전에 광적 연결 장치를 깨끗이 하고 오염 여부를 검사한다.
- 호스트 장치가 적절한 환기를 제공하도록 보장합니다. 특히 HT 환경에서요.
