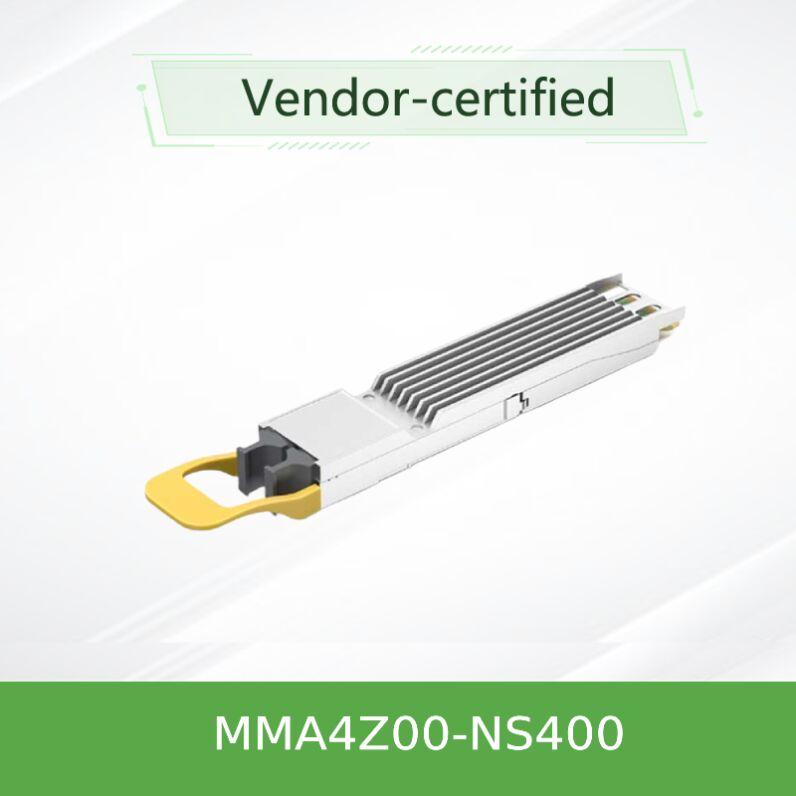

NVIDIA MMA4Z00-NS400

NVIDIA MMA4Z00-NS400은 NVIDIA ConnectX-7 어댑터 및 Quantum-2 / Spectrum-4 스위치를 위해 설계된 400Gb/s 단일 포트 OSFP SR4 멀티모드 트랜시버입니다. 자동 프로토콜 감지를 통해 InfiniBand 및 이더넷 프로토콜을 모두 지원합니다. 4개의 100G PAM4 변조 채널을 활용하여 단일 MPO-12/APC 커넥터를 통해 OM4 멀티모드 광섬유에서 최대 50미터 도달 거리를 제공합니다. 플랫탑 디자인은 ConnectX-7 케이지의 라이딩 히트싱크와 통합되어 최적의 열 성능을 제공합니다.

제품 개요

MMA4Z00-NS400은 NVIDIA의 엔드투엔드 400G InfiniBand 및 이더넷 생태계의 핵심 구성 요소입니다. ConnectX-7 OSFP 기반 호스트 채널 어댑터(HCA)와 함께 사용하도록 특별히 설계되었으며 NVIDIA Quantum-2 또는 Spectrum-4 스위치의 트윈 포트 OSFP 트랜시버에 연결됩니다. 이 모듈은 850nm VCSEL 기술을 사용하는 4개의 독립적인 송신 및 수신 채널을 특징으로 합니다. 1:2 스플리터 광섬유 케이블(MFP7E20 시리즈)과 함께 사용하면 두 개의 채널만 활성화되어 속도가 자동으로 200Gb/s(NDR200)로 감소하고 소비 전력이 5.5W로 낮아집니다. 이 트랜시버는 CMIS 4.0을 준수하며 고급 디지털 진단 모니터링(DDM)을 지원합니다.

주요 기능

• 듀얼 프로토콜 지원:자동 프로토콜 감지를 통해 InfiniBand(NDR) 및 이더넷(400GbE) 환경 모두에서 원활하게 작동합니다.
• 고속 광학:850nm VCSEL 배열을 사용한 4개의 100G PAM4 변조 채널.
• 확장된 도달 거리:OM4 멀티모드 광섬유에서 50미터, OM3에서 30미터.
• 지능형 전력 확장:200G 모드(2채널 모드)에서 작동 시 전력을 8.5W에서 5.5W로 자동 감소시킵니다.
• 플랫탑 OSFP 디자인:ConnectX-7 어댑터 케이지의 라이딩 히트싱크를 통한 열 관리 최적화.
• 각도 폴리싱 커넥터:MPO-12/APC (녹색 쉘)는 후면 반사를 최소화합니다. UPC(아쿠아) 커넥터와는 호환되지 않습니다.
• 포괄적인 진단:DDM을 통해 Tx/Rx 전력 모니터링, 바이어스 전류, 전압 및 온도를 지원합니다.
• 규정 준수:Class 1 레이저 안전, RoHS 준수, OSFP MSA 및 CMIS 4.0 준수.

광학 및 전기 기술

MMA4Z00-NS400은 100G 레인당 PAM4 변조 기술을 활용합니다. 전기 호스트 인터페이스는 53.125 Gbaud에서 작동하는 8개의 차동 쌍(4 Tx, 4 Rx)으로 구성됩니다. 광학 엔진은 통합 드라이버 및 TIA 배열을 갖춘 850nm VCSEL을 사용합니다. 이 모듈에는 신호 무결성 최적화를 위한 적응형 Tx 입력 이퀄라이제이션, 프로그래밍 가능한 Rx 출력 진폭 및 사전/사후 커서 튜닝이 포함되어 있습니다. 내장된 PRBS 생성기 및 검사기는 외부 테스트 장비 없이 시스템 내 링크 유효성 검사를 가능하게 합니다.

일반적인 배포 및 사용 사례

• 스위치-HCA 400G 링크:Quantum-2 또는 Spectrum-4 스위치(트윈 포트 트랜시버 사용)를 ConnectX-7 OSFP 어댑터에 직접 MFP7E10 광섬유 케이블로 연결합니다.

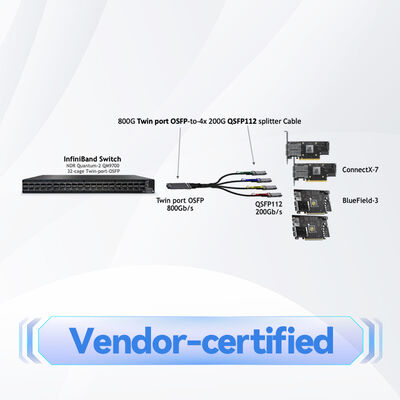

• 200G 팬아웃 구성:MFP7E20 1:2 스플리터 케이블을 사용하여 하나의 트윈 포트 스위치 트랜시버를 각각 200Gb/s로 작동하는 네 개의 ConnectX-7 어댑터에 연결합니다.
• 스위치 간 업링크:스위치의 트윈 포트 트랜시버에 직접 연결하여 400G 또는 800G 집계를 수행합니다.
• 고밀도 AI 클러스터:BlueField-3 DPU(QSFP112 어댑터 경유)를 통해 GPU 가속 환경에서 저지연, 고대역폭 연결을 지원합니다.

참고: 이 OSFP 모듈은 QSFP112 폼 팩터를 요구하는 BlueField-3 DPU와 호환되지 않습니다.

호환성

• 어댑터:NVIDIA ConnectX-7 OSFP 기반 호스트 채널 어댑터.
• 스위치:NVIDIA Quantum-2 InfiniBand 스위치(트윈 포트 OSFP 포함), NVIDIA Spectrum-4 이더넷 스위치.
• 광섬유 케이블:NVIDIA MFP7E10 시리즈(직선, 4채널 MPO/APC-MPO/APC) 및 MFP7E20 시리즈(1:2 스플리터, 4채널-듀얼 2채널 MPO/APC).
• 프로토콜:InfiniBand NDR(400Gb/s) 및 NDR200(200Gb/s); 이더넷 400GbE 및 200GbE.

기술 사양

참고: 사양은 NVIDIA 문서를 기반으로 합니다. 주문 전에 확인하십시오.

선택 가이드: 관련 트랜시버

제품 장점

• 엔드투엔드 NVIDIA 무결성:엄격한 생산 테스트를 통해 NVIDIA 기반 인프라에서 최적의 성능과 내구성을 보장합니다.
• 자동 속도 및 전력 적응:연결된 케이블에 따라 400G 및 200G 모드 간에 동적으로 전환하여 에너지 효율성을 최적화합니다.
• 미래 지향적 설계:CMIS 4.0 준수 및 고급 진단 지원을 통해 차세대 데이터 센터에 원활하게 통합할 수 있습니다.
• 간소화된 재고 관리:하나의 트랜시버 부품 번호로 InfiniBand 및 이더넷 배포 모두에 사용할 수 있습니다.

서비스 및 지원

홍콩 스타서지 그룹은 네트워킹 인프라에 대한 포괄적인 지원을 제공합니다:

• 올바른 트랜시버 및 케이블 선택을 보장하는 기술 사전 판매 상담.
• 안전한 포장 및 빠른 배송 옵션을 갖춘 글로벌 배송.
• 설치 및 문제 해결을 위한 판매 후 지원.
• 보증 및 반품 서비스는 약관에 따릅니다.

자주 묻는 질문

Q: MMA4Z00-NS400을 BlueField-3 DPU에 사용할 수 있습니까?
A: 아니요. BlueField-3 어댑터는 QSFP112 폼 팩터 모듈만 수용합니다. 이 OSFP 모듈은 ConnectX-7 OSFP 어댑터 및 스위치용으로 설계되었습니다.

Q: 녹색 MPO 커넥터와 아쿠아 MPO 커넥터의 차이점은 무엇입니까?
A: 녹색은 이 트랜시버에 사용되는 각도 폴리싱 커넥터(APC)를 나타냅니다. 아쿠아는 초광택 커넥터(UPC)를 나타냅니다. 다른 폴리싱 각도로 인해 호환되지 않습니다.

Q: 트랜시버가 어떻게 자동으로 200G 모드로 전환됩니까?
A: MFP7E20 스플리터 케이블이 삽입되면 4개의 광섬유 채널 중 2개만 물리적으로 존재합니다. 트랜시버는 이를 감지하고 2개의 레인만 활성화하여 속도와 전력을 줄입니다.

Q: 400G에서의 일반적인 소비 전력은 얼마입니까?
A: 일반적인 전력은 8.0W이며 최대 8.5W입니다. 200G 모드에서는 일반적인 전력이 5.5W로 감소합니다.

취급 및 설치 시 주의 사항

• 광 포트는 연결되지 않은 경우 항상 먼지 캡을 사용하십시오. 나중에 사용할 수 있도록 캡을 보관하십시오.
• 삽입 전에 트랜시버 리셉터클과 광섬유 커넥터 모두를 청소하십시오. 오염은 링크 실패의 주요 원인입니다.
• 정전기 방전에 노출되지 않도록 하십시오. ESD 안전 취급 절차를 따르십시오.
• UPC와 APC 커넥터를 혼용하지 마십시오. 커넥터 유형을 확인하십시오 (녹색 쉘 = APC).
• 호스트 장치(어댑터/스위치)가 OSFP 폼 팩터와 필요한 펌웨어 버전을 지원하는지 확인하십시오.

주요 사실 요약

호환성 매트릭스

구매자 체크리스트

• 어댑터/스위치가 OSFP 폼 팩터 및 400G NDR/이더넷을 지원하는지 확인하십시오.
• 적절한 광섬유 케이블 선택: 400G용 직선(MFP7E10), 200G 팬아웃용 스플리터(MFP7E20).
• 광섬유 유형이 MPO-12/APC 커넥터가 있는 멀티모드 OM3 또는 OM4인지 확인하십시오.
• 섀시의 케이스 온도 범위 및 공기 흐름을 확인하십시오.
• 호스트 장치의 펌웨어 요구 사항을 확인하십시오.
