MMA4Z00-NS 멜라녹스 송수신기 800Gb/S 쌍접속구 OSFP 2x400Gb/S 다중 모드 SR8 50m
제품 상세 정보:
| 브랜드 이름: | Mellanox |
| 모델 번호: | 멜라녹스 광 전송부 MMA4Z00-NS |
| 문서: | MMA4Z00-NS.pdf |
결제 및 배송 조건:
| 최소 주문 수량: | 1개 |
|---|---|
| 가격: | Negotiate |
| 포장 세부 사항: | 외부 상자 |
| 배달 시간: | 목록을 기반으로 |
| 지불 조건: | 티/티 |
| 공급 능력: | 프로젝트/배치 별 공급 |
|
상세 정보 |
|||
| 상태: | 신규 및 원본 | 유효성: | 재고 |
|---|---|---|---|
| 기술: | 인피니본 및 이더넷 | 최대 속도: | 800GB/s |
| 길이: | 50m | 온도 범위: | 0°C ~ +70°C |
제품 설명
2x400Gb/s 멀티모드 SR8 50m까지 도달합니다.

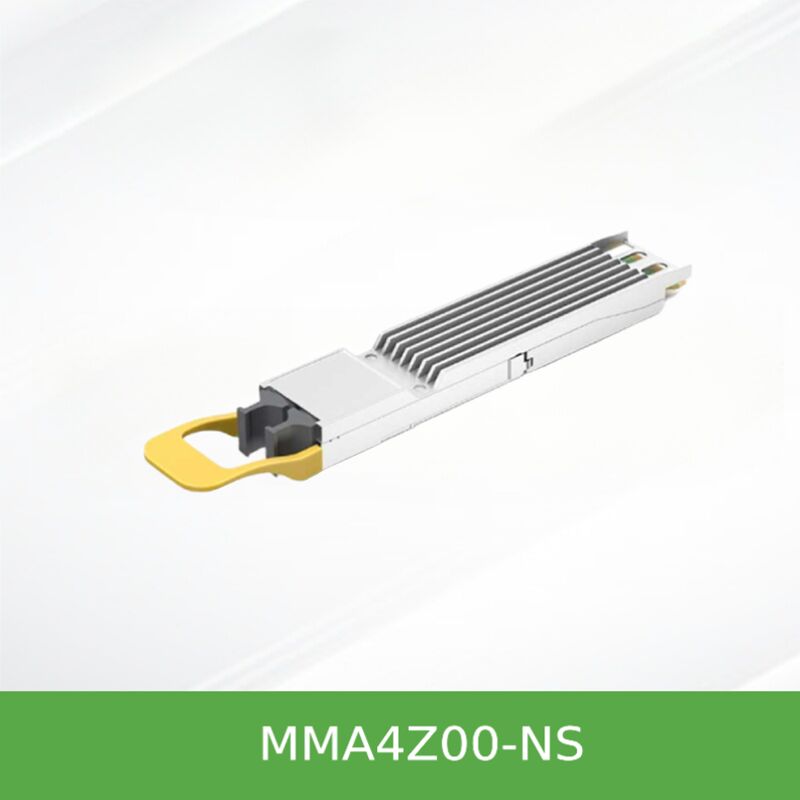

고밀도 800G 솔루션:NVIDIA의 MMA4Z00-NS는 InfiniBand 및 이더넷 800Gb/s 트윈 포트 OSFP 트랜시버로, 하나의 OSFP 형식 요소에 두 개의 독립적인 400G SR8 엔진을 통합한다.듀얼 MPO‐12/APC 커넥터와 8개의 멀티모드 섬유로 100G‐PAM4 모듈링을 이용함, 50 미터 (OM4) 까지 2x400G 광 연결을 제공합니다. 퀀텀-2 및 스펙트럼-4 스위치에 이상적입니다.
NVIDIA MMA4Z00-NS (800Gb/s Twin-port OSFP SR8) 는 하나의 OSFP 플러그에 두 개의 병렬 400G 멀티모드 광 엔진을 통합하는 획기적인 트랜시버이다.각 엔진은 100G-PAM4 (SR8) 의 4개의 전선을 사용하며 독립적인 MPO-12/APC 커넥터를 통해 연결됩니다.이 독특한 트윈 포트 디자인은 네트워크 아키텍트가 스위치 표면판 밀도를 극대화 할 수 있습니다. 퀀텀 -2 또는 스펙트럼-4 스위치의 단일 OSFP 케이지는 두 개의 400G 광 인터페이스를 제공합니다.인피니밴드 및 이더넷 펌웨어 자동 탐지 기능, 트랜시버는 NDR 인피니밴드 및 400GbE 환경에서 원활하게 작동합니다. 50 미터까지의 단거리 멀티모드 링크를 위해 설계되어 있으며, 척추 잎 토폴로지에 최적의 선택입니다.GPU 클러스터, 고성능 데이터 센터 상호 연결.
하나의 모듈에 두 개의 내부 트랜시버 엔진: 이중 MPO-12/APC 커넥터를 사용하여 2x400G; 두 배의 밀도를 유지하면서 스위치 포트 수를 줄입니다.
트랜시버당 100G-PAM4 전기 및 광적 변조 8개의 채널, 총 800Gb/s
850nm VCSEL 배열; 두 개의 패치 패널을 가정하여 30m (OM3) / 50m (OM4) 까지 도달합니다.
직선 케이블 (2x400G) 또는 4개의 어댑터/DPU에 2x200G를 위한 1:2 스플리터 케이블을 지원합니다.
17W 최대, 2.0W 저전력 휴식 모드; CMIS 4.0 관리 인터페이스와 DDM 및 고급 진단.
스위치 프로토콜에 기반한 InfiniBand 또는 이더넷을 자동으로 탐지합니다. 재고를 단순화합니다.
NVIDIA의 트윈 포트 아키텍처를 중심으로 구축된 MMA4Z00-NS는 두 개의 독립적인 4 채널 광학 하위 집합체를 사용하며, 각각은 OM3/OM4 멀티모드 섬유를 통해 100G-PAM4 신호를 구동합니다.송신기는 850nm VCSEL를 통합합니다., PIN 광 다이오드 및 정확한 DSP는 강력한 신호 무결성을 제공합니다. MPO‐12/APC 각의 물리 접촉 커넥터는 역 반사를 최소화합니다.밀도가 높은 광학 상호 연결에서 신뢰할 수 있는 성능을 가능하게 합니다.모듈은 적응성 Tx 평형, 프로그래밍 가능한 Rx 출력 진폭 및 호스트 / 라인 루프백 테스트를위한 PRBS 생성기를 지원합니다.디지털 진단 모니터링 (DDM) 은 실시간 온도를 제공합니다., 전압, 편향 전류, 차선당 Tx/Rx 전력
- 스위치로 전환:두 개의 직선 섬유 (2x400G) 를 사용하여 800Gb/s에서 두 개의 퀀텀-2 또는 스펙트럼-4 스위치를 연결합니다. 또는 하나의 트윈 포트 트랜시버를 두 개의 다른 스위치에 연결합니다.독립적인 400G 연결을 형성합니다..
- 스위치와 어댑터/DPU:직선 케이블을 사용하여 하나의 트윈 포트 트랜시버를 두 개의 400G ConnectX‐7 어댑터 또는 블루필드‐3 DPU (OSFP 또는 QSFP112) 에 연결합니다.

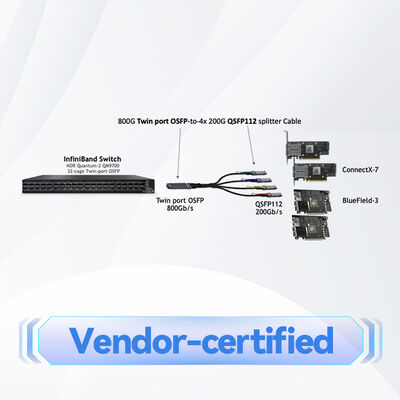

- 4개의 200G 스위치 장치:각 400G 포트를 2x200G 링크로 나누기 위해 1:2 스플리터 케이블을 배치하여 트윈 포트 트랜시버당 4개의 200G 연결을 가능하게 합니다.
- DGX H100 통합:플래트 톱 버전 (MMA4Z00-NS-FLT) 은 Cedar‐7 mezzanine 카드를 퀀텀‐2/스펙트럼‐4 스위치에 연결하여 GPU-to-switch 케이블링을 단순화하고 이전 DGX 시스템에 비해 트랜시버 수를 줄인다.
MMA4Z00-NS는 NVIDIA 엔드-투-엔드 시스템에 검증되어 최적의 상호 운용성을 보장합니다. 호환되는 플랫폼에는 다음이 포함됩니다.
- NVIDIA 퀀텀-2 (NDR) 인피니밴드 스위치 (InfiniBand switch) 는 64x400G 포트를 지원하는 32개의 OSFP 케이지와 핀드 톱 모듈을 탑재한다.
- NVIDIA 스펙트럼‐4 이더넷 스위치 (NVIDIA Spectrum‐4 Ethernet switches) 는 64‐128 400G 포트를 제공하는 32/64 OSFP 케이지이다.
- NVIDIA ConnectX‐7 어댑터 (OSFP와 QSFP112 형식 요소) 및 블루필드‐3 DPU.
- DGX H100 시스템 (플랫 톱 변종) Cedar-7 카드에 통합된 8개의 ConnectX‐7
- 표준 CMIS 4.0 호스트 플랫폼은 OSFP MSA Rev. 1을 준수합니다.12.
| 매개 변수 | 값 / 범위 |
|---|---|
| 데이터 비율 | 전체 800Gb/s (2x400Gb/s) |
| 형태 요인 | OSFP (Octal Small Form Factor Pluggable) 트윈 포트 |
| 광 연결 장치 | 듀얼 MPO‐12/APC (8-섬유 포트 당, 12-섬유 리본 발자국) |
| 섬유 종류와 거리는 | OM3: 최대 30m / OM4: 최대 50m (두 개의 패치 패널을 가정하면) |
| 파장 | 850nm VCSEL (λc 844~863nm) |
| 변조 | 100G-PAM4 각 노선, 모듈당 총 8개의 노선 |
| 전원 공급 | 3.3V 단일 공급; 최대 전력 17W, 저전력 수면 2.0W |
| 작동 케이스 템퍼 | 0°C ~ 70°C |
| 관리 인터페이스 | CMIS 4.0 (I2C), OSFP MSA를 준수 |
| 레이저 안전 | 1급 레이저 제품, RoHS 준수 |
| 부문 번호 | MMA4Z00-NS (피느드 톱) / MMA4Z00-NS-FLT (플랫 톱) |
| 부문 번호 | 설명 | 상위 껍질 | 대상 시스템 |
|---|---|---|---|
| MMA4Z00-NS | 800Gb/s OSFP SR8 트윈 포트, 2xMPO, 50m 멀티모드 | 잎겨드랑이 | 퀀텀-2 / 스펙트럼-4 공기 냉각 스위치 |
| MMA4Z00-NS-FLT | 800Gb/s OSFP SR8 트윈 포트, 2xMPO, 50m 멀티모드 | 평면 상단 | DGX H100, 액체 냉각 시스템 |
추천된 광섬유 케이블 (NVIDIA 크로스오버 B형):2x400G 링크를 위한 직선 섬유 MFP7E10-Nxxx (3m에서 50m); 1개 포트당 2x200G를 위한 1:2 스플리터 케이블 MFP7E20-Nxxx (3m에서 50m)트윈 포트 트랜시버의 두 케이블은 같은 타입이어야 합니다 (두 케이블 모두 직선 또는 두 케이블 모두 스플리터) 하지만 길이가 다를 수 있습니다..
- 최후 포트 밀도:스위치 조직에서 400G 포트 수를 두 배로 늘리는 것은 스위치 수와 케이블 복잡성을 줄여줍니다.
- 엔드-투-엔드 NVIDIA 검증엄격한 생산 테스트는 퀀텀-2/스펙트럼-4 및 커넥트X-7 생태계에서의 신뢰성과 성능을 보장합니다.
- 운영 유연성:하나의 트랜시버 SKU는 InfiniBand와 이더넷을 지원하여 자동으로 올바른 프로토콜을 활성화합니다.
- 에너지 효율:스플리터 케이블을 사용할 때 자동 전력 감축으로 최대 17W (400G 트랜시버는 5.5W로 떨어집니다).
- 고급 진단:각 차선 Tx/Rx 전력, 온도, 편향 모니터링, 연결 확인을 위한 PRBS 루프백
스타서지 그룹은 NVIDIA 네트워크 솔루션에 대한 전용 판매 및 사후 판매 지원을 제공합니다. 우리의 기술 팀은 호환성 검증, 배포 계획,문제 해결. 모든 트랜시버는 보증으로 지원되며 원래 품질 보장과 함께 제공됩니다. 글로벌 배송, 다국어 지원 및 사용자 지정 구성 서비스가 제공됩니다.BOM 최적화 및 부피 가격을 위해 우리의 전문가와 연락.
- 클래스 1M 레이저 제품 레이저 빛에 직접 노출되는 것을 피하십시오. 처리 할 때 보호 장비를 사용하십시오.
- 사용 하지 않을 때 광적 포트에 먼지 모자를 두십시오. 짝짓기 전에 광적 커넥터를 깨끗하게하십시오. 링크 문제의 80%는 더러운 커넥터에서 발생합니다.
- ESD 주의사항을 준수합니다. 전자기 충전으로 인해 손상이 발생할 수 있습니다.
- 절대적 최대 등급을 초과하지 마십시오 (저장 -40 °C ~ 85 °C, 공급 전압 최대 3.6V).
- NVIDIA가 승인한 크로스오버 B형 섬유 케이블만 트랜시버와 트랜시버의 직접 연결을 위해 사용하여 올바른 극성과 성능을 보장합니다.
홍콩 스타서지 그룹 컴퍼니 (Hong Kong Starsurge Group Co., Limited) 는 기술 중심의 네트워크 하드웨어, IT 서비스 및 시스템 통합 솔루션 공급 업체입니다. 2008년에 설립되었으며,회사는 네트워크 스위치를 포함한 제품으로 전 세계 고객에게 서비스를 제공합니다., NIC, 무선 액세스 포인트, 컨트롤러, 케이블 및 관련 장비. 경험 많은 판매 및 기술 팀에 의해 지원, 스타서지는 정부, 의료,제조업, 교육, 금융 및 기업. 고객 우선 접근법으로 Starsurge는 신뢰성 높은 품질, 반응형 서비스 및 고객이 효율적이고 확장 가능한그리고 신뢰할 수 있는 네트워크 인프라.
허가된 채널 파트너로서 Starsurge는 본래의 NVIDIA 트랜시버, 케이블 및 스위치를 공급하고 있으며, 완전한 물류 지원과 기술 전문 지식을 제공합니다.
- 스위치 모델 (Quantum‐2 / Spectrum‐4) 및 필요한 상층 껍질 유형 (느느러미 또는 평면) 을 확인합니다.
- OM3/OM4 멀티모드 케이블 길이를 선택하고 직선 또는 1: 2 스플리터 구성을 결정합니다.
- 트윈 포트 트랜시버에 연결된 두 케이블이 같은 타입인지 확인합니다 (두 케이블 모두 직선 또는 두 케이블 모두 스플리터).
- 전력 예산 확인: 송신기당 17W, 스위치 냉각 용량을 보장합니다.
- 스플리터 사용의 경우 어댑터/DPU가 200G (2-레인) 동작을 지원하는지 확인합니다.
