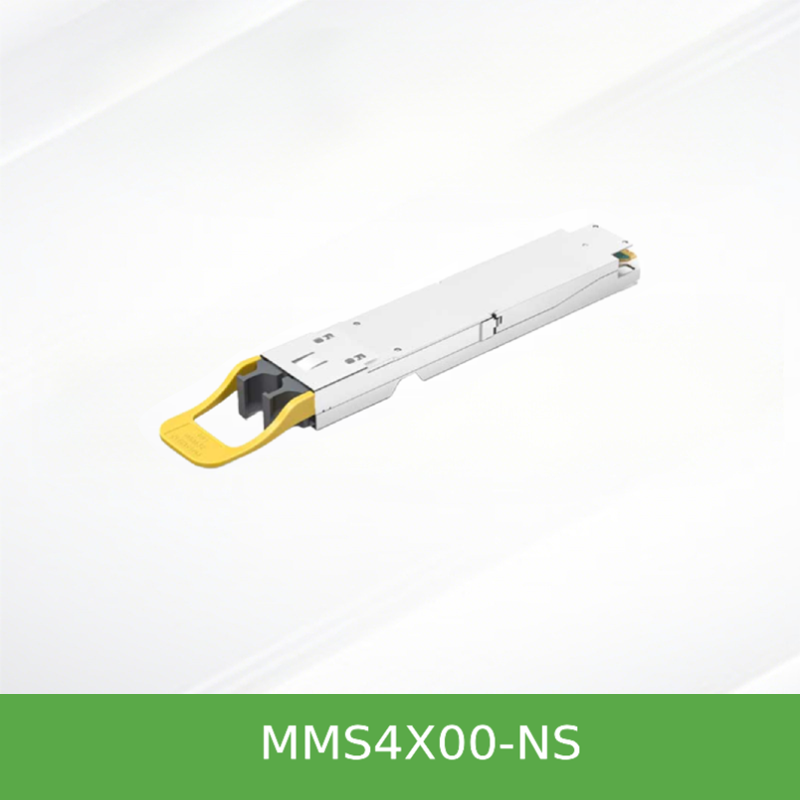

NVIDIA MMS4X00-NS 800G 트윈 포트 OSFP 트랜시버: 2x400G NDR 인피니밴드 & 400GbE 양자-2/스펙트럼-4
제품 상세 정보:
| 브랜드 이름: | Mellanox |
| 모델 번호: | MMS4X00-NS |
| 문서: | MMS4X00-NS.pdf |
결제 및 배송 조건:
| 최소 주문 수량: | 1개 |
|---|---|
| 가격: | Negotiate |
| 포장 세부 사항: | 외부 상자 |
| 배달 시간: | 목록을 기반으로 |
| 지불 조건: | 티/티 |
| 공급 능력: | 프로젝트/배치 별 공급 |
|
상세 정보 |
|||
| 모델 번호: | MMS4X00-NS | 모양: | cuboid |
|---|---|---|---|
| 힘: | 단일 3.3V 전원 | 제품상태: | 재고 |
| 기원: | 인도 / 이스라엘 / 중국 | 작동 온도: | 0 ℃ -70 ℃ |
| 공예: | CMIS | 기술: | IB 및 ETH 지원 |
제품 설명
양자-2 및 스펙트럼-4 스위치용 2x400G NDR 인피니밴드 / 400GbE
NVIDIA MMS4X00-NS는 단일 플러그인 모듈에 두 개의 독립적인 400G 엔진을 통합하는 획기적인 800G 듀얼 포트 OSFP 트랜시버입니다. 고밀도 척추 잎 및 GPU 클러스터를 위해 설계되었습니다.최대 100m까지 도달하는 DR8 단일 모드 광학을 지원합니다., 17W 최대 전력, 그리고 핫 플러그 가능한 OSFP MSA 준수. 스위치에서 스위치, 스위치에서 어댑터 및 DGX H100 Cedar-7 연결에 이상적입니다.
NVIDIA MMS4X00-NS (finned-top 버전) 및 MMS4X00-NS-FLT (flat-top) 는 두 개의 MPO-12/APC 광 연결 장치를 사용하는 트윈 포트 800Gb/s 트랜시버입니다.각각 100G-PAM4 변형을 사용하여 400Gb/s를 제공하며이 혁신은 하나의 OSFP 케이지가 두 개의 물리적 포트를 지원하여 양자-2 인피니밴드 및 스펙트럼-4 이더넷 스위치에서 프론트 패널 밀도를 효과적으로 두 배로 증가시킬 수 있습니다.트랜시버는 스위치 프로토콜 (인피니밴드 또는 이더넷) 을 자동으로 감지하고 두 환경 모두에서 원활하게 작동합니다.. 내장 된 디지털 진단 (DDM), 저전력 휴식 모드 (1.5W), CMIS 4.0 컴플라이언스, MMS4X00-NS는 현대 데이터 센터에 신뢰할 수 있고 에너지 효율적인 800G 광학 상호 연결을 제공합니다.
800Gb/s 집계 (2x400G) OSFP 케이지당; 스위치 포트 및 케이블을 줄입니다.
네이티브 인피니밴드 NDR 및 400GbE 이더넷 ∙ 프로토콜 자동 탐지
1310nm EML 레이저, 포트당 8개의 섬유, 100m 범위 (2개의 패치 패널 포함)
최대 17W 액티브, 1.5W 저전력 수면 모드; 3.3V 단일 공급.
스위치-투-스위치 (800G), 스위치-투-두 개의 400G 어댑터 또는 4개의 200G 링크를 위한 1:2 스플리터
공기 냉각 스위치 (Quantum‐2/Spectrum‐4) 를 위한 핀트 톱; DGX H100 및 액체 냉각 시스템을 위한 평면 톱.
고급 진단, 루프백, PRBS 생성기, 그리고 현장 펌웨어 업그레이드 가능
RoHS 준수, 뜨거운 플러그, 0 °C에서 +70 °C의 케이스 온도.
MMS4X00-NS는 하나의 OSFP 모듈 내부에 두 개의 독립적 인 트랜시버 엔진을 사용하여 포트 당 8 개의 병렬 단일 모드 레인에서 100G-PAM4 모듈화를 활용합니다.NVIDIA의 특허 된 수직 MPO‐12/APC 커넥터 배열은 표준 OSFP 발자국 내에서 두 개의 풀 듀플렉스 400G 인터페이스를 적합합니다.모듈은 적응 Tx 평형, 프로그래밍 가능한 Rx 출력 진폭 및 포괄적인 디지털 진단 모니터링 (온도, 전압, 편향 전류, TX / RX 전력) 을 지원합니다.또한 호스트와 라인 사이드 루프백과 PRBS 패턴 검사를 제공합니다., 현장 수준의 문제 해결 및 링크 최적화를 가능하게 합니다.
- 800Gb/s의 스위치로 전환:두 개의 MMS4X00-NS 트랜시버 (800G 양방향 트렁크용 두 개의 직선 MFP7E30 광케이블과 연결된 양 양 양 양 양 양 양 양 양 양 양 양 양 양 양 양 양 양 양 양 양 양 양 양 양 양 양 양 양 양 양 양 양 양 양 양 양 양 양 양 양 양 양 양 양 양 양 양 양 양 양 양 양 양 양 양 양 양 양 양 양 양 양 양 양 양 양 양 양 양 양 양 양 양 양 양 양 양 양 양 양 양 양 양 양 양 양 양 양 양 양 양 양 양 양 양 양 양 양 양 양 양 양 양 양 양 양 양 양 양 양 양 양 양 양 양 양 양 양 양 양 양 양 양 양 양 양 양 양 양 양 양 양 양 양 양 양 양 양 양 양 양 양 양 양 양 양 양 양 양 양 양 양 양 양 양 양 양 양 양 양 양 양 양 양 양 양 양 양 양 양 양 양 양 양 양 양 양 양 양 양 양 양 양 양 양 양 양 양 양 양 양 양 양 양 양 양 양 양 양 양 양 양 양 양 양 양 양 양 양 양 양 양 양 양 양 양 양
- 듀얼 400G 어댑터/DPU로 전환:듀얼 포트 트랜시버 하나를 직선 섬유 케이블을 사용하여 두 개의 ConnectX‐7 (OSFP) 또는 BlueField‐3 (QSFP112) 400G 카드에 연결합니다.
- 4개의 200G 링크로 전환합니다.1: 2 스플리터 케이블 (MFP7E40-N0xx) 을 사용하여 하나의 OSFP 케이지에서 4 개의 200Gb/s 연결을 제공합니다.
- DGX H100 통합:플래트 톱 버전 (MMS4X00-NS-FLT) 은 NVIDIA DGX H100 내부의 Cedar‐7 메진라인 카드와 결합하여 이전 세대와 비교하여 트랜시버 수를 절반으로 줄였습니다.
- 장거리 옵션:500m의 스위치에서 스위치에 대해 MMS4X00-NS-NM (포르푸르트 스트라이프) 를 주문하여 단일 모드 범위를 확장하십시오.
NVIDIA 엔드-투-엔드 인피니밴드 및 이더넷 생태계와 완전히 호환됩니다.
- 퀀텀-2 NDR 인피니밴드 스위치 (공기 냉각, 핀드 톱 요구)
- 스펙트럼-4 400GbE 스위치 (32/64 OSFP 케이지)
- 커넥트X‐7 어댑터 (OSFP와 QSFP112 형식 요소)
- 블루필드-3 DPU (QSFP112)
- DGX H100 및 액체 냉각 플랫폼 (플랫톱 버전)
| 매개 변수 | 사양 |
|---|---|
| 데이터 비율 | 800Gb/s 집계 (2x 400Gb/s), 포트당 8x 100G-PAM4 |
| 형태 요인 | OSFP (Octal Small Form Factor Pluggable) MSA를 준수합니다 |
| 광 연결 장치 | 2x MPO-12/APC (각각의 물리적 접촉, 각 8개의 활성 섬유) |
| 섬유 종류 | 단일 모드 (SMF), 1310nm EML 레이저 |
| 최대 범위 | 100m (두 개의 패치 패널과 함께); 500m 버전 (-NM) |
| 권력 분산 | 최대 17W (활동), 1.5W 저전력 수면 모드 |
| 공급 전압 | 3.3V ± 5% |
| 케이스 온도 범위 | 0°C ~ +70°C (운동) |
| 저장 온도 | -40°C ~ +85°C |
| 상대 습도 (비 응축) | 5% ~ 95% |
| 프로토콜 지원 | NDR 인피니밴드 / 400Gb 이더넷 (자동 탐지) |
| 관리 인터페이스 | CMIS 4.0 (I2C), DDM, 인터럽트, 저전력 제어 |
| 레이저 안전 | 레이저 제품 1급, FDA/CDRH, IEC 62368, RoHS |
| 뜨거운 플러그 | 예, OSFP 핫 플러그 스펙 |
참고: 참조 문서에서 공개적으로 지정되지 않은 매개 변수는 "공개적으로 지정되지 않았습니다"로 표시됩니다. 주문 전에 확인하십시오.
| 주문부품 번호 (OPN) | 설명 | 적용 |
|---|---|---|
| MMS4X00-NS | 듀인 포트 OSFP, 2x400G DR8, 핀드 톱, 100m 도달 | 공기 냉각형 퀀텀-2 / 스펙트럼-4 스위치 |
| MMS4X00-NS-FLT | 듀얼 포트 OSFP, 평면, 100m | DGX H100, Cedar‐7, 액체 냉각 시스템 |
| MMS4X00-NS-NM | 500m 범위, 단일 모드 (포르푸르색 줄무늬) | 더 긴 스위치-스위치 연결 |
- 항구 밀도가 두 배로 증가했습니다.물리적 OSFP 케이지당 400G 포트 두 개, 스위치 수와 케이블 복잡성을 줄입니다.
- 기가비트당 낮은 시스템 전력:공유 모듈 전자 장치와 저전력 잠자리 모드는 비활성 에너지를 극적으로 줄였습니다.
- 미래용 800G 용량:스위치 하드웨어를 변경하지 않고 400G에서 800G 인프라로 원활한 마이그레이션
- 통일 재고:인피니밴드와 이더넷을 위한 하나의 트랜시버 SKU는 예비 부품과 배포를 단순화합니다.
- 네이티브 NVIDIA 생태계 검증:엄격한 생산 테스트는 상자 밖의 신뢰성과 성능을 보장합니다.
홍콩 스타서지 그룹은 호환성 검증, 펌웨어 자문 및 글로벌 물류를 포함한 전기 기술 판매 전 및 판매 후 지원을 제공합니다.우리의 팀은 맞춤형 케이블 조립 권고 및 RMA 서비스를 제공합니다대용량 주문, 전용 계정 관리 및 24 시간 응답이 가능합니다.
A: 예. 트랜시버에는 프로토콜 펌웨어가 모두 포함되어 있으며 양자-2 (IB) 또는 스펙트럼-4 (이더넷) 스위치에 삽입되면 올바른 모드를 자동으로 활성화합니다.
A: 두 개의 분리된 MPO‐12/APC에서 MPO‐12/APC 크로스오버 케이블 (B형). 스플리터 애플리케이션에서는 1:2 브레이크오버 케이블 (MFP7E40 시리즈) 을 사용한다.
A: 핀 톱 (MMS4X00-NS) 은 스위치에서 공기 흐름 냉각을 위해 추가 표면 공간을 제공합니다. 평면 톱 (MMS4X00-NS-FLT) 은 DGX H100 및 통합 된 히트 싱크로 액체 냉각 랙에 적합합니다.
A: 네, 400G QSFP112 트랜시버 (예를 들어, MMS1X00-NS400) 에 직선 MPO‐12/APC 케이블을 사용하여. 광학 경로 지도는 동일합니다.
A: 표준 1 년 제조업체 보증, 연장 가능. 향상 된 지원 계획에 대해 Starsurge에 문의하십시오.
- 섬유 케이블이 삽입되지 않을 때 항상 먼지 캡을 설치하십시오. 연결 문제의 80%가 오염 된 커넥터에서 발생합니다.
- 짝짓기 전에 송신기 용기 및 섬유 커넥터 둘 다 청소하십시오. 승인 된 드라이 클리닝 방법을 사용하십시오. 액체를 사용하지 마십시오.
- ESD 처리 예방 조치를 준수하십시오. 모듈은 정전 전기 충전에 민감합니다.
- 절대적 최대 등급을 초과하지 마십시오 (실 온도 >70°C 또는 공급 >3.6V).
- 양극성 및 신호 무결성을 유지하기 위해 NVIDIA가 권장하는 크로스오버 B형 케이블만 사용하십시오.
홍콩 스타서지 그룹 컴퍼니 (Hong Kong Starsurge Group Co., Limited) 는 기술 중심의 네트워크 하드웨어, IT 서비스 및 시스템 통합 솔루션 공급 업체입니다. 2008년에 설립되었으며,회사는 네트워크 스위치를 포함한 제품으로 전 세계 고객에게 서비스를 제공합니다., NIC, 무선 액세스 포인트, 컨트롤러, 케이블 및 관련 네트워크 장비. 경험 많은 판매 및 기술 팀에 의해 지원, Starsurge 정부, 의료,제조업이 회사는 또한 IoT 솔루션, 네트워크 관리 시스템, 사용자 정의 소프트웨어 개발, 다국어 지원 및 글로벌 배달을 제공합니다.고객 우선 접근법, 스타서지는 신뢰할 수 있는 품질, 반응형 서비스 및 고객이 효율적이고 확장 가능하며 신뢰할 수있는 네트워크 인프라를 구축하는 데 도움이되는 맞춤형 솔루션에 초점을 맞추고 있습니다.
2개의 독립적인 400G 포트
(500m 변종 사용 가능)
+1.5W 휴식 모드
산업 임시 옵션 컨설팅
| NVIDIA 플랫폼 | 형태 요인 | 지원 | 요구되는 송신기 변수 |
|---|---|---|---|
| 양자-2 NDR 스위치 | OSFP (공기로 냉각) | 네 | MMS4X00-NS (피느러미 상단) |
| 스펙트럼-4 이더넷 스위치 | OSFP (공기로 냉각) | 네 | MMS4X00-NS (피느러미 상단) |
| DGX H100 (세더-7) | OSFP 내부 케이지 | 네 | MMS4X00-NS-FLT (평면) |
| ConnectX‐7 어댑터 | OSFP / QSFP112 | 네 | 직선 또는 스플리터 케이블을 통해 |
| 블루필드-3 DPU | QSFP112 | 네 | 직선 400G QSFP112 트랜시버 (MMS1X00-NS400) 를 통해 |
- 스위치 모델 (Quantum‐2 / Spectrum‐4) 및 냉각 유형 (공기/유체) 을 확인하여 핀드 또는 플래트 톱을 선택합니다.
- 섬유 길이를 계산합니다: 표준에 최대 100m, 최대 500m에 -NM를 선택합니다.
- 필요한 틈을 결정한다: 직선 케이블 (2x400G) 또는 1: 2 스플리터 (4x200G).
- MPO‐12/APC 커넥터 (각각 롤링, 녹색 껍질) ∼ UPC와 호환되지 않도록 한다.
- 듀얼 포트 링크의 두 섬유 케이블이 같은 타입인지 확인합니다 (두 개의 직선 또는 두 개의 스플리터).
- ConnectX‐7/BlueField‐3 펌웨어가 NDR200 또는 NDR400 속도를 지원하는지 확인하십시오.
- NVIDIA MMS4X00-NS-FLT DGX H100용 평면 톱 트윈 포트 800G
- NVIDIA MMS1X00-NS400 ∙ 단일 포트 400G OSFP 트랜시버 (DR4)
- MFP7E30-Nxxx straight MPO‐12/APC 크로스오버 섬유 케이블 (1m~100m)
- MFP7E40-N0xx ∙ 1: 2 스플리터 MPO‐12/APC에서 듀얼 MPO‐12/APC, 최대 50m
