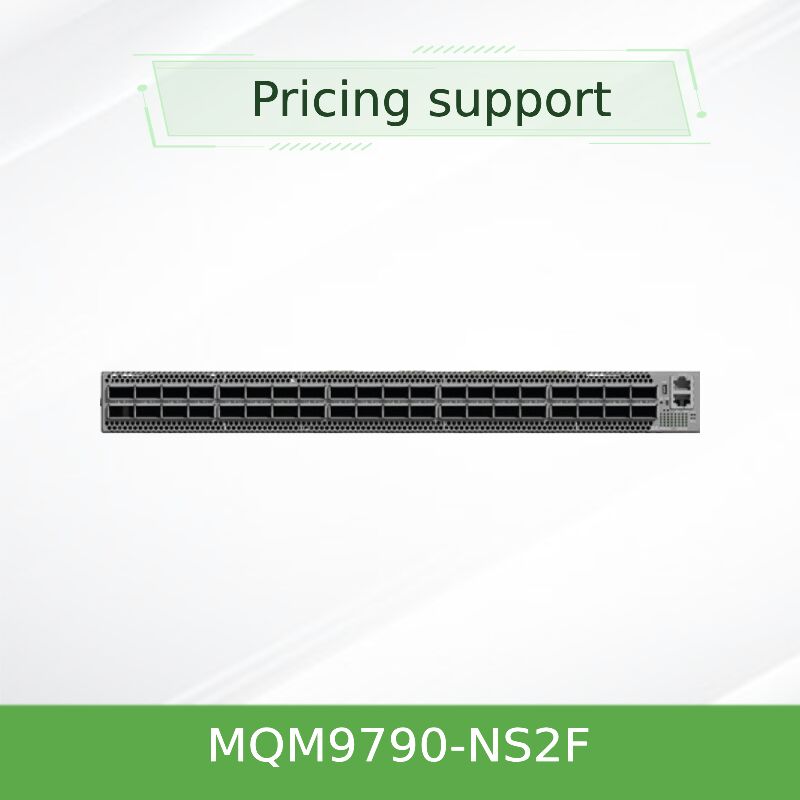

MQM9790-NS2F 64-포트 400Gb/s 인피니밴드 스마트 스위치
제품 상세 정보:
| 브랜드 이름: | Mellanox |
| 모델 번호: | MQM9790-NS2F (920-9B210-00FN-0D0) |
| 문서: | MQM9700 series.pdf |
결제 및 배송 조건:
| 최소 주문 수량: | 1개 |
|---|---|
| 가격: | Negotiate |
| 포장 세부 사항: | 외부 상자 |
| 배달 시간: | 목록을 기반으로 |
| 지불 조건: | 티/티 |
| 공급 능력: | 프로젝트/배치 별 공급 |
|
상세 정보 |
|||
| 애플리케이션: | 섬기는 사람 | 상태: | 신규 및 원본 |
|---|---|---|---|
| 집합 대역폭: | 51.2 tb/s 양방향 | 관리: | CLI, Webui, SNMP, JSON 지원을 사용한 MLNX-OS |
| 이름: | NDR 400G 인피니밴드 스마트 스위치와 데이터 센터를 줄이는 MQM9790-NS2F 인피니밴드 멜라녹스 네트워크 스위치 | 예어: | 멜라녹스 400g 스위치 |
제품 설명
관리되지 않는 NDR 스위치 | 51.2Tb/s 총 처리량 | 외부 서브넷 관리를 위한 스위치
극대화된 규모의 AI, HPC 및 하이퍼스케일 데이터 센터를 위해 설계되었습니다. MQM9790-NS2F는 컴팩트한 1U 섀시에서 64개의 논블로킹 400Gb/s InfiniBand 포트를 제공하여 SHARPv3 인네트워크 컴퓨팅을 통한 유연한 토폴로지와 대규모 확장성을 지원합니다.
홍콩 스타서지 그룹에서 NVIDIA Quantum-2 MQM9790-NS2F를 선보입니다. 이 제품은 외부 서브넷 관리(예: NVIDIA UFM)가 필요한 고객을 위해 설계된 고성능, 관리되지 않는 400Gb/s InfiniBand 스위치입니다. QM9700 시리즈의 일부인 이 스위치는 64개의 400Gb/s 연결(또는 분할 기술을 통해 최대 128개의 200Gb/s 포트)을 지원하는 32개의 OSFP 포트를 제공합니다. 획기적인 초당 51.2테라비트 양방향 처리량과 초당 665억 패킷 이상의 처리 용량을 갖춘 MQM9790-NS2F는 낮은 지연 시간과 무손실 패브릭을 요구하는 연구 기관, 금융, 제조 및 엔터프라이즈 AI 클러스터에 이상적입니다.
- 전례 없는 포트 밀도: 1U에서 64개의 400Gb/s NDR InfiniBand 포트, 논블로킹 아키텍처.
- 듀얼 밀도 200Gb/s 모드: NVIDIA 포트 분할 기술을 사용하여 최대 128개의 200Gb/s 포트를 지원하여 리프-스파인 토폴로지의 TCO를 절감합니다.
- 인네트워크 컴퓨팅: SHARPv3(확장 가능한 계층적 집계 및 축소 프로토콜)는 이전 세대보다 32배 높은 AI 가속을 제공합니다.
- 고급 패브릭 서비스: RDMA, 적응형 라우팅, 혼잡 제어, 향상된 VL 매핑 및 자체 복구 네트워크 기능.
- 관리되지 않는 모델: 외부 서브넷 관리자(UFM 또는 다른 장치의 온보드 SM)를 위해 설계되었습니다. 대규모 패브릭에 대한 최대 유연성을 제공합니다.
- 냉각 및 이중화: 전면-대-후면(P2C) 공기 흐름, 1+1 이중화 핫스왑 가능 전원 공급 장치 및 핫스왑 가능 팬.
- 하위 호환성: 이전 InfiniBand 세대(HDR, EDR, FDR)를 지원합니다.
NVIDIA Quantum-2 ASIC를 기반으로 구축된 MQM9790-NS2F는 최첨단 400Gb/s SerDes 기술을 활용합니다. 낮은 CPU 오버헤드와 높은 처리량을 위한 RDMA(Remote Direct Memory Access), 패브릭 핫스팟을 피하기 위한 적응형 라우팅, MPI 및 AI 프레임워크에서 집단 연산을 대폭 가속화하는 인네트워크 축소를 위한 NVIDIA SHARPv3를 통합합니다. 또한 이 스위치는 고급 혼잡 제어 및 향상된 QoS를 포함하여 미션 크리티컬 워크로드의 성능을 보장합니다.
Fat Tree, SlimFly, DragonFly+, 다차원 Torus를 포함한 여러 토폴로지를 지원하는 MQM9790-NS2F는 아키텍트가 차세대 슈퍼컴퓨팅을 위한 비용 효율적이고 매우 복원력 있는 네트워크를 구축할 수 있도록 합니다.
- AI 및 머신러닝 클러스터: 대규모 언어 모델 학습 및 추론을 위한 고속 GPU 상호 연결.
- 고성능 컴퓨팅(HPC): 연구 시뮬레이션, 날씨 모델링, 유전체학 및 양자 컴퓨팅 실험실.
- 하이퍼스케일 데이터 센터: 대규모 동서 트래픽을 갖춘 스파인-리프 아키텍처.
- 엔터프라이즈 클라우드 및 금융: 저지연 거래 시스템 및 실시간 분석.
- 정부 및 교육: 결정론적 성능을 요구하는 국가 연구소, 대학 슈퍼컴퓨팅 센터.
NVIDIA InfiniBand 에코시스템과 완벽하게 상호 운용 가능: ConnectX-6/7 어댑터, LinkX 케이블, Quantum-2 시리즈 스위치. HDR, EDR 및 FDR 장치와 하위 호환됩니다. 주요 Linux 배포판(RHEL, Ubuntu, Rocky Linux) 및 적절한 드라이버가 있는 Windows Server를 지원합니다. 관리되지 않는 작동에는 외부 서브넷 관리자(예: 서버에서 실행되는 NVIDIA UFM 또는 OpenSM)가 필요합니다.
| 매개변수 | 사양 |
|---|---|
| 포트 | 64개의 400Gb/s InfiniBand(NDR) 포트 또는 128개의 200Gb/s 포트를 지원하는 32개의 OSFP 커넥터 |
| 총 처리량 | 초당 51.2Tb/s 양방향, 논블로킹 |
| 패킷 전달 용량 | 초당 665억 패킷 이상(BPPS) |
| 관리 유형 | 관리되지 않음(외부 서브넷 관리자 필요) |
| CPU 및 메모리 | x86 Coffee Lake i3, 8GB DDR4 SO-DIMM, 16GB M.2 SSD |
| 전원 공급 장치 | 1+1 이중화, 핫스왑 가능, 200-240Vac, 80 Plus Gold, ENERGY STAR 인증 |
| 냉각 | 전면-대-후면 공기 흐름(P2C), 핫스왑 가능 팬 유닛 |
| 크기(높이x너비x깊이) | 1.7인치(43.6mm) x 17.0인치(438mm) x 26.0인치(660.4mm) |
| 무게 | 14.5kg(약) |
| 작동 온도 | 0°C ~ 40°C |
| 습도(작동 시) | 10% ~ 85% 비응축 |
| 규정 준수 | CE, FCC, VCCI, RoHS, CB, cTUVus, CU |
| 보증 | 기본 1년(확장 옵션 가능) |
| 주문 가능 부품 번호(OPN) | 설명 | 공기 흐름 | 관리 |
|---|---|---|---|
| MQM9700-NS2F | 64포트 400Gb/s, 관리됨 | P2C(전원에서 커넥터로) | 온보드 서브넷 관리자 |
| MQM9700-NS2R | 64포트 400Gb/s, 관리됨 | C2P(커넥터에서 전원으로) | 온보드 서브넷 관리자 |
| MQM9790-NS2F | 64포트 400Gb/s, 관리되지 않음 | P2C(전방향) | 외부 서브넷 관리자 필요 |
| MQM9790-NS2R | 64포트 400Gb/s, 관리되지 않음 | C2P(역방향) | 외부 서브넷 관리자 필요 |
P2C 공기 흐름(전면-후면)의 경우, 콜드 에일은 전원 공급 장치 측에 있습니다. 주문 전에 데이터 센터 냉각 방식을 확인하십시오.
- 비용 효율적인 관리되지 않는 작동: 중앙 집중식 외부 서브넷 관리자(UFM)가 스위치당 오버헤드를 줄이는 대규모 배포에 이상적입니다.
- 1U에서 가장 높은 라딕스: 64개의 400G 포트는 스위치 계층을 최소화하고 지연 시간을 줄이며 케이블링을 단순화합니다.
- 에너지 효율성: Gold+ 전원 공급 장치와 스마트 팬 제어가 OPEX를 줄입니다.
- 유연한 케이블링: OSFP 커넥터는 패시브/액티브 구리 및 광 케이블(액티브 광 포함)을 지원합니다.
- 미래 대비 확장성: SHARPv3 및 적응형 라우팅 지원은 차세대 AI 프레임워크에 대한 투자 보호를 보장합니다.
홍콩 스타서지 그룹은 사전 판매 컨설팅, 통합 서비스 및 글로벌 물류를 포함한 엔드-투-엔드 지원을 제공합니다. 당사의 기술 팀은 배포 지원, RMA 서비스 및 확장 보증 옵션을 제공합니다. 대량 주문의 경우 맞춤형 케이블링 및 구성 유효성 검사를 제공합니다. APAC, EMEA 및 미주 지역에 대한 다국어 지원이 가능합니다.
MQM9790-NS2F는 관리되지 않는 스위치(온보드 서브넷 관리자 없음)이며 UFM 또는 OpenSM과 같은 외부 SM이 필요합니다. MQM9700 시리즈에는 최대 2,000개의 노드를 즉시 지원하는 온보드 SM이 포함되어 있습니다. 하드웨어 성능 및 포트 사양은 동일합니다.
예, NVIDIA 포트 분할 기술을 사용하면 각 400Gb/s 포트를 두 개의 200Gb/s 포트로 작동시킬 수 있어 최대 128개의 200Gb/s 포트를 효율적으로 제공할 수 있습니다.
OSFP 커넥터: 패시브/액티브 구리 케이블, 액티브 광 케이블 및 광 모듈. 400G NDR의 경우 NVIDIA LinkX 케이블 또는 동급 제품을 사용하십시오.
예, Quantum-2 시리즈는 적절한 케이블 및 어댑터를 사용하여 HDR, EDR 및 FDR 속도를 지원하므로 원활한 마이그레이션을 보장합니다.
리드 타임은 재고에 따라 다릅니다. 현재 재고 및 해당 지역으로의 배송 옵션은 Starsurge 영업팀에 문의하십시오.
• 올바른 공기 흐름 방향(P2C)이 랙의 콜드/핫 에일과 일치하는지 확인하십시오.
• 신호 무결성을 유지하기 위해 NVIDIA 인증 광 모듈 및 케이블만 사용하십시오.
• 관리되지 않는 스위치의 경우 패브릭에 기능적인 외부 서브넷 관리자가 있어야 합니다.
• 작동 고도는 최대 3050m; 온도는 40°C를 초과하지 않아야 합니다.
• NVIDIA에서 공개적으로 확인되지 않은 사양은 표시될 수 있습니다: 주문 전에 영업팀에 확인하십시오.
2008년에 설립된 Starsurge는 기술 중심의 네트워크 하드웨어, IT 서비스 및 시스템 통합 솔루션 제공업체입니다. 전 세계 정부, 의료, 제조, 교육, 금융 및 기업 고객에게 서비스를 제공합니다. 숙련된 기술 및 영업 팀을 통해 Starsurge는 IoT 솔루션, 맞춤형 소프트웨어 개발 및 글로벌 물류를 포함한 맞춤형 네트워킹 인프라를 제공합니다. 고객 중심 접근 방식을 통해 안정적인 품질, 신속한 서비스 및 확장 가능한 네트워크 설계를 보장합니다. 선도적인 브랜드의 공인 채널 파트너로서 최첨단 기술과 실제 배포 성공을 연결합니다.
견적 요청 →• NVIDIA ConnectX-6 / ConnectX-7 InfiniBand 어댑터
• NVIDIA Quantum-2 QM9700/9790 시리즈 스위치
• LinkX OSFP 케이블(패시브 구리 최대 3m, 액티브 광 최대 500m)
• 소프트웨어: MLNX-OS(관리형 모델); 외부 서브넷 관리자: UFM 3.x / OpenSM
• 운영 체제: RHEL 8/9, Ubuntu 20.04/22.04, Mellanox WinOF-2가 포함된 Windows Server 2022
✓ 필요한 공기 흐름 방향(P2C 전면-후면)이 랙과 일치하는지 확인하십시오.
✓ 외부 서브넷 관리자 솔루션(하드웨어 또는 가상 어플라이언스)이 있는지 확인하십시오.
✓ 케이블링 계획: 400G OSFP-OSFP 또는 2x200G 분할 케이블.
✓ 전원 입력 확인: 200-240Vac, 이중화 피드 포함.
✓ 대규모 배포의 경우 Starsurge 엔지니어에게 토폴로지 설계 검토를 요청하십시오.
