NVIDIA Spectrum SN3420 MSN3420-CB2FC – Cumulus Linux가 탑재된 48포트 25GbE 및 12포트 100GbE 탑오브랙 스위치
제품 상세 정보:
| 브랜드 이름: | Mellanox |
| 모델 번호: | MSN3420-CB2F |
| 문서: | sn3000-series.pdf |
결제 및 배송 조건:
| 최소 주문 수량: | 1개 |
|---|---|
| 가격: | Negotiate |
| 포장 세부 사항: | 외부 상자 |
| 배달 시간: | 목록을 기반으로 |
| 지불 조건: | 티/티 |
| 공급 능력: | 프로젝트/배치 별 공급 |
|
상세 정보 |
|||
| 포트: | 48SFP28 + 12 QSFP28 | 통신 모드: | 전이중 및 반이중 |
|---|---|---|---|
| 스위치 용량: | 4.8TB/s | 기술: | 이더넷 |
| 성능: | 48 x10/25gbe 12 x 100gbe | 시스템 중량: | 8.500kg |
| 시스템 차원: | 43.6*433.2*590.6mm | 랙 마운트: | 1U 랙 마운트 |
제품 설명

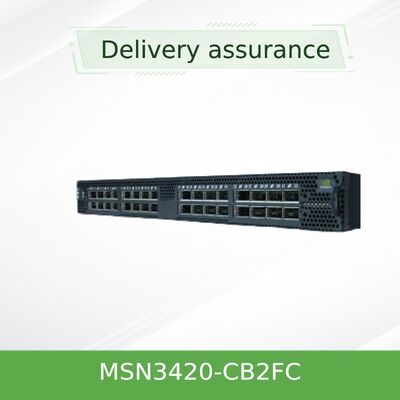

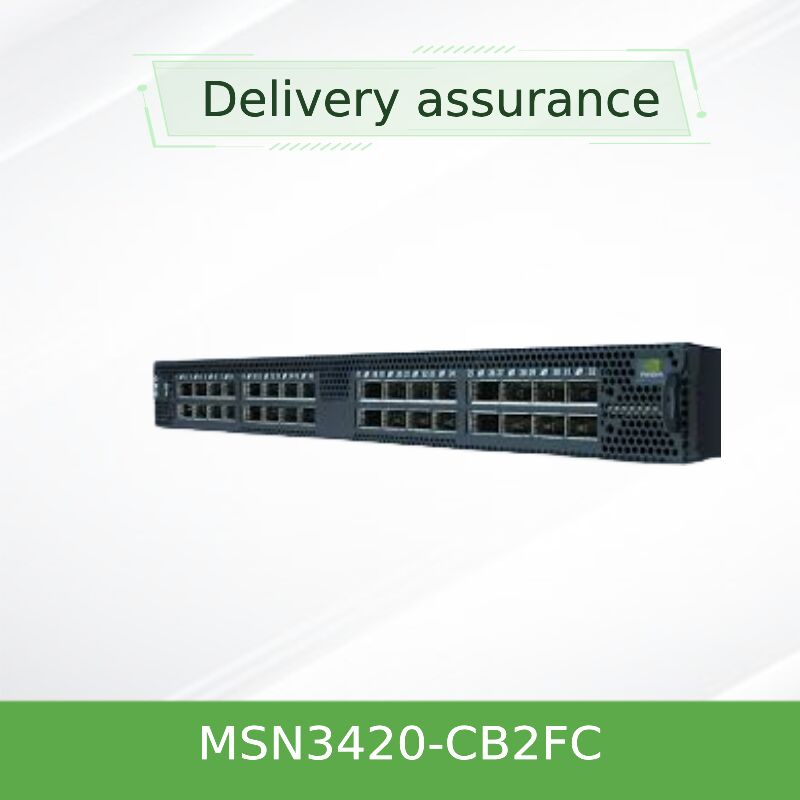

MSN3420-CB2FC
48개의 10/25GbE 포트 + 12개의 100GbE 업링크 포트 — 최상위 랙 리프 배포에 이상적이며, 고밀도 서버 연결성과 유연한 스파인 업링크를 결합합니다. NVIDIA Cumulus Linux가 사전 설치된 MSN3420-CB2FC는 와이어 속도 성능, 425ns 컷스루 지연 시간, 최신 데이터 센터를 위한 풍부한 네트워크 자동화를 제공합니다.
NVIDIA Spectrum® SN3420 (모델 MSN3420-CB2FC)은 100GbE 업링크 준비 상태를 유지하면서 10G에서 25G 서버 액세스로 발전하는 데이터 센터를 위해 설계된 고성능 1U 최상위 랙 스위치입니다. 2세대 Spectrum-2 ASIC를 기반으로 구축되었으며, 10/25GbE를 지원하는 48개의 SFP28 포트와 40/100GbE를 지원하는 12개의 QSFP28 포트를 제공합니다. 컷스루 스위칭, 고급 텔레메트리(What Just Happened®), 완전 공유 패킷 버퍼를 통해 SN3420은 예측 가능한 낮은 지연 시간과 헤드 오브 라인 차단이 없음을 보장합니다. 이 스위치에는 NVIDIA Cumulus Linux가 공장에서 사전 설치되어 있어 웹 스케일 자동화, Linux 네이티브 도구 및 강력한 레이어-2/레이어-3 라우팅을 지원합니다. 리프/스파인 패브릭, 하이퍼컨버지드 인프라 또는 고빈도 거래 환경을 구축하든 MSN3420-CB2FC는 성능, 유연성 및 개방형 프로그래밍 기능을 제공합니다.
48x SFP28 (10/25GbE) + 12x QSFP28 (40/100GbE) – 최대 128x 10/25GbE 포트까지 분할 가능.
425ns 컷스루 지연 시간, 모든 포트에서 라인 속도 스위칭, 전체 부하에서 패킷 손실 없음.
하드웨어 가속 히스토그램을 갖춘 NVIDIA What Just Happened® (WJH), INT 지원, 스트리밍 텔레메트리 및 512K 온칩 플로우 카운터.
42MB 완전 공유 버퍼, 공정하고 고대역폭 데이터 경로, 마이크로 버스트 혼잡 방지.
네이티브 Linux 환경, Ansible/Puppet을 통한 자동화, FRRouting, 컨테이너 지원 및 풍부한 라우팅 프로토콜.
단일 패스 VXLAN 라우팅, IPv6 세그먼트 라우팅, 512K 공유 포워딩 항목 (ACL/LPM/MAC/ECMP/터널).
SN3420은 Spectrum-2 ASIC(6.4Tb/s 스위칭 용량)으로 구동되어 혁신적인 프로그래밍 기능과 가시성을 제공합니다. 완전 공유 패킷 버퍼 아키텍처는 인캐스트 트래픽 하에서 공정성을 보장하며 포트별 버퍼링 제한을 제거합니다. Spectrum-2는 최대 512바이트의 심층 패킷 검사, 프로그래밍 가능한 파이프라인 및 RDMA over Converged Ethernet을 위한 고급 RoCE 전송을 지원하며, 이는 AI, ML 및 NVMe over Fabrics에 필수적입니다. Open Ethernet은 공급업체 종속성을 해소하여 운영 체제 선택을 가능하게 합니다. MSN3420-CB2FC에는 Cumulus Linux가 제공되지만, 이 플랫폼은 베어메탈 설치를 위해 SONiC, DENT (Linux Switchdev) 또는 ONIE도 지원합니다. 이는 장기적인 유연성과 개방형 네트워킹 원칙과의 일치를 보장합니다.
25GbE 서버를 100GbE 스파인 스위치에 연결합니다. 하이퍼컨버지드 클러스터, 고성능 컴퓨팅 및 일반 클라우드 워크로드에 이상적입니다.
2계층 Clos 패브릭의 리프 스위치로 배포하여 비차단 성능 및 ECMP 로드 밸런싱을 제공합니다.
낮은 지연 시간과 무손실 RoCE 지원은 고성능 NVMe over Fabric 스토리지 백엔드를 가능하게 합니다.
대형 버퍼 및 텔레메트리 기반 혼잡 관리는 Spark, Hadoop 및 분산 머신 러닝 프레임워크를 가속화합니다.
MSN3420-CB2FC는 NVIDIA ConnectX® 네트워크 어댑터 (25GbE/100GbE), LinkX® 구리/광섬유 케이블 및 모든 표준 기반 이더넷 장비와 원활하게 상호 운용됩니다. 다양한 트랜시버를 지원합니다: 25GbE SFP28 SR/LR/AOC/DAC, 100GbE QSFP28 SR4/LR4/ER/CWDM4 및 브레이크아웃 케이블 (100GbE ~ 4x25GbE). Cumulus Linux는 주요 자동화 프레임워크, 라우팅 스택 (FRR, Bird) 및 오케스트레이션 도구 (Kubernetes CNI, OpenStack)와의 호환성을 보장합니다. 완전 지원 솔루션의 경우, 실시간 네트워크 운영, 가시성 및 수명 주기 관리를 위해 NVIDIA Cumulus NetQ와 함께 사용하십시오.
| 범주 | 세부 정보 |
|---|---|
| 모델 | MSN3420-CB2FC |
| 포트 | 48x SFP28 (10/25GbE) + 12x QSFP28 (40/100GbE) |
| 최대 100GbE 포트 수 | 12개 (또는 40GbE 12개) |
| 최대 25GbE 포트 수 | 48개 + 브레이크아웃을 통한 최대 48개 (QSFP28에서 총 96개의 논리적 25GbE) |
| 처리량 | 2.4Tb/s (전이중) |
| 초당 패킷 수 | 3.58 Bpps |
| 지연 시간 (컷스루) | 425ns |
| 패킷 버퍼 | 42MB 완전 공유 |
| CPU | 듀얼 코어 x86 |
| 시스템 메모리 | 8GB DDR4 |
| SSD 스토리지 | 32GB |
| 관리 포트 | 1x 100/1000 RJ45, 1x RJ45 시리얼, 1x USB |
| 전원 공급 장치 | 2개 핫스왑 가능 (1+1 이중화), AC 100-264V, 50-60Hz |
| 팬 | 5개 핫스왑 가능 (N+1 이중화), 역방향 공기 흐름 옵션 |
| 폼 팩터 | 1U 랙마운트, 1.72" x 16.84" x 17" (44x428x432mm) |
| 무게 | 8.5kg (18.73lb) |
| 작동 온도 | 0°C ~ 40°C |
| 사전 설치된 OS | NVIDIA Cumulus Linux |
| 공기 흐름 방향 (CB2FC) | P2C (포트-전원, 표준 깊이) |
| SKU | 사전 설치된 OS | 공기 흐름 | 보안 부팅 | 이상적인 용도 |
|---|---|---|---|---|
| MSN3420-CB2FC | Cumulus Linux | P2C (포트-전원) | 아니요 | 자동화 중심 환경, NetDevOps 팀 |
| MSN3420-CB2F | NVIDIA Onyx (클래식 CLI) | P2C | 아니요 | 기존 CLI 관리자, 레거시 워크플로우 |
| MSN3420-CB2FO | ONIE (베어메탈) | P2C / 짧은 깊이 | 아니요 | 사용자 정의 NOS (SONiC, DENT, 기타) |
| MSN3420-CB2RC | Cumulus Linux | C2P (전원-포트) | 아니요 | 핫 에일 격리에 대한 대체 공기 흐름 방향 |
Cumulus Linux는 표준 Linux 도구, API 및 컨테이너화된 워크플로우를 사용하여 운영 복잡성을 줄입니다. Ansible, Chef 또는 Python을 통해 자동화하십시오.
100GbE 업링크는 증가하는 스파인 대역폭에 대비되어 있으며, 서버에 대한 25GbE는 10GbE보다 2.5배의 성능을 보장합니다.
WJH는 "무슨 일이 일어났는가"에 정확하게 답하여 MTTR을 줄입니다. 스트리밍 텔레메트리는 Prometheus, Splunk 등과 통합됩니다.
홍콩 Starsurge는 전 세계 고객에게 경쟁력 있는 가격, 보증 지원 및 물류 전문 지식을 제공합니다.
홍콩 Starsurge는 사전 판매 컨설팅, 구성 지원 및 사후 판매 기술 지원을 포함한 완전한 고객 수명 주기를 제공합니다. NVIDIA SN3000 시리즈에는 1년 제한 하드웨어 보증(반품 및 수리, 14영업일 처리)이 제공됩니다. 차세대 비즈니스 당일 현장 교체 및 4시간 기술자 파견을 포함한 업그레이드 지원 계획은 요청 시 제공됩니다. Starsurge는 또한 데이터 센터 요구 사항에 맞는 원격 또는 현장 설치, 구성 및 네트워크 모니터링 서비스를 제공합니다.
트랜시버, DAC 케이블 및 전원 코드는 별도로 판매됩니다 (명시되지 않은 경우). 영업팀에 호환성을 확인하십시오.
보안 부팅 요구 사항은 MSN3700C-S 시리즈를 참조하십시오. SN3420에는 하드웨어 루트 오브 트러스트가 포함되어 있지 않습니다.
홍콩 Starsurge 그룹 유한 회사는 2008년부터 네트워크 하드웨어, IT 서비스 및 시스템 통합을 제공하는 기술 중심 공급업체입니다. 전 세계 정부, 의료, 제조, 금융, 교육 및 기업 고객에게 서비스를 제공합니다. 스위치, NIC, 무선 솔루션, IoT 시스템 및 사용자 정의 소프트웨어를 다국어 지원 및 글로벌 배송과 함께 제공합니다. 고객 우선 접근 방식을 통해 Starsurge는 안정적인 품질, 신속한 서비스 및 맞춤형 네트워크 인프라 솔루션을 보장합니다.
| 구성 요소 유형 | 지원되는 옵션 | 공급업체 / 참고 사항 |
|---|---|---|
| 25GbE 광학 장치 | 25GBASE-SR (MMF), 25GBASE-LR (SMF), 25G AOC, 최대 5m 수동 DAC | NVIDIA, Cisco, Finisar, 일반 MSA |
| 100GbE 광학 장치 | 100GBASE-SR4, LR4, CWDM4, ER4, 100G AOC, DAC | NVIDIA LinkX, 타사 테스트 완료 |
| 브레이크아웃 케이블 | 100G ~ 4x25G DAC/AOC, 40G ~ 4x10G | 모든 QSFP28 포트와 호환 |
| 네트워크 OS | Cumulus Linux (공장 출하), SONiC, ONYX, DENT | ONIE 부트로더를 통해 교체 가능 |
| 관리 도구 | Ansible, Puppet, NetQ, SNMP, gNMI, Prometheus | 전체 개방형 API 및 텔레메트리 통합 |
- 공기 흐름 방향 (MSN3420-CB2FC의 경우 P2C)이 데이터 센터 복도 레이아웃과 일치하는지 확인하십시오.
- 전원 공급 장치 유형 (AC 또는 DC) – 표준 AC 포함. 전압을 확인하십시오.
- 서버/스파인 연결을 위한 트랜시버 유형 및 케이블 길이.
- 보증 업그레이드 옵션 (차세대 비즈니스 당일 또는 4시간 현장 방문).
- 소프트웨어 기능 라이선스 요구 사항 (Cumulus Linux 전체 L3 기능 포함).
