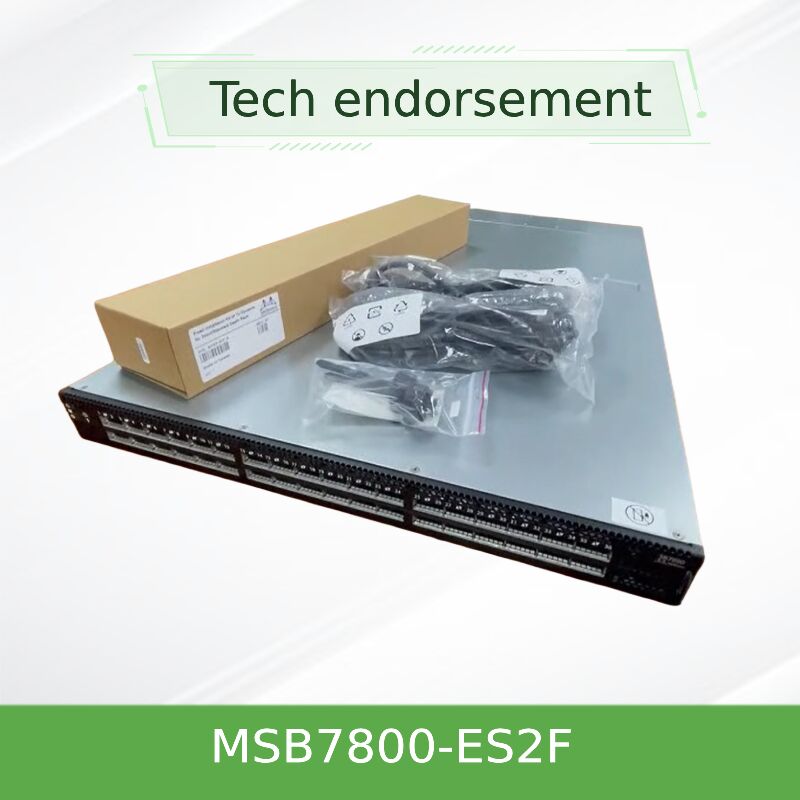

NVIDIA Mellanox MSB7800-ES2F 100G InfiniBand 스위치 36포트 7.2Tb/s P2C 공기 흐름 관리형 스위치
제품 상세 정보:
| 브랜드 이름: | Mellanox |
| 모델 번호: | MSB7800-ES2F |
| 문서: | MSB7800-ES2F.pdf |
결제 및 배송 조건:
| 최소 주문 수량: | 1개 |
|---|---|
| 가격: | Negotiate |
| 포장 세부 사항: | 외부 상자 |
| 배달 시간: | 목록을 기반으로 |
| 지불 조건: | 티/티 |
| 공급 능력: | 프로젝트/배치 별 공급 |
|
상세 정보 |
|||
| 애플리케이션: | 섬기는 사람 | 상태: | 신규 및 원본 |
|---|---|---|---|
| 스위칭 용량: | 2.6 트비피스 | 업 링크 연결: | 200 그비피스 |
| 이름: | MSB7800-ES2F 36 공항 멜라녹스 이더넷은 전환합니다 | 예어: | 멜라녹스 이더넷은 전환합니다 |
| 강조하다: | 100G InfiniBand 관리형 스위치,Mellanox 36포트 네트워크 스위치,P2C 공기 흐름 기능이 있는 7.2Tb/s InfiniBand 스위치 |
||
제품 설명
고성능 고정 구성 100Gb/s InfiniBand 스마트 스위치 100Gb/s의 36개의 포트를 제공하며 7.2Tb/s의 비 차단 처리량, SHARPTM 네트워크 내 컴퓨팅 가속그리고 초저연속성 HPC에서 톱 오브 랙 리프 커넥티비티에 이상적입니다인공지능, 기업 데이터 센터.
NVIDIA Mellanox MSB7800‐ES2F는 현대 HPC, AI 및 클라우드 데이터 센터의 까다로운 요구 사항을 충족하도록 설계된 고성능 100Gb/s InfiniBand 스마트 스위치입니다.NVIDIA SB7800 시리즈의 일부, 이 스위치는 포트당 100Gb/s로 작동하는 36개의 QSFP28 포트를 제공하며, 전체 비 차단 처리량은 7.2Tb/s이며 포트 지연시간은 극히 낮습니다. 검증된 InfiniBand 아키텍처를 기반으로,MSB7800-ES2F는 작은 클러스터에서 매우 큰 클러스터에 대한 이상적인 톱 오브 랙 잎 연결 솔루션을 제공합니다..
스위치는 MLNX-OS®를 실행하는 내장 듀얼 코어 x86 CPU와 함께 완전히 관리 된 아키텍처를 갖추고 있으며 펌웨어, 전원 공급 장치, 팬 및 포트의 포괄적 인 차시 관리를 가능하게합니다.NVIDIA SHARPTM 네트워크 컴퓨팅 기술을 지원합니다, MSB7800-ES2F는 CPU에서 네트워크 조직에 집단 작업을 할인하여 MPI와 딥 러닝 워크로드를 극적으로 가속화합니다.MSB7800-ES2F 변종은 P2C (포트에서 전력) 공기 흐름을 갖추고 있습니다., 포트 쪽에서 차가운 공기가 공급되는 데이터 센터 냉각 아키텍처에 적합합니다.
- 포트당 100Gb/s 인피니밴드36 QSFP28 포트, 완전 양방향 대역폭을 제공하며, 차단되지 않는 아키텍처
- 7.2 Tb/s 전체 처리량1U 형식 인 컴팩트한 고밀도 스위치 용량.
- 네트워크 내 컴퓨팅 가속NVIDIA SHARPTM 기술은 CPU에서 스위치 조직에 집단 작업을 할부하여 MPI 운영 시간을 줄이고 계산에 귀중한 CPU 자원을 확보합니다.
- MLNX-OS로 완전히 관리4GB RAM와 16GB SSD를 탑재한 듀얼 코어 x86 CPU (인텔 셀레론 1047UE) 는 CLI, WebUI, SNMP 및 JSON 인터페이스를 통해 포괄적인 관리를 제공합니다.

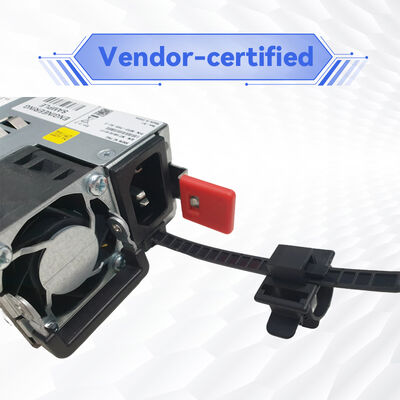

- 불필요한 부품 및 열 교환 가능한 부품80 플러스 골드 인증을 받은 1+1 리던스 전원 공급 장치와 최대 가용성을 위해 핫스?? 셰이블 팬 모듈
- 에너지 효율성 설계ATIS 가중량 된 전력 소비는 완전히 가득 찬 시스템에서 122W까지 낮습니다. 동적 전력 확장은 포트가 완전히 사용되지 않을 때 소비를 줄입니다.
- 유연한 냉각 옵션P2C (포트에서 파워) 공기 흐름 구성 (MSB7800-ES2F) 전면에서 후방 냉각.
- UFM 준비● 고급 텔레미터, 예측 분석 및 자동화 된 직물 오케스트레이션을 위해 NVIDIA 유니피드 팩브릭 매니저 (UFM) 와 통합 할 수 있습니다.
고성능 컴퓨팅과 인공지능 작업 부하는 최고 애플리케이션 성능을 달성하기 위해 지능형 상호 연결 솔루션을 요구합니다.NVIDIA SHARPTM (Scalable Hierarchical Aggregation and Reduction Protocol) 기술은 스위치 실리콘에 직접 내장되어 있습니다., 네트워크 내 컴퓨팅을 가능하게하여 CPU에서 스위치 네트워크로 집단 작업을 할부합니다. 이 혁신적인 접근법은 최종 포인트 사이에서 데이터를 여러 번 전송할 필요성을 제거합니다.MPI 운영 시간을 극적으로 줄이고 네트워크를 통과하는 데이터 양을 줄입니다..
모든 감소, 장벽 및 방송과 같은 집단 통신을 가속화함으로써 SHARPTM 기술은 딥 러닝 프레임워크 (NCCL,텐서 플로우, PyTorch) 및 전통적인 HPC 응용 프로그램. 추가 혜택은 통신 처리에 소비하기보다는 계산에 귀중한 CPU 자원을 자유롭게하는 것을 포함합니다.더 높은 전체 애플리케이션 처리량을 가져옵니다..
- 톱 오브 랙 (ToR) 잎 연결작은 클러스터에서 매우 큰 클러스터에 컴퓨팅 노드를 연결하는 데 이상적입니다. 고밀도 100Gb/s 액세스 레이어 스위칭을 제공합니다.
- 인공지능 및 기계 학습 클러스터GPU 기반 시스템에서 NCCL 집단 운영을 위해 높은 대역폭, 낮은 지연 시간을 필요로 하는 SHARPTM 가속도와 상호 연결.
- 고성능 컴퓨팅 (HPC)MPI 기반 시뮬레이션과 모델링 워크 로드를 실행하는 연구실, 대학 및 기업 HPC 환경
- 기업 데이터 센터신뢰성 있고 고성능 인피니밴드 연결이 필요한 저장 및 컴퓨팅 패브릭.
- 클라우드 및 하이퍼스케일 인프라Fat Tree, DragonFly+ 및 다른 고급 토폴로지를 지원하는 확장 가능한 직물 배포.
MSB7800-ES2F는 NVIDIA ConnectX‐5, ConnectX‐6, ConnectX‐7 InfiniBand 어댑터와 블루필드 DPU 가족들과 원활하게 작동합니다.이전 인피니밴드 속도 (EDR) 와 후향 호환성, FDR, QDR), 투자 보호 및 원활한 마이그레이션 경로를 보장합니다. 다른 NVIDIA SB7800 및 퀀텀 시리즈 스위치와 완전히 상호 운용 가능합니다.그리고 MLNX-OS를 통해 관리되거나 중앙 집중식 직물 관리를 위해 NVIDIA UFM와 통합될 수 있습니다.. 운영 체제 지원은 모든 주요 리눅스 배포판 (RHEL, 우분투, 로키 리눅스, SuSE) 및 InfiniBand 스택을 가진 윈도우 서버를 포함합니다.
| 매개 변수 | 세부 사항 |
|---|---|
| 모델 번호 | MSB7800-ES2F |
| 포트 및 속도 | 36 QSFP28 포트, 포트당 100Gb/s |
| 전체 처리량 | 7.2 Tb/s 비 차단 |
| 잠정 전환 | 극저 (유례적으로 130nm 이하) |
| 관리 | 완전 관리, 탑재된 인텔 셀레론 1047UE 듀얼 코어 CPU, 4GB DDR3 RAM, 16GB SSD; MLNX‐OS, CLI, WebUI, SNMP, JSON |
| 전원 공급 | 1+1 리던던트 핫스워플, 100‐127VAC / 200‐240VAC, 80 플러스 골드, ENERGY STAR 인증 |
| 냉각 | 핫스변이 가능한 팬; P2C (포트에서 전력) 공기 흐름 MSB7800-ES2F |
| 관리 항구 | 1x RJ45, 1x RS232 (콘솔), 1x USB |
| 차원 (HxWxD) | 1.7 x 16.85 x 27.0 인치 (43.6 x 433.2 x 590.6 mm), 1U |
| 무게 | 11.978kg (26.4파운드) |
| 작동 온도 | 0°C ~ 45°C |
| 인증서 | CE, FCC, VCCI, ICES, RCM, RoHS, CS, cTUVus, CU |
| 보증 | 1년 제한된 하드웨어 보증 (확장 가능한 옵션) |
| 주문할 수 있는 부품 번호 (OPN) | 설명 | 공기 흐름 | 종류 |
|---|---|---|---|
| MSB7800-ES2F | 100Gb/s 인피니밴드 1U 스위치, 36 QSFP28 포트, 듀얼 AC PSU, x86 듀얼 코어, 표준 깊이, P2C 공기 흐름, 레일 키트 | P2C (포트에서 파워) | 관리 스위치 |
| MSB7800-ES2R | C2P 공기 흐름과 같은 것 (전력-포트) | C2P (Power to Port) | 관리 스위치 |
| MSB7880-ES2F | 100Gb/s 인피니밴드 1U 라우터, 36 QSFP28 포트, 듀얼 AC PSU, P2C 공기 흐름 | P2C | 라우터 |
| MSB7880-ES2R | 100Gb/s 인피니밴드 1U 라우터, 36 QSFP28 포트, 듀얼 AC PSU, C2P 공기 흐름 | C2P | 라우터 |
전면-후방 냉각을 가진 데이터 센터에서 톱-오프-래크 잎 연결을 위해, MSB7800-ES2F (P2C 공기 흐름) 은 이상적인 선택입니다. 후방-전면 냉각 디자인을 위해, MSB7800-ES2R을 선택하십시오.라우터 변종 (MSB7880) 은 멀티 서브네트 섬유에 게이트웨이 기능을 추가합니다..
- 우수한 ROI1U의 높은 포트 밀도는 스위치 수와 케이블 복잡성을 줄여 자본 지출을 줄입니다.
- 에너지 효율성- ATIS 가중 측정으로 업계 최고의 전력 효율성 (122W 전형적); 동적 전력 확장으로 운영 비용이 감소합니다.
- SHARPTM 가속호스트 CPU 사이클을 소비하지 않고 최대 10배 빠른 집단 통신, 최대 컴퓨팅 활용.
- 단순화된 관리MLNX-OS는 CLI, WebUI 및 API와 함께 포괄적인 Out-of-the-Box 관리를 제공합니다.
- IT 복잡성 감소단일 스위치 모델은 소규모 클러스터에서 매우 큰 배포까지 일관성있는 관리로 확장됩니다.
- 입증 된 생태계NVIDIA의 누적 소프트웨어 스택과 글로벌 파트너 지원에 의해 지원됩니다.
- 투자 보호이전 InfiniBand 세대와 후향 호환성, 기존 인프라 투자를 보호합니다.
스타서지 그룹은 NVIDIA Mellanox 스위치에 대한 엔드-투-엔드 라이프사이클 서비스를 제공하며, 판매 전 아키텍처 컨설팅, 개념 증명 테스트 및 글로벌 물류를 포함한다.우리의 경험이 풍부한 기술 팀은 원격 문제 해결을 제공합니다, 펌웨어 업그레이드 및 RMA 조정 대용량 배포를 위해 우리는 직물 설계 및 통합에 대한 전문 서비스를 제공합니다.보증 연장 옵션 및 요청에 따라 24×7 우선 지원EMEA, 아메리카 및 APAC 지역에 대한 다국어 지원은 미션 크리티컬 배포에 대한 신속한 반응을 보장합니다.
- 주변 작업 온도가 0°C에서 45°C 사이로 유지되도록 하고, 랙에 적절한 환기를 유지하도록 한다.
- NVIDIA 호환성 가이드에 나열된 자격을 갖춘 QSFP28 광학 또는 DAC 케이블만 사용하십시오.
- 공기 흐름 방향: MSB7800-ES2F는 P2C (port-to-power) 를 사용합니다.
- 전원 공급은 적절한 AC 전압 (100-240VAC) 에 연결되어야 하며, 그어링이 필요합니다.
- 앞면과 뒷면 에어플로크에 충분한 공백을 허용한다 (최소 6인치 권장)
- 약 12kg의 무게
- 펌웨어 업데이트: 항상 MLNX-OS를 통해 업그레이드하기 전에 백업 구성.
홍콩 스타서지 그룹 컴퍼니 (Hong Kong Starsurge Group Co., Limited) 는 기술 중심의 네트워크 하드웨어, IT 서비스 및 시스템 통합 솔루션 공급 업체입니다. 2008년에 설립되었으며,회사는 네트워크 스위치를 포함한 제품으로 전 세계 고객에게 서비스를 제공합니다., NIC, 무선 액세스 포인트, 컨트롤러, 케이블 및 인프라 장비. 경험 많은 판매 및 기술 팀에 의해 지원, 스타서지는 정부, 의료,제조업, 교육, 금융, 기업
고객 우선적인 접근 방식을 통해 Starsurge는 신뢰할 수 있는 품질, 반응형 서비스, 맞춤형 솔루션에 초점을 맞추고 있습니다.맞춤형 소프트웨어 개발, 그리고 다국어 지원은 고객들이 효율적이고 확장 가능하며 신뢰할 수 있는 네트워크 인프라를 구축할 수 있도록 도와줍니다.
| 구성 요소 | 지원되는 모델/형 |
|---|---|
| 어댑터 | NVIDIA ConnectX‐5, ConnectX‐6, ConnectX‐7, 블루필드‐2 / 블루필드‐3 인피니밴드 |
| 케이블 및 광학 | QSFP28 DAC (3m까지 수동, 5m까지 활성), AOC, 광 수신기 (SR4, LR4, ER4) |
| 운영체제 | 리눅스 (RHEL 7/8/9, 우분투 18.04/20.04/22.04, 로키 리눅스, SuSE), 윈도우 서버 2016/2019/2022와 인피니밴드 스택 |
| 관리 플랫폼 | MLNX-OS, NVIDIA UFM, OpenSM, SNMP 수출자를 통해 프로메테우스/그라파나 |
| 토폴로지 지원 | 패트 트리, 드래곤 플라이+, 2D/3D 토루스, 슬림 플라이, 클로즈 |
- 공기 흐름 방향을 확인: MSB7800-ES2F는 P2C (포트에서 전력) 을 사용합니다. ∙ 래크 냉각 호환성을 확인합니다.
- 케이블 유형: QSFP28 DAC 또는 광 송수신기 원격 요구 사항에 따라 확인합니다.
- C13/C14 커넥터로 듀얼 레던던트 AC 전력 입력을 확인합니다.
- 래크 깊이 27인치 (표준 깊이) 를 지원합니다.
- 관리 계획: MLNX-OS는 탑재 관리를 제공합니다. 더 큰 직물에는 UFM가 선택됩니다.
- 응용 프로그램 스택 (NCCL, OpenMPI와 SHARP 플러그인) 에서 SHARPTM 지원을 검증합니다.
