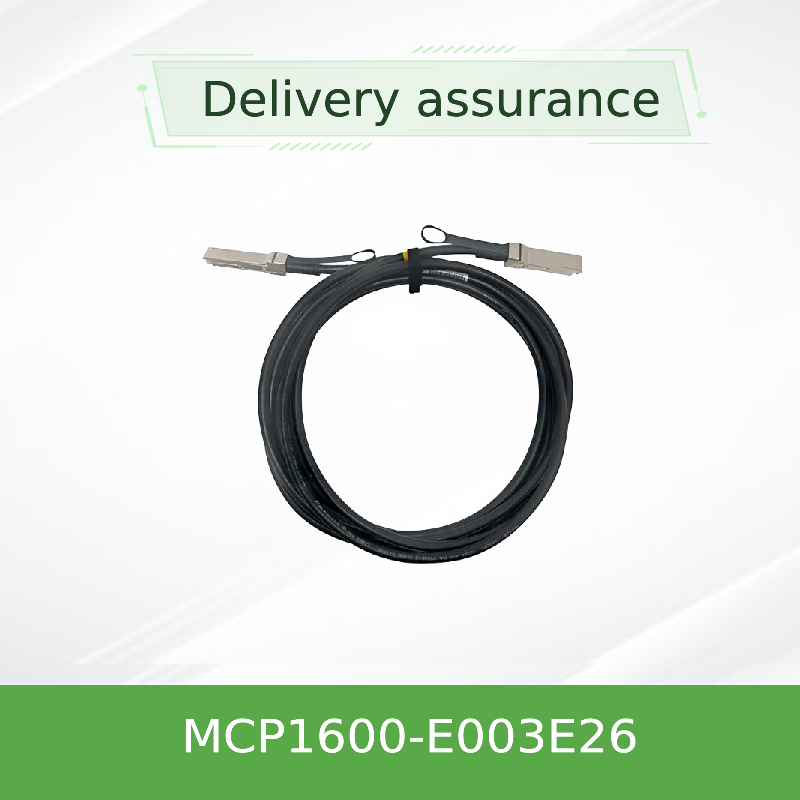

멜라노크스 MCP1600-E003E26 100Gb/s QSFP28 패시브 DAC 케이블 3m, 26AWG, EDR 인피니밴드
제품 상세 정보:
| 브랜드 이름: | Mellanox |
| 모델 번호: | MCP1600-E003E26 |
| 문서: | PB_MCP1600-E0xxEyy_100Gbps_...AC.pdf |
결제 및 배송 조건:
| 최소 주문 수량: | 1개 |
|---|---|
| 가격: | Negotiate |
| 포장 세부 사항: | 외부 상자 |
| 배달 시간: | 목록을 기반으로 |
| 지불 조건: | 티/티 |
| 공급 능력: | 프로젝트/배치 별 공급 |
|
상세 정보 |
|||
| 유효성: | 재고 | 보증: | 1년 |
|---|---|---|---|
| 상태: | 신규 및 기존 | 기술: | 인피니본 |
| 유형: | Mellanox AOC 케이블 | 케이블 길이: | 3 미터 |
| 이름: | Mellanox DAC 케이블 MCP1600-E003E26 IB EDR 100Gb/s 4x 25G-NRZ QSFP28 LSZH 3m 26AWG Infiniband 네트워크 케이블 | 예어: | Mellanox DAC 케이블 |
| 강조하다: | 멜라녹스 QSFP28 DAC 케이블 3m,100Gb/s 인피니밴드 패시브 케이블,26AWG EDR 네트워크 케이블 |
||
제품 설명
Mellanox MCP1600-E003E26 100Gb/s QSFP28 패시브 DAC 케이블
3m 패시브 구리 케이블 • 26 AWG • EDR InfiniBand • 100Gbps
100Gb/s EDR InfiniBand 및 이더넷 애플리케이션을 위한 안정적이고 비용 효율적인 단거리 상호 연결. 핫 플러그 가능 QSFP28 폼 팩터, 저전력 (<0.1W), 데이터 센터 및 고성능 컴퓨팅 환경을 위한 강력한 신호 무결성.
제품 개요
Mellanox MCP1600-E003E26은 고밀도, 저지연 상호 연결을 위해 설계된 100Gb/s QSFP28 패시브 직접 연결 구리(DAC) 케이블입니다. 이 케이블은 레인당 25Gb/s로 작동하는 4개의 고속 구리 쌍을 특징으로 하며, 총 100Gb/s 대역폭을 제공합니다. 이 3미터 케이블은 26 AWG 게이지를 사용하며 업계 표준 QSFP28 커넥터로 종단됩니다. SFF-8665 및 SFF-8636과 완벽하게 호환되어 Mellanox 스위치, 어댑터 및 기타 QSFP28 지원 시스템과의 원활한 상호 운용성을 보장합니다. LSZH(저연기 무할로겐) 재킷과 RoHS 준수는 엔터프라이즈 및 그린 데이터 센터 배포에 적합합니다.
주요 기능
- 100Gb/s 총 데이터 속도 (4 × 25Gb/s)
- QSFP28 폼 팩터, SFF-8665 호환
- 패시브 구리 - 신호 컨디셔닝을 위한 전력 소비 제로
- 3.3V 단일 공급 전압 (Vcc 3.135-3.465V)
- 작동 케이스 온도 0°C ~ 70°C
- 비트 오류율 (BER) Mellanox 시스템에서 < 1E-15
- 핫 플러그 가능, SFF-8636을 통한 I²C 관리
- LSZH 재킷, RoHS 준수, 무연 및 무할로겐 PCB
- 출고 시 신뢰성을 위한 엄격한 생산 테스트
- 1년 제한 하드웨어 보증
기술 및 신호 무결성
Mellanox 패시브 구리 케이블은 신호 반사 및 누화를 최소화하기 위해 최적화된 임피던스 제어(일반적으로 100Ω)를 갖춘 정밀 트윈 액스 구리 구조를 활용합니다. 각 레인은 독립적으로 차폐되며, 전체 케이블은 화재 발생 시 연기 및 유독 가스 배출을 줄이기 위해 LSZH 재질로 재킷 처리됩니다. MCP1600 시리즈는 전파 지연(일반적으로 4.5 ns/m)에 대해 특성화되며 0-70°C 작동 범위에서 우수한 반환 손실 및 삽입 손실 성능을 유지합니다. 통합 EEPROM은 케이블 속성 및 제품 정보를 저장하여 호스트 시스템이 최적의 링크 성능을 위해 매개변수를 자동으로 구성할 수 있도록 합니다.
일반적인 배포
- 고성능 컴퓨팅 (HPC): InfiniBand EDR 스위치를 컴퓨팅 노드, 스토리지 시스템 및 GPU 클러스터에 연결합니다.
- 데이터 센터 리프-스파인: 100G 이더넷 패브릭에서 Top-of-Rack(ToR)에서 스파인 스위치 상호 연결까지의 단거리.
- 엔터프라이즈 코어 네트워킹: 엔터프라이즈 데이터 센터 내 또는 인접 랙 간의 안정적인 백본 링크.
- 테스트 및 개발 실험실: 프로토타이핑 및 성능 검증을 위한 비용 효율적이고 저전력 링크.
호환성
MCP1600-E003E26은 SFF-8665 및 SFF-8636 표준을 준수하는 모든 QSFP28/100G 포트와 호환됩니다. Mellanox Spectrum™ 및 Quantum™ 스위치, ConnectX® 어댑터 및 BlueField® DPU와 검증되었습니다. 또한 QSFP28 케이지가 장착된 타사 스위치 및 서버에서도 작동하지만, 호스트가 패시브 구리 DAC를 지원해야 합니다. 최적의 BER 성능을 위해 Mellanox는 이 케이블을 Mellanox 엔드투엔드 시스템 내에서 사용할 것을 권장합니다.
사양
| 매개변수 | 최소 | 일반 | 최대 | 단위 |
|---|---|---|---|---|
| 공급 전압 (Vcc) | 3.135 | 3.3 | 3.465 | V |
| 데이터 입력 전압 | -0.3 | -- | 3.6 | V |
| 제어 입력 전압 | -0.3 | -- | 3.6 | V |
| 전력 소비 | -- | -- | 0.1 | W |
| 작동 케이스 온도 | 0 | -- | 70 | °C |
| 보관 온도 | -40 | -- | 85 | °C |
| 작동 상대 습도 | 5 | -- | 85 | % |
| 특성 임피던스 | 90 | 100 | 110 | Ω |
| 전파 지연 (참고용) | -- | 4.5 | -- | ns/m |
케이블 게이지: 26 AWG
케이블 길이: 3 m (±50 mm)
외경: 9.4 ± 0.4 mm
최소 굽힘 반경 (단일): 47 mm
최소 굽힘 반경 (반복/조립): 94 mm
참고: 모든 사양은 Mellanox 데이터시트 MCP1600-E0xxEyy를 기반으로 합니다. 주문 전에 확인하십시오.
선택 가이드 (MCP1600 시리즈)
| 부품 번호 | 길이 | AWG | 재킷 | 설명 |
|---|---|---|---|---|
| MCP1600-E00AE30 | 0.5m | 30 | LSZH | 검정, EDR, 100Gb/s QSFP28 |
| MCP1600-E001E30 | 1.0m | 30 | LSZH | 검정, EDR, 100Gb/s QSFP28 |
| MCP1600-E01AE30 | 1.5m | 30 | LSZH | 검정, EDR, 100Gb/s QSFP28 |
| MCP1600-E002E30 | 2.0m | 30 | LSZH | 검정, EDR, 100Gb/s QSFP28 |
| MCP1600-E02AE26 | 2.5m | 26 | LSZH | 검정, EDR, 100Gb/s QSFP28 |
| MCP1600-E003E26 | 3.0m | 26 | LSZH | 검정, EDR, 100Gb/s QSFP28 (이 모델) |
| MCP1600-E004E26 | 4.0m | 26 | LSZH | 검정, EDR, 100Gb/s QSFP28 |
| MCP1600-E005E26 | 5.0m | 26 | LSZH | 검정, EDR, 100Gb/s QSFP28 |
* 모든 케이블은 RoHS 준수, LF/HF PCB 및 LSZH 재킷 포함.
장점
- 비용 효율성: 패시브 디자인으로 광 트랜시버를 제거하여 총 상호 연결 비용을 절감합니다.
- 초저전력: 링크당 < 0.1W로 전력에 민감한 데이터 센터에 이상적입니다.
- 제로 지연 페널티: 직접 구리 경로는 재타이밍 또는 신호 변환 지연을 방지합니다.
- 안정적인 신호 무결성: 차폐된 쌍과 정밀한 임피던스 제어로 BER < 1E-15을 보장합니다.쉬운 배포:
- 핫 플러그 가능, 사전 테스트 완료, 호스트 시스템에서 자동 인식.환경적 책임:
- LSZH, RoHS 및 무할로겐 재료는 그린 IT 이니셔티브를 지원합니다.서비스 및 지원
홍콩 스타서지 그룹은 Mellanox DAC 케이블에 대한 포괄적인 사전 판매 및 사후 판매 지원을 제공합니다. 서비스에는 다음이 포함됩니다:
기술 상담:
- 호환성 확인, 케이블 길이/직경 크기 조정 및 배포 조언.글로벌 물류:
- 안전한 포장으로 60개국 이상에 대한 빠르고 추적 가능한 배송.보증:
- 호환성 매트릭스RMA 지원:
- 불량 장치에 대한 간소화된 반품 절차.자주 묻는 질문 (FAQ)
Q: MCP1600-E003E26의 최대 데이터 속도는 얼마입니까?
A: 100Gb/s (4개 레인 × 25Gb/s) - EDR InfiniBand 및 100G 이더넷에 적합합니다.
Q: 이 케이블은 Mellanox가 아닌 스위치와 호환됩니까?
A: 예, SFF-8665 및 SFF-8636을 준수하는 모든 QSFP28 포트에서 이 패시브 DAC를 사용할 수 있습니다. 그러나 보장된 BER 성능을 위해 Mellanox는 Mellanox 엔드투엔드 시스템을 권장합니다.
Q: 작동 온도 범위는 어떻게 됩니까?
A: 0°C ~ 70°C 케이스 온도; 보관 온도는 -40°C ~ 85°C입니다.
Q: 이 케이블에 외부 전원이 필요합니까?
A: 아니요, 패시브이며 EEPROM용 Vcc만 소비합니다 (< 0.1W).
Q: 최소 굽힘 반경은 얼마입니까?A: 단일 굽힘: 47mm; 반복/조립 굽힘: 94mm (외경의 10배).
주의 사항
케이블을 지정된 최소 굽힘 반경 이상으로 구부리지 마십시오. 특히 커넥터 근처(조립 굽힘)에서 주의하십시오.
설치 중 케이블을 잡아당기거나 스트레스를 주지 마십시오. 적절한 케이블 관리를 사용하십시오.
- 호스트 포트가 QSFP28 호환이고 패시브 구리 DAC를 지원하는지 확인하십시오.
- -40°C ~ 85°C 범위의 건조하고 온도 조절된 환경에 보관하십시오.
- 삽입 전에 커넥터에 먼지나 손상이 있는지 검사하십시오. 필요한 경우 승인된 청소 도구를 사용하십시오.
- 홍콩 스타서지 그룹 소개
- 홍콩 스타서지 그룹 유한 회사는 네트워크 하드웨어, IT 서비스 및 시스템 통합 솔루션을 제공하는 기술 중심 기업입니다. 2008년에 설립된 이 회사는 네트워크 스위치, NIC, 무선 액세스 포인트, 컨트롤러, 케이블 및 관련 네트워킹 장비를 포함한 제품으로 전 세계 고객에게 서비스를 제공합니다. 숙련된 영업 및 기술 팀의 지원을 받아 스타서지는 정부, 의료, 제조, 교육, 금융 및 엔터프라이즈와 같은 산업을 지원합니다. 또한 IoT 솔루션, 네트워크 관리 시스템, 맞춤형 소프트웨어 개발, 다국어 지원 및 글로벌 배송을 제공합니다. 고객 우선 접근 방식을 통해 스타서지는 효율적이고 확장 가능하며 안정적인 네트워크 인프라를 구축하는 데 도움이 되는 안정적인 품질, 신속한 서비스 및 맞춤형 솔루션에 중점을 둡니다.
주요 사실
제품:
Mellanox MCP1600-E003E26
- 유형: 패시브 DAC, QSFP28
- 데이터 속도: 100 Gb/s (4×25G)
- 길이: 3 m (26 AWG)
- 호환성: SFF-8665, SFF-8636
- 재킷: LSZH, RoHS
- 보증: 1년 제한
- 호환성 매트릭스Mellanox Quantum™ / Spectrum™ 스위치
Mellanox ConnectX®-5 / -6 어댑터
- BlueField® DPU 플랫폼
- 타사 QSFP28 포트 (SFF-8665)
- InfiniBand EDR / 100G 이더넷
- 구매자 체크리스트
- ✓ 필요한 길이 확인 (3m, 26AWG)
✓ 호스트 포트가 패시브 구리 DAC 지원 확인
- ✓ 작동 온도 범위 확인 (0-70°C)
- ✓ LSZH 재킷이 환경에 적합한지 확인
- ✓ RMA 정책 및 재고 가용성 요청
- 관련 제품
- MCP1600-E005E26 (5m, 26AWG)
MCP1600-E002E30 (2m, 30AWG)
