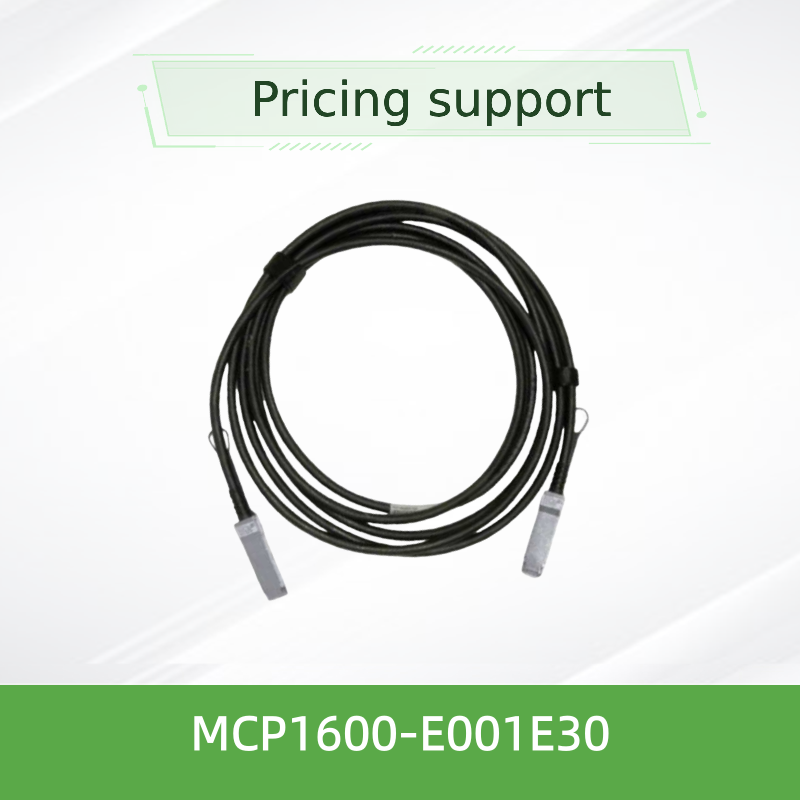

멜라노크스 MCP1600-E001E30 100Gb/s QSFP28 패시브 DAC 케이블 1m, 30AWG, EDR 인피니밴드
제품 상세 정보:
| 브랜드 이름: | Mellanox |
| 모델 번호: | MCP1600-E001E30 |
| 문서: | PB_MCP1600-E0xxEyy_100Gbps_...AC.pdf |
결제 및 배송 조건:
| 최소 주문 수량: | 1개 |
|---|---|
| 가격: | Negotiate |
| 포장 세부 사항: | 외부 상자 |
| 배달 시간: | 목록을 기반으로 |
| 지불 조건: | 티/티 |
| 공급 능력: | 프로젝트/배치 별 공급 |
|
상세 정보 |
|||
| 유효성: | 재고 | 보증: | 1년 |
|---|---|---|---|
| 상태: | 신규 및 기존 | 기술: | 인피니본 |
| 유형: | Mellanox AOC 케이블 | 케이블 길이: | 3 미터 |
| 이름: | Mellanox DAC 케이블 MCP1600-E003E26 IB EDR 100Gb/s 4x 25G-NRZ QSFP28 LSZH 3m 26AWG Infiniband 네트워크 케이블 | 예어: | Mellanox DAC 케이블 |
| 강조하다: | 멜라녹스 QSFP28 DAC 케이블 100Gb/s,1m 수동 DAC 케이블 EDR InfiniBand,30AWG NVIDIA 케이블 with warranty |
||
제품 설명
제품 개요
Mellanox MCP1600-E001E30은 고밀도, 저지연 상호 연결을 위해 설계된 100Gb/s QSFP28 패시브 직접 연결 구리(DAC) 케이블입니다. 이 케이블은 레인당 25Gb/s로 작동하는 4개의 고속 구리 쌍을 특징으로 하며, 총 100Gb/s 대역폭을 제공합니다. 이 1미터 케이블은 30 AWG 게이지를 사용하며 산업 표준 QSFP28 커넥터로 종단됩니다.
SFF-8665 및 SFF-8636 표준을 완벽하게 준수하여 Mellanox 스위치, 어댑터 및 기타 QSFP28 지원 시스템과의 원활한 상호 운용성을 보장합니다. LSZH(저연기 무할로겐) 재킷과 RoHS 준수는 엔터프라이즈 및 친환경 데이터 센터 배포에 적합합니다.
주요 기능
- 100Gb/s 총 데이터 속도(4 x 25Gb/s)
- QSFP28 폼 팩터, SFF-8665 준수
- 패시브 구리 – 신호 컨디셔닝을 위한 전력 소비 없음
- 3.3V 단일 공급 전압(Vcc 3.135–3.465V)
- 작동 케이스 온도 0°C ~ 70°C
- 비트 오류율(BER)Mellanox 시스템에서 < 1E-15
- 핫 플러그 가능, SFF-8636을 통한 I²C 관리
- LSZH 재킷, RoHS 준수, 무연 및 무할로겐 PCB
- 즉시 사용 가능한 안정성을 위한 엄격한 생산 테스트
- 1년 제한 하드웨어 보증
기술 및 신호 무결성
Mellanox 패시브 구리 케이블은 최적화된 임피던스 제어(공칭 100Ω)를 갖춘 정밀 트윈 액스 구리 구조를 활용하여 신호 반사 및 누화를 최소화합니다. 각 레인은 독립적으로 차폐되며, 전체 케이블은 화재 발생 시 연기 및 유독 가스 배출을 줄이기 위해 LSZH 재질로 재킷 처리됩니다.
MCP1600 시리즈는 전파 지연(일반적으로 4.5 ns/m)에 대해 특성화되며 0–70°C 작동 범위에서 우수한 반환 손실 및 삽입 손실 성능을 유지합니다. 통합 EEPROM은 케이블 속성 및 제품 정보를 저장하여 호스트 시스템이 최적의 링크 성능을 위해 매개변수를 자동으로 구성할 수 있도록 합니다.
일반적인 배포
- 고성능 컴퓨팅(HPC): InfiniBand EDR 스위치를 컴퓨팅 노드, 스토리지 시스템 및 GPU 클러스터에 연결
- 데이터 센터 리프-스파인: 100G 이더넷 패브릭에서 랙 상단(ToR)에서 스파인 스위치 상호 연결까지의 단거리
- 엔터프라이즈 코어 네트워킹: 엔터프라이즈 데이터 센터 내 또는 인접 랙 간의 안정적인 백본 링크
- 테스트 및 개발 실험실: 프로토타이핑 및 성능 검증을 위한 비용 효율적이고 저전력 링크
호환성
MCP1600-E001E30은 SFF-8665 및 SFF-8636 표준을 준수하는 모든 QSFP28/100G 포트와 호환됩니다. Mellanox Spectrum™ 및 Quantum™ 스위치, ConnectX® 어댑터 및 BlueField® DPU와 함께 검증되었습니다. 또한 호스트가 패시브 구리 DAC를 지원하는 경우 QSFP28 케이지가 장착된 타사 스위치 및 서버에서도 작동합니다.
사양
| 매개변수 | 최소 | 일반 | 최대 | 단위 |
|---|---|---|---|---|
| 공급 전압(Vcc) | 3.135 | 3.3 | 3.465 | V |
| 데이터 입력 전압 | -0.3 | — | 3.6 | V |
| 제어 입력 전압 | -0.3 | — | 3.6 | V |
| 전력 소비 | — | — | 0.1 | W |
| 작동 케이스 온도 | 0 | — | 70 | °C |
| 보관 온도 | -40 | — | 85 | °C |
| 작동 상대 습도 | 5 | — | 85 | % |
| 특성 임피던스 | 90 | 100 | 110 | Ω |
| 전파 지연(정보용) | — | 4.5 | — | ns/m |
케이블 게이지: 30 AWG
케이블 길이: 1 m (±25 mm)
외경: 7.1 ± 0.35 mm
최소 굽힘 반경(단일): 35.5 mm
최소 굽힘 반경(반복/조립): 71 mm
케이블 길이: 1 m (±25 mm)
외경: 7.1 ± 0.35 mm
최소 굽힘 반경(단일): 35.5 mm
최소 굽힘 반경(반복/조립): 71 mm
참고: 모든 사양은 Mellanox 데이터시트 MCP1600-E0xxEyy를 기반으로 합니다. 주문 전에 확인하십시오.
선택 가이드(MCP1600 시리즈)
| 부품 번호 | 길이 | AWG | 재킷 | 설명 |
|---|---|---|---|---|
| MCP1600-E00AE30 | 0.5m | 30 | LSZH | 검정, EDR, 100Gb/s QSFP28 |
| MCP1600-E001E30 | 1.0m | 30 | LSZH | 검정, EDR, 100Gb/s QSFP28 (이 모델) |
| MCP1600-E01AE30 | 1.5m | 30 | LSZH | 검정, EDR, 100Gb/s QSFP28 |
| MCP1600-E002E30 | 2.0m | 30 | LSZH | 검정, EDR, 100Gb/s QSFP28 |
| MCP1600-E02AE26 | 2.5m | 26 | LSZH | 검정, EDR, 100Gb/s QSFP28 |
| MCP1600-E003E26 | 3.0m | 26 | LSZH | 검정, EDR, 100Gb/s QSFP28 |
| MCP1600-E004E26 | 4.0m | 26 | LSZH | 검정, EDR, 100Gb/s QSFP28 |
| MCP1600-E005E26 | 5.0m | 26 | LSZH | 검정, EDR, 100Gb/s QSFP28 |
* 모든 케이블은 RoHS 준수, LF/HF PCB 및 LSZH 재킷 포함.
장점
- 비용 효율성: 패시브 디자인으로 광 트랜시버 제거, 총 상호 연결 비용 절감
- 초저전력: 링크당 0.1W 미만, 전력에 민감한 데이터 센터에 이상적
- 제로 지연 페널티: 직접 구리 경로로 재타이밍 또는 신호 변환 지연 방지
- 안정적인 신호 무결성: 차폐된 쌍과 정밀한 임피던스 제어로 BER 보장 < 1E-15쉬운 배포:
- 핫 플러그 가능, 사전 테스트 완료, 호스트 시스템에서 자동 인식환경적 책임:
- LSZH, RoHS 및 무할로겐 재료로 친환경 IT 이니셔티브 지원자주 묻는 질문(FAQ)
Q: MCP1600-E001E30의 최대 데이터 속도는 얼마입니까?
A: 100Gb/s (4개 레인 x 25Gb/s) – EDR InfiniBand 및 100G 이더넷에 적합합니다.
Q: 이 케이블은 Mellanox가 아닌 스위치와 호환됩니까?
A: 예, SFF-8665 및 SFF-8636을 준수하는 모든 QSFP28 포트에서 이 패시브 DAC를 사용할 수 있습니다. 그러나 보장된 BER 성능을 위해 Mellanox는 Mellanox 엔드 투 엔드 시스템을 권장합니다.
Q: 작동 온도 범위는 어떻게 됩니까?
A: 케이스 온도 0°C ~ 70°C; 보관 온도 -40°C ~ 85°C.
Q: 이 케이블에 외부 전원이 필요합니까?
A: 아니요, 패시브이며 EEPROM용 Vcc만 소비합니다 (< 0.1W).
Q: 최소 굽힘 반경은 얼마입니까?A: 단일 굽힘: 35.5mm; 반복/조립 굽힘: 71mm (외경의 10배).
주의 사항
케이블을 지정된 최소 굽힘 반경 이상으로 구부리지 마십시오. 특히 커넥터 근처(조립 굽힘).
설치 중 케이블을 잡아당기거나 스트레스를 주지 마십시오. 적절한 케이블 관리를 사용하십시오.
- 호스트 포트가 QSFP28 호환이고 패시브 구리 DAC를 지원하는지 확인하십시오.
- -40°C ~ 85°C 범위의 건조하고 온도 조절된 환경에 보관하십시오.
- 삽입 전에 커넥터에 먼지나 손상이 있는지 검사하십시오. 필요한 경우 승인된 청소 도구를 사용하십시오.
- 홍콩 스타서지 그룹 소개
- 홍콩 스타서지 그룹 유한 회사(Hong Kong Starsurge Group Co., Limited)는 네트워크 하드웨어, IT 서비스 및 시스템 통합 솔루션을 제공하는 기술 중심 기업입니다. 2008년에 설립된 이 회사는 네트워크 스위치, NIC, 무선 액세스 포인트, 컨트롤러, 케이블 및 관련 네트워킹 장비를 포함한 제품으로 전 세계 고객에게 서비스를 제공합니다.
경험이 풍부한 영업 및 기술 팀의 지원을 받는 Starsurge는 정부, 의료, 제조, 교육, 금융 및 엔터프라이즈와 같은 산업을 지원합니다. 또한 IoT 솔루션, 네트워크 관리 시스템, 맞춤형 소프트웨어 개발, 다국어 지원 및 글로벌 배송을 제공합니다.
주요 사실
제품:
Mellanox MCP1600-E001E30
유형: 패시브 DAC, QSFP28
데이터 속도: 100 Gb/s (4x25G)
길이: 1 m (30 AWG)
준수: SFF-8665, SFF-8636
재킷: LSZH, RoHS
보증: 1년 제한
호환성 매트릭스Mellanox Quantum™ / Spectrum™ 스위치
데이터 속도: 100 Gb/s (4x25G)
길이: 1 m (30 AWG)
준수: SFF-8665, SFF-8636
재킷: LSZH, RoHS
보증: 1년 제한
호환성 매트릭스Mellanox Quantum™ / Spectrum™ 스위치
Mellanox ConnectX®-5 / -6 어댑터
- BlueField® DPU 플랫폼
- 타사 QSFP28 포트 (SFF-8665)
- InfiniBand EDR / 100G 이더넷
- 구매자 체크리스트
- 필요한 길이(1m, 30AWG) 확인
호스트 포트가 패시브 구리 DAC를 지원하는지 확인
- 작동 온도 범위(0–70°C) 확인
- LSZH 재킷이 환경에 적합한지 확인
- RMA 정책 및 재고 가용성 요청
