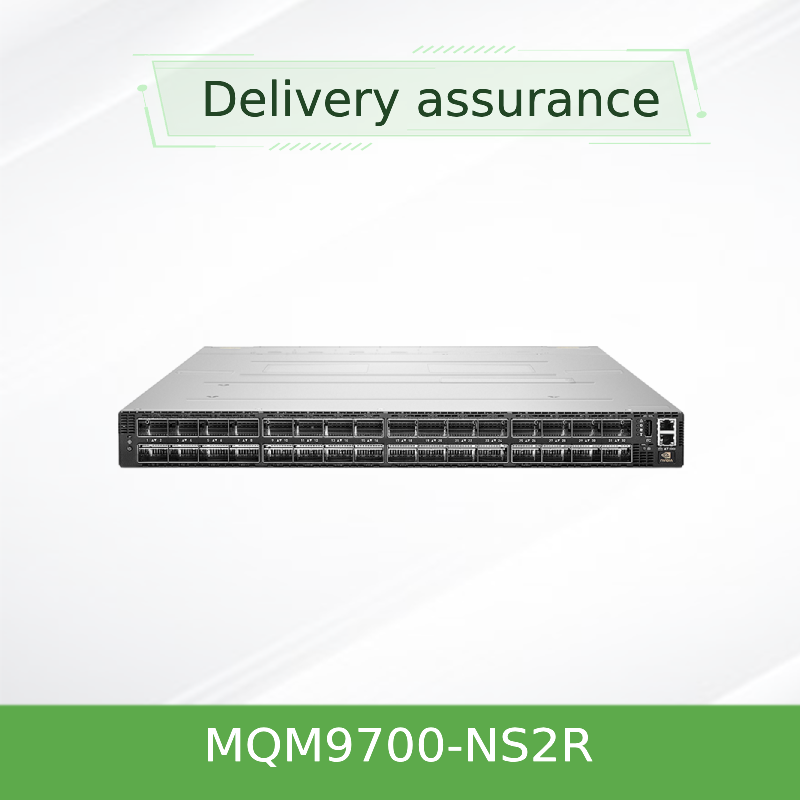

MQM9700-NS2R 400Gb/s InfiniBand 스위치 – 64 x QSFP56, 1U, 후면-전면 냉각용 C2P 공기 흐름
제품 상세 정보:
| 브랜드 이름: | Mellanox |
| 모델 번호: | MQM9700-NS2F (920-9B210-00FN-0M0) |
| 문서: | MQM9700 series.pdf |
결제 및 배송 조건:
| 최소 주문 수량: | 1개 |
|---|---|
| 가격: | Negotiate |
| 포장 세부 사항: | 외부 상자 |
| 배달 시간: | 목록을 기반으로 |
| 지불 조건: | 티/티 |
| 공급 능력: | 프로젝트/배치 별 공급 |
|
상세 정보 |
|||
| 상표: | Mellanox | 예어: | Mellanox 네트워크 스위치 |
|---|---|---|---|
| 이름: | 서버를 위한 인피니밴드 MQM9700-NS2F 멜라녹스 네트워크 스위치 1U NDR 400Gb/S | 포트 구성: | 64X 400G, 32X OSFP |
| 업 링크 연결: | 400Gbps | 모델 번호: | MQM9700-NS2F (920-9B210-00FN-0M0) |
제품 설명
차세대 HPC 및 AI 인프라를 위한 후면-전면 냉각 기능이 있는 64포트 Quantum-2 관리형 스위치
NVIDIA Mellanox MQM9700-NS2R은 컴팩트한 1U 폼 팩터에서 64개의 400Gb/s 전이중 대역폭 포트를 제공합니다. C2P(후면-전면) 공기 흐름을 특징으로 하는 이 모델은 뜨거운 공기가 전면 통로로 배출되는 데이터 센터 환경을 위해 특별히 설계되었습니다. 51.2Tb/s의 총 처리량, 초저지연 시간 및 SHARP 인네트워크 컴퓨팅을 통해 가장 까다로운 고성능 컴퓨팅 및 AI 워크로드를 위해 제작되었습니다.
MQM9700-NS2R은 차세대 NDR(Next Data Rate) ASIC을 기반으로 구축된 NVIDIA Quantum-2 시리즈의 관리형 모델입니다. 포트당 400Gb/s로 실행되는 64개의 QSFP56 포트를 제공합니다. 이 모델은 C2P(후면-전면) 공기 흐름을 특징으로 하여 후면 냉기 통로 또는 전면 열기 통로 구성의 데이터 센터 랙에 적합합니다. 이 스위치는 최상위 랙 리프 및 스파인 연결을 위해 설계되었으며 중간 규모 클러스터부터 대규모 HPC 및 엔터프라이즈 데이터 센터 패브릭까지 확장 가능합니다. 통합된 x86 듀얼 코어 CPU는 MLNX-OS를 실행하여 대규모 패브릭을 위한 통합 서브넷 관리자를 포함한 포괄적인 온박스 관리를 가능하게 합니다.
SHARP 기술을 통해 CPU에서 스위치 네트워크로 집단 통신 작업을 오프로드함으로써 MQM9700-NS2R은 MPI 작업 시간을 크게 단축하고 계산을 위해 귀중한 CPU 리소스를 확보합니다. 이를 통해 병렬 워크로드의 애플리케이션 성능이 획기적으로 향상됩니다.
이 모델은 섀시 후면에서 찬 공기를 흡입하고 전면으로 뜨거운 공기를 배출합니다. 후면-전면 공기 흐름이 필요한 데이터 센터 환경을 위한 것입니다. 랙 냉각 구성이 이 공기 흐름 방향과 일치하는지 확인하십시오. 전면-후면 냉각의 경우 MQM9700-NS2F을 주문하십시오.
Quantum-2 ASIC에 내장된 NVIDIA SHARP v3 기술을 통해 MQM9700-NS2R은 MPI 감소와 같은 집단 작업을 네트워크 패브릭 내에서 직접 수행할 수 있습니다. 이를 통해 엔드포인트 간의 여러 데이터 이동이 제거되어 MPI 작업 시간이 크게 단축되고 CPU 코어가 애플리케이션 계산을 위해 확보됩니다. 완전 구성된 팻 트리 네트워크의 경우 부분 감소 작업이 3마이크로초 미만으로 완료될 수 있습니다. 이 공동 설계 접근 방식은 통신 프레임워크를 가속화하고 효과적인 패브릭 대역폭을 최대화합니다.
- 최상위 랙 리프 연결– C2P 냉각 요구 사항이 있는 HPC 및 AI 클러스터의 스파인-리프 아키텍처에 이상적입니다.
- 중간 규모에서 매우 큰 클러스터– 통합 서브넷 관리를 통해 수백 개의 노드에서 수만 개의 노드까지 확장됩니다.
- 엔터프라이즈 데이터 센터– 낮은 지연 시간과 높은 처리량이 필요한 고성능 스토리지, 데이터베이스 및 컴퓨팅 워크로드를 지원합니다.
- AI 학습 및 추론– SHARP v3 가속은 NCCL 및 MPI 기반 분산 학습 성능을 향상시킵니다.
- 클라우드 및 베어메탈 인프라– 고대역폭, 저지연 네트워크 패브릭이 필요한 멀티 테넌트 환경에 이상적입니다.

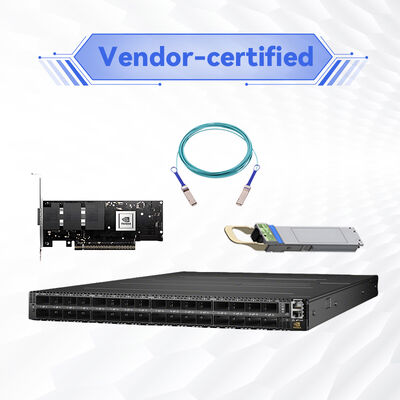

MQM9700-NS2R은 NVIDIA Mellanox ConnectX 어댑터(NDR, HDR, EDR, FDR), LinkX 케이블 및 트랜시버와 완벽하게 상호 운용됩니다. IBTA 사양 1.4 및 1.3을 준수하며 HDR(200Gb/s) 및 EDR(100Gb/s) 기술에 대한 하위 호환성을 지원합니다. 이 스위치는 NVIDIA UFM(Unified Fabric Management)과 통합되어 전체 InfiniBand 패브릭에 대한 고급 원격 측정, AI 기반 분석 및 사전 예방적 문제 해결을 제공합니다.
| 매개변수 | 사양 |
|---|---|
| 모델 | MQM9700-NS2R |
| 시리즈 | NVIDIA Quantum-2 |
| 포트 | 64 x QSFP56 (NDR 400Gb/s) |
| 총 처리량 | 51.2Tb/s (논블로킹) |
| 지연 시간 | 90ns 미만 (포트 간) |
| 스위치 ASIC | NVIDIA Quantum-2 NDR |
| CPU | Intel x86 듀얼 코어 |
| 시스템 메모리 | 8GB RAM, 32GB SSD |
| 관리 | MLNX-OS (온박스), CLI, SNMP, UFM |
| 전원 공급 장치 | 1+1 이중, 핫스왑 가능, 100-240VAC, 80 Gold+ |
| 일반 전력 (ATIS) | 180W – 200W (완전 구성) |
| 냉각 | C2P (후면-전면), 핫스왑 가능한 팬 |
| 폼 팩터 | 1U 랙마운트; 43.6mm (H) x 433.2mm (W) x 590.6mm (D) |
| 무게 | 12.5kg (약) |
| 작동 온도 | 0°C ~ 45°C |
| 인증 | CE, FCC, VCCI, ICES, RCM, RoHS, CB, cTUVus, CU |
| 주문 부품 번호 (OPN) | 설명 | 공기 흐름 | 관리 |
|---|---|---|---|
| MQM9700-NS2F | 400Gb/s InfiniBand 1U 스위치, 64 QSFP56, x86 듀얼 코어, 표준 깊이 | P2C (전면-후면) | 관리 |
| MQM9700-NS2R | 400Gb/s InfiniBand 1U 스위치, 64 QSFP56, x86 듀얼 코어, 표준 깊이 | C2P (후면-전면) | 관리 |
| MQM9790-NS2F | 400Gb/s InfiniBand 1U 라우터, 64 QSFP56, x86 듀얼 코어, 표준 깊이 | P2C (전면-후면) | 관리 |
| MQM9790-NS2R | 400Gb/s InfiniBand 1U 라우터, 64 QSFP56, x86 듀얼 코어, 표준 깊이 | C2P (후면-전면) | 관리 |
참고: 주문 전에 공기 흐름 방향(P2C 또는 C2P)이 데이터 센터의 열기/냉기 통로 구성과 일치하는지 확인하십시오. NS2R 모델은 후면-전면 공기 흐름을 위해 특별히 설계되었습니다.
- 업계 최고의 성능– 컴팩트한 1U 섀시에서 51.2Tb/s 처리량 및 초저 지연 시간.
- IT 비용 절감– 높은 포트 밀도(1U에 64개 포트)로 인프라 공간 및 운영 비용을 절감합니다.
- 자가 복구 네트워킹– InfiniBand 패브릭은 소프트웨어 기반 솔루션보다 5,000배* 빠르게 링크 장애에서 복구됩니다.
- 유연한 배포– HDR 및 EDR과 하위 호환; Dragonfly+, SlimFly 및 6D 토러스와 같은 최신 토폴로지 지원.
- 향상된 원격 측정– UFM을 사용하면 실시간 네트워크 통찰력과 AI 기반 분석을 통해 사전 예방적 유지 관리를 수행할 수 있습니다.
- 최적화된 냉각– C2P 공기 흐름은 특정 데이터 센터 구성을 충족하여 효율적인 열 관리를 보장합니다.
홍콩 스타서지 그룹 유한회사는 MQM9700-NS2R에 대한 글로벌 배송 및 다국어 지원을 제공합니다. 당사의 서비스는 다음과 같습니다:
- 토폴로지 설계 및 호환성에 대한 사전 판매 상담.
- 펌웨어 업데이트 및 기술 문서.
- 보증 지원 및 RMA 처리.
- 맞춤형 통합 및 시스템 배포 지원.
유일한 차이점은 공기 흐름 방향입니다. NS2F는 P2C(전면-후면) 공기 흐름을 가지고 있으며, NS2R은 C2P(후면-전면) 공기 흐름을 가지고 있습니다. 포트 수, 처리량 및 관리 기능을 포함한 다른 모든 사양은 동일합니다.
MQM9700은 스위치이고 MQM9790은 추가 라우팅 기능이 있는 라우터입니다. 둘 다 동일한 하드웨어 플랫폼과 공기 흐름 방향을 공유하지만 소프트웨어 기능이 다릅니다.
QSFP56 커넥터는 패시브 구리 DAC, 액티브 광 케이블(AOC) 및 광 트랜시버를 지원합니다. 특정 SKU는 NVIDIA LinkX 케이블 제품군을 참조하십시오.
예, Quantum-2 시리즈는 HDR(200Gb/s) 및 EDR(100Gb/s) InfiniBand 기술과 하위 호환됩니다.
온보드 서브넷 관리자는 최대 2,000개의 노드로 구성된 패브릭을 관리할 수 있습니다.
랙 전면에 냉기 흡입구가 있는 경우 NS2F(전면-후면)를 선택하십시오. 랙 후면에 냉기 흡입구가 있는 경우 NS2R(후면-전면)을 선택하십시오. 항상 인접 장비의 공기 흐름 방향과 일치시키십시오.
- 연결하기 전에 입력 전압 범위(100-127VAC 또는 200-240VAC)가 시설 전원과 일치하는지 확인하십시오.
- 후면-전면 공기 흐름을 위한 충분한 여유 공간을 확보하십시오. 전면의 팬 배출구 또는 후면의 흡입구를 막지 마십시오.
- 작동 온도는 0°C ~ 45°C, 상대 습도 10%–85% 비응축 상태를 유지해야 합니다.
- 신호 무결성 및 규정 준수를 보장하기 위해 승인된 QSFP56 케이블 및 광 모듈만 사용하십시오.
- 설치 전에 랙 냉각 구성이 C2P(후면-전면) 공기 흐름을 지원하는지 확인하십시오.
홍콩 스타서지 그룹 유한회사는 기술 중심의 네트워크 하드웨어, IT 서비스 및 시스템 통합 솔루션 제공업체입니다. 2008년에 설립된 이 회사는 네트워크 스위치, NIC, 무선 액세스 포인트, 컨트롤러, 케이블 및 관련 네트워킹 장비를 포함한 제품으로 전 세계 고객에게 서비스를 제공합니다. 숙련된 영업 및 기술 팀의 지원을 받아 Starsurge는 정부, 의료, 제조, 교육, 금융 및 엔터프라이즈와 같은 산업을 지원합니다. 또한 IoT 솔루션, 네트워크 관리 시스템, 맞춤형 소프트웨어 개발, 다국어 지원 및 글로벌 배송을 제공합니다. 고객 우선 접근 방식을 통해 Starsurge는 효율적이고 확장 가능하며 안정적인 네트워크 인프라를 구축하는 데 도움이 되는 신뢰할 수 있는 품질, 신속한 서비스 및 맞춤형 솔루션에 중점을 둡니다.
64 x NDR 400Gb/s
51.2Tb/s
90ns 미만
온박스 (MLNX-OS)
180W – 200W
C2P (후면-전면)
1U, 27" 깊이
