NVIDIA Mellanox MQM9790-NS2F 64포트 NDR 400Gb/s InfiniBand 라우터 | 51.2Tb/s 처리량, 고급 라우팅 및 P2C 공기 흐름
제품 상세 정보:
| 브랜드 이름: | Mellanox |
| 모델 번호: | MQM9790-NS2F (920-9B210-00FN-0D0) |
| 문서: | MQM9700 series.pdf |
결제 및 배송 조건:
| 최소 주문 수량: | 1개 |
|---|---|
| 가격: | Negotiate |
| 포장 세부 사항: | 외부 상자 |
| 배달 시간: | 목록을 기반으로 |
| 지불 조건: | 티/티 |
| 공급 능력: | 프로젝트/배치 별 공급 |
|
상세 정보 |
|||
| 애플리케이션: | 섬기는 사람 | 상태: | 신규 및 기존 |
|---|---|---|---|
| 집합 대역폭: | 51.2 tb/s 양방향 | 관리: | CLI, Webui, SNMP, JSON 지원을 사용한 MLNX-OS |
| 이름: | NDR 400G 인피니밴드 스마트 스위치와 데이터 센터를 줄이는 MQM9790-NS2F 인피니밴드 멜라녹스 네트워크 스위치 | 예어: | 멜라녹스 400g 스위치 |
| 강조하다: | 엔비디아 멜라녹스 400Gb/s 인피니밴드 라우터,64포트 NDR InfiniBand 스위치,51.2Tb/s 처리량 네트워크 스위치 |
||
제품 설명

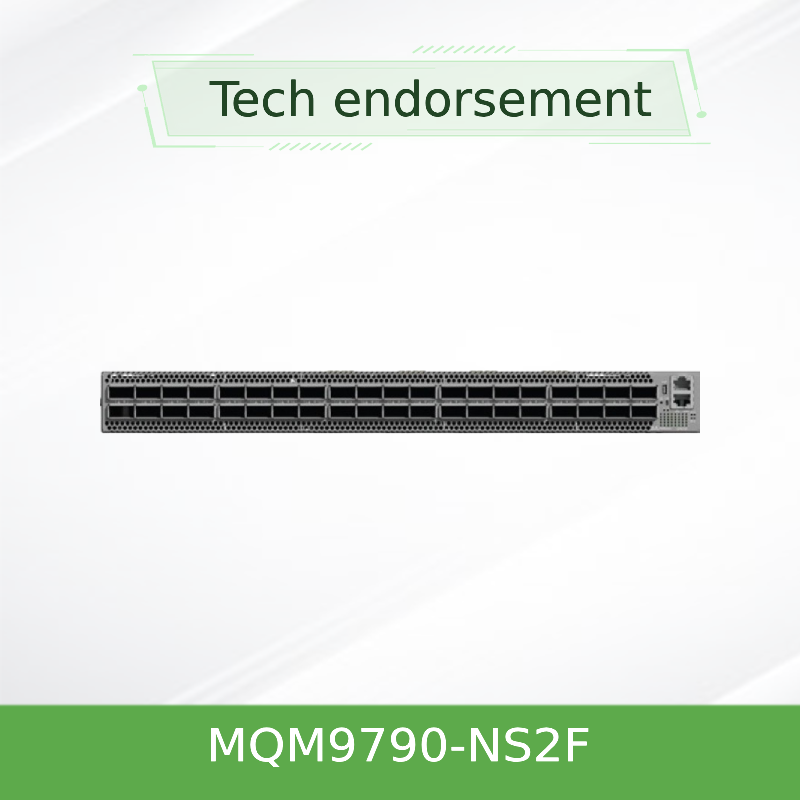

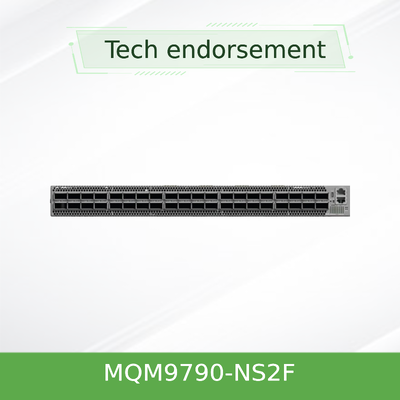

NVIDIA Mellanox MQM9790-NS2F 64포트 NDR 400Gb/s InfiniBand 라우터
대규모 HPC 및 AI 패브릭을 위한 고급 라우팅 및 전면-후면 냉각 기능을 갖춘 고성능 64포트 Quantum-2 관리형 라우터
제품 개요
NVIDIA Mellanox MQM9790-NS2F는 컴팩트한 1U 폼팩터에서 64개의 400Gb/s 전이중 대역폭 포트를 제공하는 고성능 InfiniBand 라우터입니다. P2C(전면-후면) 공기 흐름과 고급 라우팅 기능을 갖춘 이 모델은 네트워크 분할, 격리 및 서브넷 간 라우팅이 필요한 대규모 HPC, AI 및 멀티 테넌트 데이터 센터 환경을 위해 특별히 제작되었습니다.
NVIDIA Quantum-2 시리즈의 관리형 라우터로서, InfiniBand 서브넷 라우팅, 트래픽 격리 및 멀티 테넌트 네트워크 분할을 포함한 고급 라우팅 기능을 갖춘 400Gb/s 포트당 64개의 QSFP56 포트를 제공합니다. 통합된 x86 듀얼 코어 CPU는 MLNX-OS를 실행하여 통합 서브넷 관리자와 대규모 패브릭을 위한 고급 라우팅 프로토콜을 포함한 포괄적인 온박스 관리를 가능하게 합니다.
주요 기능
- 64 x 400Gb/s 포트: QSFP56 커넥터를 통한 포트당 전이중 대역폭, 패시브 구리, 액티브 광 케이블 및 광 모듈 지원
- 51.2Tb/s 처리량: 초저 포트 간 지연 시간을 갖춘 논블로킹 집계 스위칭 용량
- 고급 InfiniBand 라우팅: 복잡한 패브릭 아키텍처를 위한 서브넷 라우팅, 트래픽 격리 및 멀티 테넌트 네트워크 분할 지원
- 네트워크 내 컴퓨팅(SHARP v3): 하드웨어 가속 집계 오프로드는 MPI 작업 시간을 단축하고 HPC 애플리케이션 확장성을 향상시킵니다.
- MLNX-OS로 관리: 8GB RAM 및 32GB SSD가 장착된 온보드 듀얼 코어 x86 CPU; CLI, SNMP 및 선택적 UFM 통합을 통한 전체 섀시 관리
- 1+1 이중화 전원 및 팬: 핫스왑 가능한 80 Gold+ 및 ENERGY STAR 인증 전원 공급 장치; 핫스왑 가능한 팬을 갖춘 P2C(전면-후면) 공기 흐름
- 고효율: 완전 구성 시스템의 경우 ATIS 가중치 전력 소비가 180W로 낮은 최적화된 전력 설계
- 대규모 패브릭 지원: 수천 개의 노드로 구성된 패브릭을 위해 설계되었으며 강력한 라우팅 및 전달 기능을 제공합니다.
라우터 기능
MQM9790-NS2F는 표준 스위칭을 넘어선 고급 InfiniBand 라우팅 기능을 제공합니다:
- 멀티 티어 패브릭을 위한 서브넷 간 라우팅
- 트래픽 격리 및 가상 패브릭 지원
- 멀티 테넌트 네트워크 분할
- 대규모 배포를 위한 향상된 전달 테이블
- 라우팅 정책 관리를 위한 UFM과의 통합
공기 흐름 방향: P2C(전면-후면)
이 모델은 섀시 전면에서 찬 공기를 흡입하고 후면으로 뜨거운 공기를 배출합니다. 전면 냉기 통로 구성이 있는 표준 데이터 센터 환경을 위해 설계되었습니다. 이 공기 흐름 방향이 랙 냉각 구성과 일치하는지 확인하십시오. 후면-전면 냉각의 경우, MQM9790-NS2R을 주문하십시오.
기술: 네트워크 내 컴퓨팅(SHARP v3)
Quantum-2 ASIC에 내장된 NVIDIA SHARP v3 기술을 통해 MQM9790-NS2F는 네트워크 패브릭 내에서 직접 MPI 집계와 같은 집계 작업을 수행할 수 있습니다. 이를 통해 엔드포인트 간의 여러 데이터 이동이 제거되어 MPI 작업 시간이 크게 단축되고 CPU 코어가 애플리케이션 계산을 위해 확보됩니다. 완전 구성된 팻 트리 네트워크의 경우, 부분 집계 작업은 3마이크로초 미만으로 완료될 수 있습니다.
일반적인 배포
- 대규모 HPC 클러스터: 페타스케일 및 엑사스케일 컴퓨팅 환경에서 여러 서브넷 상호 연결
- 멀티 테넌트 AI 인프라: 여러 팀에 걸친 AI 학습 및 추론 워크로드를 위한 네트워크 격리 및 분할 제공
- 팻 트리 패브릭의 스파인 라우팅: 대규모 InfiniBand 네트워크에서 리프 스위치 간 라우팅 계층 역할
- 기업 데이터 센터: 저지연 및 고처리량이 필요한 고성능 스토리지, 데이터베이스 및 컴퓨팅 워크로드 지원
- 클라우드 및 베어메탈 인프라: 테넌트 격리가 있는 고대역폭, 저지연 네트워크 패브릭이 필요한 멀티 테넌트 환경에 이상적
주요 성능 사실
64 x NDR 400Gb/s
포트
51.2Tb/s
처리량
90ns 미만
지연 시간
라우터
유형
P2C(전면-후면)
공기 흐름
온박스(MLNX-OS)
관리
180W - 200W
전력(ATIS)
1U, 27" 깊이
폼 팩터
기술 사양
| 매개변수 | 사양 |
|---|---|
| 모델 | MQM9790-NS2F |
| 시리즈 | NVIDIA Quantum-2 |
| 제품 유형 | InfiniBand 라우터 |
| 포트 | 64 x QSFP56 (NDR 400Gb/s) |
| 집계 처리량 | 51.2Tb/s (논블로킹) |
| 지연 시간 | 90ns 미만 (포트 간) |
| 스위치 ASIC | NVIDIA Quantum-2 NDR |
| 라우팅 기능 | 멀티 서브넷 지원을 갖춘 고급 InfiniBand 라우팅 |
| CPU | Intel x86 듀얼 코어 |
| 시스템 메모리 | 8GB RAM, 32GB SSD |
| 관리 | MLNX-OS(온박스), CLI, SNMP, UFM |
| 전원 공급 장치 | 1+1 이중화, 핫스왑 가능, 100-240VAC, 80 Gold+ |
| 일반 전력(ATIS) | 180W - 200W (완전 구성) |
| 냉각 | P2C(전면-후면), 핫스왑 가능한 팬 |
| 폼 팩터 | 1U 랙마운트; 43.6mm(H) x 433.2mm(W) x 590.6mm(D) |
| 무게 | 12.5kg (약) |
| 작동 온도 | 0°C ~ 45°C |
| 인증 | CE, FCC, VCCI, ICES, RCM, RoHS, CB, cTUVus, CU |
호환성 매트릭스
| 구성 요소 | 호환 제품 |
|---|---|
| 어댑터 | NVIDIA ConnectX-6 / ConnectX-7 (NDR, HDR, EDR, FDR) |
| 케이블 | QSFP56 DAC, AOC, 광 트랜시버 (NVIDIA LinkX) |
| 관리 | NVIDIA UFM, MLNX-OS, SNMP v1/v2/v3, CLI |
| 표준 | IBTA 1.4, 1.3; RoHS-6; ENERGY STAR |
| 라우팅 | InfiniBand 서브넷 라우팅, 멀티 테넌트 격리 |
선택 가이드
| 주문 부품 번호 | 설명 | 공기 흐름 | 유형 |
|---|---|---|---|
| MQM9700-NS2F | 400Gb/s InfiniBand 1U 스위치, 64 QSFP56, x86 듀얼 코어 | P2C(전면-후면) | 스위치 |
| MQM9700-NS2R | 400Gb/s InfiniBand 1U 스위치, 64 QSFP56, x86 듀얼 코어 | C2P(후면-전면) | 스위치 |
| MQM9790-NS2F | 400Gb/s InfiniBand 1U 라우터, 64 QSFP56, x86 듀얼 코어 | P2C(전면-후면) | 라우터 |
| MQM9790-NS2R | 400Gb/s InfiniBand 1U 라우터, 64 QSFP56, x86 듀얼 코어 | C2P(후면-전면) | 라우터 |
참고: MQM9790 시리즈는 고급 라우팅 기능을 포함합니다. 주문 전에 공기 흐름 방향(P2C 또는 C2P)이 데이터 센터의 핫/콜드 통로 구성과 일치하는지 확인하십시오.
주요 장점
- 업계 최고의 성능: 컴팩트한 1U 섀시에서 51.2Tb/s 처리량 및 초저 지연 시간
- 고급 라우팅 기능: 멀티 서브넷 패브릭, 테넌트 격리 및 대규모 네트워크 분할 지원
- IT 비용 절감: 높은 포트 밀도(1U당 64개 포트)로 인프라 공간 및 운영 비용 절감
- 자가 복구 네트워킹: InfiniBand 패브릭은 소프트웨어 기반 솔루션보다 5,000배 빠르게 링크 장애에서 복구됩니다.
- 유연한 배포: HDR 및 EDR과 하위 호환; Dragonfly+, SlimFly 및 6D 토러스와 같은 최신 토폴로지 지원
- 향상된 원격 측정: UFM을 통해 실시간 네트워크 인사이트 및 AI 기반 분석을 통해 사전 유지 관리 가능
- 표준 냉각: P2C 공기 흐름은 전면 냉기 통로 설정이 있는 일반적인 데이터 센터 구성과 일치합니다.
구매자 체크리스트
- 공기 흐름 방향 확인(이 모델의 경우 P2C 전면-후면)
- 전원 입력 전압 확인(100-127V / 200-240VAC)
- 라우팅 요구 사항에 따라 라우터(MQM9790) 또는 스위치(MQM9700) 선택
- 적절한 QSFP56 케이블 또는 광학 장치 선택
- 랙 깊이 호환성 확인(590.6mm / 27")
- 1U 공간 및 냉각 여유 공간 계획
- 멀티 서브넷 배포를 위한 라우팅 토폴로지 설계
주의 사항
- 연결하기 전에 시설 전력과 일치하는 입력 전압 범위(100-127VAC 또는 200-240VAC)를 확인하십시오.
- 전면-후면 공기 흐름을 위한 충분한 여유 공간을 확보하십시오. 후면의 팬 배기구 또는 전면의 흡입구를 막지 마십시오.
- 작동 온도는 0°C ~ 45°C, 상대 습도는 10%-85% 비응축으로 유지해야 합니다.
- 신호 무결성 및 규정 준수를 보장하기 위해 승인된 QSFP56 케이블 및 광학 모듈만 사용하십시오.
- 설치 전에 랙 냉각 구성이 P2C(전면-후면) 공기 흐름을 지원하는지 확인하십시오.
- 라우팅 구성의 경우, 올바른 토폴로지 계획을 위해 InfiniBand 패브릭 설계 가이드를 참조하십시오.
자주 묻는 질문
MQM9790-NS2F와 MQM9700-NS2F의 차이점은 무엇입니까?
MQM9790은 고급 라우팅 기능을 갖춘 InfiniBand 라우터이며, MQM9700은 표준 스위치입니다. 둘 다 동일한 하드웨어 플랫폼과 공기 흐름 방향을 공유하지만, MQM9790은 서브넷 라우팅, 트래픽 격리 및 멀티 테넌트 분할을 지원합니다.
MQM9790-NS2F와 MQM9790-NS2R의 차이점은 무엇입니까?
유일한 차이점은 공기 흐름 방향입니다. NS2F는 P2C(전면-후면) 공기 흐름을 가지고 있으며, NS2R은 C2P(후면-전면) 공기 흐름을 가지고 있습니다. 라우팅 기능을 포함한 다른 모든 사양은 동일합니다.
MQM9790은 어떤 라우팅 기능을 제공합니까?
MQM9790 시리즈는 서로 다른 서브넷 간의 통신을 가능하게 하는 InfiniBand 서브넷 라우팅, 멀티 테넌트 환경을 위한 트래픽 격리 및 수천 개의 노드로 구성된 대규모 패브릭을 위한 고급 전달을 지원합니다.
어떤 케이블이 지원됩니까?
QSFP56 커넥터는 패시브 구리 DAC, 액티브 광 케이블(AOC) 및 광 트랜시버를 지원합니다. 특정 SKU는 NVIDIA LinkX 케이블 제품군을 참조하십시오.
이 라우터를 HDR 또는 EDR 어댑터와 함께 사용할 수 있습니까?
예, Quantum-2 시리즈는 HDR(200Gb/s) 및 EDR(100Gb/s) InfiniBand 기술과 하위 호환됩니다.
최대 지원 노드 수는 몇 개입니까?
고급 라우팅 기능을 갖춘 MQM9790은 여러 서브넷에 걸쳐 수만 개의 노드로 구성된 패브릭을 지원할 수 있습니다. 통합 서브넷 관리자는 서브넷당 최대 2,000개의 노드를 관리할 수 있습니다.
NS2F와 NS2R 중에서 어떻게 선택해야 합니까?
랙에 전면에 냉기 흡입구가 있는 경우 NS2F(전면-후면)를 선택하십시오. 랙에 후면에 냉기 흡입구가 있는 경우 NS2R(후면-전면)을 선택하십시오. 항상 인접 장비의 공기 흐름 방향과 일치시키십시오.
