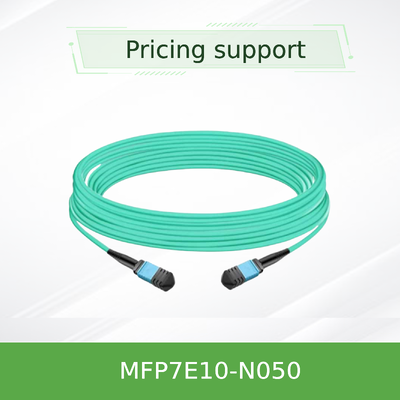

400G/800G 인피니밴드 및 이더넷용 NVIDIA MFP7E10-N050 50m MPO-12/APC 멀티모드 섬유 케이블
제품 상세 정보:
| 브랜드 이름: | Mellanox |
| 모델 번호: | MFP7E10-N050 (980-9I57Y-00N050) |
| 문서: | MFP7E10-Nxxx.pdf |
결제 및 배송 조건:
| 최소 주문 수량: | 1개 |
|---|---|
| 가격: | Negotiate |
| 포장 세부 사항: | 외부 상자 |
| 배달 시간: | 목록을 기반으로 |
| 지불 조건: | 티/티 |
| 공급 능력: | 프로젝트/배치 별 공급 |
|
상세 정보 |
|||
| 모델: | MFP7E10-N050 | 길이: | 50 Ｍ |
|---|---|---|---|
| 섬유 종류: | 멀티 모드 OM4 | 커넥터: | MPO-12/APC (여성) |
| 삽입 손실: | ≤ 0.37 dB | 반사 손실: | ≥ 35dB |
| 강조하다: | NVIDIA 50m MPO-12 섬유 케이블,인피니밴드용 멀티모드 광섬유 케이블,400G 이더넷 광섬유 케이블 |
||
제품 설명
NVIDIA MFP7E10-N050 50m MPO-12/APC 멀티모드 광섬유 케이블
400GbE/NDR InfiniBand 및 이더넷 상호 연결을 위해 설계된 Type-B 크로스오버 토폴로지를 갖춘 고성능 8가닥 수동 광 케이블로, 트윈 포트 OSFP 및 QSFP112 트랜시버를 지원합니다.
주요 사양
길이: 50m (MFP7E10-N050)
광섬유 유형: 멀티모드 OM4 (길이 >30m)
커넥터: MPO-12/APC 암, 활성 광섬유 8가닥
토폴로지: Type B 크로스오버
재킷: 아쿠아 LSZH / OFNR
최대 도달 거리: 50m (링크 내 커넥터 4개)
프로토콜: InfiniBand, 이더넷, NVLink
제품 개요
NVIDIA MFP7E10-Nxxx 시리즈는 MPO-12/APC 커넥터가 있는 수동 멀티모드 광섬유 케이블 어셈블리입니다. MFP7E10-N050 50미터 변형은 트윈 포트 OSFP 800G 트랜시버, 단일 포트 OSFP 400G 및 QSFP112 400G 트랜시버 간에 직접적인 저손실 물리적 링크를 제공합니다.
8도 각도 연마를 통해 APC 인터페이스는 신호 무결성을 유지하기 위해 후면 반사를 최소화합니다(반사 손실 ≥35dB). 이 케이블은 Telcordia GR-1435 및 IEC 61754-7을 완벽하게 준수하며 플러그 앤 플레이 신뢰성을 보장하기 위해 엄격한 품질 관리 하에 제조됩니다.
주요 기능
활성 광섬유 8가닥
400G/800G 전송을 위한 방향당 4개 레인
MPO-12/APC 커넥터
각도 연마로 유해한 후면 반사 제거
Type-B 크로스오버 배선
핀 1-12 매핑으로 직접 트랜시버 간 연결 가능
유연한 LSZH 재킷
저연, 무할로겐, 아쿠아 색상, 직경 3.0 ±0.2mm
최대 50m 도달 거리
패치 패널 2개 및 커넥터 접합부 4개 포함
다중 프로토콜 지원
미래 지향적 배포를 위한 InfiniBand, 이더넷 및 NVLink
기술 및 디자인
MFP7E10-N050은 30m 이상의 길이에 최적화된 50/125μm 멀티모드 OM4 광섬유를 사용합니다. MPO 커넥터는 트랜시버 정렬 핀과 결합하여 정확한 광학 커플링을 위한 정렬 구멍을 특징으로 합니다.
8도 APC 종단면은 반사율을 줄이고, 크로스오버(Type B) 핀아웃은 한쪽 끝의 레인 1에 있는 송신 레이저가 반대쪽 끝의 레인 12에 있는 수신기와 정렬되도록 하여 별도의 극성 어댑터의 필요성을 제거합니다.
이 케이블은 저손실 커넥터(IL ≤0.35 + 0.0004×L dB)로 종단 처리되며 삽입 손실, 반사 손실 및 광섬유 연속성에 대해 100% 공장 테스트를 거칩니다.
일반적인 배포
- 스위치 간: 스파인-리프 토폴로지에서 행 간 트윈 포트 OSFP 스위치 연결
- 스위치-어댑터: OSFP 스위치를 ConnectX-7 또는 BlueField-3 DPU에 QSFP112/OSFP 트랜시버로 연결
- 서버-스위치: 고밀도 400G/800G 중간 행 연결
- 데이터 센터 랙 간: 인접 랙 간 또는 행 내의 단거리 링크
호환성
트랜시버: NVIDIA MMA4Z00-NS, MMA4Z00-NS400 (OSFP), MMA1Z00-NS400 (QSFP112)
프로토콜: InfiniBand (NDR), 이더넷 (400GbE/800GbE), NVLink
커넥터 유형: MPO-12/APC (암) - MPO-12/UPC와 호환되지 않음
포트: 트윈 포트 OSFP, 단일 포트 OSFP, QSFP112
기술 사양
| 매개변수 | 값 / 범위 | 참고 |
|---|---|---|
| 제품 번호 | MFP7E10-N050 | 50m 길이 |
| 광섬유 수 | 8개 (활성) | 강도 부재로 4개 비활성 |
| 광섬유 유형 | 멀티모드 OM4 | 50/125μm |
| 커넥터 유형 | MPO-12/APC (암) | IEC 61754-7 |
| 삽입 손실 (IL) | ≤0.35 + 0.0004×L dB | L = 미터 단위 길이 |
| 반사 손실 (RL) | ≥35 dB | APC 연마 |
| 케이블 직경 | 3.0 ±0.2mm | 원형, 유연함 |
| 최소 굽힘 반경 | 30mm | 케이블의 어느 곳에서나 |
| 재킷 재질 | 아쿠아 LSZH / OFNR | 저연, 무할로겐 |
| 작동 온도 | 0°C ~ 70°C | 보관: -40°C ~ 85°C |
| 토폴로지 | Type B (크로스오버) | 핀 1 ↔ 12 매핑 |
선택 가이드
| 주문 부품 번호 | 길이 | 설명 |
|---|---|---|
| MFP7E10-N003 | 3m | NVIDIA 수동 광섬유 케이블, MMF, MPO12 APC-MPO12 APC |
| MFP7E10-N005 | 5m | NVIDIA 수동 광섬유 케이블, MMF, MPO12 APC-MPO12 APC |
| MFP7E10-N007 | 7m | NVIDIA 수동 광섬유 케이블, MMF, MPO12 APC-MPO12 APC |
| MFP7E10-N010 | 10m | NVIDIA 수동 광섬유 케이블, MMF, MPO12 APC-MPO12 APC |
| MFP7E10-N015 | 15m | NVIDIA 수동 광섬유 케이블, MMF, MPO12 APC-MPO12 APC |
| MFP7E10-N020 | 20m | NVIDIA 수동 광섬유 케이블, MMF, MPO12 APC-MPO12 APC |
| MFP7E10-N025 | 25m | NVIDIA 수동 광섬유 케이블, MMF, MPO12 APC-MPO12 APC |
| MFP7E10-N030 | 30m | NVIDIA 수동 광섬유 케이블, MMF, MPO12 APC-MPO12 APC |
| MFP7E10-N035 | 35m | NVIDIA 수동 광섬유 케이블, MMF, MPO12 APC-MPO12 APC |
| MFP7E10-N040 | 40m | NVIDIA 수동 광섬유 케이블, MMF, MPO12 APC-MPO12 APC |
| MFP7E10-N050 | 50m | NVIDIA 수동 광섬유 케이블, MMF, MPO12 APC-MPO12 APC |
제품 장점
- 신호 무결성: APC 연마 및 Type-B 크로스오버로 반사 및 편광 문제 감소
- 비용 효율적: 활성 전자 장치가 없는 수동 구리 프리 설계로 전력 소비 감소
- 신뢰성: GR-1435 준수 및 100% 공장 테스트로 일관된 성능 보장
- 유연성: LSZH 재킷 및 작은 굽힘 반경으로 고밀도 랙에서 라우팅 간소화
- 확장성: 현재 400G/800G 및 향후 더 높은 속도의 프로토콜 지원
자주 묻는 질문
MPO-12/APC와 MPO-12/UPC의 차이점은 무엇인가요?
APC(각도 연마)는 고속 PAM4 신호에 중요한 후면 반사를 줄이는 8도 각도를 가집니다. UPC(초평면 연마)는 일반적으로 저속 링크에 사용됩니다. 기계적으로 호환되지 않습니다.
이 케이블을 100G 트랜시버와 함께 사용할 수 있나요?
이 케이블은 8개의 광섬유를 지원하지만 400G/800G 애플리케이션에 최적화되어 있습니다. 100G(4x25G-NRZ)의 경우 MPO-12/UPC 케이블이 일반적으로 사용됩니다. 트랜시버와의 호환성을 확인하십시오.
N050에 권장되는 최대 링크 거리는 얼마인가요?
패치 패널 2개와 총 커넥터 접합부 4개를 포함하여 50미터입니다. 패치 패널 없이 직접 연결하는 경우, 링크 예산에 따라 일반적인 도달 거리는 최대 40미터입니다.
이 케이블이 NVLink를 지원하나요?
예, MFP7E10-Nxxx 시리즈는 NVIDIA의 상호 운용성 지침에 따라 NVLink, InfiniBand 및 이더넷 프로토콜을 지원하도록 설계되었습니다.
취급 시 주의 사항
- 오염을 방지하기 위해 설치 시까지 보호 먼지 캡을 씌워 두십시오
- 연결하기 전에 항상 광학 등급 클리너로 케이블과 트랜시버 커넥터를 모두 청소하십시오
- 케이블을 최소 굽힘 반경인 30mm 미만으로 구부리지 마십시오
- 커넥터를 잡아당기지 마십시오. 스트레인 릴리프를 위해 풀 탭 또는 케이블 재킷을 사용하십시오
- 건조하고 깨끗한 환경에서 -40°C ~ 85°C 보관 온도 내에서 보관하십시오
구매자 체크리스트
- 트랜시버 커넥터 유형 확인 (MPO-12/APC 암)
- 링크 길이 확인 - 50m 변형 (MFP7E10-N050)
- 광섬유 유형 확인 - OM4 멀티모드 (>30m용)
- 극성 확인 - 직접 연결 시 Type-B 크로스오버 필요
- 케이블 라우팅 및 굽힘 반경 여유 공간 평가
- 트랜시버 호환성 확인 (OSFP/QSFP112)
관련 제품
NVIDIA MMA4Z00-NS OSFP DR8
NVIDIA MMA4Z00-NS400 OSFP
NVIDIA MMA1Z00-NS400 QSFP112
NVIDIA MFP7E10-N030 (30m)
NVIDIA MFP7E10-N040 (40m)
관련 가이드
