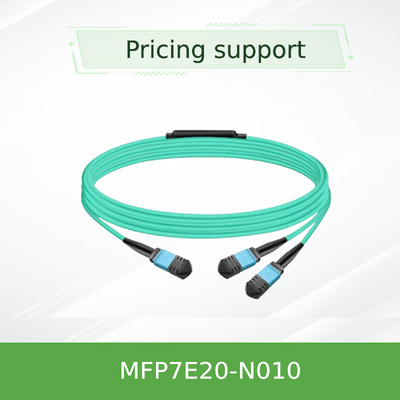

NVIDIA MFP7E20-N010 10m MPO-12/APC 멀티모드 광섬유 케이블
제품 상세 정보:
| 브랜드 이름: | Mellanox |
| 모델 번호: | MFP7E20-N010 |
| 문서: | MFP7E20-Nxxx.pdf |
결제 및 배송 조건:
| 최소 주문 수량: | 1개 |
|---|---|
| 가격: | Negotiate |
| 포장 세부 사항: | 외부 상자 |
| 배달 시간: | 목록을 기반으로 |
| 지불 조건: | 티/티 |
| 공급 능력: | 프로젝트/배치 별 공급 |
|
상세 정보 |
|||
| 모델 번호.: | MFP7E20-N010 | 재료 모양: | 둥근 와이어 |
|---|---|---|---|
| 허용 인장 강도: | 1000N <10000N | 인증: | RoHS, CE, ISO9001, VDE, CCC |
| 외장재: | PVC | 길이: | 10m |
| 데이터 속도: | 400GB/s | 기원: | 인도 / 이스라엘 / 중국 |
| 강조하다: | NVIDIA 10m 멀티모드 광섬유 케이블,MPO-12/APC 광섬유 케이블,NVIDIA 멀티모드 케이블 (보증 포함) |
||
제품 설명
NVIDIA MFP7E20-N010 10m MPO-12/APC 다중 모드 광섬유 케이블
Type-B 크로스오버 토폴로지를 갖춘 고성능 8파이버 패시브 광케이블. 400GbE/NDR InfiniBand 및 이더넷 상호 연결을 위해 설계되었으며 트윈 포트 OSFP 및 QSFP112 트랜시버를 지원합니다. 10미터 길이, OM3/OM4 멀티모드, LSZH 재킷 및 낮은 후면 반사를 위한 APC 커넥터. 데이터 센터의 랙 상단 및 랙 내 링크에 이상적입니다.
길이:10m(MFP7E20-N010)
섬유 유형:다중 모드 OM3(30m 이하) / OM4
커넥터:MPO-12/APC 암, 활성 섬유 8개
토폴로지:B형 크로스오버
재킷:아쿠아 LSZH / OFNR
최대 도달 범위:50m(링크에 커넥터 4개 포함)
프로토콜:InfiniBand, 이더넷, NVLink
섬유 유형:다중 모드 OM3(30m 이하) / OM4
커넥터:MPO-12/APC 암, 활성 섬유 8개
토폴로지:B형 크로스오버
재킷:아쿠아 LSZH / OFNR
최대 도달 범위:50m(링크에 커넥터 4개 포함)
프로토콜:InfiniBand, 이더넷, NVLink
제품개요
NVIDIA MFP7E20-Nxxx 시리즈는 MPO-12/APC 커넥터가 있는 패시브 멀티모드 광섬유 케이블 어셈블리입니다. MFP7E20-N010은 트윈 포트 OSFP 800G 송수신기, 단일 포트 OSFP 400G 및 QSFP112 400G 송수신기 간에 직접적인 저손실 물리적 링크를 제공하는 10미터 변형입니다. 8도 각도의 광택을 갖춘 APC 인터페이스는 역반사(≥35dB 반사 손실)를 최소화하여 고속 PAM4 링크에서 신호 무결성을 보존합니다. 이 케이블은 Telcordia GR-1435 및 IEC 61754-7을 완벽하게 준수하며 플러그 앤 플레이 신뢰성을 보장하기 위해 엄격한 품질 관리하에 제조되었습니다.
주요 특징
- 8개의 활성 섬유- 400G/800G 전송을 위해 방향당 4레인
- MPO-12/APC 암 커넥터- 각진 광택으로 유해한 후면 반사를 제거합니다.
- Type-B 크로스오버 배선- 핀 1에서 핀 12로 매핑하면 트랜시버 간 직접 연결이 가능합니다.
- 유연한 라운드 LSZH 재킷- 저연, 무할로겐, 청록색, 직경 3.0 ±0.2mm
- 최대 도달 거리 50m- 2개의 패치 패널과 4개의 커넥터 접합부 포함
- InfiniBand, 이더넷 및 NVLink 지원- 차세대 프로토콜을 위한 미래 보장형
- 푸시풀 래칭- 빠르고 안전한 설치
기술 및 디자인
MFP7E20-N010은 50/125μm 다중 모드 광섬유(길이 30m 이하의 경우 OM3, 30m 이상의 경우 OM4)를 사용합니다. MPO 커넥터에는 정밀한 광학 결합을 위해 트랜시버 정렬 핀과 결합되는 정렬 구멍이 있습니다. 8도 APC 종단면은 반사율을 줄이는 반면, 크로스오버(유형 B) 핀아웃은 한쪽 끝의 레인 1에 있는 송신 레이저가 반대쪽 끝의 레인 12에 있는 수신기와 정렬되도록 보장하므로 별도의 극성 어댑터가 필요하지 않습니다. 케이블은 저손실 커넥터(IL ≤0.35 + 0.0004*L dB)로 종단 처리되었으며 삽입 손실, 반사 손실 및 광케이블 연속성에 대해 100% 공장 테스트를 거쳤습니다.
일반적인 배포
- 스위치 간- 스파인-리프 토폴로지로 트윈 포트 OSFP 스위치 연결
- 스위치-어댑터- QSFP112/OSFP 트랜시버를 사용하여 OSFP 스위치를 ConnectX-7 또는 BlueField-3 DPU에 연결
- 서버-스위치- 고밀도 400G/800G 랙 상단형 연결
- 데이터 센터 내부 랙- 랙 내 또는 인접한 랙 사이의 단거리 링크
호환성
트랜시버:NVIDIA MMA4Z00-NS, MMA4Z00-NS400(OSFP), MMA1Z00-NS400(QSFP112)
프로토콜:InfiniBand(NDR), 이더넷(400GbE/800GbE), NVLink
커넥터 유형:MPO-12/APC(암) - MPO-12/UPC와 호환되지 않음
포트:트윈 포트 OSFP, 단일 포트 OSFP, QSFP112
프로토콜:InfiniBand(NDR), 이더넷(400GbE/800GbE), NVLink
커넥터 유형:MPO-12/APC(암) - MPO-12/UPC와 호환되지 않음
포트:트윈 포트 OSFP, 단일 포트 OSFP, QSFP112
명세서
| 매개변수 | 값/범위 | 메모 |
|---|---|---|
| 제품번호 | MFP7E20-N010 | 길이 10m |
| 섬유 개수 | 8(활성) | 4명의 활동이 없는 회원 |
| 섬유 종류 | 다중 모드 OM3(30m 이하) / OM4 | 50/125μm |
| 커넥터 유형 | MPO-12/APC(암) | IEC 61754-7 |
| 삽입 손실(IL) | ≤0.35 + 0.0004*LdB | L = 길이(미터) |
| 반사 손실(RL) | ≥35dB | APC 광택 |
| 케이블 직경 | 3.0±0.2mm | 원형, 유연성 |
| 최소 굽힘 반경 | 30mm | 케이블의 어느 곳에서나 |
| 재킷 소재 | 아쿠아 LSZH / OFNR | 낮은 연기, 제로 할로겐 |
| 작동 온도. | 0°C ~ 70°C | 보관: -40°C ~ 85°C |
| 토폴로지 | B형(크로스오버) | 핀 1 ⇔ 12 매핑 |
선택 가이드
| 주문 부품 번호 | 길이 | 설명 |
|---|---|---|
| MFP7E20-N003 | 3m | NVIDIA 패시브 파이버 케이블, MMF, MPO12 APC - MPO12 APC |
| MFP7E20-N005 | 5m | NVIDIA 패시브 파이버 케이블, MMF, MPO12 APC - MPO12 APC |
| MFP7E20-N010 | 10m | NVIDIA 패시브 파이버 케이블, MMF, MPO12 APC - MPO12 APC |
| MFP7E20-N015 | 15m | NVIDIA 패시브 파이버 케이블, MMF, MPO12 APC - MPO12 APC |
| MFP7E20-N020 | 20m | NVIDIA 패시브 파이버 케이블, MMF, MPO12 APC - MPO12 APC |
| MFP7E20-N025 | 25m | NVIDIA 패시브 파이버 케이블, MMF, MPO12 APC - MPO12 APC |
| MFP7E20-N030 | 30m | NVIDIA 패시브 파이버 케이블, MMF, MPO12 APC - MPO12 APC |
| MFP7E20-N040 | 40m | NVIDIA 패시브 파이버 케이블, MMF, MPO12 APC - MPO12 APC |
| MFP7E20-N050 | 50m | NVIDIA 패시브 파이버 케이블, MMF, MPO12 APC - MPO12 APC |
장점
- 신호 무결성- APC 광택 및 Type-B 크로스오버는 반사 및 편광 문제를 줄입니다.
- 비용 효율적- 능동형 전자 장치가 없는 패시브 구리 프리 설계로 전력 소비 감소
- 신뢰할 수 있음- GR-1435 준수 및 100% 공장 테스트로 일관된 성능 보장
- 유연성- LSZH 재킷과 작은 굽힘 반경은 고밀도 랙의 라우팅을 단순화합니다.
- 확장성- 현재 400G/800G와 미래의 고속 프로토콜을 지원합니다.
자주 묻는 질문
MPO-12/APC와 MPO-12/UPC의 차이점은 무엇입니까?
APC(각진 광택)는 고속 PAM4 신호에 중요한 후면 반사를 줄이는 8도 각도를 갖습니다. UPC(초평탄 연마)는 일반적으로 저속 링크에 사용됩니다. 기계적으로 호환되지 않습니다.
이 케이블을 100G 트랜시버와 함께 사용할 수 있습니까?
케이블은 8개의 광섬유를 지원하지만 400G/800G 애플리케이션에 최적화되어 있습니다. 100G(4x25G-NRZ)의 경우 MPO-12/UPC 케이블이 일반적으로 사용됩니다. 송수신기와의 호환성을 확인하십시오.
N010의 최대 권장 링크 거리는 얼마입니까?
패치 패널 2개와 총 커넥터 접합부 4개가 포함된 길이는 50m입니다. 패치 패널 없이 직접 연결하는 경우 일반적인 도달 범위는 링크 예산에 따라 최대 30~40미터입니다.
케이블이 NVLink를 지원합니까?
예, MFP7E20-Nxxx 시리즈는 NVIDIA의 상호 운용성 지침에 따라 NVLink, InfiniBand 및 이더넷 프로토콜을 지원하도록 설계되었습니다.
취급상의 주의사항
- 오염을 방지하려면 설치 전까지 먼지 보호 캡을 씌워 두십시오.
- 결합하기 전에 항상 광학 등급 클리너로 케이블과 트랜시버 커넥터를 모두 청소하십시오.
- 최소 굴곡 반경 30mm 이하로 케이블을 구부리지 마십시오.
- 커넥터를 당기지 마십시오. 스트레인 릴리프를 위해 풀 탭 또는 케이블 재킷을 사용하십시오.
- -40 °C ~ 85 °C 보관 온도 내에서 건조하고 깨끗한 환경에 보관하세요.
구매자 체크리스트
- 트랜시버 커넥터 유형 확인(MPO-12/APC 암)
- 링크 길이 확인 - 10m 변형(MFP7E20-N010)
- 광섬유 유형 확인 - OM3/OM4 다중 모드
- 극성 확인 - 직접 연결에는 Type-B 크로스오버가 필요함
- 케이블 라우팅 및 굽힘 반경 여유 공간을 평가합니다.
- 트랜시버 호환성 확인(OSFP/QSFP112)
