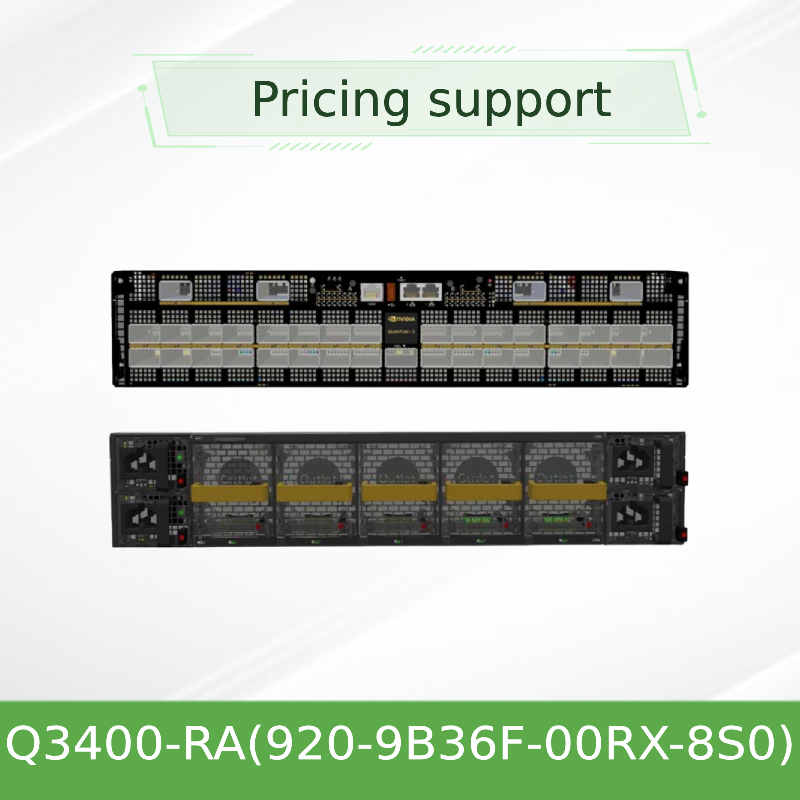

NVIDIA Q3400-RA 스파인 스위치: 확장 가능한 데이터 센터를 위한 115.2Tb/s 처리량
제품 상세 정보:
| 브랜드 이름: | Mellanox |
| 모델 번호: | Q3400-RA (920-9B36F-00RX-8S0) |
| 문서: | q3200-ra-q3400-ra-xdr-800gb...al.pdf |
결제 및 배송 조건:
| 최소 주문 수량: | 1개 |
|---|---|
| 가격: | Negotiate |
| 포장 세부 사항: | 외부 상자 |
| 배달 시간: | 목록을 기반으로 |
| 지불 조건: | 티/티 |
| 공급 능력: | 프로젝트/배치 별 공급 |
|
상세 정보 |
|||
| 모델 번호.: | Q3400-RA 920-9B36F-00RX-8S0 | 전송 속도: | 800GB |
|---|---|---|---|
| 포트: | 72 | 기능: | LACP, 스택 가능, VLAN 지원 |
| 기술: | 인피니본 | 최대 속도: | XDR |
| 운송 패키지: | 포장 | 사양: | 43.6*433.2*590.6 mm |
| 등록 상표: | Mellanox | 기원: | 중국 |
| 강조하다: | NVIDIA Q3400-RA 스파인 스위치,NVIDIA 스파인 스위치 115.2Tb/s,보증 포함 데이터 센터 네트워크 스위치 |
||
제품 설명
NVIDIA Q3400-RA 스핀 스위치: 확장 가능한 데이터 센터에 대한 115.2 Tb/s 처리량
NVIDIA Q3400-RA는 NVIDIA 퀀텀-3 ASIC에 의해 구동되는 고 라디크스, 800Gb/s XDR 인피니밴드 스위치 시스템입니다. 가장 까다로운 AI 및 HPC 환경에 설계되었습니다.4U 체시는 72개의 OSFP 케이지에 144개의 포트를 제공합니다., 최대 10,368 ConnectX-8 NIC를 지원하는 대규모 두 레벨의 FAT 트리 토폴로지를 가능하게 합니다. 통합된 SHARPv3, 적응형 라우팅, 성능 격리,Q3400-RA는 다음 세대의 데이터 센터를 위한 이상적인 척추 빌딩 블록입니다.
주요 사양
- 144 XDR 포트72개 이상의 OSFP 케이지
- 115.2 Tb/s전체 전환 용량
- 4U랙 최적화된 형태 요인
- 8 × PSU부재된, 뜨거운 교환 가능한 전원 공급 장치
- UFM 준비FNM 대역 관리
주요 특징
- 고밀도 800Gb/s 포트:144 XDR 포트 (200Gb / s 각 노선) 72 OSFP 케이지, 400G 및 800G 광학을 지원
- 퀀텀-3 ASIC:최첨단 200G SerDes, 집단 가속을 위한 SHARPv3 및 고급 네트워크 컴퓨팅
- 115.2 Tb/s 차단하지 않는:결정적인 낮은 지연시간으로 전체 빗방향 대역폭, 대대적으로 병렬 AI 훈련에 이상적입니다.
- 불필요한 & 뜨거운 교환 가능:8개의 전원 공급 장치 (C2P 공기 흐름) 및 10개의 팬; 0 다운타임 교체와 함께 N+1 리던스
- UFM 준비 FNM 포트:NVIDIA 유니피드 팩브릭 매니저TM (UFM) 를 위한 전용 밴드 내 관리 포트 (OSFP)
- 유연한 토폴로지:패트 트리, 드래곤플라이+, 다차원 토러스 및 더 많은 것을 지원합니다. 척추/잎 준비
기술 개요
퀀텀-3 ASIC:Q3400-RA는 OSFP 포트당 800Gb/s를 제공하여 각 노선 SerDes에 200Gb/s를 활용합니다. NVIDIA SHARPv3 (Scalable Hierarchical Aggregation and Reduction Protocol) 와 결합하여MPI와 딥러닝 프라이미티브를 네트워크에 직접 다운로드함으로써 집단 작업을 가속화합니다.적응성 있는 라우팅과 혼잡 조절은 혼잡한 직물에서도 일관성 있는 성능을 보장합니다.
밴드 내 관리:전면 패널 FNM (Fabric Network Management) 포트는 데이터 포트를 소비하지 않고 전용 UFM 액세스를 제공하며 토폴로지 디자인을 단순화하고 고급 텔레메트리를 가능하게합니다.
전형적 인 배치
- 큰 크기의 지방 나무의 척추:최대 10,368개의 ConnectX-8 NIC를 2단계 토폴로지로 연결합니다.
- 인공지능 교육 클러스터:전력 NVIDIA DGX 및 HGX 슈퍼팟 패브릭스 링크당 800Gb/s
- 고성능 컴퓨팅:가속 기상, 분자 역학, 유한 원소 시뮬레이션
- 클라우드 및 엔터프라이즈 데이터 센터:금융, 제조 및 연구용으로 확장 가능하고 낮은 지연 속도를 가진 네트워크를 구축합니다.
호환성
| 구성 요소 / 생태계 | 호환성 |
|---|---|
| NIC | 커넥트X-8, 커넥트X-7, 커넥트X-6 (속도 협상) |
| 광학 및 케이블 | OSFP, OSFP-to-OSFP, 액티브/패시브 구리, 싱글 모드/멀티 모드 |
| 관리 | NVOS (NVUE), UFM, SNMP, REST API, 일련 콘솔 |
| 토폴로지 | 패트 트리, 드래곤플라이+, 토러스, 커스텀 |
| 표준 | 인피니밴드 아키텍처 사양 1.5RoHS, CE, FCC, VCCI, cTUVus |
기술 사양
| 카테고리 | 세부 사항 |
|---|---|
| 항구 밀도 | 144 XDR 포트 (800Gb/s) 72 OSFP 케이지 |
| 전환 능력 | 115.2 Tb/s |
| 형태 요인 | 4U 랙 마운트 (7"H × 17.24"W × 33.5"D) / 850mm 깊이 |
| 무게 (완전 채집) | 60 kg (8 PSU) |
| PSU | 8 × 2000W AC, C2P 공기 흐름, 200-240V ~ 50/60Hz |
| 팬들 | 10개의 핫스변지블 팬 유닛, C2P 공기 흐름 |
| 전형적 전력 (ATIS) | 2.9 kW (거동전자 케이블) ; 7 kW (활동전자 케이블) |
| 관리 | NVOS (NVUE), UFM, 시리즈 콘솔 (RJ45), USB 20, I2C, 2개의 1GbE MGT 포트 |
| 작동 온도 | 0°C ~ 35°C (반면 공류) · 비공동: -40°C ~ 70°C |
| 소음 수준 | 78.4 dBA @ 명목 조건 (ISO 7779) |
| 규제 | CB, cTUVus, CE, CU, EMC (CE/FCC/VCCI/ICES/RCM), RoHS |
| 레일 키트 | 930-9SKIT-00LO-00B (기구 없이, 700-800mm의 래크 깊이) |
* 일부 값은 전형적입니다. 정확한 사양을 NVIDIA 담당자와 확인하시기 바랍니다.
선택 가이드
| SKU | 설명 | 공기 흐름 | 래크 깊이 |
|---|---|---|---|
| 920-9B36F-00RX-8S0 | Q3400-RA, 4U, 144 XDR 포트, 8 PSU, 관리, C2P 공기 흐름 | C2P (연결기와 전원) | 표준 깊이 (850mm) |
| 930-9SKIT-00LO-00B | 4U Q3400용 도구 없는 레일 키트 | -- | 700-800mm |
| 930-9SPSU-00RA-00A | 2000W AC PSU (C2P) | C2P | -- |
| 930-9SFAN-00RM-00B | XDR 공기 냉각 시스템을 위한 팬 단위 (C2P) | C2P | -- |
장점
- 비교할 수 없는 근간:4U에서 144개의 포트 - 스위치가 적고, 비용이 낮고, 케이블이 더 간단하다
- 전속 호환성:NDR 및 XDR 광학을 지원하고 투자를 보호합니다.
- SHARPv3 가속:인공지능 훈련 시간을 20%까지 줄일 수 있습니다.
- 단순화된 관리:NVUE, 제로 터치 프로비저닝 (ZTP) 및 UFM 통합과 함께 NVOS
- 글로벌 지원:24/7 기술 지원, RMA 및 현장 서비스
서비스 및 지원
홍콩 스타서지 그룹 컴퍼니 (Hong Kong Starsurge Group Co., Limited) 는 NVIDIA Q3400-RA 스위치에 대한 완전한 라이프사이클 지원을 제공합니다.
- 판매 전 컨설팅:토폴로지 설계, 전력/냉각 계획 및 ROI 분석
- 물류 및 배달:추적 및 관세 처분과 함께 세계 운송
- 기술 지원:원격 진단, 현장 교체 및 펌웨어 업데이트
- 교육:NVIDIA 인증을 받은 워크숍 (실용 실험실, UFM 관리)
- 보증:표준 1 년 하드웨어 보증 (확장 옵션 사용 가능)
자주 묻는 질문
Q3400-RA와 Q3200-RA의 차이점은 무엇입니까?
Q3400-RA는 144개의 포트 (115.2 Tb/s) 를 가진 4U 차체로, 척추 역할에 이상적입니다. Q3200-RA는 2U 차체로, 두 개의 독립적인 스위치 (72개의 포트 총, 57.6 Tb/s) 를 가지고 있습니다.
Q3400-RA와 NDR 광학을 사용할 수 있나요?
네. 포트는 NDR (400Gb/s) 및 XDR (800Gb/s) 광학 및 케이블을 지원합니다. NDR 연결을 위해 NVOS에서 `connection-mode ndr` 명령을 사용하십시오.
Q3400-RA는 관리되거나 관리되지 않나요?
이 스위치는 NVOS (NVUE) 를 통해 완전히 관리되는 스위치이며, 밴드 외부 (1GbE MGT) 및 밴드 내 (FNM) 관리 모두를 지원합니다.
FNM 포트는 뭐죠?
패브릭 네트워크 관리 포트는 UFM 연결을 위한 OSFP 인피니밴드 포트이며, 데이터 트래픽을 위한 모든 표준 포트를 보존한다.
배달시간은 보통 얼마죠?
재고 품목은 5-7 일 이내에 배송됩니다. 사용자 지정 구성은 판매에 문의하십시오.
예방 조치 및 안전
- 무게:Q3400-RA는 60 kg 가량입니다. 항상 서버 엘리베이터를 사용 하 고 랙 설치 때 적어도 두 사람
- 공기 흐름:환기 구멍 주변에서 최소 8cm의 공백을 유지하십시오. C2P 공기 흐름 PSU 및 팬만 사용하십시오.
- 전력:서비스 전에 모든 8 전원 케이블을 단속. 시스템은 이중극/중립 퓨징을 사용합니다.
- 온도:35°C 이상 작동하지 마십시오. ASIC 온도 문턱을 모니터링하십시오. (주의: 105°C, 중요: 120°C)
- 전기 정적 방출:카드 및 트랜시버를 취급 할 때 ESD 보호 기능을 사용하십시오.
홍콩 스타서지 그룹 회사 (Hong Kong Starsurge Group Co., Limited)
2008년에 설립된 스타서지는 네트워크 하드웨어, IT 서비스 및 시스템 통합 솔루션의 기술 중심의 공급업체입니다. 우리는 정부, 의료, 제조, 교육, 금융,세계 각지의 기업 고객경험 많은 영업 및 기술 팀으로, 우리는 맞춤형 네트워크 솔루션을 제공합니다. 스위치와 NIC에서 사물인터넷 및 사용자 정의 소프트웨어까지, 다국어 지원과 글로벌 배달으로 지원됩니다.고객 우선, 품질을 주도하고 혁신에 초점을 맞추고 있습니다.
호환성 행렬
| NVIDIA 제품 | Q3400-RA와 호환됩니다. | 참고문서 |
|---|---|---|
| 연결X-8 (XDR) | ✓ 최대 800Gb/s | 네이티브 XDR 모드 |
| 연결X-7 (NDR) | ✓ 400Gb/s (연결 모드 ndr) | 모드 변경이 필요합니다. |
| OSFP 800G SR/DR | ✓ | 8급 (33W) 지원 |
| OSFP 400G (NDR) | ✓ | 패시브/활성 케이블 |
| UFM 3.5 | ✓ | FNM 항구 연결 |
| NVOS / ONIE | ✓ | ZTP, NVUE, REST API |
구매자 체크리스트
- 래크 깊이:850mm (33.5") 깊이와 700-800mm 레일 범위를 보장합니다.
- 전력:200-240V AC, 전원 공급원당 10A. 8개의 C13/C15 전원 케이블을 위한 계획
- 공기 흐름:C2P (충전기 연결) 공기 흐름이 데이터 센터와 일치하는지 확인
- 광학:포트 수에 따라 OSFP 트랜시버 또는 브레이크 아웃 케이블을 주문
- 관리자:일련 콘솔 (RJ45) 및 1GbE MGT 포트 두 개 준비
- 냉각:실내 온도 ≤35°C, 좋은 공기 유출
