NVIDIA Q3200-RA 800Gb/s 인피니밴드 스위치
제품 상세 정보:
| 브랜드 이름: | Mellanox |
| 모델 번호: | Q3200-RA (920-9B34F-00RX-FS0) |
| 문서: | q3200-ra-q3400-ra-xdr-800gb...al.pdf |
결제 및 배송 조건:
| 최소 주문 수량: | 1개 |
|---|---|
| 가격: | Negotiate |
| 포장 세부 사항: | 외부 상자 |
| 배달 시간: | 목록을 기반으로 |
| 지불 조건: | 티/티 |
| 공급 능력: | 프로젝트/배치 별 공급 |
|
상세 정보 |
|||
| 모델 번호.: | Q3200-RA (920-9B34F-00RX-FS0) | 전송 속도: | 800g |
|---|---|---|---|
| 포트: | 36 | 기능: | LACP, 스택 가능, VLAN 지원 |
| 기술: | 인피니본 | 최대 속도: | XDR |
| 운송 패키지: | 포장 | 사양: | 43.6*433.2*590.6 mm |
| 등록 상표: | Mellanox | ||
| 강조하다: | NVIDIA InfiniBand 스위치 800Gb/s,72포트 인피니밴드 스위치 57.6 Tb/s,듀얼 스위치 체시 인피니밴드 스위치 |
||
제품 설명

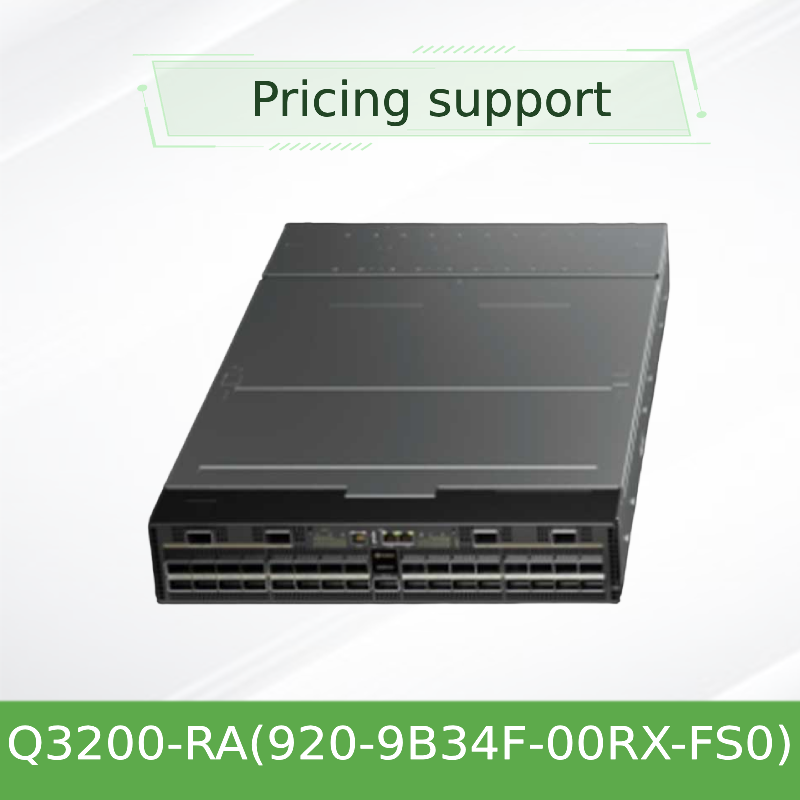

NVIDIA Q3200-RA 800Gb/s 인피니밴드 스위치
72포트, 57.6 Tb/s AI Leaf & HPC Fabrics용 듀얼 스위치 차시
72 XDR 포트36개 이상의 OSFP 케이지 (시스템당 2 * 36)
57.6 Tb/s전체 스위치 용량 (2 * 28.8 Tb/s)
2U공간에 최적화된 차체
4 * PSU불필요하고, 뜨거운 교환이 가능합니다
듀얼 ASIC두 개의 독립적인 퀀텀-3 스위치
제품 개요
NVIDIA Q3200-RA는 2U, 듀얼 시스템 인피니밴드 스위치 플랫폼으로 두 개의 독립적인 NVIDIA 퀀텀-3 ASIC에 의해 구동됩니다.그것은 36 OSFP 케이지를 통해 800Gb / s의 72 XDR 포트를 제공하며 각 ASIC는 36 포트를 작동합니다 (28이 독특한 아키텍처는 Q3200-RA를 두 레벨의 지방 나무 토폴로지에 대한 이상적인 잎 스위치로 만듭니다. 뛰어난 밀도, 전력 효율성 및 AI 훈련, HPC,기업용 데이터 센터 직물.
주요 특징
듀얼 시스템 체시
단일 2U 상자에 두 개의 독립적인 36 포트 퀀텀-3 스위치
800Gb/s XDR 포트
72개의 포트 36개의 OSFP 케이지를 통해 400Gb/s (NDR) 와 800Gb/s (XDR) 를 지원합니다.
57.6 Tb/s 집적
각 스위치는 28.8 Tb/s의 비 차단 처리량을 제공합니다.
불필요한 & 뜨거운 교환
4개의 전원 공급 장치 (C2P 공기 흐름) 와 N+1 리던스 (비용) 에 있는 5개의 팬
기술
퀀텀-3 ASIC (x2):각 Q3200-RA에는 두 개의 NVIDIA 퀀텀-3 스위치 ASIC가 있으며, 각각은 800Gb/s로 36개의 포트를 구동한다.이중 ASIC 설계는 차시가 두 개의 독립적인 스위치로 기능하거나 UFM로 하나의 논리적 개체로 관리되도록 허용합니다.각 ASIC는 네트워크 내 컴퓨팅 가속을 위한 SHARPv3를 지원하고, 고급 적응형 라우팅과 혼잡 제어도 지원합니다.
전형적 인 배치
- 두 계층의 뚱뚱한 나무의 잎:Q3400-RA 스핀과 결합하여 비용 효율적이고 높은 라디크스 가루를 만듭니다.
- 공간에 제한된 AI 클러스터:2U 형식 요소는 최소한의 랙 발자국으로 72 개의 포트를 제공합니다.
- 혼합 속도의 환경:자동 협상을 통해 NDR와 XDR 엔드포인트를 원활하게 연결합니다.
- 기업 데이터 센터:결정적인 낮은 지연 시간을 필요로 하는 제조, 금융 및 연구 작업에 이상적입니다.
사양
| 카테고리 | 세부 사항 |
|---|---|
| 항구 밀도 | 72 XDR 포트 (800Gb/s) 36 OSFP 케이지 (2 * 36 per switch) |
| 전환 능력 | 57.6 Tb/s 집합 (독립 스위치당 28.8 Tb/s) |
| 형태 요인 | 2U 랙 마운트 (3.64 "H * 17.24" W * 26.77" D) / 680 mm 깊이 |
| 무게 (완전 채집) | 23kg (4 PSU) |
| PSU | 4 * 2000W AC, C2P 공기 흐름, 200-240V ~ 50/60Hz |
| 작동 온도 | 0°C ~ 35°C (반면 공기 흐름) |
| 관리 | NVOS (NVUE), UFM, 시리즈 콘솔 (RJ45), USB 20, 2개의 1GbE MGT 포트 |
호환성
| 구성 요소 / 생태계 | 호환성 | 참고문서 |
|---|---|---|
| NIC | 커넥트X-8 (XDR), 커넥트X-7 (NDR), 커넥트X-6 (HDR) | 속도 협상 |
| 광학 및 케이블 | OSFP, OSFP-to-OSFP, 액티브/패시브 구리 | 단일 모드/다중 모드 |
| 관리 | NVOS (NVUE), UFM, SNMP, REST API | 시리즈 콘솔 지원 |
선택 가이드
| SKU | 설명 | 공기 흐름 |
|---|---|---|
| 920-9B34F-00RX-FS0 | Q3200-RA, 2U, 72 XDR 포트 (2 * 36), 4 PSU, 관리 | C2P (연결기와 전원) |
| 930-9SKIT-00LO-00C | 2U Q3200용 도구 없는 레일 키트 | ∙ |
| 930-9SPSU-00RA-00A | 2000W AC PSU (C2P) | C2P |
장점
- 2U 밀도, 72 포트:동등한 4U 솔루션의 래크 공간의 절반 더 낮은 TCO
- 듀얼 ASIC 유연성:두 개의 독립적인 스위치 또는 UFM와 통일 된 조직으로 작동
- 투자 보호:NDR/XDR 혼합 속도 지원은 기존 인프라를 보호합니다
- SHARPv3 가속:AI 훈련 시간을 줄여서 집단 작업을 덜어줍니다.
서비스 및 지원
홍콩 스타서지 그룹 컴퍼니 (Hong Kong Starsurge Group Co., Limited) 는 NVIDIA Q3200-RA 스위치에 대한 전 생애주기를 지원합니다. 판매 전 컨설팅, 글로벌 물류, 기술 지원, 교육,그리고 보증 서비스.
자주 묻는 질문
Q3200-RA와 Q3400-RA의 차이점은 무엇입니까?
Q3200-RA는 두 개의 독립적인 스위치 (72 포트 총) 를 가진 2U 체스입니다. 잎이나 작은 직물용에 이상적입니다. Q3400-RA는 더 큰 직물용의 척추 역할에 이상적인 144 포트 4U 체스입니다.
Q3200-RA와 NDR 광학을 사용할 수 있나요?
네. 포트는 NDR (400Gb/s) 및 XDR (800Gb/s) 광학 및 케이블을 지원합니다. NVOS에서 NDR 링크를 위해 '연결 모드 ndr'를 사용하십시오.
